  1. Contrôles et caractérisations des surfaces Contrôles physico-chimiques Contrôles morphologiques des surfaces

  2. Contrôles physico-chimiques(voir cours Mr Jouan) • Spectrométrie Auger  (Auger electronspectroscopy), AES • Secondary Ion Mass Spectrometry,  SIMS • X-Ray Photoelectron Spactroscopy , XPSElectron Spectroscopy for Chemical Analysis, ESCA

  3. Contrôles morphologiques des surfacesMicroscopie électroniques en balayage Voir pdf

  4. Contrôles morphologiques des surfacesMicroscopie à Effet Tunnel , STM En mécanique classique, un électron rencontrant une barrière de potentiel, ne peut la traverser s’il possède une énergie E < à celle de la barrière. Dans une approche quantique, la fonction d’onde y associée à l’électron n’est pas nulle à l’intérieur et au-delà de la  barrière de potentiel. Les électrons ont la possibilité de franchir la barrière de potentiel lorsque la largeur de celle-ci n’est pas trop grande : c’est ce qu’on appelle l’effet tunnel.

  5. PRINCIPE DE L’EFFET TUNNEL En mécanique classique, un électron rencontrant une barrière de potentiel, ne peut la traverser s’il possède une énergie E < à celle de la barrière. Dans une approche quantique, la fonction d’onde y associée à l’électron n’est pas nulle à l’intérieur et au-delà de la  barrière de potentiel. Les électrons ont la possibilité de franchir la barrière de potentiel lorsque la largeur de celle-ci n’est pas trop grande : c’est ce qu’on appelle l’effet tunnel.

  6. Dans le modèle unidimensionnel où un électron incident, auquel est associée une onde YG, rencontre une barrière de potentiel U(z) de largeur d. Les solutions de l’équation de Schrödinger pour chaque région correspondent à deux ondes progressives YG et YD à gauche et à droite de la barrière, et à une onde évanescente à l’intérieur de la barrière Barrière de potentiel dans un modèle unidimensionnel

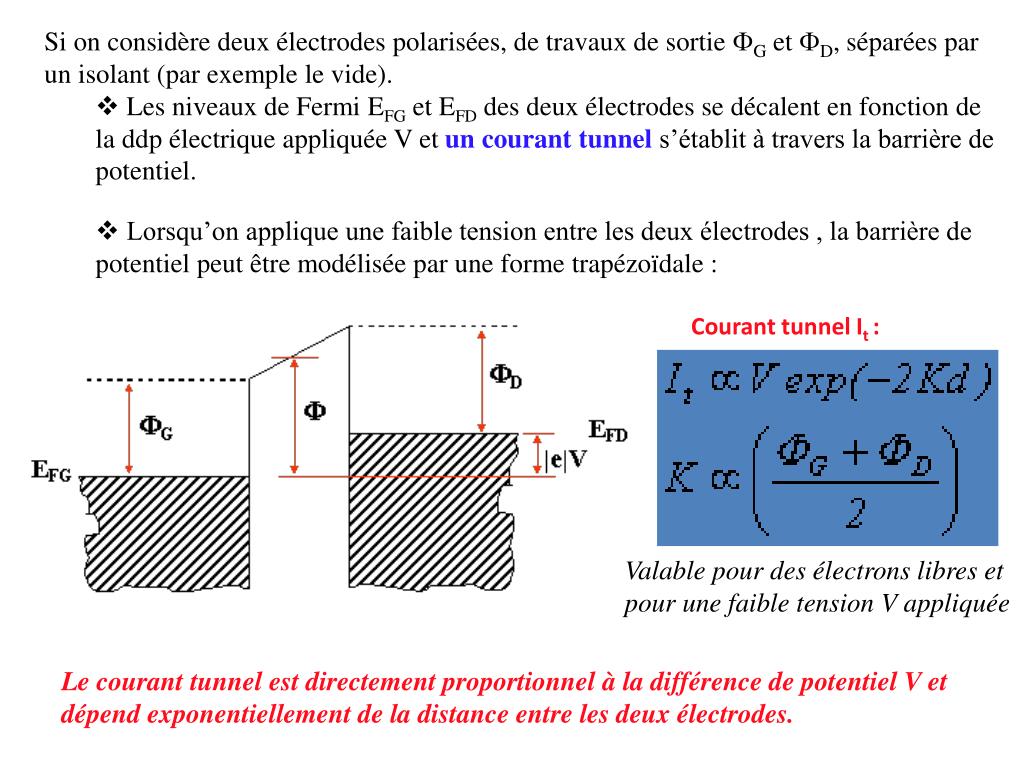

  7. Si on considère deux électrodes polarisées, de travaux de sortie FG et FD, séparées par un isolant (par exemple le vide). • Les niveaux de Fermi EFG et EFD des deux électrodes se décalent en fonction de la ddp électrique appliquée V et un courant tunnel s’établit à travers la barrière de potentiel. • Lorsqu’on applique une faible tension entre les deux électrodes , la barrière de potentiel peut être modélisée par une forme trapézoïdale : Courant tunnel It : Valable pour des électrons libres et pour une faible tension V appliquée Le courant tunnel est directement proportionnel à la différence de potentiel V et dépend exponentiellement de la distance entre les deux électrodes.

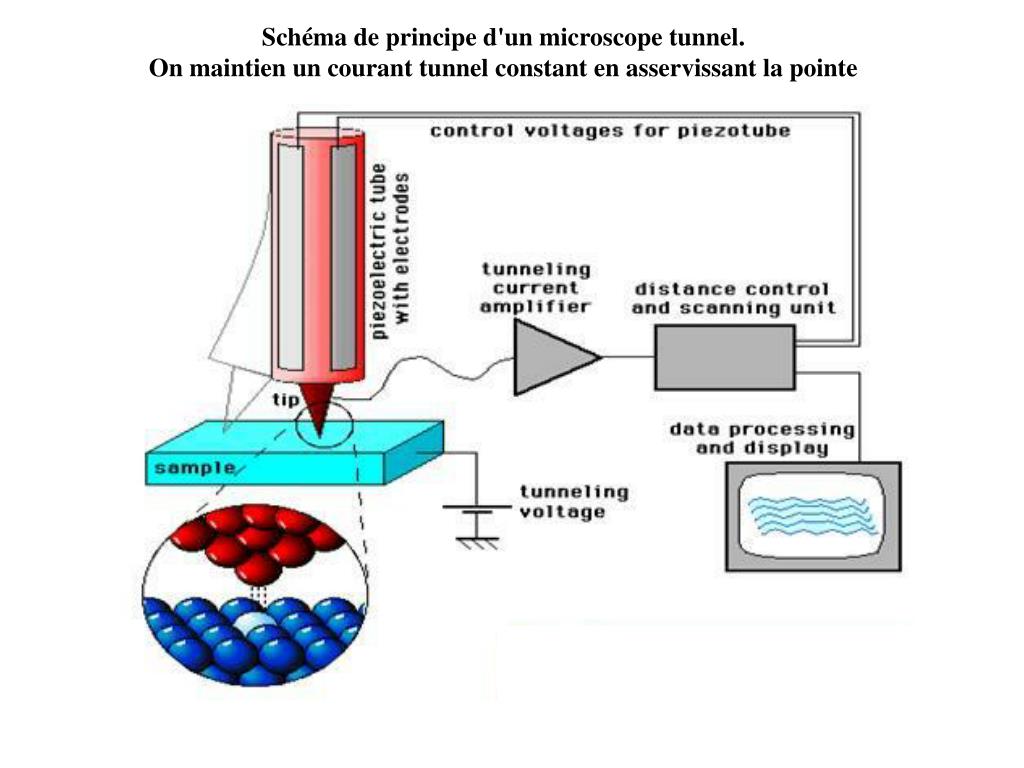

  8. Schéma de principe d'un microscope tunnel. On maintien un courant tunnel constant en asservissant la pointe

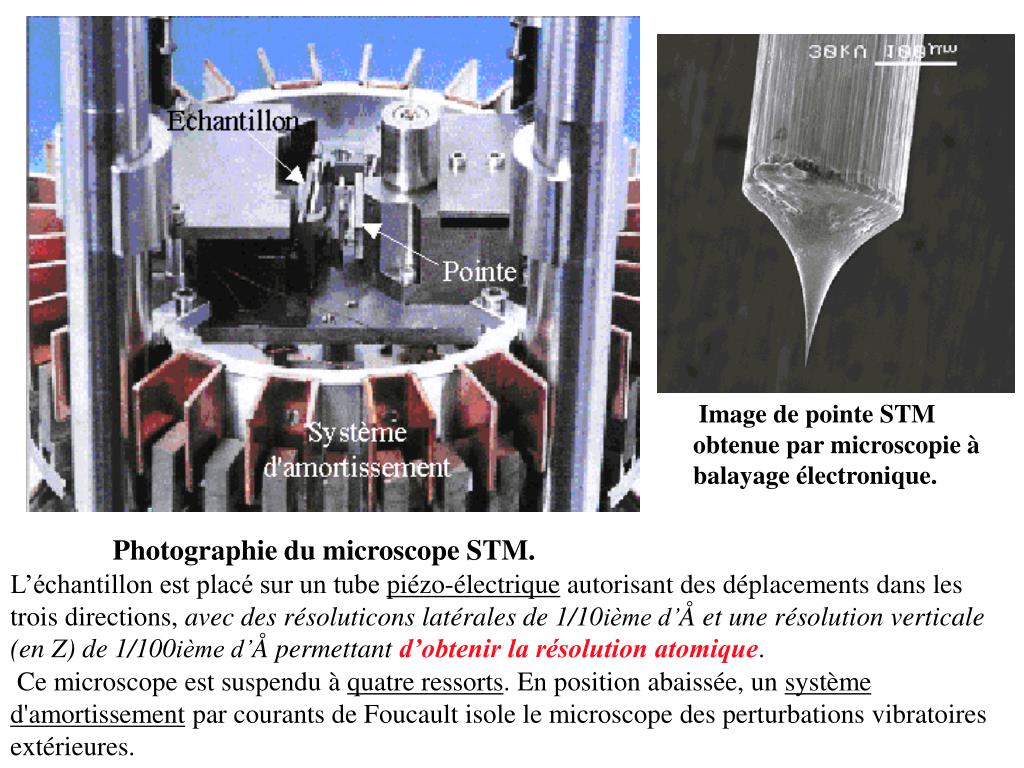

  9. Image de pointe STM obtenue par microscopie à balayage électronique. Photographie du microscope STM. L’échantillon est placé sur un tube piézo-électrique autorisant des déplacements dans les trois directions, avec des résoluticons latérales de 1/10ième d’Å et une résolution verticale (en Z) de 1/100ième d’Å permettant d’obtenir la résolution atomique.  Ce microscope est suspendu à quatre ressorts. En position abaissée, un système d'amortissement par courants de Foucault isole le microscope des perturbations vibratoires extérieures.

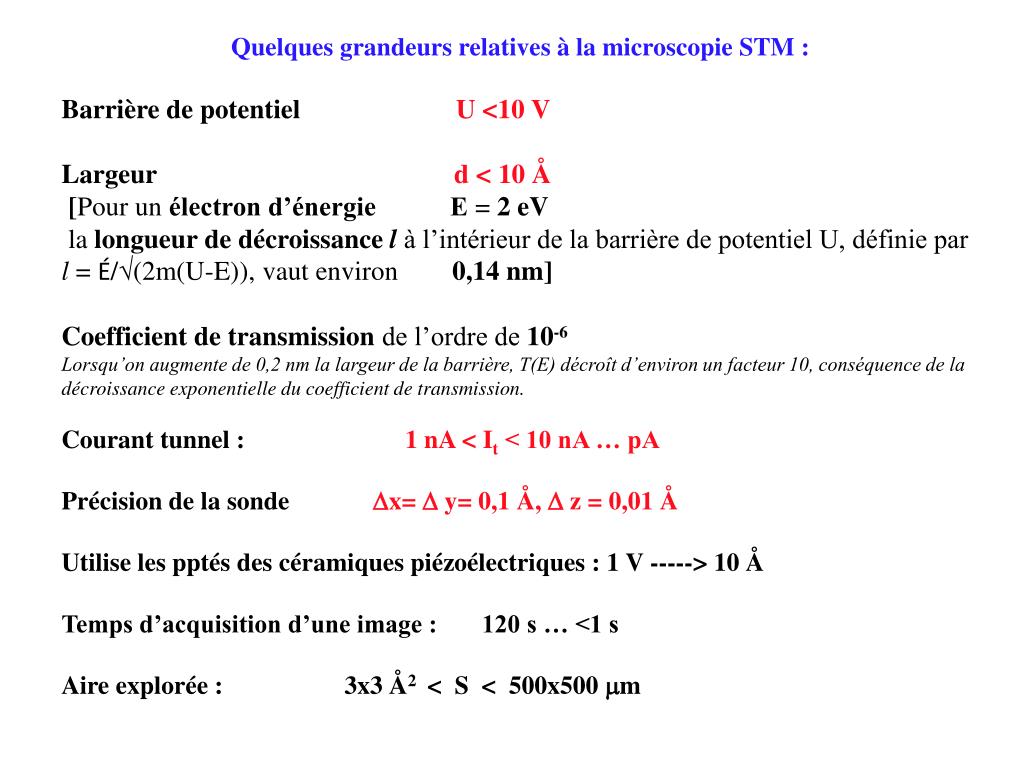

  10. Quelques grandeurs relatives à la microscopie STM : Barrière de potentiel U<10 V Largeur d< 10 Å [Pour un électron d’énergie E = 2 eV la longueur de décroissance l à l’intérieur de la barrière de potentiel U, définie par l = É/Ö(2m(U-E)), vaut environ 0,14 nm] Coefficient de transmission de l’ordre de 10-6 Lorsqu’on augmente de 0,2 nm la largeur de la barrière, T(E) décroît d’environ un facteur 10, conséquence de la décroissance exponentielle du coefficient de transmission. Courant tunnel : 1 nA < It < 10 nA … pA Précision de la sonde x=  y= 0,1 Å,  z = 0,01 Å Utilise les pptés des céramiques piézoélectriques : 1 V -----> 10 Å Temps d’acquisition d’une image : 120 s … <1 s Aire explorée : 3x3 Å2 < S < 500x500 mm

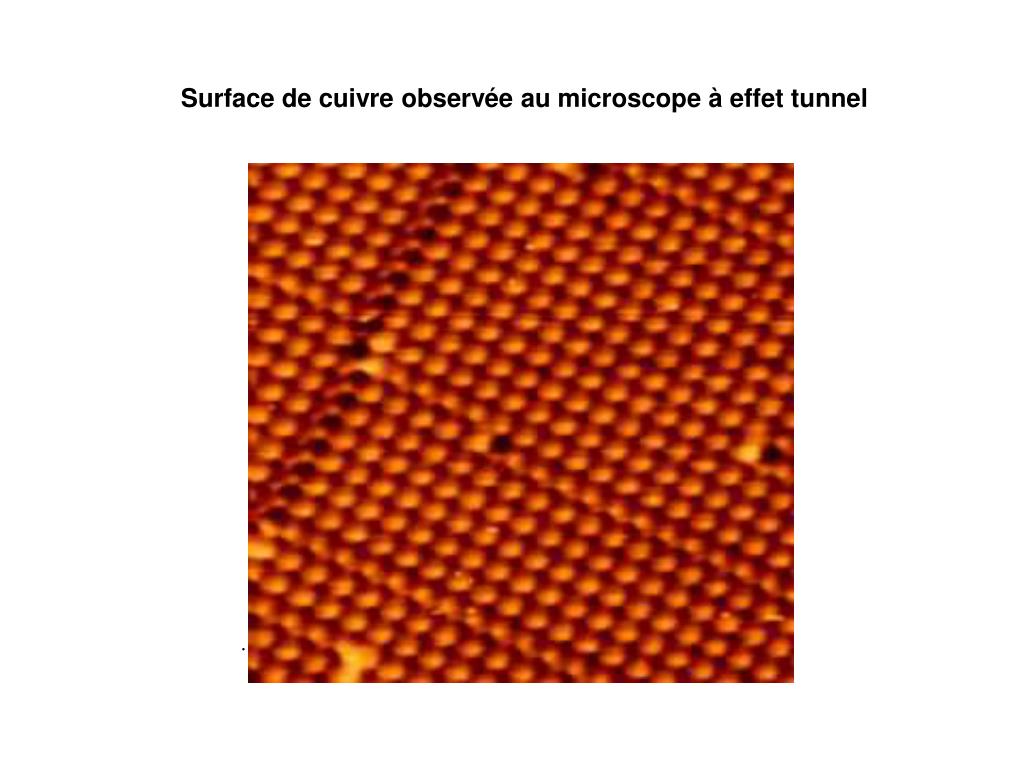

  11. Surface de cuivre observée au microscope à effet tunnel .

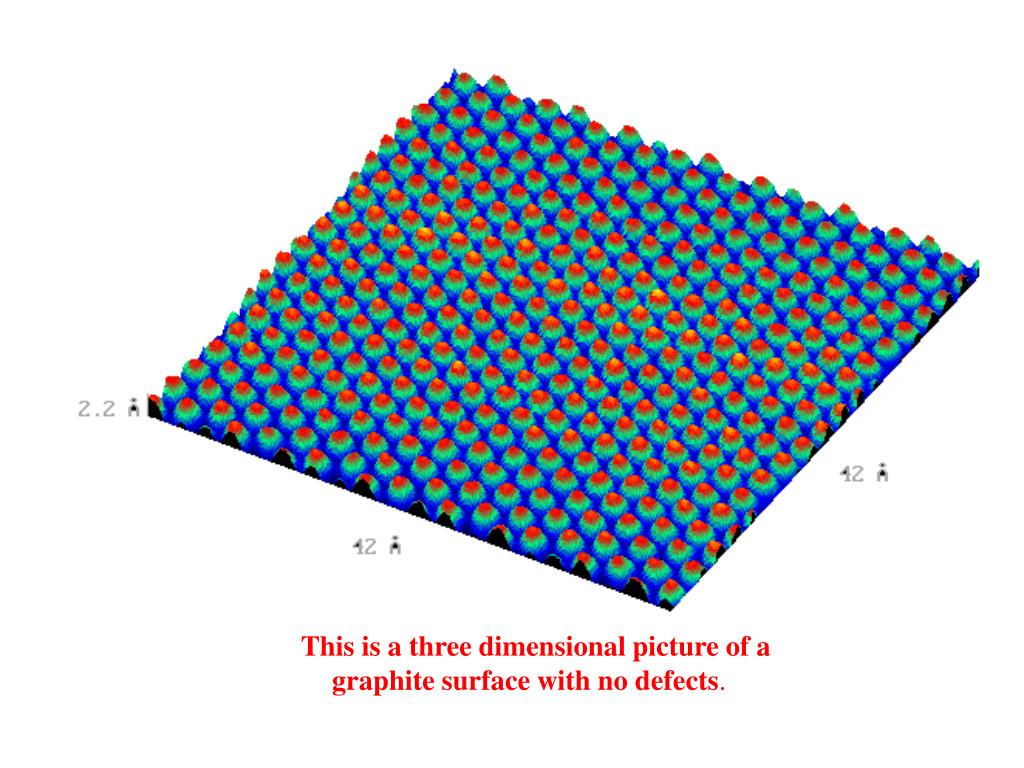

  12.   This is a three dimensional picture of a graphite surface with no defects.

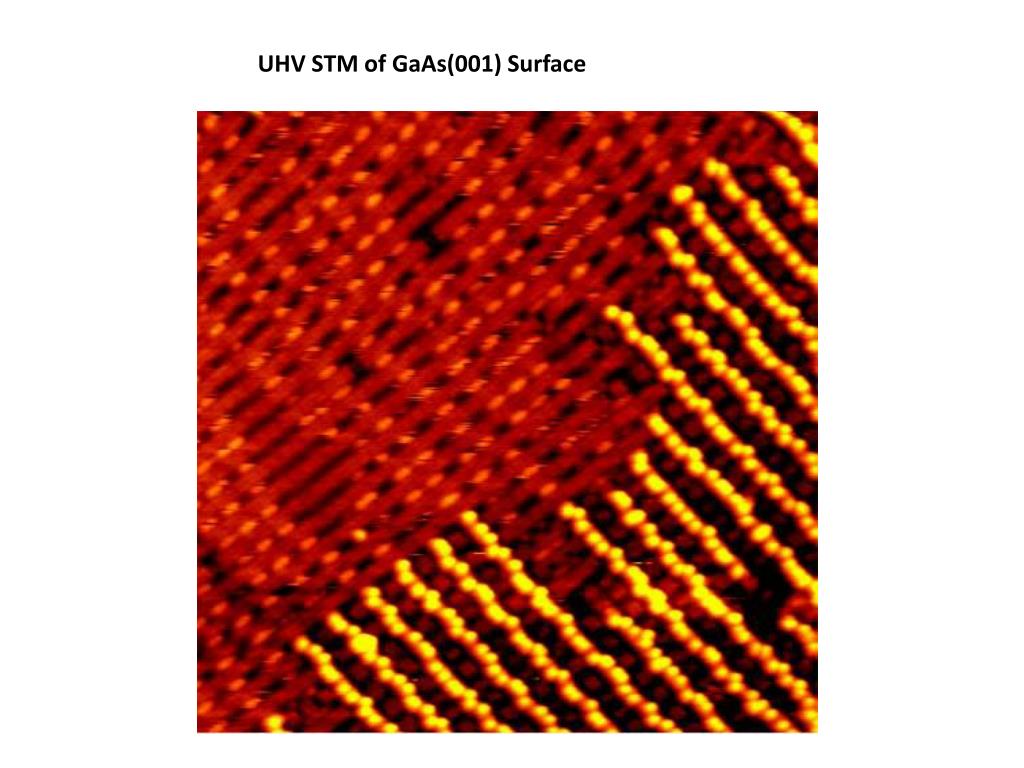

  13. UHV STM of GaAs(001) Surface

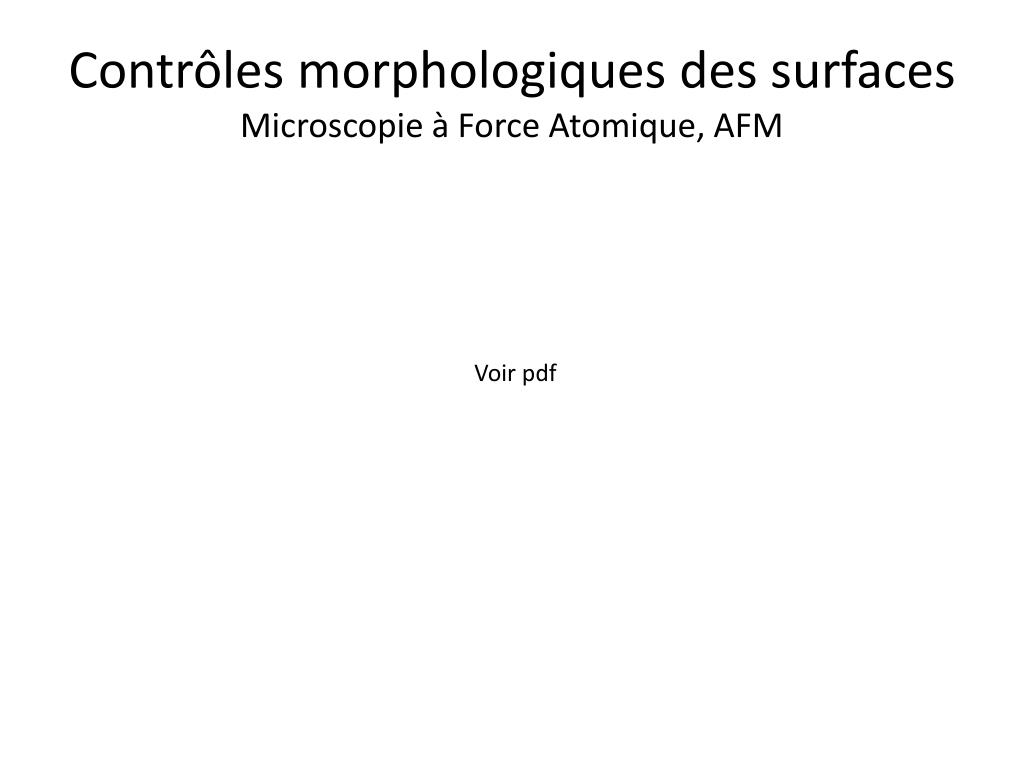

  14. Contrôles morphologiques des surfacesMicroscopie à Force Atomique, AFM Voir pdf
