  1. Verstärker „Common Source“ Kaskade CS mit Sourcefolger Kaskode V τ Ausgewählte Themen des analogen Schaltungsentwurfs

  2. Widerstand als Last + + >Vth >Vth - - + <Vth - A B C A – Transistor sperrt Vout B – Transistor im Sättigung B – Transistor im linearen Bereich A B C Vin Ausgewählte Themen des analogen Schaltungsentwurfs

  3. Widerstand als Last Vgs3 Ids Vgs2 Vgs1 Vdssat Vds Vgs<Vt Ausgewählte Themen des analogen Schaltungsentwurfs

  4. Stromquelle als Last Vout V TL Vin I Ausgewählte Themen des analogen Schaltungsentwurfs

  5. Widerstand als Last Vout V V TL R Vin I I Stromquelle als Last Widerstand als Last Ausgewählte Themen des analogen Schaltungsentwurfs

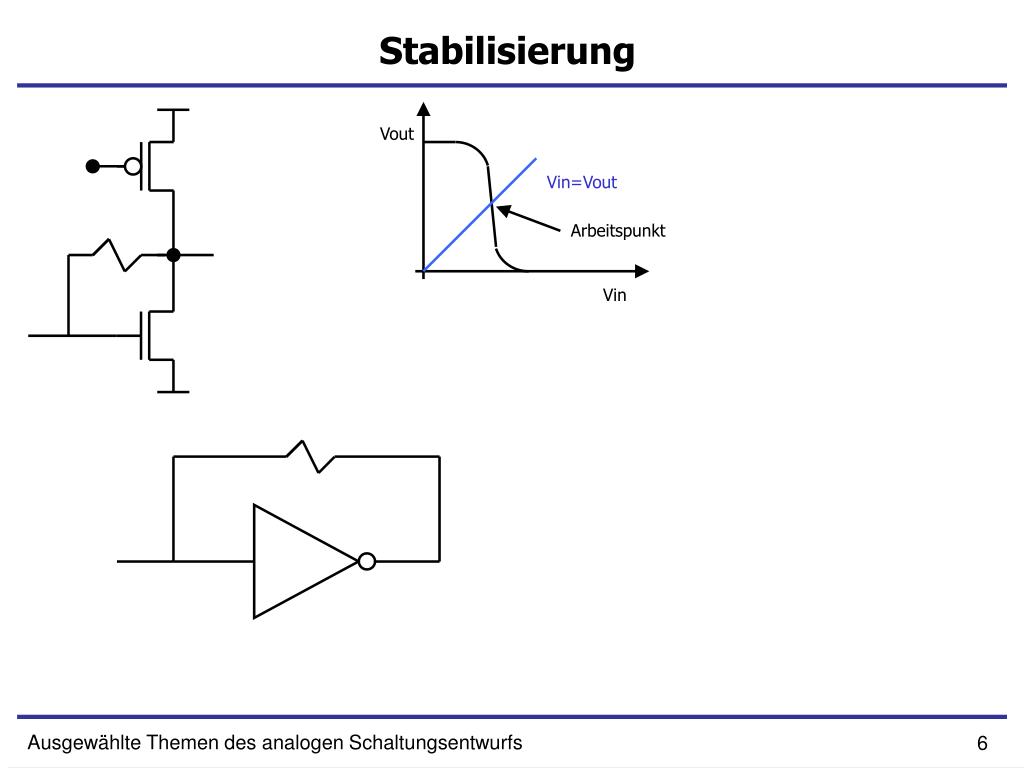

  6. Stabilisierung Vout Vin=Vout Arbeitspunkt Vin Ausgewählte Themen des analogen Schaltungsentwurfs

  7. Diode als Last Vout=vdd Vout Vin A: Diode als NMOS B: Diode als PMOS Ausgewählte Themen des analogen Schaltungsentwurfs

  8. Linearer Spannung-Strom Wandler Versuchen wir die Kennlinie mithilfe einer Rückkopplung zu linearisieren Ausgewählte Themen des analogen Schaltungsentwurfs

  9. Linearer Spannung-Strom Wandler Schleifenverstärkung bei kurzgeschlossenen Knoten Leerlaufverstärkung 1 Aol1 Schleifenverstärkung T Schleifenverstärkung bei offenen Knoten Widerstand ohne Verstärkung Leerlaufverstärkung 2 Aol2 Ausgewählte Themen des analogen Schaltungsentwurfs

  10. Stromspiegel IREF Biasspannung wird mit dem Spannungsteiler erzeugt. Der Biasstrom ist abhängig von Temperatur und Schwellespannung. Stromspiegel Der Biasstrom ist gut definiert Ausgewählte Themen des analogen Schaltungsentwurfs

  11. Stromspiegel - Parameter Ausgewählte Themen des analogen Schaltungsentwurfs

  12. Stromspiegel mit Kaskode Ausgewählte Themen des analogen Schaltungsentwurfs

  13. Stromspiegel mit Kaskode Mit Kaskode Ohne Kaskode Ausgewählte Themen des analogen Schaltungsentwurfs

  14. Stromspiegel mit Kaskode DC Ströme sind nicht gleich DC Ströme sind gleich Ausgewählte Themen des analogen Schaltungsentwurfs

  15. Stromspiegel AC Parameter + UIN M rds gm UIN - Ausgewählte Themen des analogen Schaltungsentwurfs

  16. Differentielle Signale 1 2 Ausgewählte Themen des analogen Schaltungsentwurfs

  17. Differentielles Paar + UIN rds gm UIN - Ausgewählte Themen des analogen Schaltungsentwurfs

  18. Differentielles Paar Ausgewählte Themen des analogen Schaltungsentwurfs

  19. Differentielle Signale Ausgewählte Themen des analogen Schaltungsentwurfs

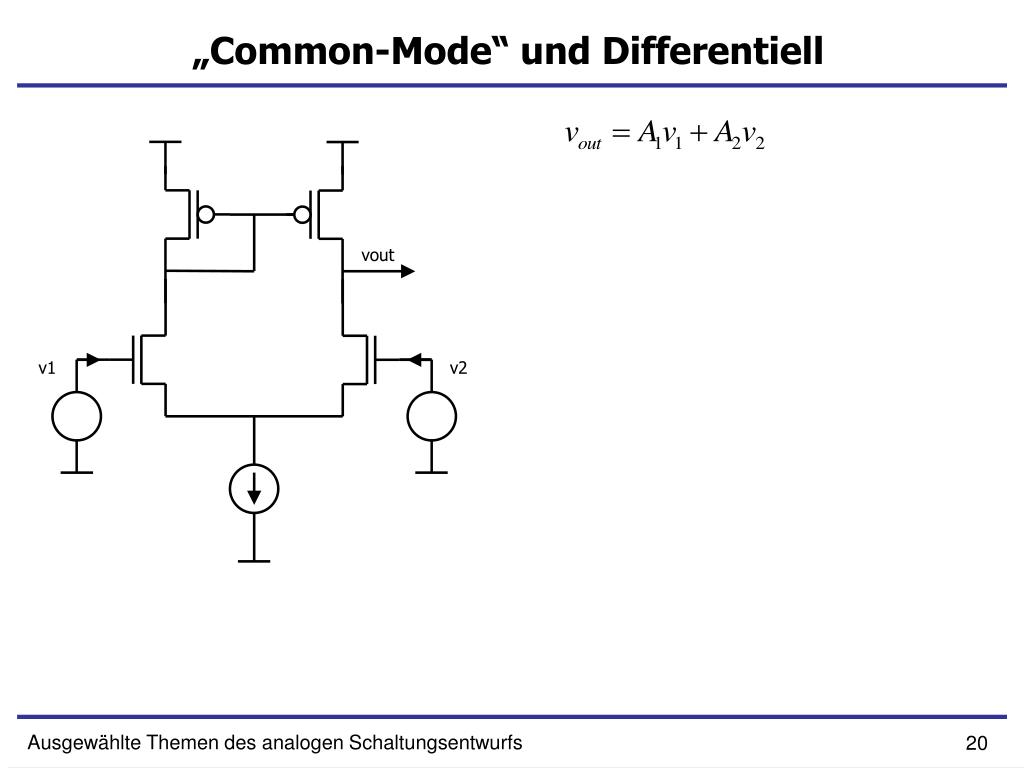

  20. „Common-Mode“ und Differentiell vout v1 v2 Ausgewählte Themen des analogen Schaltungsentwurfs

  21. „Common-Mode“ und Differentiell vout v1 v2=0 Ausgewählte Themen des analogen Schaltungsentwurfs

  22. „Common-Mode“ und Differentiell vout v1=0 v2 Ausgewählte Themen des analogen Schaltungsentwurfs

  23. „Common-Mode“ und Differentiell vout v1 v2 Ausgewählte Themen des analogen Schaltungsentwurfs

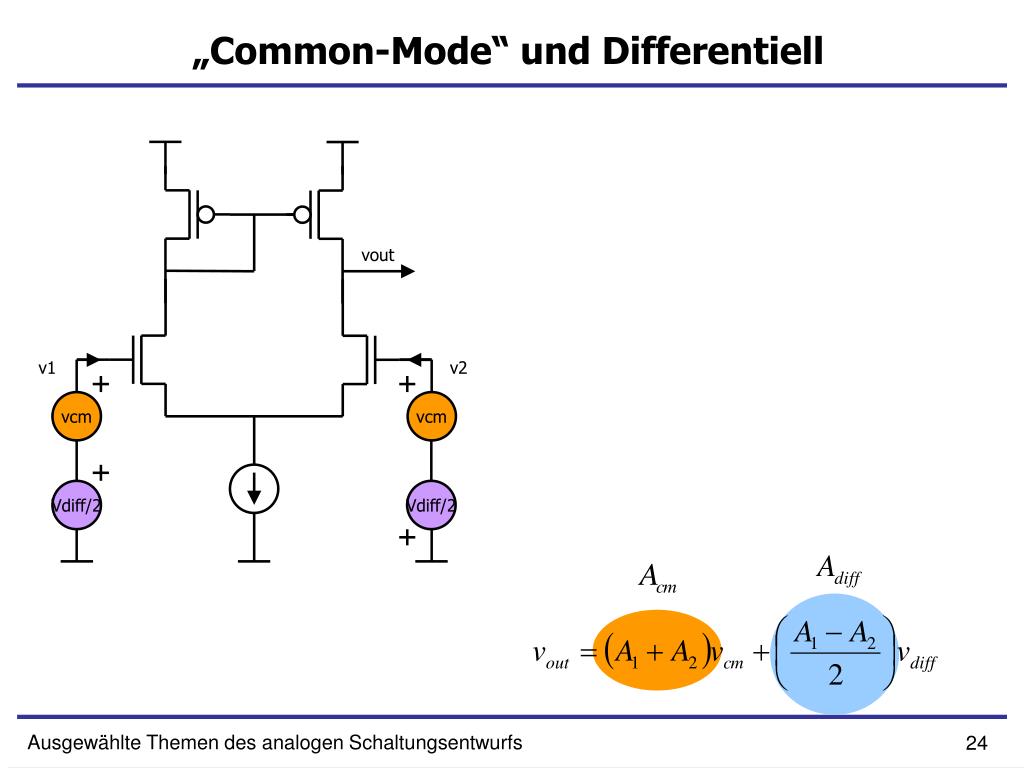

  24. „Common-Mode“ und Differentiell vout v1 v2 vcm vcm Vdiff/2 Vdiff/2 Ausgewählte Themen des analogen Schaltungsentwurfs

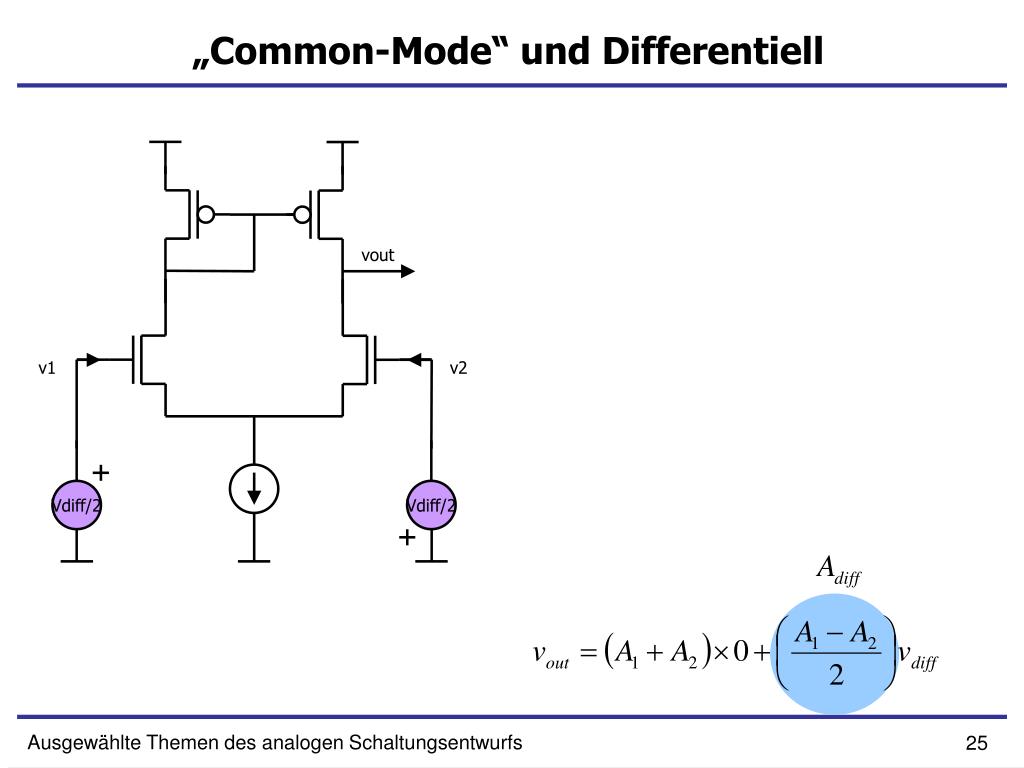

  25. „Common-Mode“ und Differentiell vout v1 v2 Vdiff/2 Vdiff/2 Ausgewählte Themen des analogen Schaltungsentwurfs

  26. „Common-Mode“ und Differentiell vout v1 v2 vcm vcm Ausgewählte Themen des analogen Schaltungsentwurfs

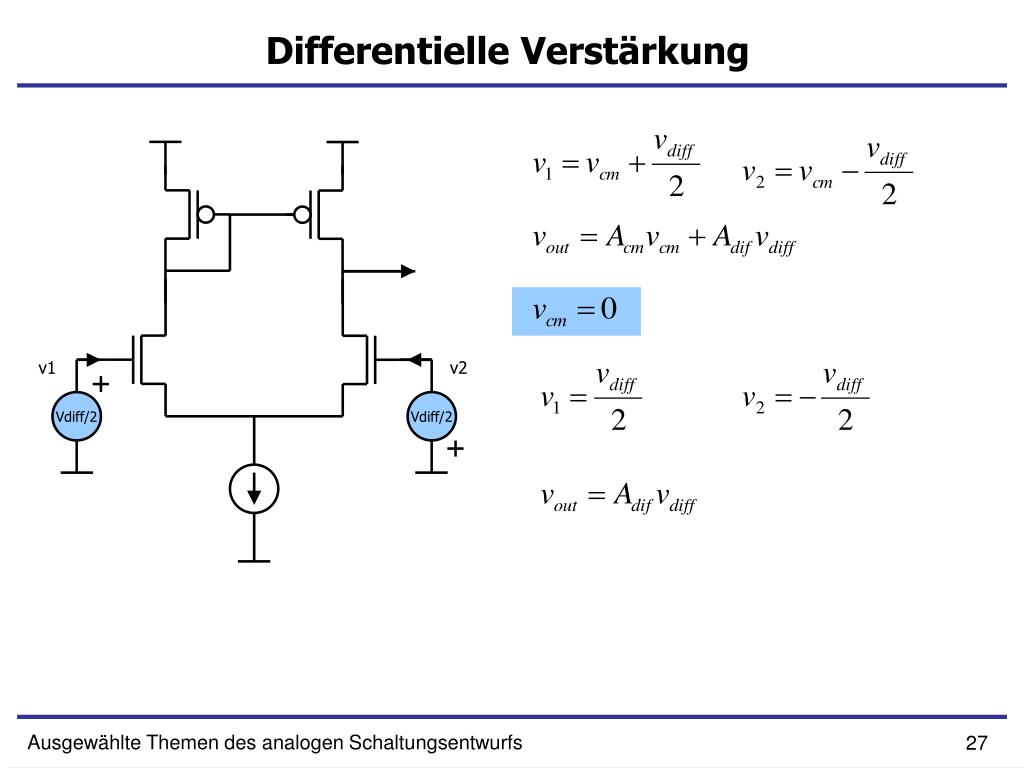

  27. Differentielle Verstärkung v1 v2 Vdiff/2 Vdiff/2 Ausgewählte Themen des analogen Schaltungsentwurfs

  28. Differentielle Verstärkung Gmdif Rdiff v1 v2 Vdiff/2 Vdiff/2 Ausgewählte Themen des analogen Schaltungsentwurfs

  29. Differentielle Stromverstärkung ~ Masse Masse V=0 Vdiff/2 Vdiff/2 Vdiff/2 Vdiff/2 0 Ausgewählte Themen des analogen Schaltungsentwurfs

  30. Differentielle Stromverstärkung V=0 Vdiff/2 Vdiff/2 Vdiff/2 Ausgewählte Themen des analogen Schaltungsentwurfs

  31. Differentieller Widerstand Ausgewählte Themen des analogen Schaltungsentwurfs

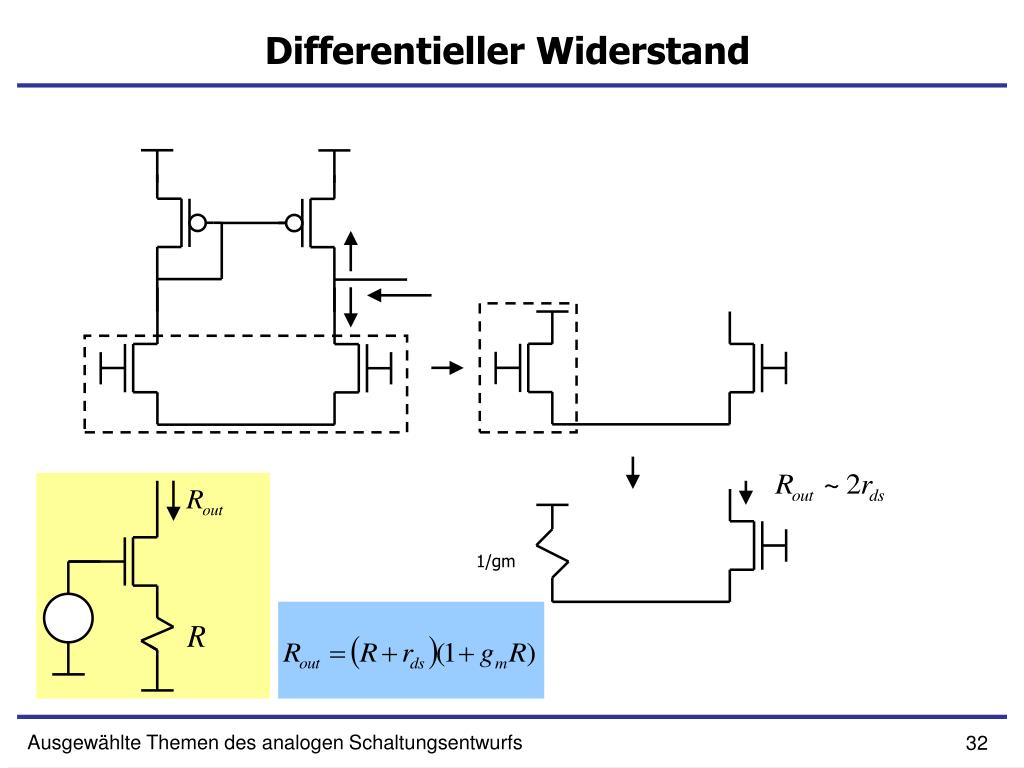

  32. Differentieller Widerstand 1/gm Ausgewählte Themen des analogen Schaltungsentwurfs

  33. Differentieller Widerstand 1/gmM 2rds Ausgewählte Themen des analogen Schaltungsentwurfs

  34. Differentieller Widerstand 2rds Ausgewählte Themen des analogen Schaltungsentwurfs

  35. Common-Mode Verstärkung v1 v2 Vcm Vcm Ausgewählte Themen des analogen Schaltungsentwurfs

  36. Common-Mode Verstärkung Vcm Vcm Vcm Vcm Ausgewählte Themen des analogen Schaltungsentwurfs

  37. „Common-Mode“ und Differentiell vout v1 v2 Ausgewählte Themen des analogen Schaltungsentwurfs

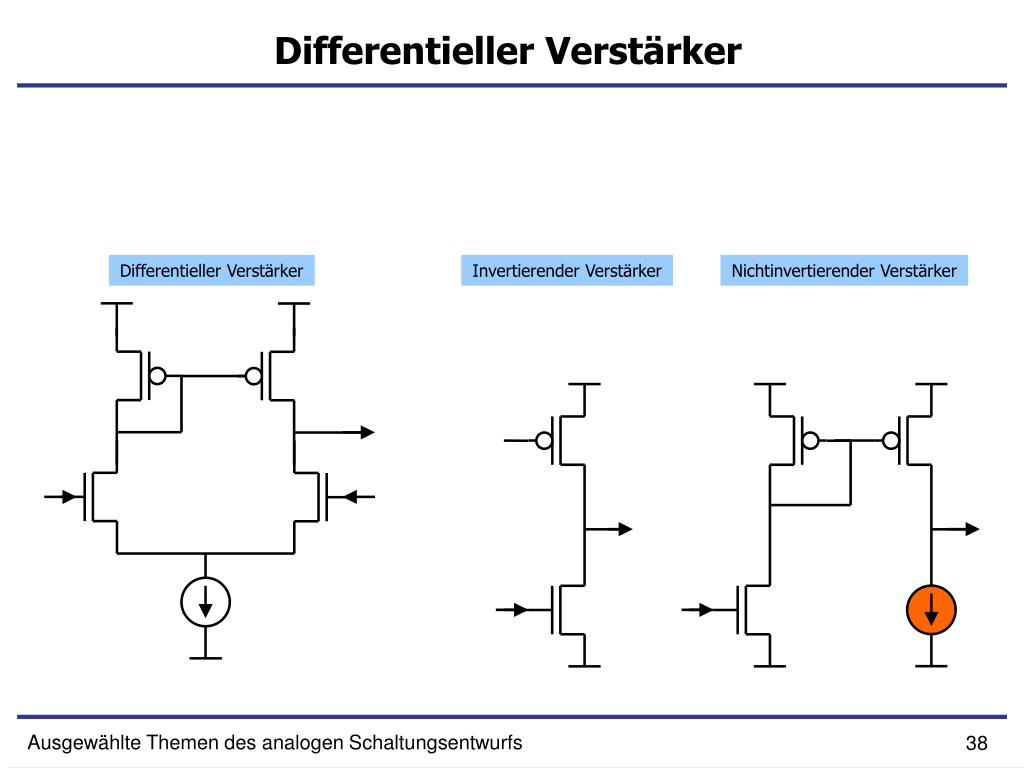

  38. Differentieller Verstärker Differentieller Verstärker Invertierender Verstärker Nichtinvertierender Verstärker Ausgewählte Themen des analogen Schaltungsentwurfs

  39. Verstärker mit einem Eingang „Common Source“ Kaskade CS mit Sourcefolger Kaskode Ausgewählte Themen des analogen Schaltungsentwurfs

  40. Verstärker mit einem Eingang Ausgewählte Themen des analogen Schaltungsentwurfs

  41. Differentieller Verstärker Ausgewählte Themen des analogen Schaltungsentwurfs

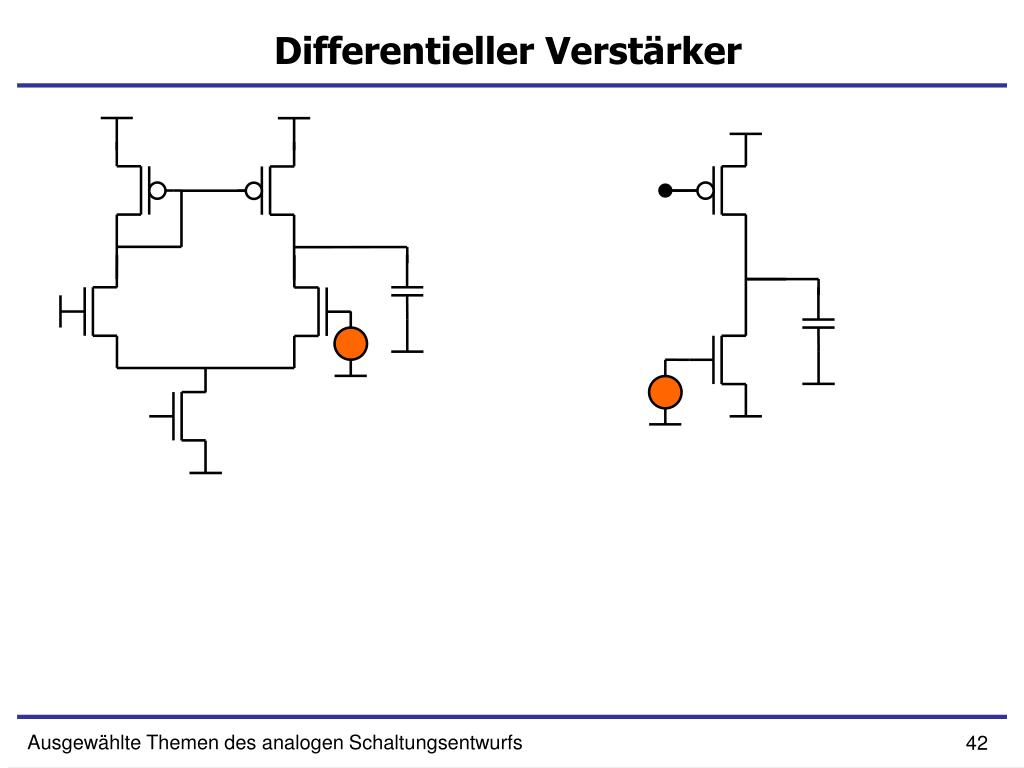

  42. Differentieller Verstärker Ausgewählte Themen des analogen Schaltungsentwurfs

  43. Differentieller Verstärker Gmdif(D) Rdiff Ausgewählte Themen des analogen Schaltungsentwurfs

  44. Differentieller Verstärker Ausgewählte Themen des analogen Schaltungsentwurfs

  45. Differentieller Verstärker Ausgewählte Themen des analogen Schaltungsentwurfs

  46. Differentieller Verstärker Ausgewählte Themen des analogen Schaltungsentwurfs

  47. Differentieller Verstärker 1 Ausgewählte Themen des analogen Schaltungsentwurfs

  48. Differentieller Verstärker Ausgewählte Themen des analogen Schaltungsentwurfs

  49. Differentieller Verstärker + - Ausgewählte Themen des analogen Schaltungsentwurfs

  50. Differentieller Verstärker Ausgewählte Themen des analogen Schaltungsentwurfs
