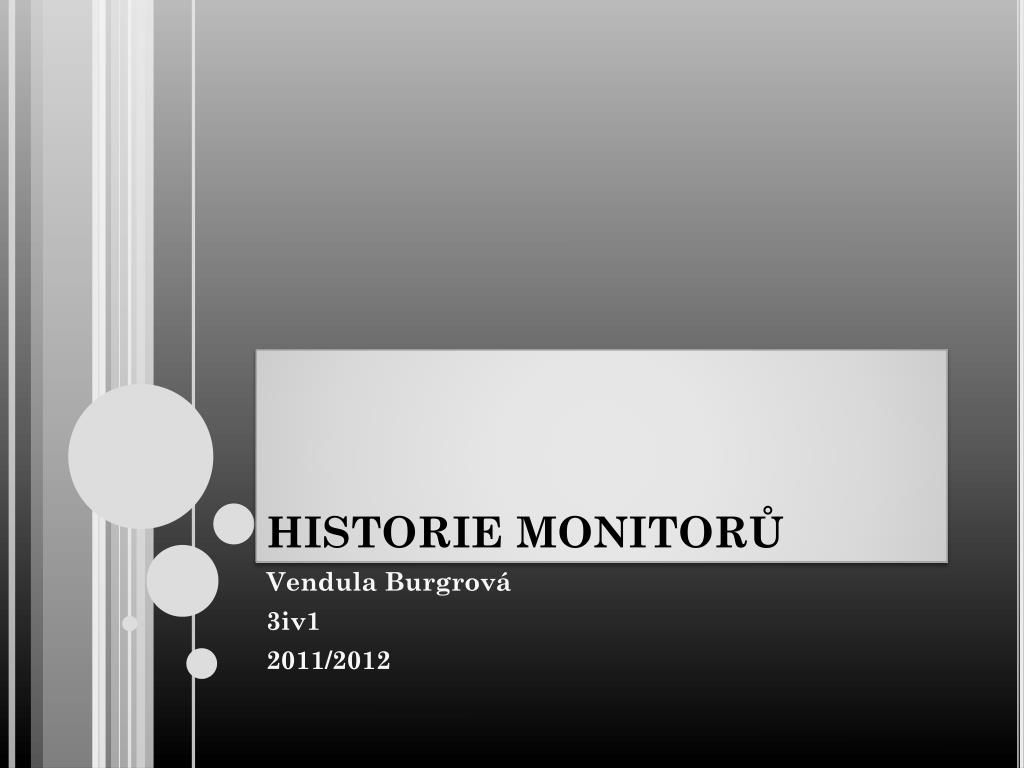

  1. HISTORIE MONITORŮ Vendula Burgrová 3iv1 2011/2012

  2. Kdo vynalezl monitor? Monitor byl vynalezen v roce 1920 a vynalezl jej Allen B. Dumont (29 ledna 1901 - 14. listopadu 1965) byl to americký vědec a vynálezce, známý převážně jako vynálezce CRT monitorů užívaných v televizních přijímačích (1931).  O sedm let později se vyrábí a prodává první komerčně praktické televize pro veřejnost. V červnu roku 1938 se jeho model 180 stal prvním plně elektronickým TV přijímačem prodávaným veřejnosti vůbec.  V roce 1946 Dumont založil první televizní síť,s licencí, tkz. theDuMontTelevision Network.

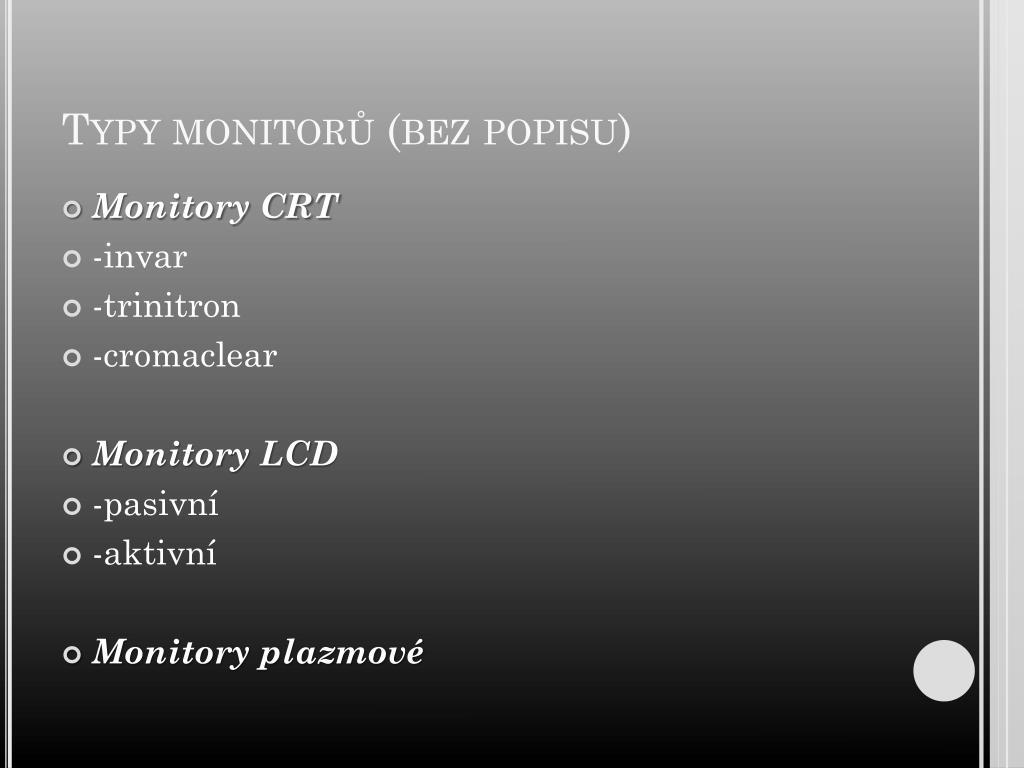

  3. Typy monitorů (bez popisu) • Monitory CRT • -invar • -trinitron • -cromaclear • Monitory LCD • -pasivní • -aktivní • Monitory plazmové

  4. Historie jednotlivých typů monitorů • Monitory CRT • 1869 : objevení a popsání luminiscenčního jevu • 1897 : popsán princip paprskové trubice (CRT) • 1926 : vyrobena první CRT obrazovka • 1928 : první barevná CRT obrazovka • 1938 : patentována první televizní obrazovka

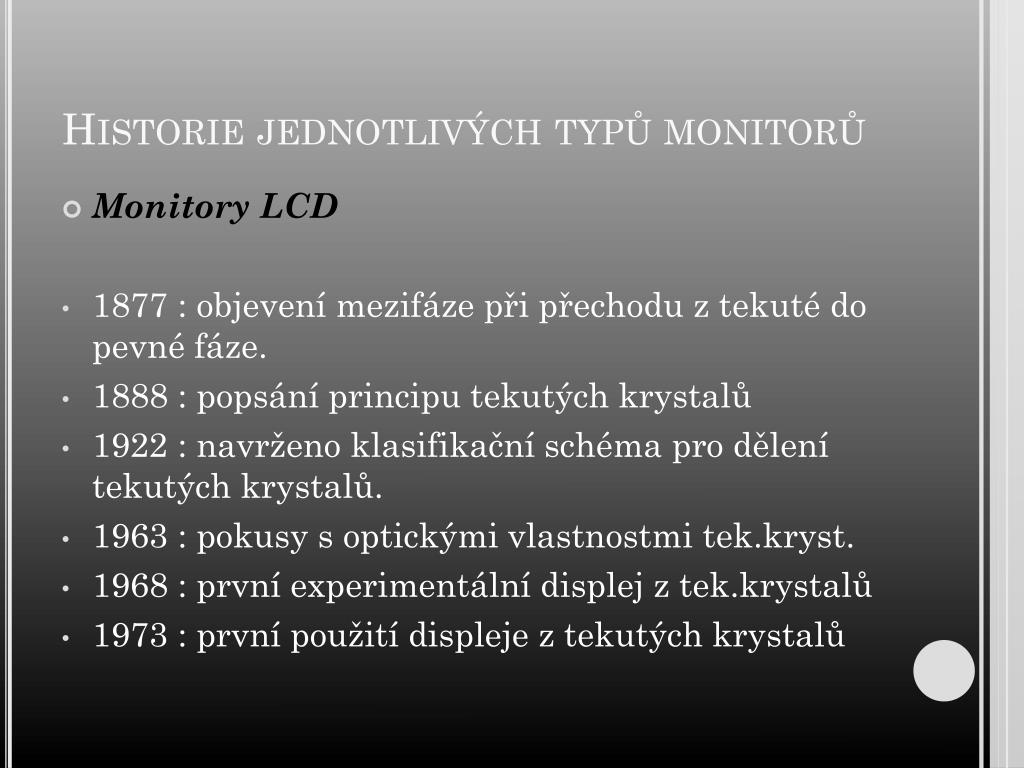

  5. Historie jednotlivých typů monitorů • Monitory LCD • 1877 : objevení mezifáze při přechodu z tekuté do pevné fáze. • 1888 : popsání principu tekutých krystalů • 1922 : navrženo klasifikační schéma pro dělení tekutých krystalů. • 1963 : pokusy s optickými vlastnostmi tek.kryst. • 1968 : první experimentální displej z tek.krystalů • 1973 : první použití displeje z tekutých krystalů

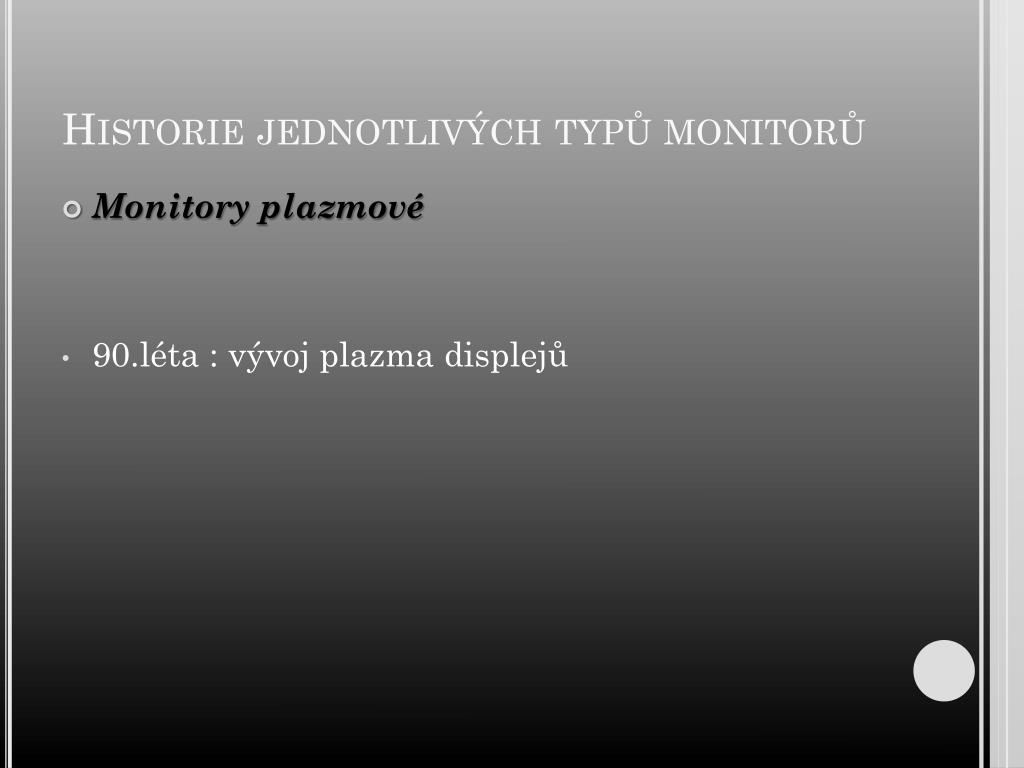

  6. Historie jednotlivých typů monitorů • Monitory plazmové • 90.léta : vývoj plazma displejů

  7. Vývoj monitorů • V technologii CRT monitorů, která byla z valné části převzata z televizní techniky, nenastaly od počátku žádné revoluční změny. Začaly se sice používat novější matriály, ocelové stínící masky vystřídaly masky z invaru, používají se stále lepší luminofory, ale technologie zůstává v podstatě stejná. První displaye byly černobílé, dodnes se někde používají monitory monochromatické, ale to je dáno v podstatě pouze typem luminoforů. Samozřejmě potom nejsou třeba tři elektronové trysky, ale stačí jedna. Protože starší grafické karty používaly digitální signál, používaly se digitální monitory. Dnes je většina monitorů analogových.

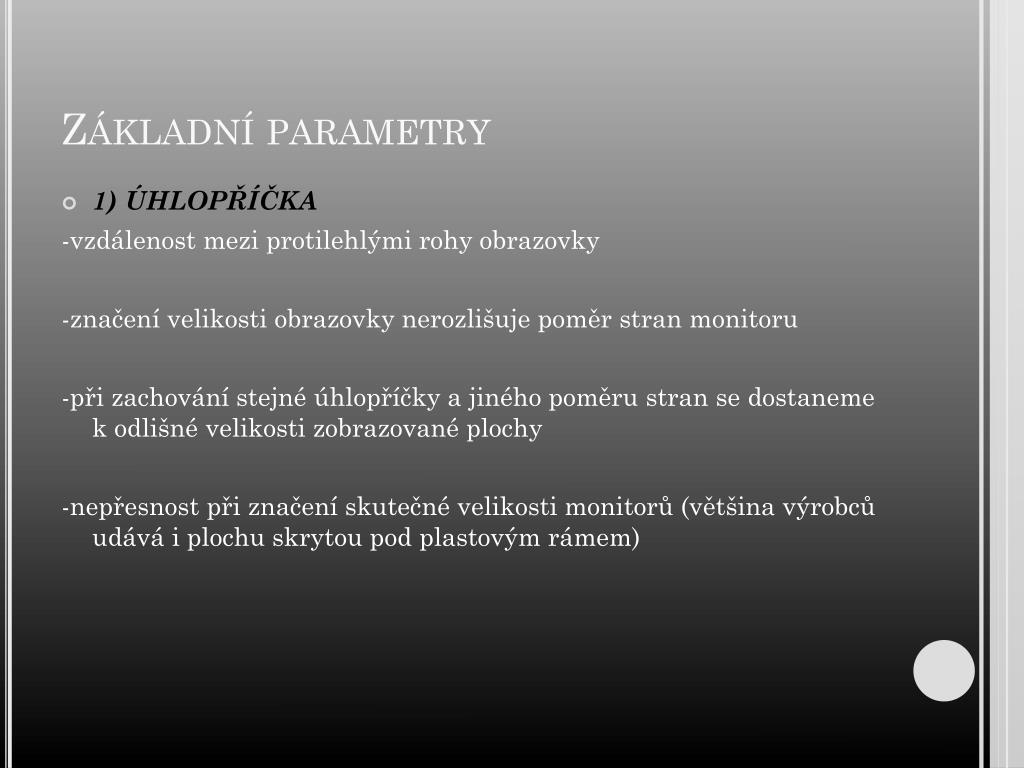

  8. Základní parametry • 1) ÚHLOPŘÍČKA -vzdálenost mezi protilehlými rohy obrazovky -značení velikosti obrazovky nerozlišuje poměr stran monitoru -při zachování stejné úhlopříčky a jiného poměru stran se dostaneme k odlišné velikosti zobrazované plochy -nepřesnost při značení skutečné velikosti monitorů (většina výrobců udává i plochu skrytou pod plastovým rámem)

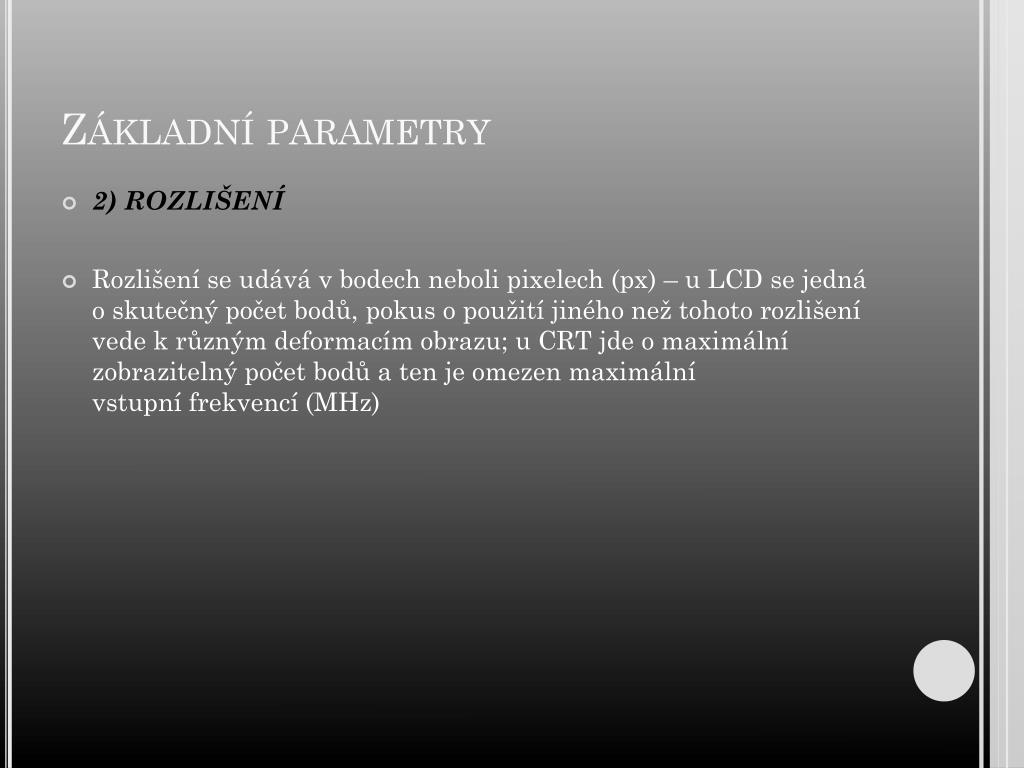

  9. Základní parametry • 2) ROZLIŠENÍ • Rozlišení se udává v bodech neboli pixelech (px) – u LCD se jedná o skutečný počet bodů, pokus o použití jiného než tohoto rozlišení vede k různým deformacím obrazu; u CRT jde o maximální zobrazitelný počet bodů a ten je omezen maximální vstupní frekvencí (MHz)

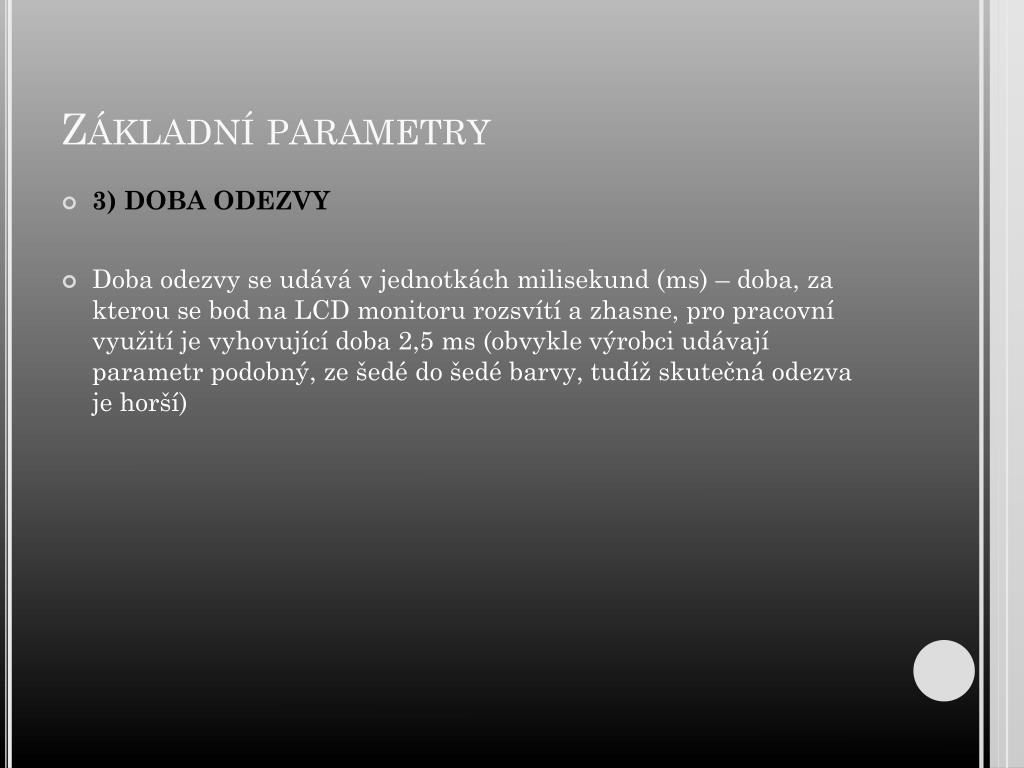

  10. Základní parametry • 3) DOBA ODEZVY • Doba odezvy se udává v jednotkách milisekund (ms) – doba, za kterou se bod na LCD monitoru rozsvítí a zhasne, pro pracovní využití je vyhovující doba 2,5 ms (obvykle výrobci udávají parametr podobný, ze šedé do šedé barvy, tudíž skutečná odezva je horší)

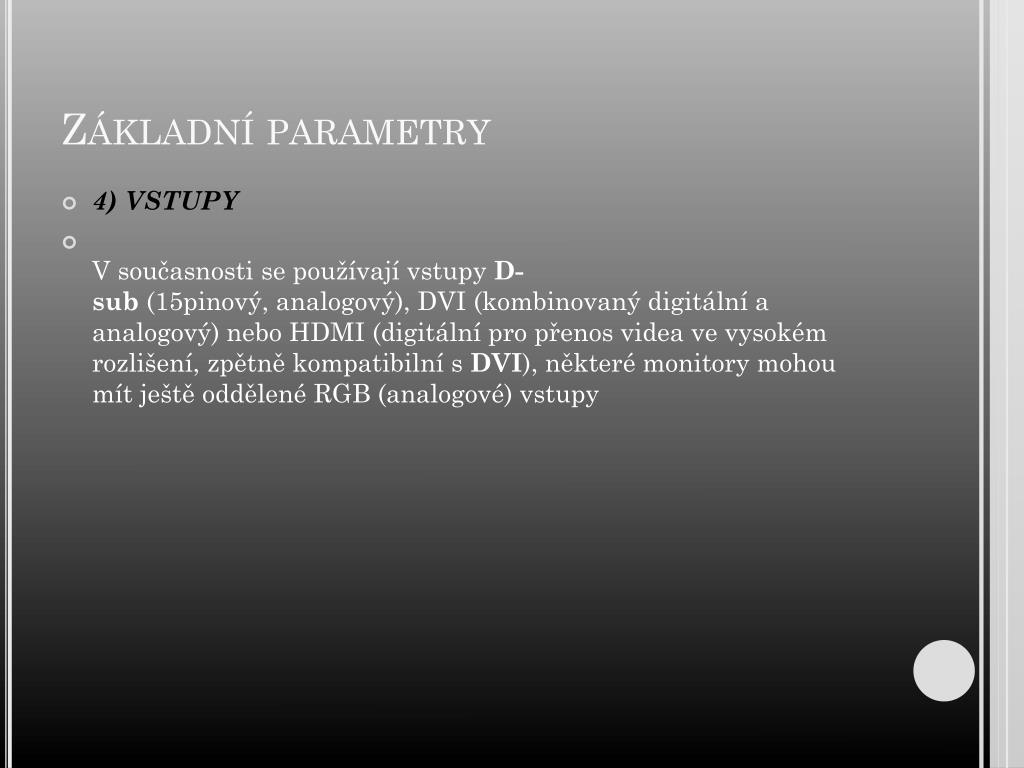

  11. Základní parametry • 4) VSTUPY • V současnosti se používají vstupy D-sub (15pinový, analogový), DVI (kombinovaný digitální a analogový) nebo HDMI (digitální pro přenos videa ve vysokém rozlišení, zpětně kompatibilní s DVI), některé monitory mohou mít ještě oddělené RGB (analogové) vstupy

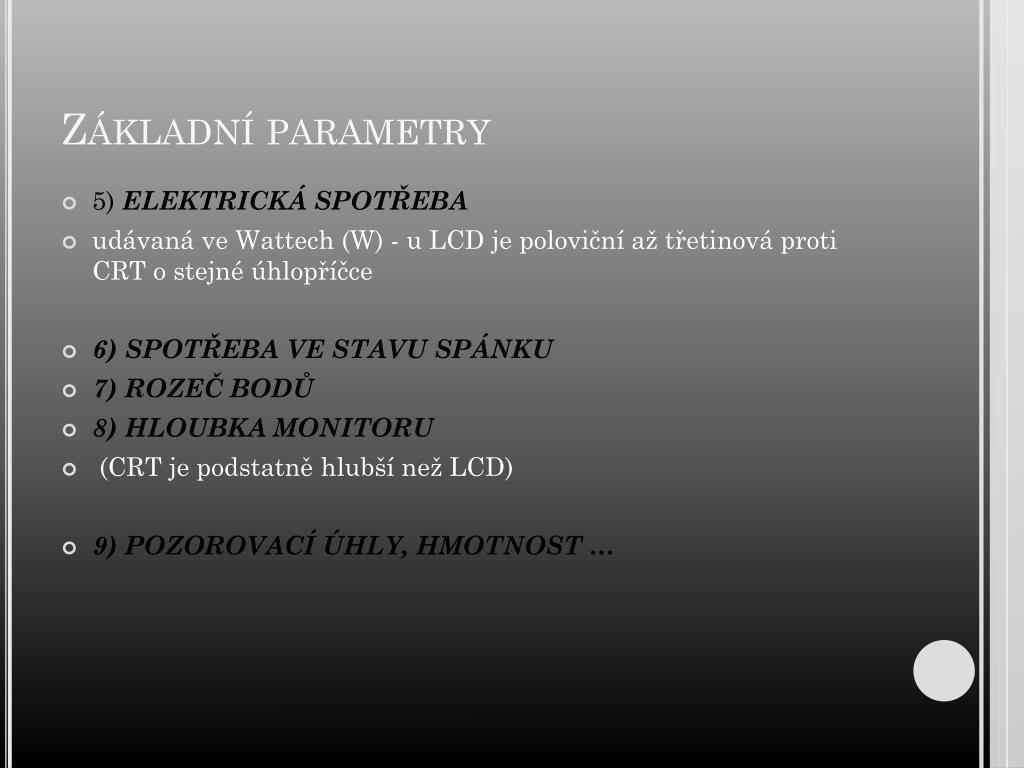

  12. Základní parametry • 5) ELEKTRICKÁ SPOTŘEBA • udávaná ve Wattech (W) - u LCD je poloviční až třetinová proti CRT o stejné úhlopříčce • 6) SPOTŘEBA VE STAVU SPÁNKU • 7) ROZEČ BODŮ • 8) HLOUBKA MONITORU • (CRT je podstatně hlubší než LCD) • 9) POZOROVACÍ ÚHLY, HMOTNOST …

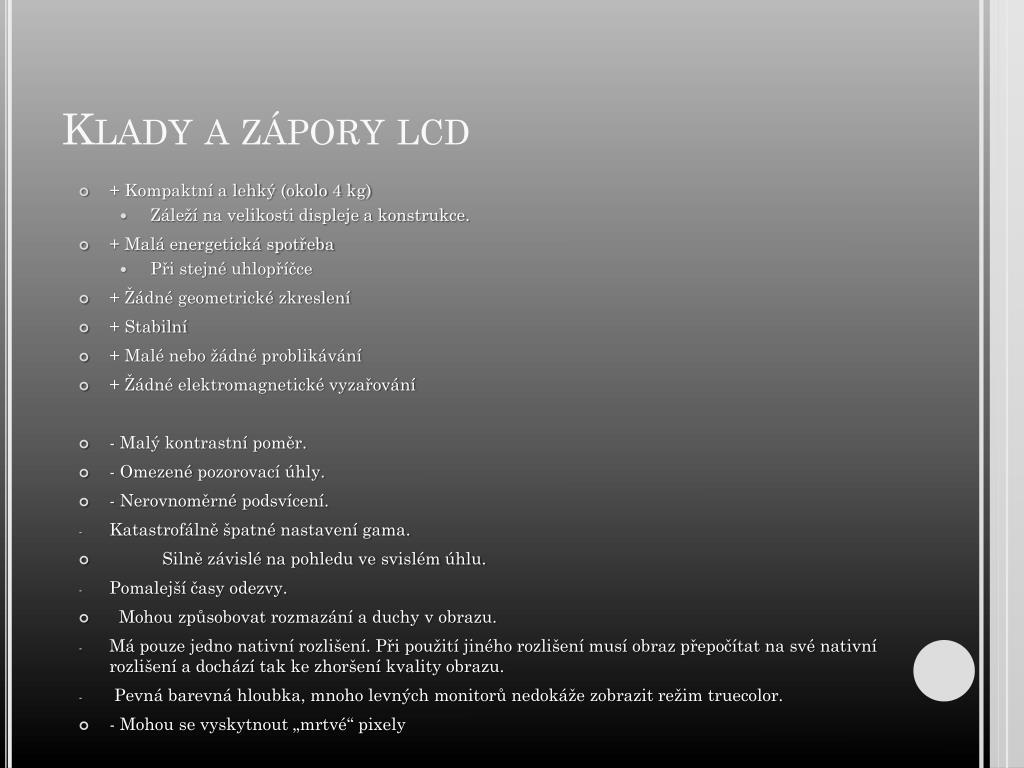

  13. Klady a zápory lcd • + Kompaktní a lehký (okolo 4 kg) • Záleží na velikosti displeje a konstrukce. • + Malá energetická spotřeba • Při stejné uhlopříčce • + Žádné geometrické zkreslení • + Stabilní • + Malé nebo žádné problikávání • + Žádné elektromagnetické vyzařování • - Malý kontrastní poměr. • - Omezené pozorovací úhly. • - Nerovnoměrné podsvícení. • Katastrofálně špatné nastavení gama. • Silně závislé na pohledu ve svislém úhlu. • Pomalejší časy odezvy. • Mohou způsobovat rozmazání a duchy v obrazu. • Má pouze jedno nativní rozlišení. Při použití jiného rozlišení musí obraz přepočítat na své nativní rozlišení a dochází tak ke zhoršení kvality obrazu. • Pevná barevná hloubka, mnoho levných monitorů nedokáže zobrazit režim truecolor. • - Mohou se vyskytnout „mrtvé“ pixely

  14. Klady a zápory CRT • + Velmi vysoký kontrastní poměr (20 000:1 nebo i více) • + Perfektní nastavení činitele gama. Stejný po celé ploše obrazovky. • + Malá doba odezvy • + Výborné zobrazení barev, široký rozsah a nízká úroveň zobrazení černé barvy. • + Jsou schopné zobrazit nativně několik rozlišení při různé obnovovací frekvenci • + Skoro nulová barevná, saturační, kontrastová či jasová deformace. • + Výborné pozorovací úhly. • + Spolehlivá, osvědčená technologie. • - Velké rozměry a váha • - Geometrické zkreslení u neplochých CRT monitorů • - Starší CRT monitory jsou náchylné k vypalování • - Větší spotřeba elektrické energie • - Náchylné efektu moire při vyšších rozlišeních • - Citlivé na vyšší vlhkost vzduchu • Značná citlivost na rušení magnetickým polem v okolí monitoru • Malé riziko imploze (kvůli vákuu) při rozbití skleněného obalu obrazovky • Při nízké obnovovací frekvenci viditelně problikává, vyžaduje nastavení alespoň 75 Hz a více (dle velikosti monitoru) • Elektromagnetické záření (výrobci se snaží omezovat)

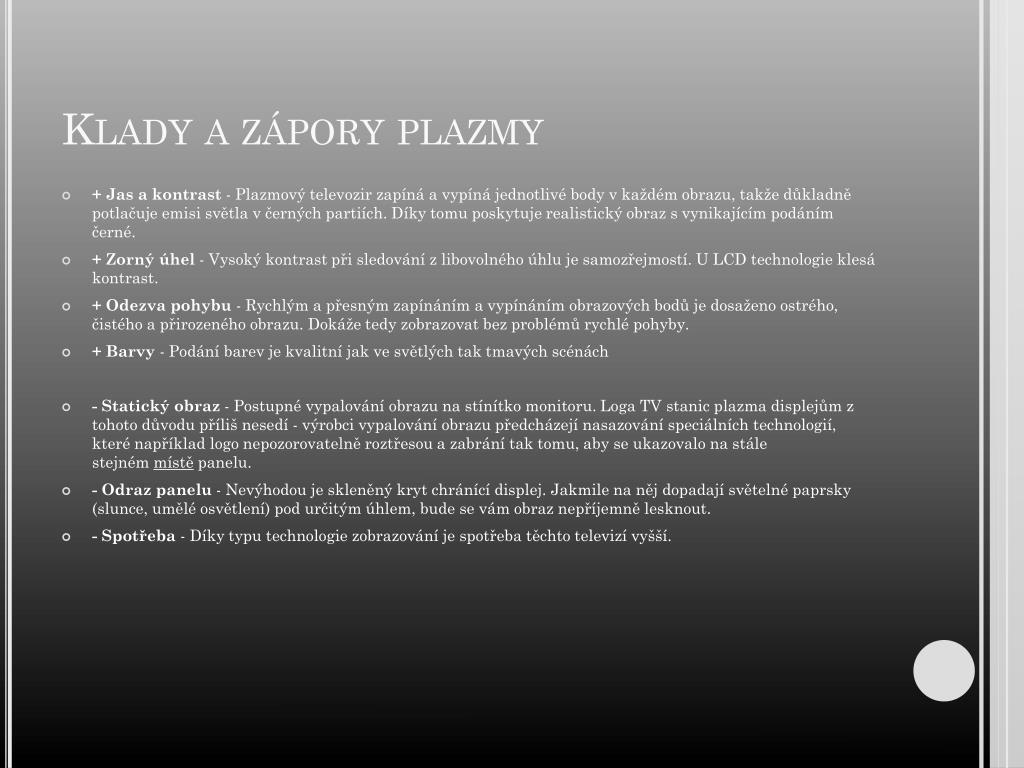

  15. Klady a zápory plazmy • + Jas a kontrast - Plazmový televozir zapíná a vypíná jednotlivé body v každém obrazu, takže důkladně potlačuje emisi světla v černých partiích. Díky tomu poskytuje realistický obraz s vynikajícím podáním černé. • + Zorný úhel - Vysoký kontrast při sledování z libovolného úhlu je samozřejmostí. U LCD technologie klesá kontrast. • + Odezva pohybu - Rychlým a přesným zapínáním a vypínáním obrazových bodů je dosaženo ostrého, čistého a přirozeného obrazu. Dokáže tedy zobrazovat bez problémů rychlé pohyby. • + Barvy - Podání barev je kvalitní jak ve světlých tak tmavých scénách • - Statický obraz - Postupné vypalování obrazu na stínítko monitoru. Loga TV stanic plazma displejům z tohoto důvodu příliš nesedí - výrobci vypalování obrazu předcházejí nasazování speciálních technologií, které například logo nepozorovatelně roztřesou a zabrání tak tomu, aby se ukazovalo na stále stejném místě panelu. • - Odraz panelu - Nevýhodou je skleněný kryt chránící displej. Jakmile na něj dopadají světelné paprsky (slunce, umělé osvětlení) pod určitým úhlem, bude se vám obraz nepříjemně lesknout. • - Spotřeba - Díky typu technologie zobrazování je spotřeba těchto televizí vyšší.

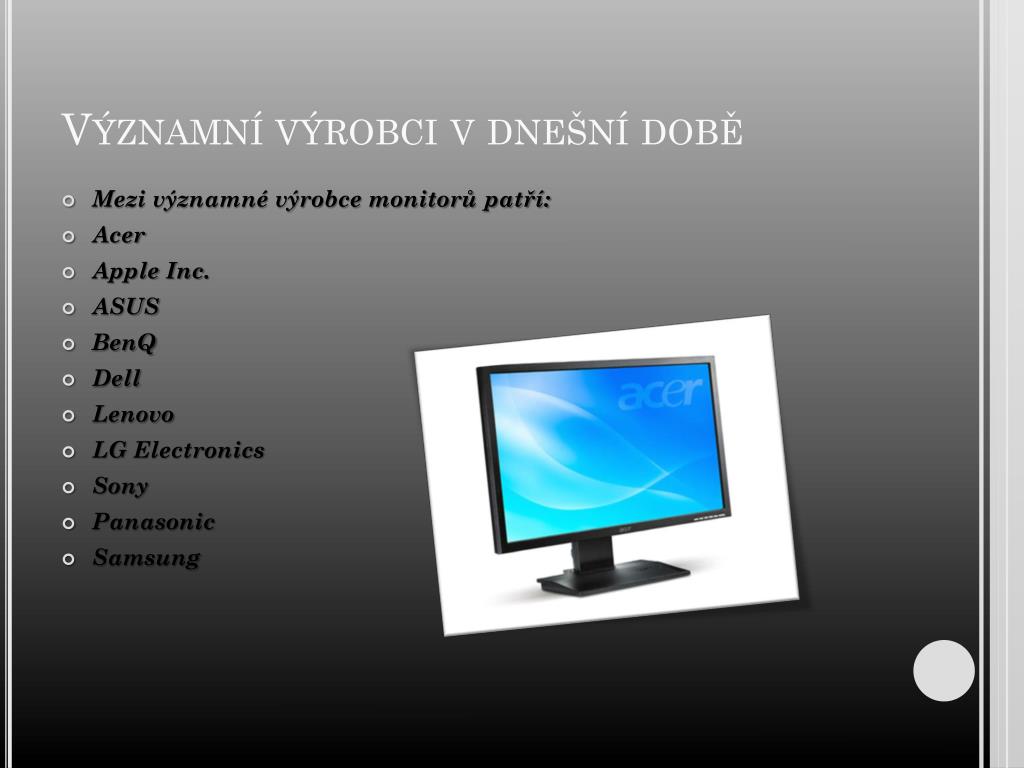

  16. Významní výrobci v dnešní době • Mezi významné výrobce monitorů patří: • Acer • Apple Inc. • ASUS • BenQ • Dell • Lenovo • LG Electronics • Sony • Panasonic • Samsung
