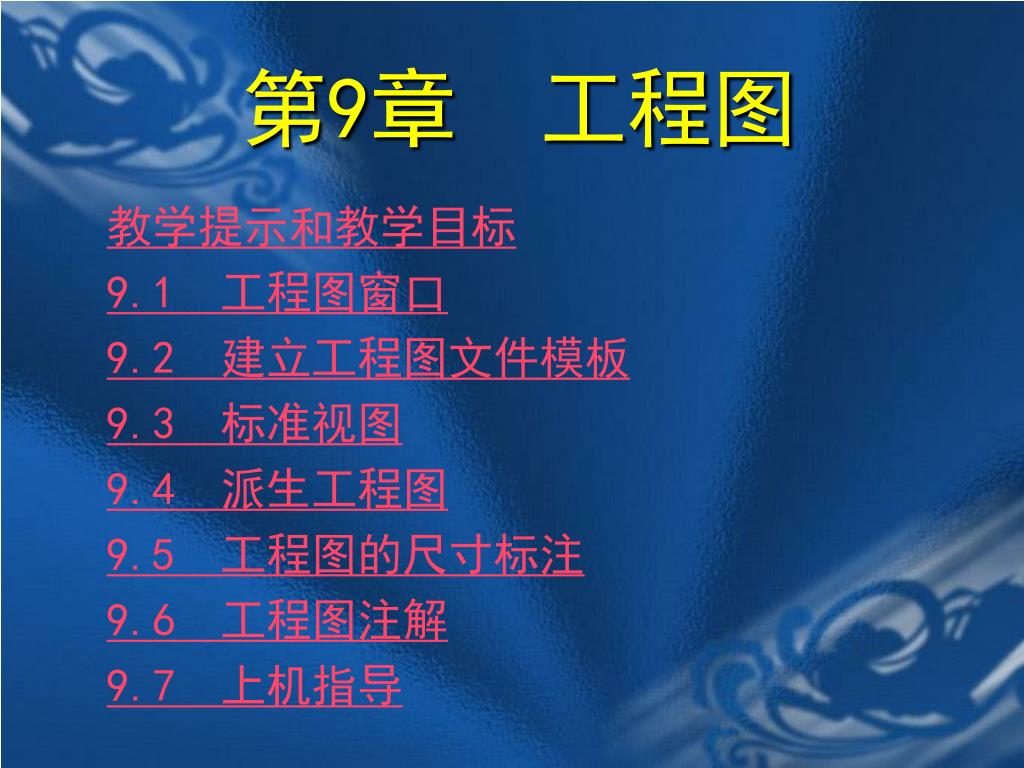

  1. 第9章 工程图 教学提示和教学目标 9.1 工程图窗口 9.2 建立工程图文件模板 9.3 标准视图 9.4 派生工程图 9.5 工程图的尺寸标注 9.6 工程图注解 9.7 上机指导

  2. 教学提示和目标 教学提示 工程图文件包含两个相对独立的部分，即图纸格式和工程图内容。图纸格式是图纸中符合企业要求并且内容不发生很大变化的部分，如图纸幅面定义、表格等。工程图内容包括几个由模型建立的视图以及视图的细节，如尺寸标注、形位公差、表面粗糙度和文本等。对于装配模型的工程图而言，还应包括材料明细表以及零件序号。 教学目标 熟练掌握用户自定义工程图格式文件的方法。熟练掌握建立各种视图的方法。熟练掌握添加各种注释的方法。

  3. 9.1 工程图窗口 新建工程图和建立零件、装配图相同，首先需要选择工程图模板文件。 例9.1 进入工程图窗口实例

  4. 例9.1 进入工程图窗口实例

  5. 9.2 建立工程图文件模板 工程图文件模板包括工程图的图幅大小、标题栏设置、零件明细表定位点在内的工程图中保持相对不变的文件。

  6. 9.3 标准视图 标准视图是根据模型不同方向的视图建立的视图，标准视图依赖于模型的放置位置。标准视图包括标准三视图、模型视图以及相对位置视图。 9.3.1 标准三视图 9.3.2 显示和隐藏“隐藏的边线” 9.3.3 隐藏和显示“边线”

  7. 9.3.1 标准三视图 利用标准三视图可以为模型同时生成3个默认正交视图，即主视图、俯视图和左视图。主视图是模型的前视视图，俯视图和左视图分别是模型在相应位置的投影。 例9.3 建立支座标准三视图实例

  8. 例9.3 建立支座标准三视图实例

  9. 9.3.2 显示和隐藏“隐藏的边线” 默认方式建立的视图不显示零件的不可见轮廓线，若显示了必要的不可见轮廓线，零件结构形状会表达得更加清楚，甚至可以减少视图。这些不可见轮廓线在SolidWorks中称为“隐藏得边线”。 例9.4 显示和隐藏“隐藏的边线”实例

  10. 例9.4 显示和隐藏“隐藏的边线”实例

  11. 9.3.3 隐藏和显示“边线” 例9.5 隐藏和显示 “边线”实例

  12. 9.4 派生工程图 派生工程视图是由其他视图派生的，包括下列视图。 9.4.1 投影视图9.4.2 向视图 9.4.3 辅助视图9.4.4 旋转视图 9.4.5 剪裁视图9.4.6 局部视图 9.4.7 剖面视图9.4.8 断裂视图 9.4.9 相对视图

  13. 9.4.1 投影视图 投影视图是根据已有视图，通过正交投影生成的视图。 例9.6 投影视图实例

  14. 例9.6 投影视图实例

  15. 9.4.2 向视图 投影视图也可以不按对齐位置放置，即生成向视图。

  16. 9.4.3 辅助视图 辅助视图的用途相当于机械制图中的斜视图，用来表达机体倾斜结构。 例9.8 辅助视图实例

  17. 例9.8 辅助视图实例

  18. 9.4.4 旋转视图 通过旋转视图，可将视图绕其中心点转动任意角度，或通过旋转视图将所选边线设置为水平或竖直方向。 例9.9 旋转视图实例

  19. 例9.9 旋转视图实例

  20. 9.4.5 剪裁视图 剪裁视图是在现有视图中剪去不必要的部分，使得视图所表达的内容即简练又突出重点。 例9.10 剪裁视图实例

  21. 例9.10 剪裁视图实例

  22. 9.4.6 局部视图 局部视图用来显示现有视图某一局部的形状，常用放大的比例来显示。 例9.11 局部视图实例

  23. 例9.11 局部视图实例

  24. 9.4.7 剖面视图 剖面视图用来表达机体的内部结构。 例9.12 断面剖视图实例 例9.13 全剖视图实例 例9.14 半剖视图实例 例9.15 阶梯剖视图实例 例9.16 旋转剖视图实例 例9.17 局部剖面视图实例

  25. 例9.12 断面剖视图实例

  26. 例9.13 全剖视图实例

  27. 例9.14 半剖视图实例

  28. 例9.15 阶梯剖视图实例

  29. 例9.16 旋转剖视图实例

  30. 例9.17 局部剖面视图实例

  31. 9.4.8 断裂视图 对于较长的机件(如轴、杆、型材等)，沿长度方向的形状一致或按一定规律变化，可用断裂视图命令将其断开后缩短绘制，而与断裂区域相关的参考尺寸和模型尺寸反映实际的模型数值。 例9.18 断裂视图实例

  32. 例9.18 断裂视图实例

  33. 9.4.9 相对视图 相对模型视图是一个正交视图，由模型的两个直交面及各自的具体方位的规格定义，解决了零件图视图定向与工程图投影方向的矛盾。 例9.20 相对视图实例

  34. 例9.20 相对视图实例

  35. 9.5 工程图的尺寸标注 9.5.1 设置尺寸选项 9.5.2 中心线和中心符号线 9.5.3 插入模型项目 9.5.4 标注尺寸

  36. 9.5.1 设置尺寸选项 工程视图中尺寸的规格尽量根据国标GB标注。

  37. 9.5.2 中心线和中心符号线 在工程视图标注尺寸和添加注释前，应先添加中心线或中心符号线。 例9.21 中心线和中心符号线标注实例

  38. 例9.21 中心线和中心符号线标注实例

  39. 9.5.3 插入模型项目 在工程图中标注尺寸，一般先将生成每个零件特征时的尺寸插入到各个工程视图中，然后通过编辑、添加尺寸，使标注的尺寸达到正确、完整、清晰和合理的要求。插入的模型尺寸属于驱动尺寸，能通过编辑参考尺寸的数值来更改模型。 例9.22 插入模型项目实例

  40. 例9.22 插入模型项目实例

  41. 9.5.4 标注尺寸 添加到工程图文件中的尺寸，属于参考尺寸，并且是从动尺寸，不能通过编辑参考尺寸的数值来更改模型。当模型更改时，参考尺寸值也会更改。 例9.23 标注尺寸、尺寸公差实例

  42. 例9.23 标注尺寸、尺寸公差

  43. 9.6 工程图注解 9.6.1 注释 9.6.2 表面粗糙度符号 9.6.3 基准特征 9.6.4 形位公差 9.6.5 孔标注 9.6.6 装饰螺纹线标注

  44. 9.6.1 注释 利用文本注释，可以在工程图中的任意位置添加文本，如添加工程图中的“技术要求”等内容。 例9.24 注释应用实例

  45. 例9.24 注释应用实例

  46. 9.6.2 表面粗糙度符号 表面粗糙度符号表示零件表面加工的程度。可以按GB131—83的要求设置零件表面粗糙度，包括基本符号、去除材料和不去除材料等。 例9.25 表面粗糙度符号应用实例

  47. 例9.25 表面粗糙度符号应用实例

  48. 9.6.3 基准特征 标注形位公差之前，大多应先标注基准特征，再标注形位公差。 例9.26 基准特征标注实例

  49. 例9.26 基准特征标注实例

  50. 9.6.4 形位公差 在工程图中可以添加特征的形位公差，包括设定形位公差的代号、公差值、原则等内容，同时可以为同一要素生成不同的形位公差。 例9.27 形位公差标注实例
