  1. FDTD Zaman Domeninde Sonlu Farklar Metodu

  2. FDTD zaman domeni tekniğidir • Maxwell Denklemleri iteratif çözülür • Sayısallaştırma dışında yaklaşıklık yoktur • Yüksek bellek ve işlemci hızı gerektirir • Parametre optimizasyonu önemlidir • Geniş bandlı yanıtlar tek bir FDTD simulasyonu ile elde edilebilir.

  3. Maxwell Denklemleri • Maxwell denklemleri diferansiyel ve integral formda yazılabilir. • FDTD yönteminde diferansiyel form kullanılır. • Diferansiyel Form: İntegral Form:

  4. FDTD’de Maxwell Denklemleri • Varsayımlar; • Olduğu göz önüne alınırsa; • Lineer(alandan bağımsız) • İzotropik(yönden bağımsız) • Frekanstan bağımsızdır.

  5. FDTD’de Maxwell denklemleri Böylece şu bağıntılar kullanılabilir;

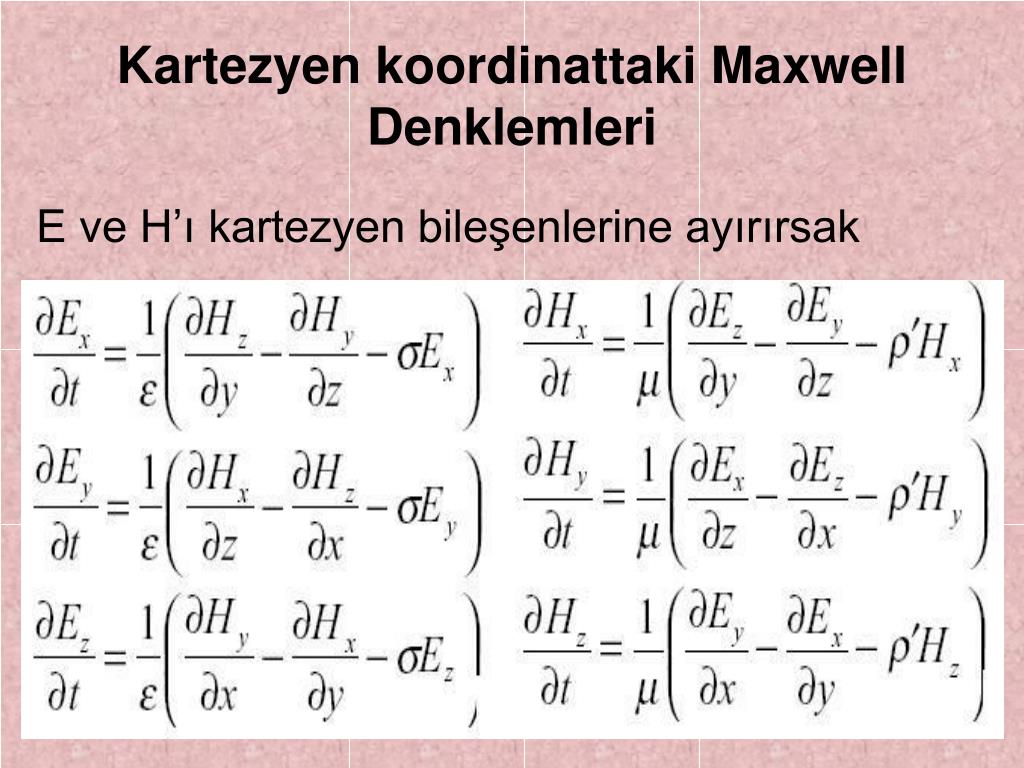

  6. Kartezyen koordinattaki Maxwell Denklemleri E ve H’ı kartezyen bileşenlerine ayırırsak

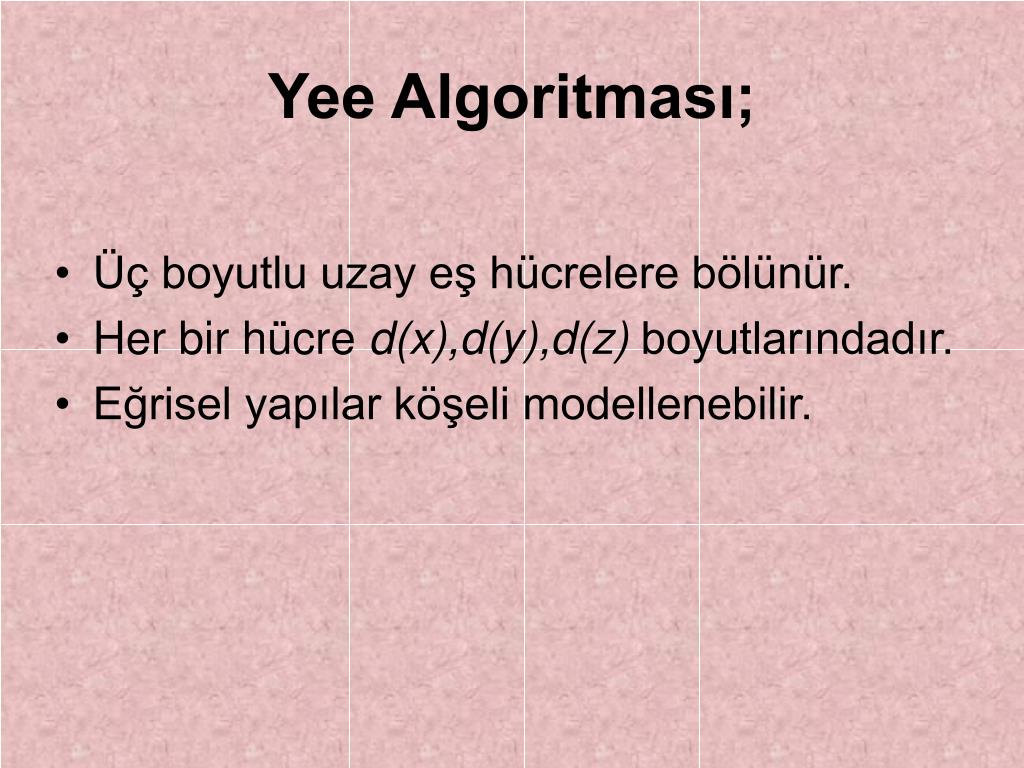

  7. Yee Algoritması; • Üç boyutlu uzay eş hücrelere bölünür. • Her bir hücre d(x),d(y),d(z) boyutlarındadır. • Eğrisel yapılar köşeli modellenebilir.

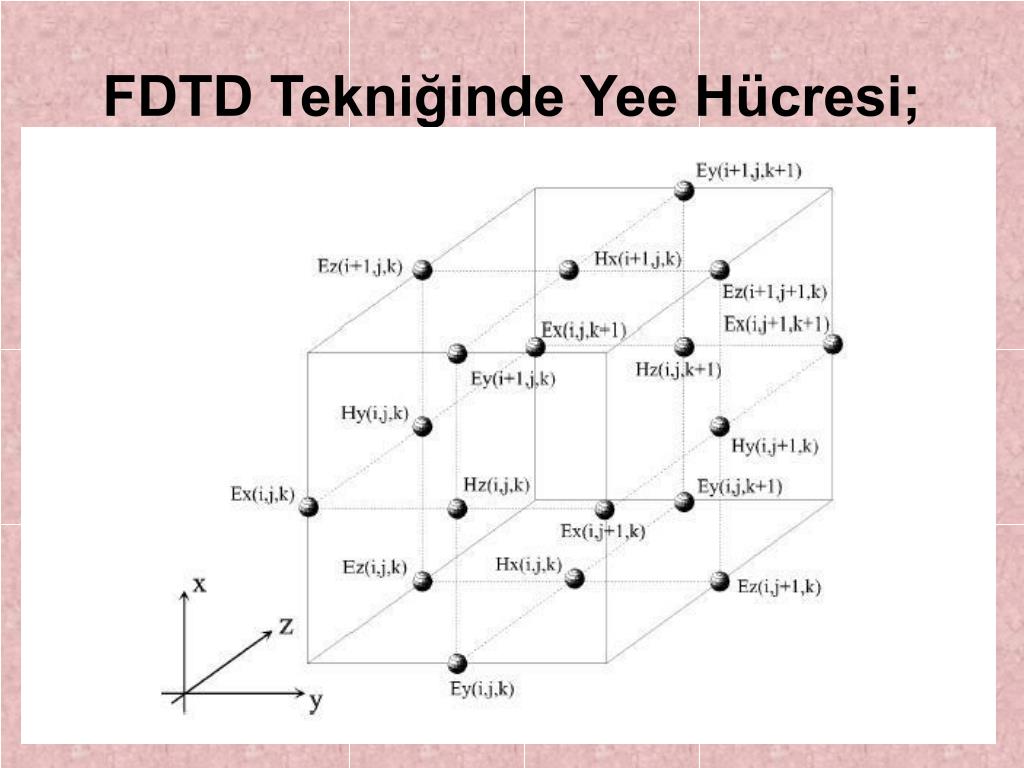

  8. FDTD Tekniğinde Yee Hücresi;

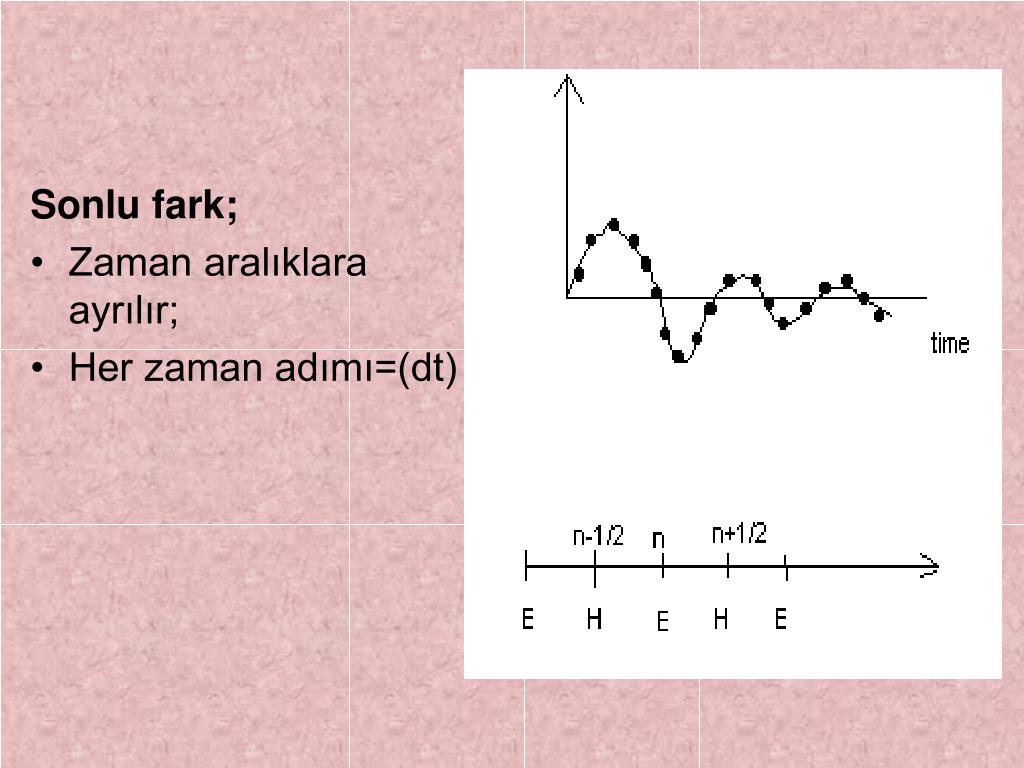

  9. Sonlu fark; • Zaman aralıklara ayrılır; • Her zaman adımı=(dt)

  10. Merkezi farklarla türev alma: • Zaman ve uzayda farklarla elde edilen türev yaklaşık sonuçlar verir.

  11. Maxwell Denklemlerinin Diferansiyel Formu;FDTD Denklemleri: • Fark denklemlerine göre;

  12. FDTD Akış Diagramı; • Başlangıç şartları: E=H=0 • ∆t’den N*∆t’ye kadar olan süre alınır • Kaynaklar uygulanır • Hx,Hy,Hz hücrelerle çözdürülür. • Ex,Ey,Ez hücrelerle çözdürülür.

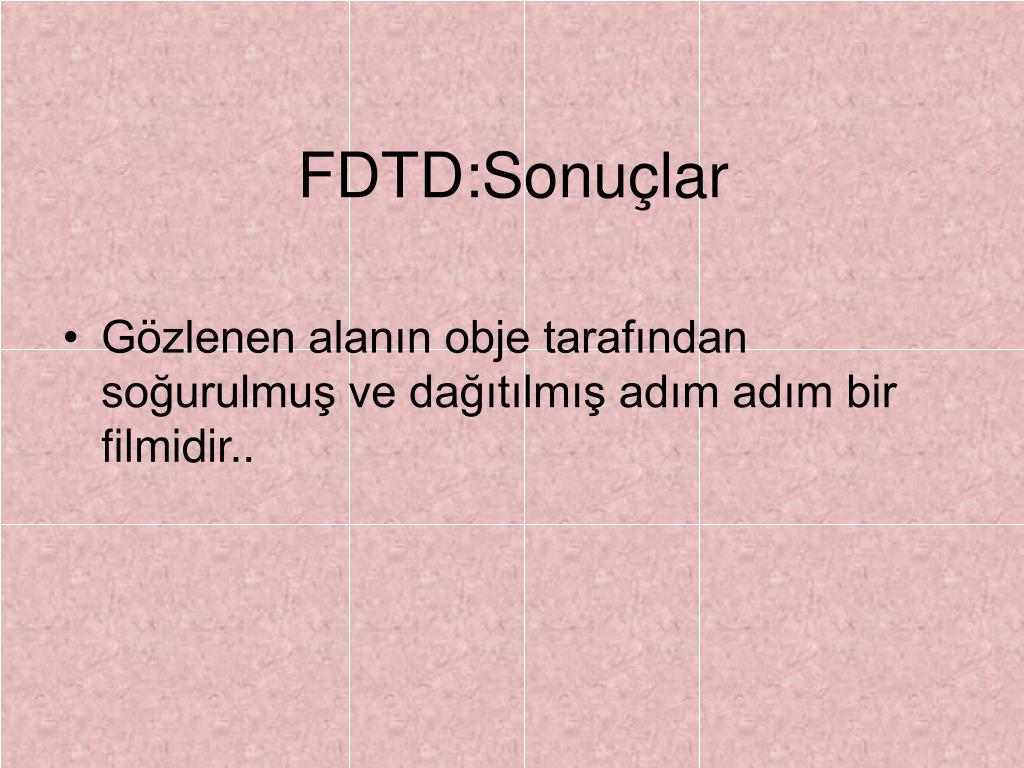

  13. FDTD:Sonuçlar • Gözlenen alanın obje tarafından soğurulmuş ve dağıtılmış adım adım bir filmidir..

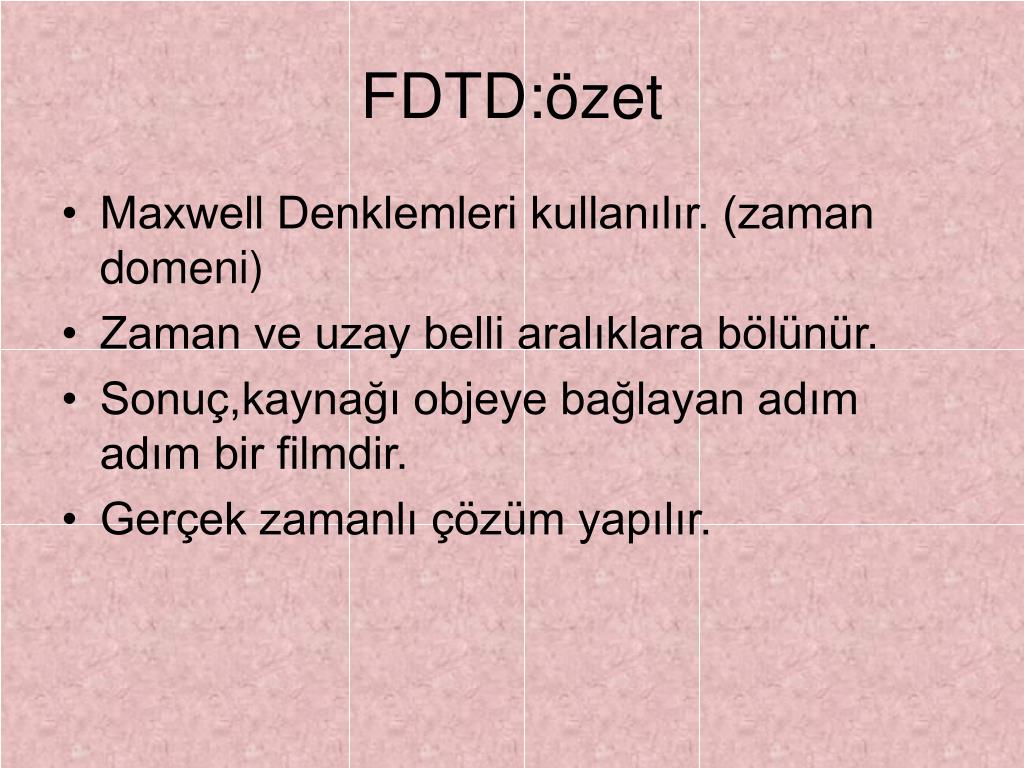

  14. FDTD:özet • Maxwell Denklemleri kullanılır. (zaman domeni) • Zaman ve uzay belli aralıklara bölünür. • Sonuç,kaynağı objeye bağlayan adım adım bir filmdir. • Gerçek zamanlı çözüm yapılır.

  15. Matlab’a aktarım Matlab simulasyonundan ekran görüntüleri..

  16. FDTD kullanım alanları: • Mikroşerit hatlı devre analizi • Açık veya kapalı dalga kılavuzlarında dalga iletimi ve süreksizler • Radar saçılma yüzeyi(RSY)modelleme • Anten ve anten dizi tasarımları ve sentezi • Biyolojik dokularda elektromagnetik tutulma hesapları • Mikrodalga fırın simülasyonu • EMC/EMI (elektromagnetik uyumluluk ve girişim)modelleme

  17. RSY modelleme;Hayalet Uçaklar:

  18. Biyolojik dokularda EM tutulması: • Cep telefonları ve güç iletim hatlarının etkileri.
