  1. Velkommen til seminar om Velkommen til seminar om FG-godkjent innbruddsalarm grad 2 FG-godkjent innbruddsalarm grad 2

  2. Mye mer enn ett trådløst alarmsystem Gjør ditt hjem til en oase av sikkerhet JA-80-no-060508ph

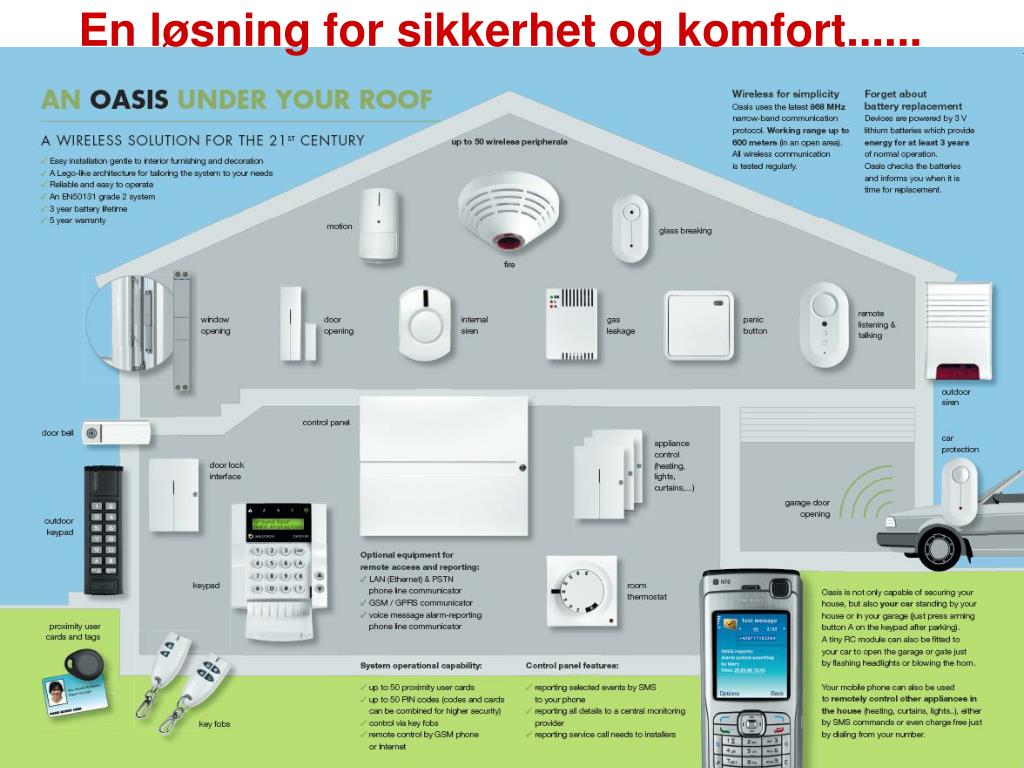

  3. En løsning for sikkerhet og komfort......

  4. Oasis JA-82: • 50 addresser for trådløse enheter (detektorer, RC, kodetastatur og sirener) • 50 posisjoner for brukerkoder eller/og proxy kort • 4 kablede innganger • (pluss 1 inngang på kodetastaturet) • (10 ekstra innganger via JA-82C modulen) • 3 seksjoner • Lithium batterier – levetid ca. 3 år • 868 MHz frekvens. Standard for Europa • Godkjent etter EN 50131 Grad 2 (bolig og mindre næring)

  5. Delaktivering Eksempel: Villa med en familie C KeyA A Kveldsaktivering Garasje…. A A B C Key B A+B Nattaktivering Hovedetasje + garasje A B C Key ABC A+B+C C A B Full aktivering A B

  6. Seksjonert system Eksempel: To familier i ett hus A B Kode og kort Olsen Olsen AKTIVERT C A B Kode og kort Jensen Jensen AKTIVERT C A B Hvis både A+B er aktivert, Vil også C være aktivert HELE HUSET AKTIVERT Inkl. felles seksjon C

  7. JK-82 inneholder: • Kontrollpanel med GSM modul • Trådløst kodetastatur • PIR detektor • Magnetkontakt • Innesirene • Fjernkontroll • Trådløs ringeklokke • Proximity kort • Strømforsyning, batteri etc.)

  8. Kodetastaturet Innebygget kortleser Tekst i to linjer Norsk språk Opplyste taster Tast for hjelpefunksjon (?)

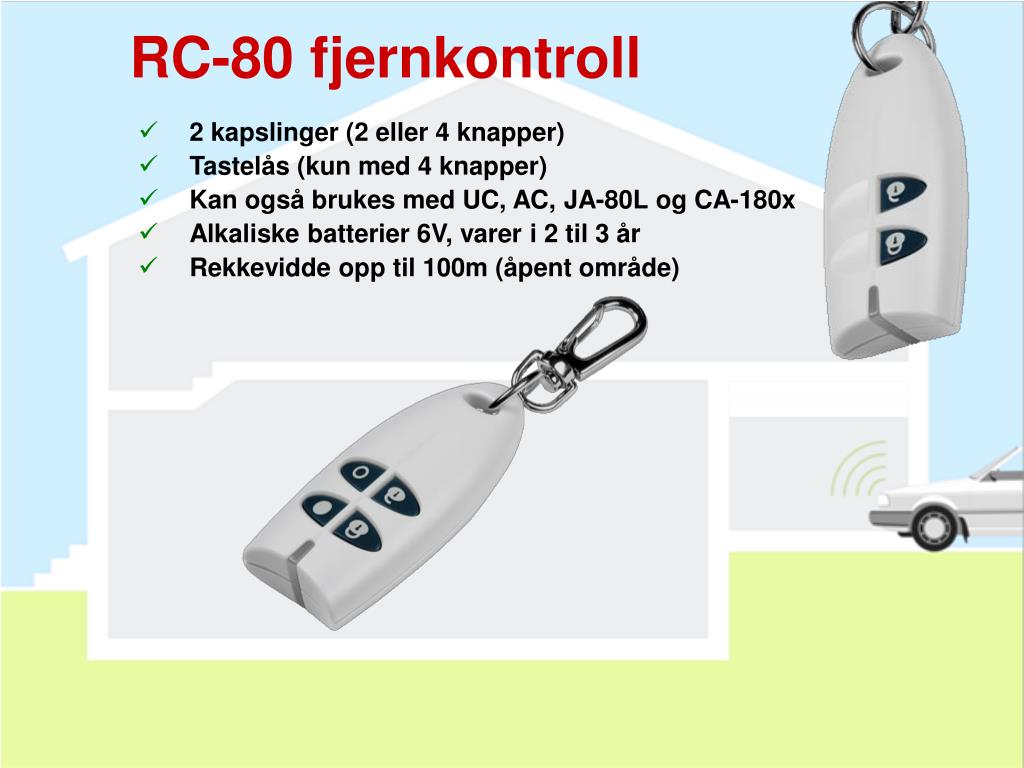

  9. RC-80 fjernkontroll • 2 kapslinger (2 eller 4 knapper) • Tastelås (kun med 4 knapper) • Kan også brukes med UC, AC, JA-80L og CA-180x • Alkaliske batterier 6V, varer i 2 til 3 år • Rekkevidde opp til 100m (åpent område)

  10. PC-01 proximity kort • RFID adgangskort (EM UNIQUE 125kHz) • Opp til 50 kort kan legges inn i systemet • Kortet har samme funksjon som en kode • For høyere sikkerhet kan både kode og kort brukes • PC-02 er en tag versjon

  11. RC-89 ringeklokke-knapp • Kommuniserer med JA-80L innesirene • Kan også brukes som panikkalarm mot JA-80K alarmpanelet (knappen holdes i 3 sek) • Kan kommunisere med AC og UC moduler • 6V alkalisk batteri • Rekkevidde opp til 200m (åpent område) Mr. Jones

  12. JA-80M detektor • Magnekontakt for dør og vindu • Universal sender (trigger på puls eller varig kontakt) • Brytere: • DEL / INS (forsinket / momentan reaksjon) • MG ON / MG OFF (på / av intern sensor) • 2 innganger: • TMP = tamper inngang (sabotasje) • IN = alarm inngang • 1x 1/2 AA lithium 3V batteri (3 års levetid ved 20 aktiveringer per dag)

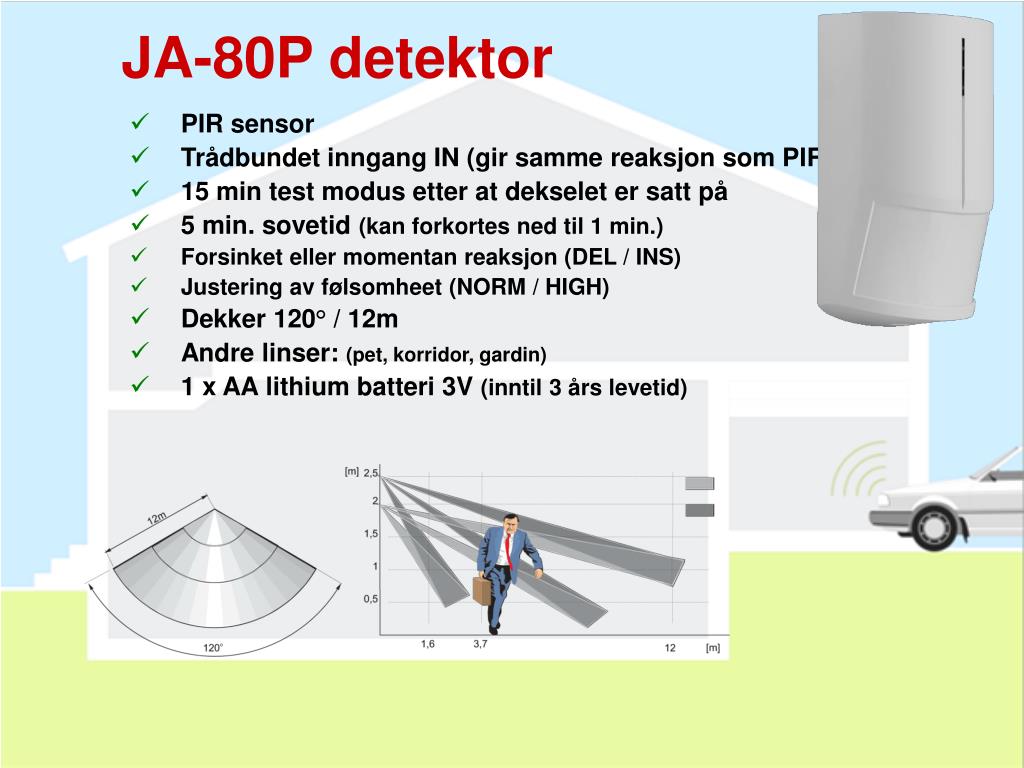

  13. JA-80P detektor • PIR sensor • Trådbundet inngang IN (gir samme reaksjon som PIR) • 15 min test modus etter at dekselet er satt på • 5 min. sovetid (kan forkortes ned til 1 min.) • Forsinket eller momentan reaksjon (DEL / INS) • Justering av følsomheet (NORM / HIGH) • Dekker 120° / 12m • Andre linser: (pet, korridor, gardin) • 1 x AA lithium batteri 3V (inntil 3 års levetid)

  14. JA-80L innesirene • Strømforsynes fra nettet Sabotasjealarm hvis den tas ut av stikkontakten mens det er alarm = ALARM BEKREFTELSE • Innrulleres ved innsetting i stikkontakten • Gir lyd ved: • Alarm • Ut- og inn-forsinkelse • Dørklokke - 8 melodier • Detektor - 8 melodier • LED indikerer PGY status • To lydnivåer (ved å holde knappen inne) • Tre klikk aktiverer/utkobler aktiveringslyd • Sjekker signalnivået ved å trykke på knappen

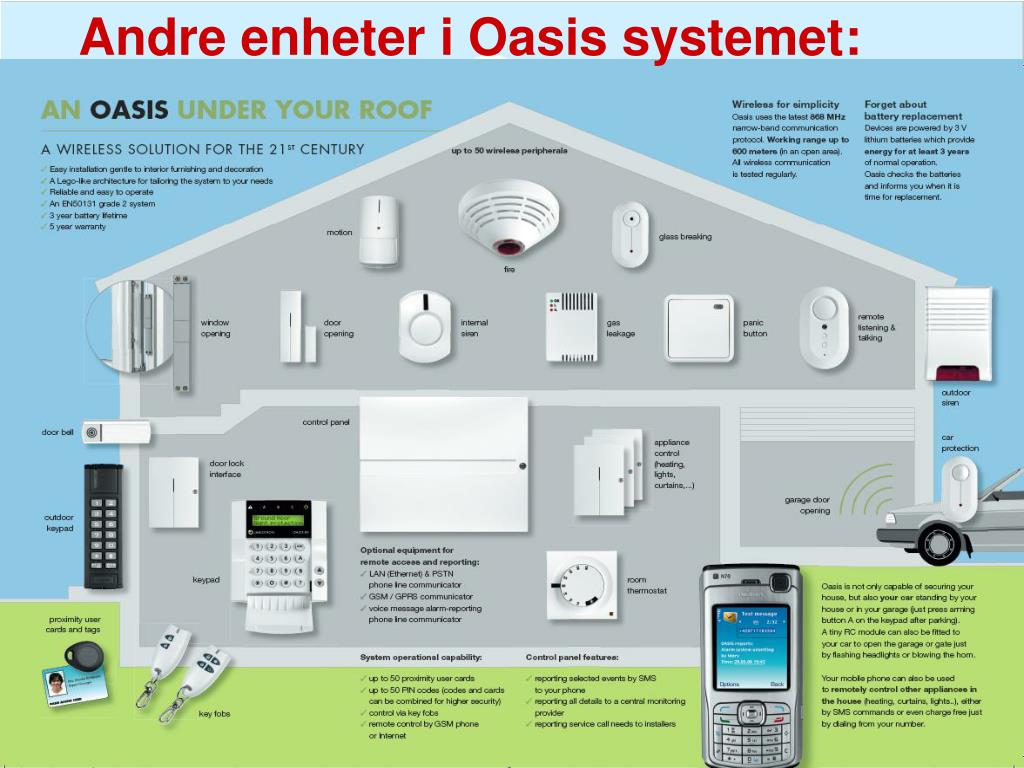

  15. Andre enheter i Oasis systemet:

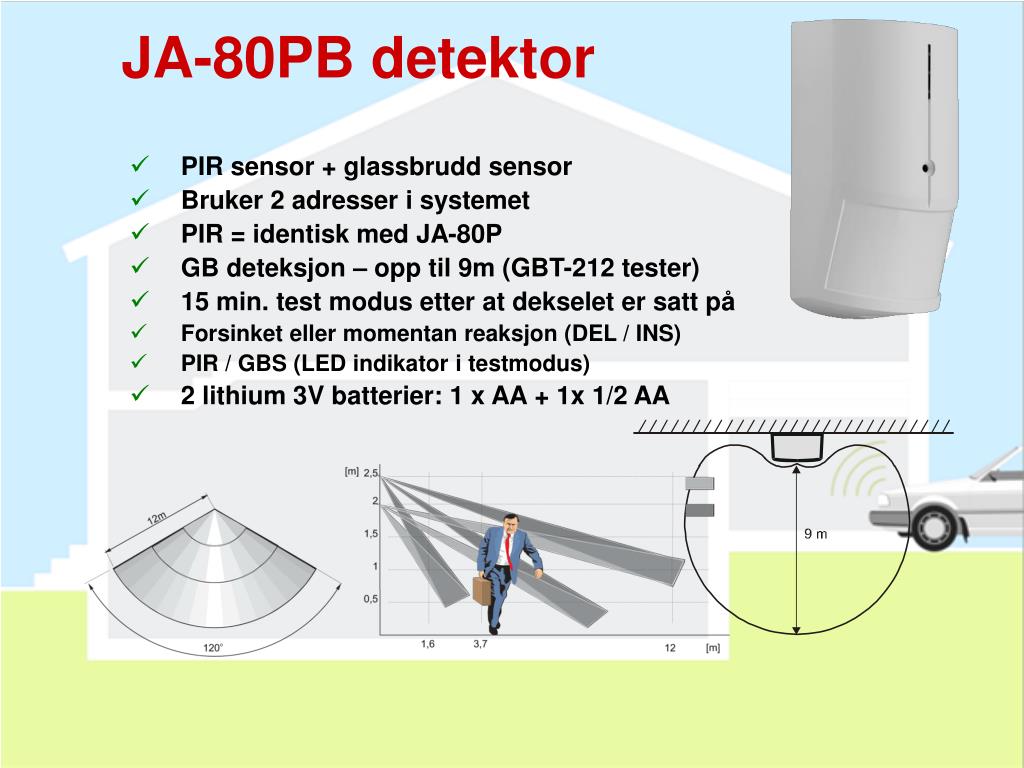

  16. JA-80PB detektor • PIR sensor + glassbrudd sensor • Bruker 2 adresser i systemet • PIR = identisk med JA-80P • GB deteksjon – opp til 9m (GBT-212 tester) • 15 min. test modus etter at dekselet er satt på • Forsinket eller momentan reaksjon (DEL / INS) • PIR / GBS (LED indikator i testmodus) • 2 lithium 3V batterier: 1 x AA + 1x 1/2 AA

  17. JA-80S detektor • Optisk + temp. (60°) • Testing med testknapp eller aerosol • Internsirene avstilles med testknappen • Jumpere: • FIRE / INS (brann / mommentan innbruddsalarm) • SIREN ON / OFF (intern sirene på/av) • 1x AA lithium 3V battery (3 års levetid)

  18. JA-80H utendørs kodetastatur Og WJ-80 interface • Innebygget RFID leser • Dørklokkefunksjon (for JA-80L) • Kan styre elektrisk sluttstykke (Z8-12V) • Kodetastaturet bruker Wiegand protokoll 26b (standard) Alarmpanel buss

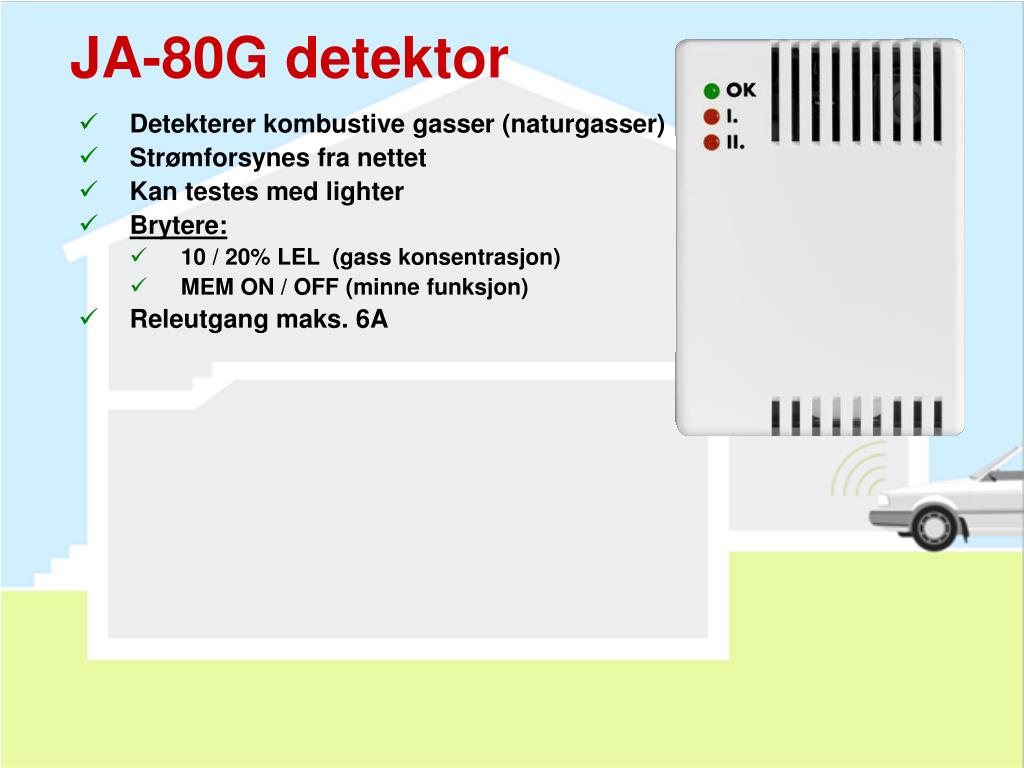

  19. JA-80G detektor • Detekterer kombustive gasser (naturgasser) • Strømforsynes fra nettet • Kan testes med lighter • Brytere: • 10 / 20% LEL (gass konsentrasjon) • MEM ON / OFF (minne funksjon) • Releutgang maks. 6A

  20. JA-85B detektor • Mini glassbruddetektor • Kan brukes innendørs eller i bil (CA-1802 eller 1803) • 15 min. test modus etter at dekselet er satt på • Brytere: • DEL / INS (forsinket / momentan) • Supervision ON / OFF (kommunikasjonsovervåking) • Detekterer opp til 9 meter (kan testes med GBT-212) • Kommunikasjon opp til 200 meter • 1 x AA lithium 3V batteri (3 års levetid)

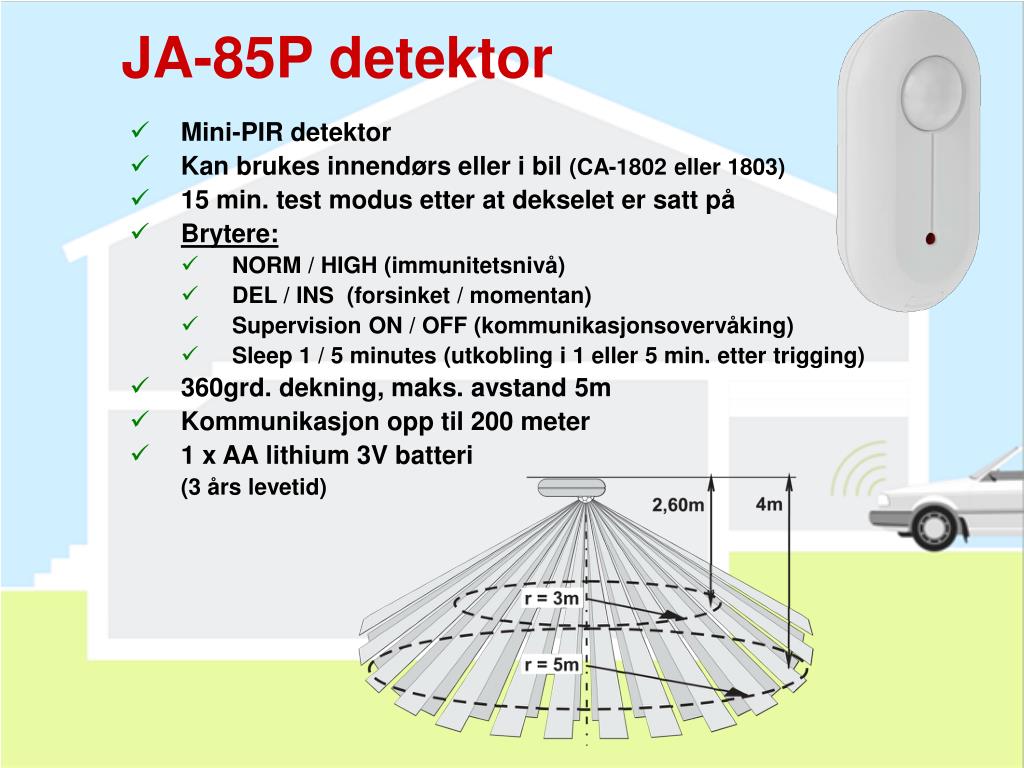

  21. JA-85P detektor • Mini-PIR detektor • Kan brukes innendørs eller i bil (CA-1802 eller 1803) • 15 min. test modus etter at dekselet er satt på • Brytere: • NORM / HIGH (immunitetsnivå) • DEL / INS (forsinket / momentan) • Supervision ON / OFF (kommunikasjonsovervåking) • Sleep 1 / 5 minutes (utkobling i 1 eller 5 min. etter trigging) • 360grd. dekning, maks. avstand 5m • Kommunikasjon opp til 200 meter • 1 x AA lithium 3V batteri (3 års levetid)

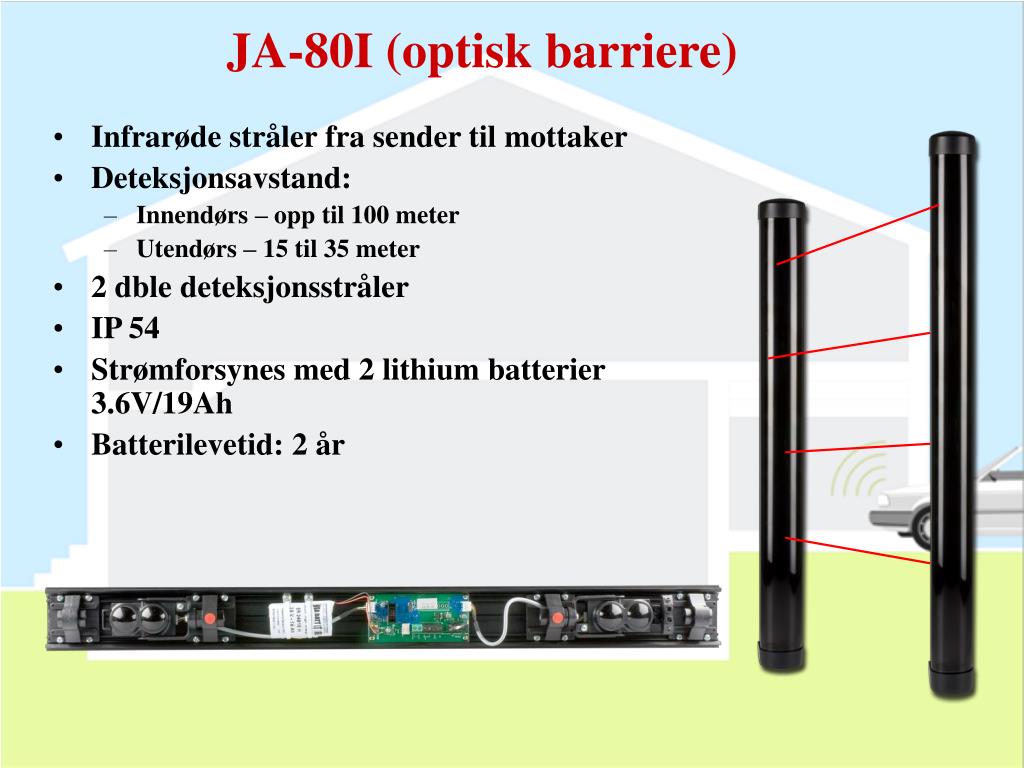

  22. JA-80I (optisk barriere) • Infrarøde stråler fra sender til mottaker • Deteksjonsavstand: • Innendørs – opp til 100 meter • Utendørs – 15 til 35 meter • 2 dble deteksjonsstråler • IP 54 • Strømforsynes med 2 lithium batterier 3.6V/19Ah • Batterilevetid: 2 år

  23. JA-82M detektor • Usynlig vindu- (dør-) detektor (EURO eller treramme) • Installeres i rammen på vindu eller dør • Brytere: • INS / DEL (momentan / forsinket) • TMP on / off (tamper av/på) • Status / pulse (status eller trigging på puls) • Trådløs rekkevidde opp til 200 meter (åpent område) • 2 x CR2354 lithium 3V batterier (3 års levetid ved 5 aktiveringer daglig) A B

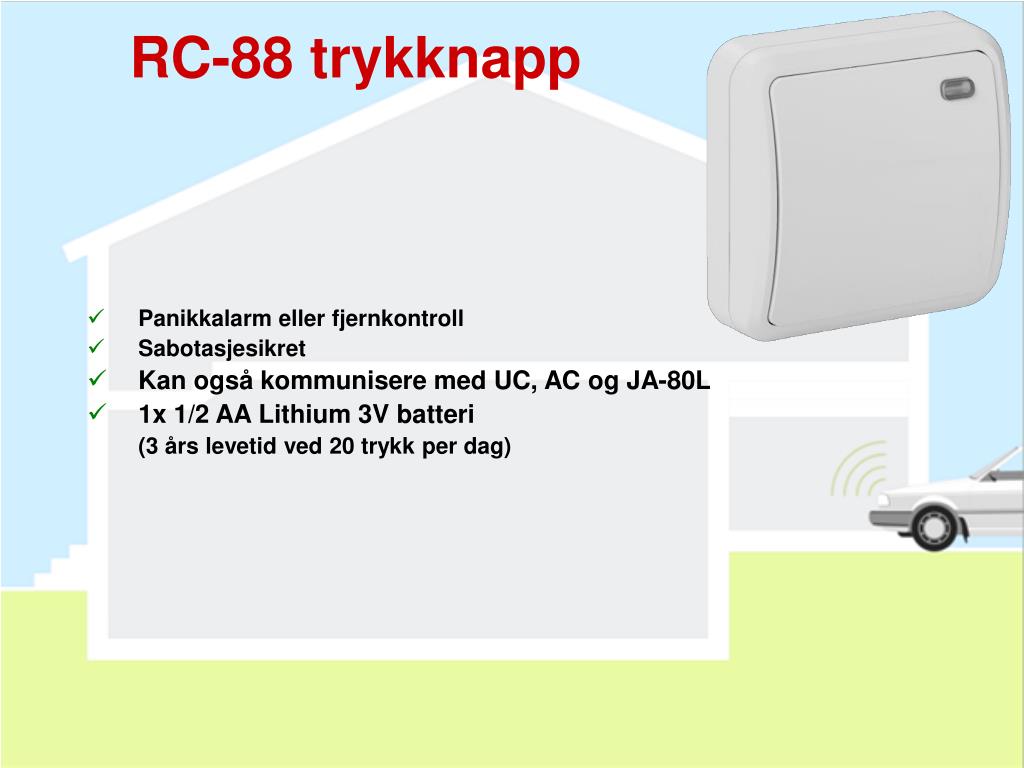

  24. RC-88 trykknapp • Panikkalarm eller fjernkontroll • Sabotasjesikret • Kan også kommunisere med UC, AC og JA-80L • 1x 1/2 AA Lithium 3V batteri (3 års levetid ved 20 trykk per dag)

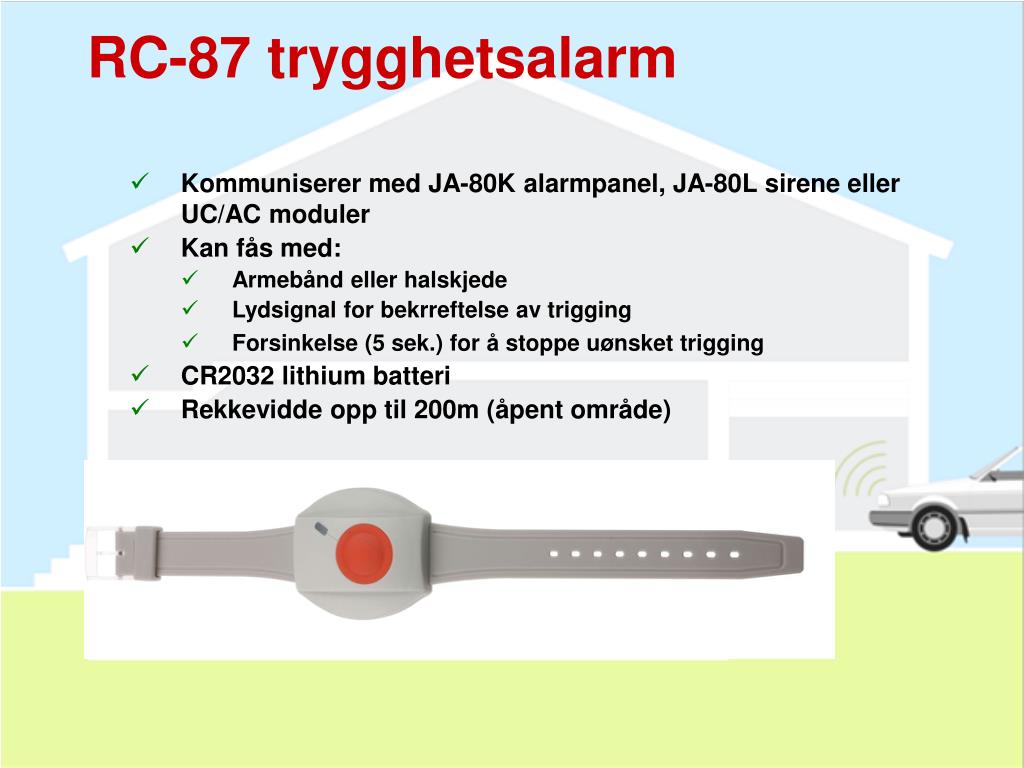

  25. RC-87trygghetsalarm • Kommuniserer med JA-80K alarmpanel, JA-80L sirene eller UC/AC moduler • Kan fås med: • Armebånd eller halskjede • Lydsignal for bekrreftelse av trigging • Forsinkelse (5 sek.) for å stoppe uønsket trigging • CR2032 lithium batteri • Rekkevidde opp til 200m (åpent område)

  26. JA-84P detektor med innebygget kamera • 3 i 1: • Blits • Camera • PIR

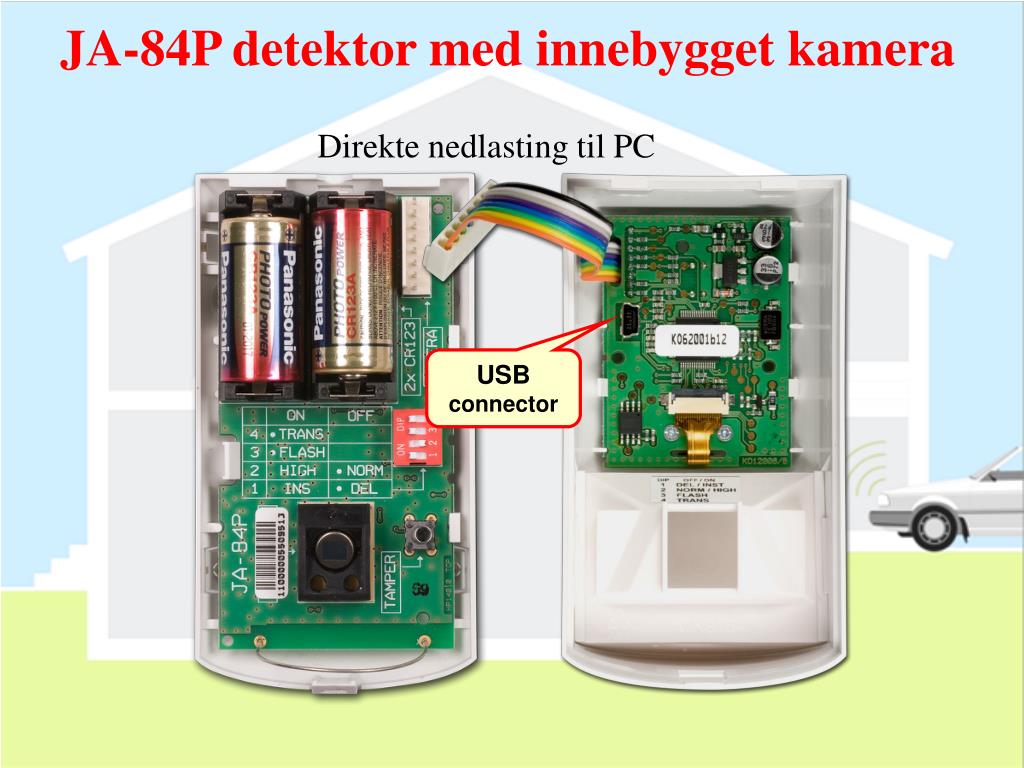

  27. JA-84P detektor med innebygget kamera Direkte nedlasting til PC USB connector

  28. JA-84P detektor med innebygget kamera • Kameraoppløsning: 160 x 120 B&W • Toveis kommunikasjon • Tar 4 bilder når den trigger en bevegelse: • 1x uten blits • 3x med blits • Dekningsområde for blits: maks. 3 meters • Minne kapasitet: 61 bilder • USB port • Overføring av foto til alarmpanel: ca. 15 sek. • Batterier: 2x CR-123A • Levetid ca. 3 år (inkl. 100 bildeserier) • Testes med fjernkontrollen • 4 innstillinger: • DEL / INS (forsinket / mommentan reaksjon) • NORM / HIGH (PIR analysering) • ON / OFF Flash (blits på/av) • ON / OFF Trans (bildeoverføring)

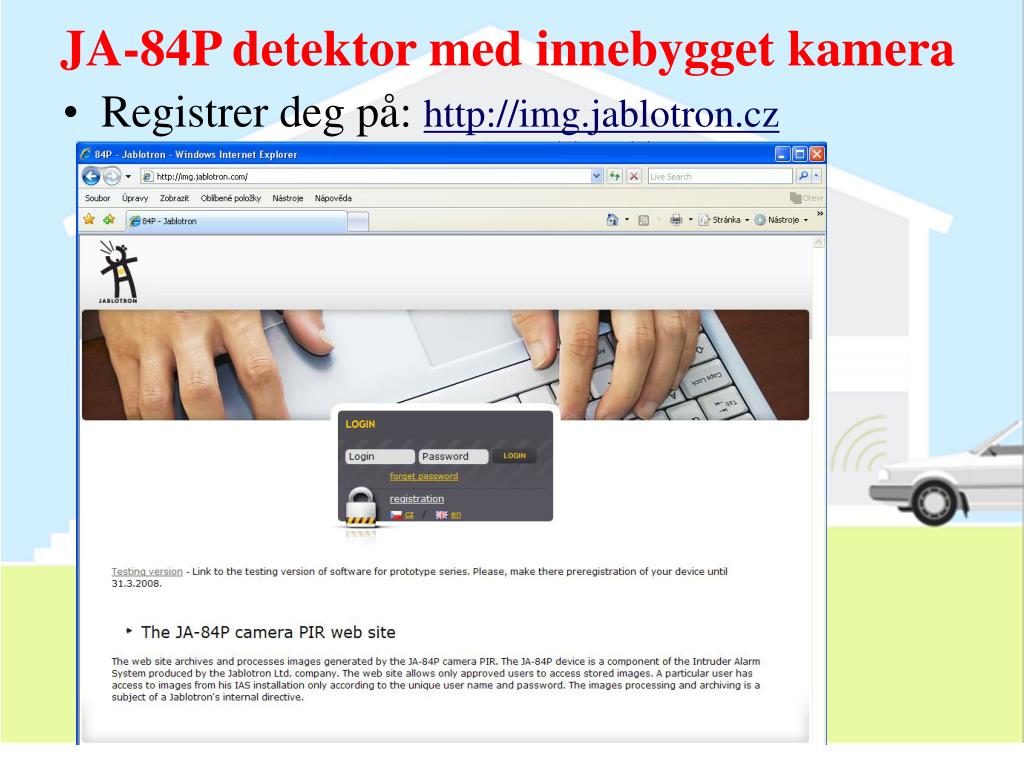

  29. JA-84P detektor med innebygget kamera • Registrer deg på: http://img.jablotron.cz

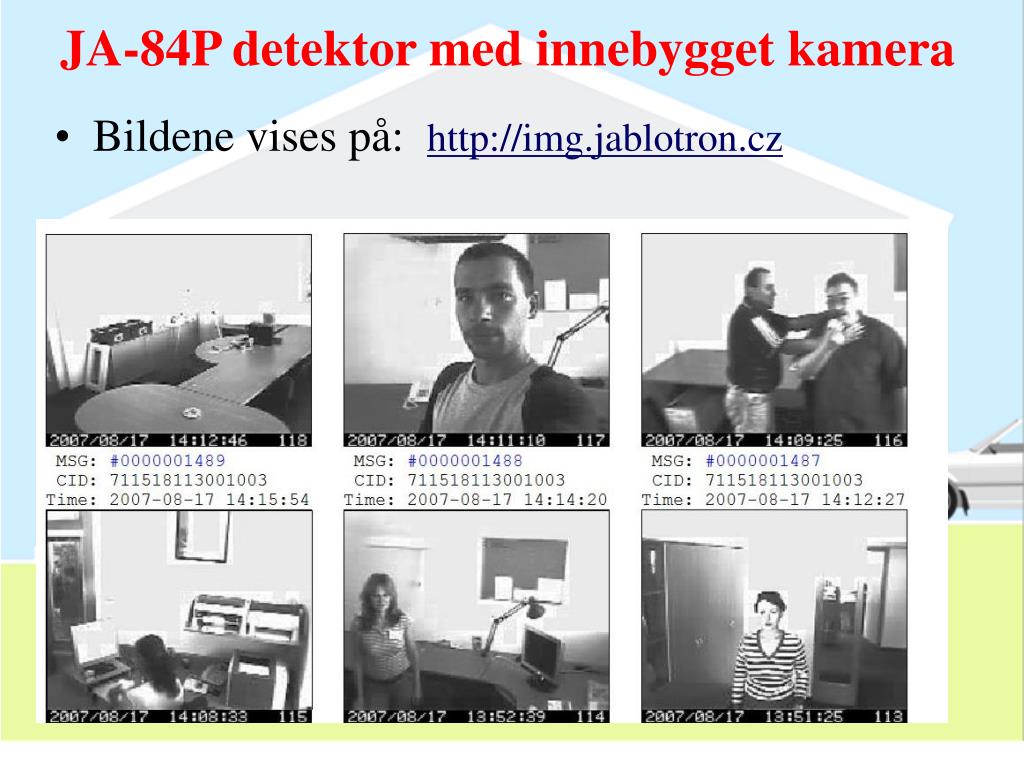

  30. JA-84P detektor med innebygget kamera • Bildene vises på: http://img.jablotron.cz

  31. JA-80A utendørsirene • Fullstendig trådløs!!! • Lydstyrken øker gradvis • Maks. sirenetid: 3 min. • Blinker i 30 min. etter alarm • Jumpere: • 50 / 25 s. (kommunikasjonsintervall med alarmpanelet) • LED ON / OFF (blinking hvert minutt) • Innrulleres ved tilkobling av batteri • Lithium batteri BAT-80 (maks. levetid 3 til 5 år)

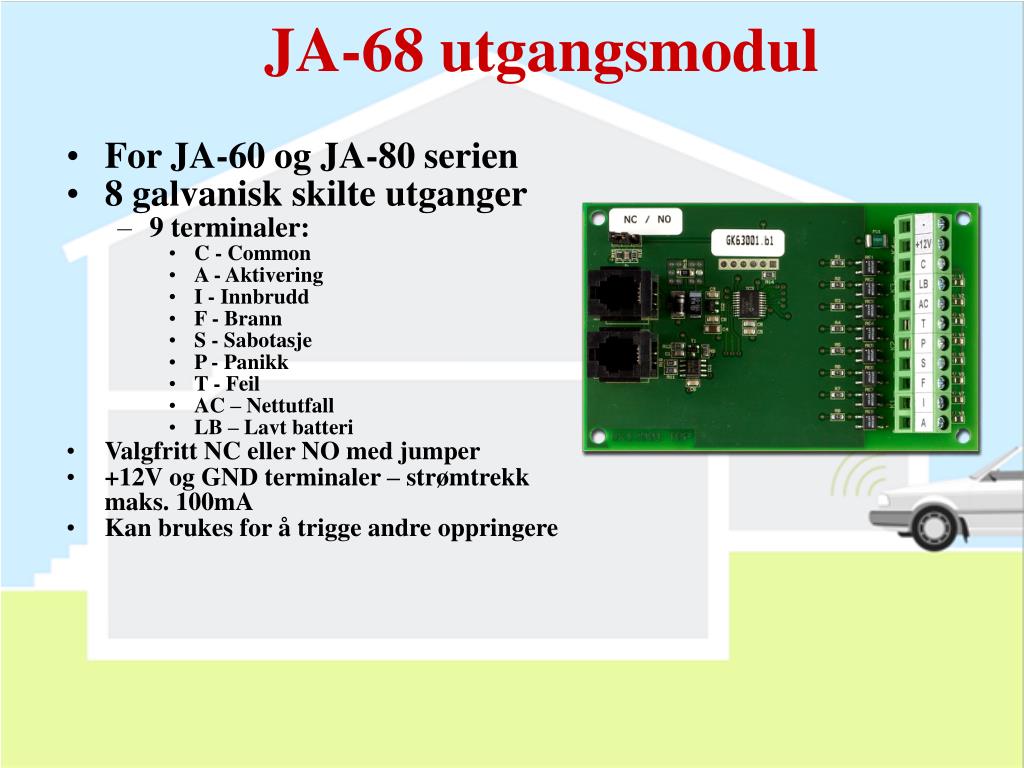

  32. JA-68 utgangsmodul • For JA-60 og JA-80 serien • 8 galvanisk skilte utganger • 9 terminaler: • C - Common • A - Aktivering • I - Innbrudd • F - Brann • S - Sabotasje • P - Panikk • T - Feil • AC – Nettutfall • LB – Lavt batteri • Valgfritt NC eller NO med jumper • +12V og GND terminaler – strømtrekk maks. 100mA • Kan brukes for å trigge andre oppringere

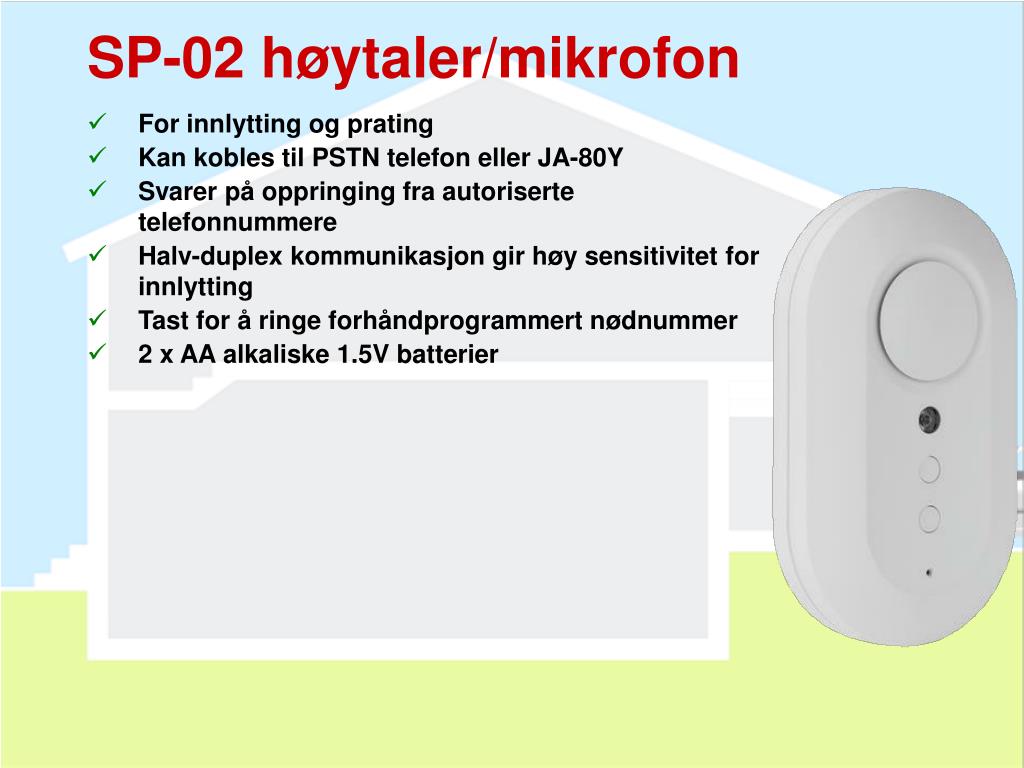

  33. SP-02 høytaler/mikrofon • For innlytting og prating • Kan kobles til PSTN telefon eller JA-80Y • Svarer på oppringing fra autoriserte telefonnummere • Halv-duplex kommunikasjon gir høy sensitivitet for innlytting • Tast for å ringe forhåndprogrammert nødnummer • 2 x AA alkaliske 1.5V batterier

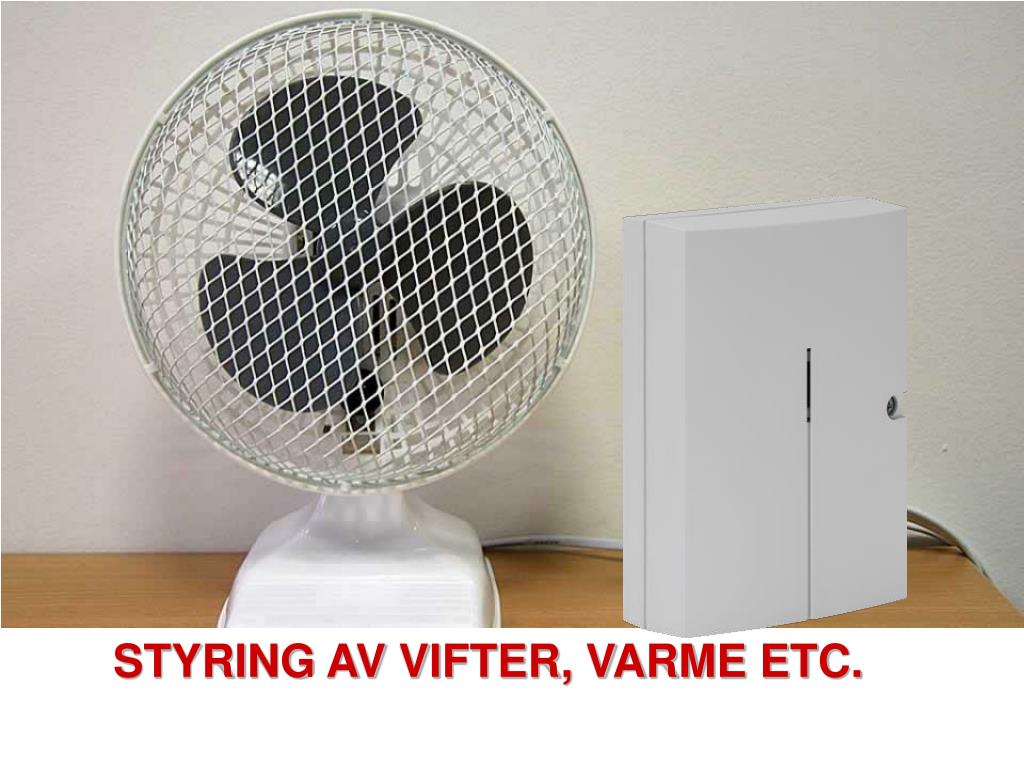

  34. STYRING AV VIFTER, VARME ETC.

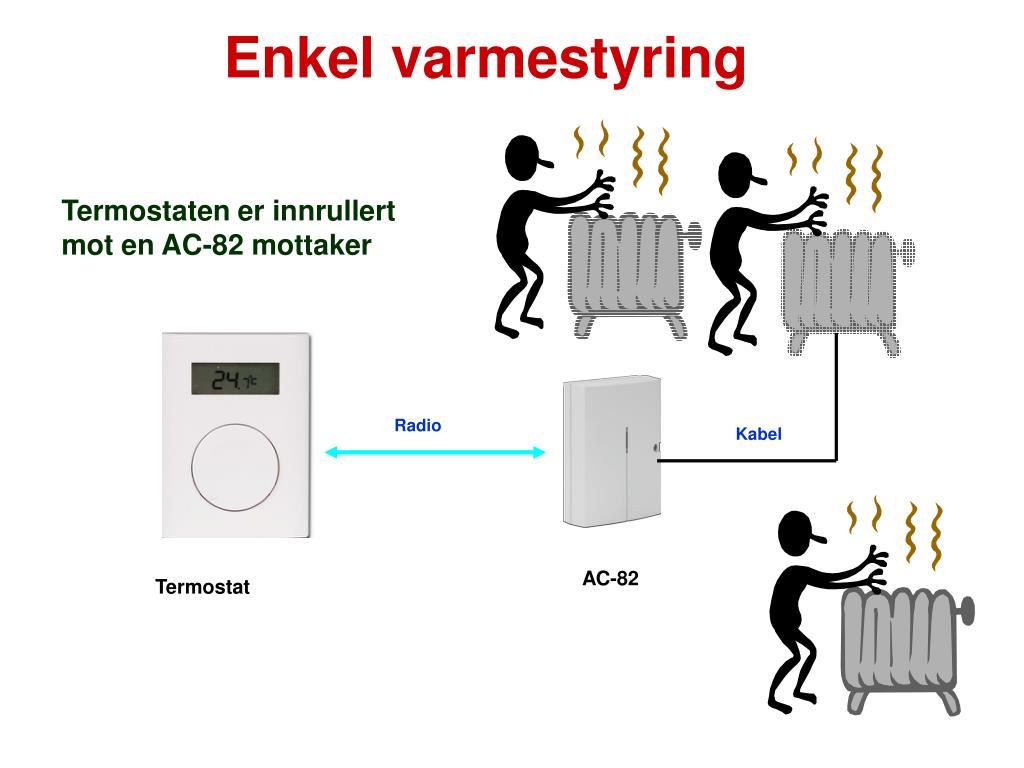

  35. Enkel varmestyring Termostaten er innrullert mot en AC-82 mottaker Radio Kabel AC-82 Termostat

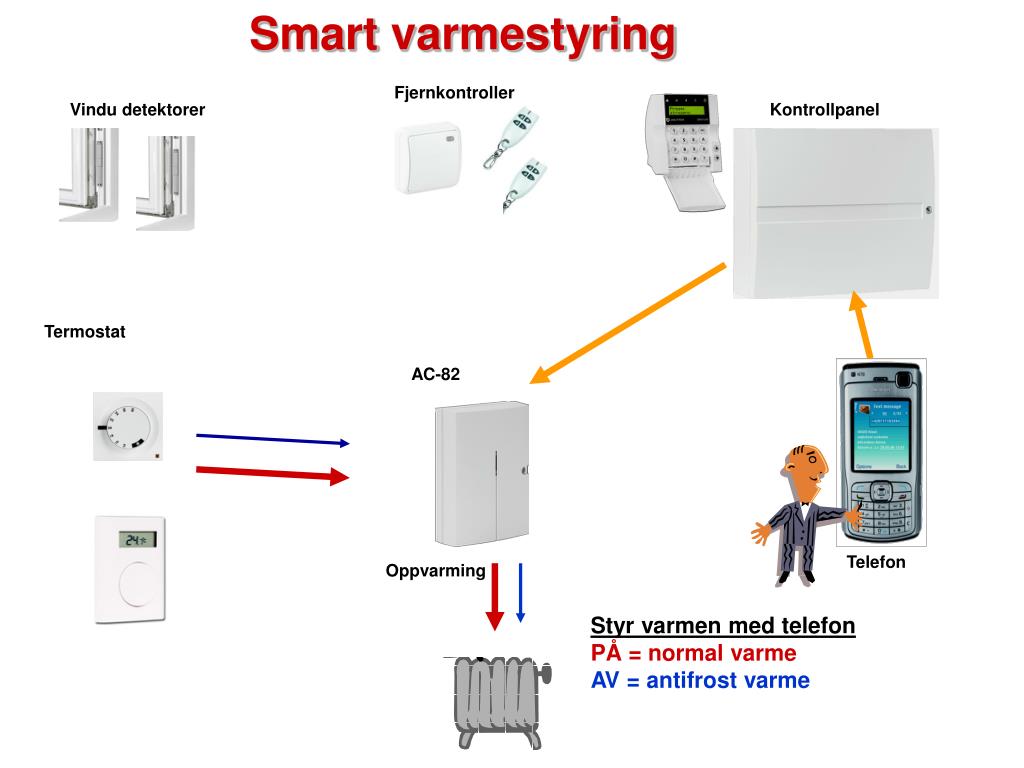

  36. Smart varmestyring Fjernkontroller Vindu detektorer Kontrollpanel Termostat AC-82 Telefon Oppvarming Styr varmen med telefon PÅ = normal varme AV = antifrost varme

  37. Hendelsesrapportering Telefon nettverk INTERNET og eller Alarm- Mottaker- Sentral Varsling til bruker Oasis

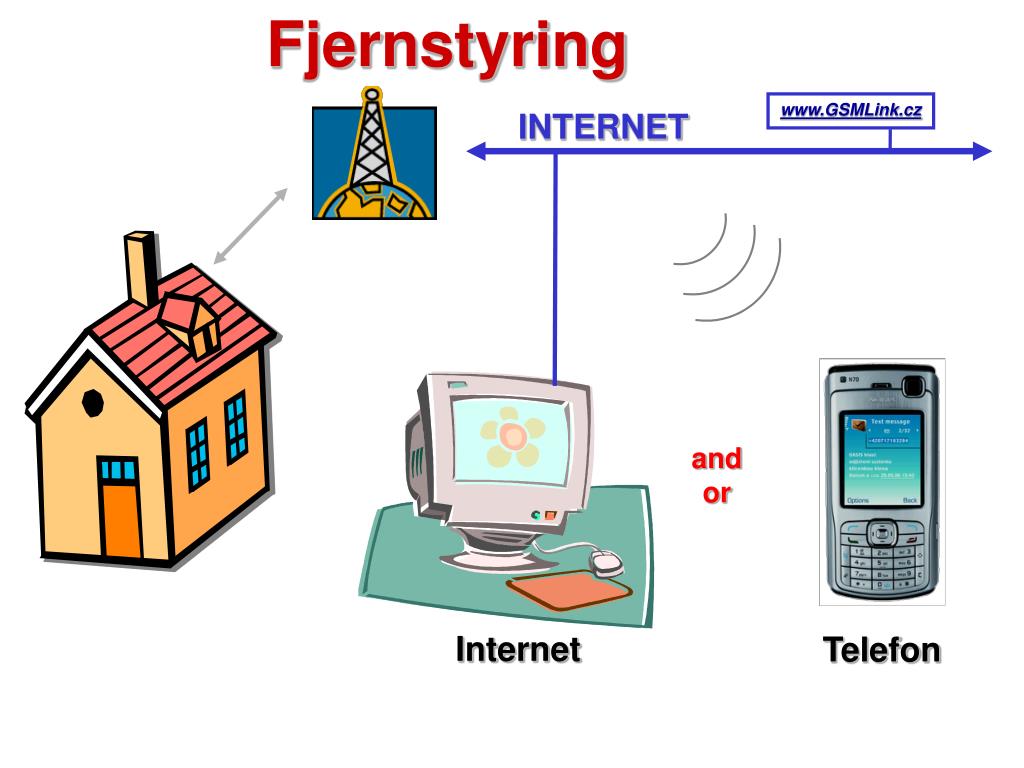

  38. Fjernstyring www.GSMLink.cz INTERNET and or Internet Telefon

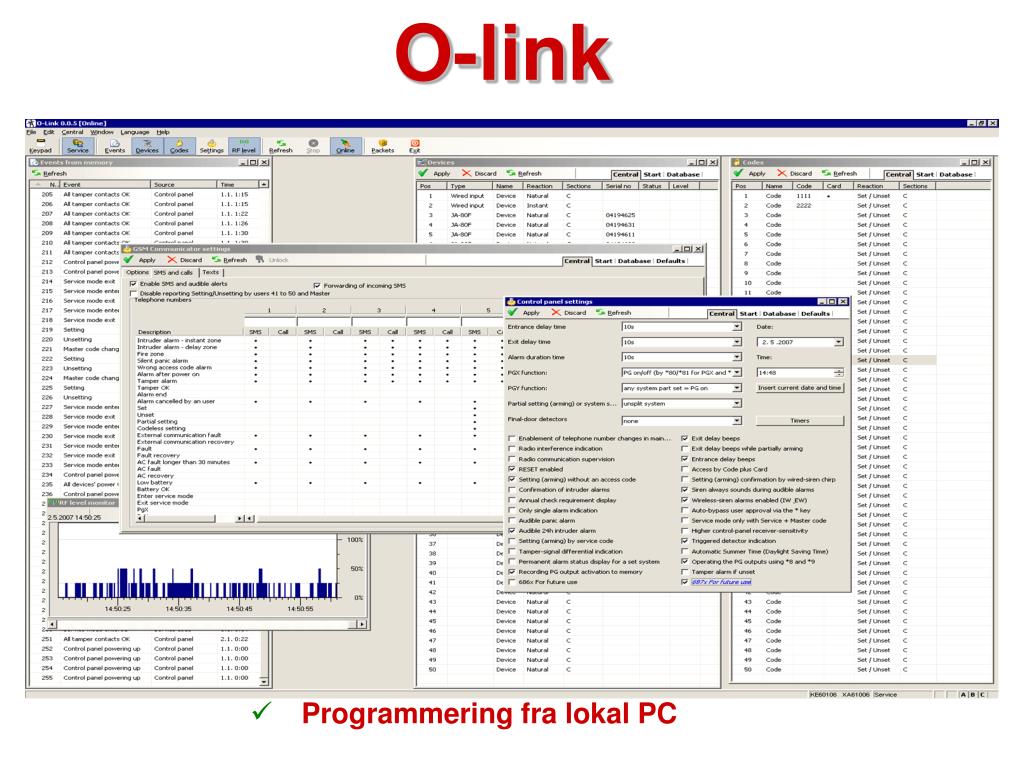

  39. O-link • Programmering fra lokal PC

  40. GSMLink • Fjernstyring via Internet www.GSMLink.cz
