PLC -programovatelné automaty

1. PLC -programovatelné automaty Automatizační technika

3. Bloková struktura programovatelného automatu

6. Definice PLC podle IEC 1131-1 Programovatelný logický automat (PLC) je číslicový elektronický systém navržený pro použití v průmyslovém prostředí, který používá programovatelnou paměť pro uložení uživatelsky orientovaných instrukcí sloužících k implementaci specifických funkcí, jako jsou logické funkce, funkce pro vytváření sekvencí, funkce pro časování, funkce pro čítání a funkce pro aritmetické výpočty, a to za účelem řízení různých typů výrobních strojů a procesů pomocí číslicových a analogovýchvstupů a výstupů

7. Funkce PLC

8. Různá označení pro PLC • PLC - Programmable Logic Controller • PC - Programmmable Controller • SPS - Speicher Programmierbare Steuerung • FPC - Free Programmable Controller • PA - Programovatelný automat • špatné překlady: kontrolér, řadič, regulátor,….

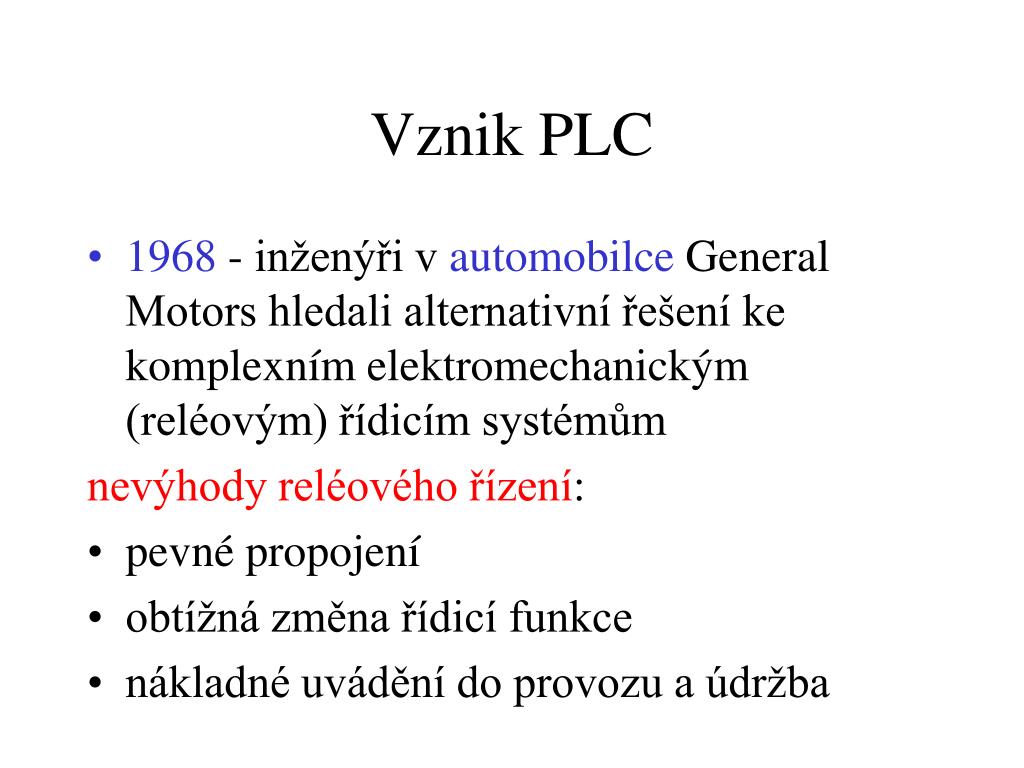

9. Vznik PLC • 1968 - inženýři v automobilce General Motors hledali alternativní řešení ke komplexním elektromechanickým (reléovým) řídicím systémům nevýhody reléového řízení: • pevné propojení • obtížná změna řídicí funkce • nákladné uvádění do provozu a údržba

10. Požadavky na nový řídicí systém • jednoduché programování • změny programu beze změn v zapojení • menší, levnější a spolehlivější než odpovídající reléové řízení • jednoduché uvádění do provozu • jednoduchá a levná údržba

11. První PLC (sedmdesátá léta) • jednoduchý systém umožňující připojení a zpracovávání binárních signálů • pouze logické operace • jednobitový procesor • programování v grafickém jazyku podobném reléovým schématům zapojení (rekvalifikace dělníků)

12. PLC dnes • průmyslový mikropočítač přizpůsobený nasazení v podmínkách průmyslové výroby • odolný proti rázům, prachu, výkyvům teplot,vlhkosti, elekrickému i elekromagnetickému rušení • klíčový prvek průmyslové automatizace

13. Třídění PLC Hlediska : • velikost (počet I/O) • provedení • počet procesorů

14. Typy PLC - podle 1. velikosti I • mikro PLC - (někdy název programovatelná relé) do 20 I/O, malá paměť, bez možnosti komunikace (např. Siemens: LOGO!, Mitsubishi: ALFA, Moeller: EASY) • malá PLC (někdy označení mikro) - do 128 I/O, některá velmi výkonná i s možností komunikace (např. Festo: FEC20, FEC30, Siemens: S7-200, Teco: TECOMAT TC600 )

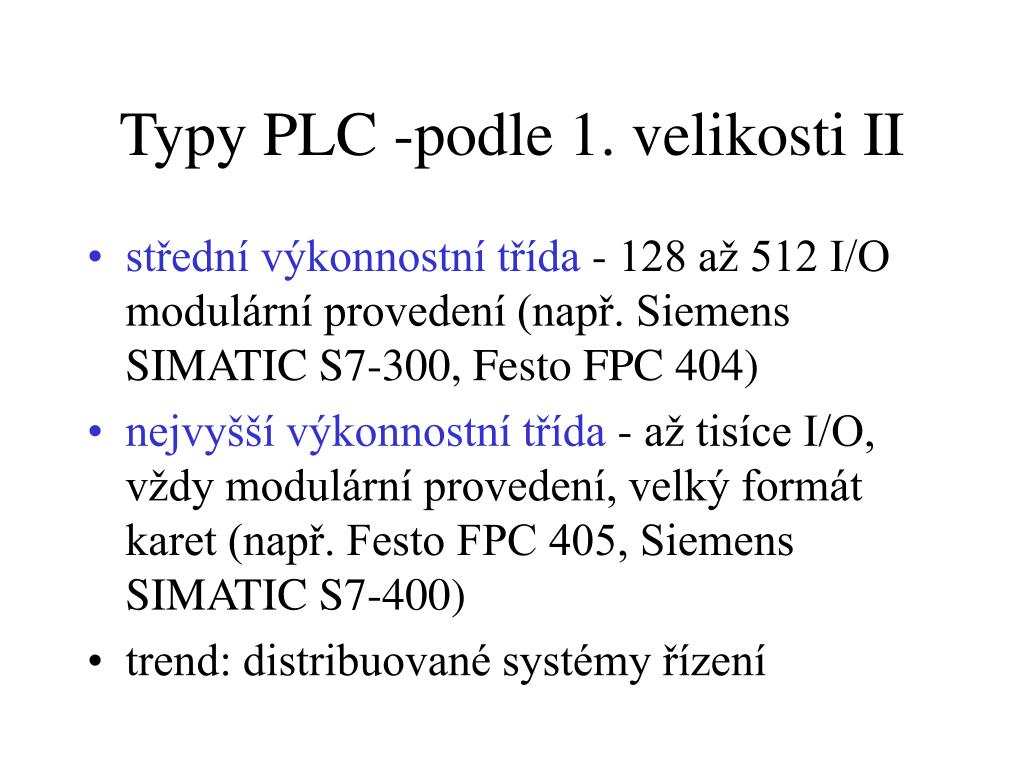

15. Typy PLC -podle 1. velikosti II • střední výkonnostní třída - 128 až 512 I/O modulární provedení (např. Siemens SIMATIC S7-300, Festo FPC 404) • nejvyšší výkonnostní třída - až tisíce I/O, vždy modulární provedení, velký formát karet (např. Festo FPC 405, Siemens SIMATIC S7-400) • trend: distribuované systémy řízení

16. Typy PLC - podle 2. provedení • kompaktní - vše v jednom - napájecí zdroj, CPU a vstupy a výstupy jsou v jednom modulu, PLC lze rozšiřovat pomocí dalších funkčních modulů • modulární- různé typy modularity - napájecí zdroj, CPU a vstupy a výstupy jsou v samostatných modulech, tato PLC lze rozšířit o více modulů než kompaktní PLC

17. Kompaktní PLC - uživatelský pohled Ovládací prvky (RUN, STOP) a seřizovací prvky (trimmer) Pouzdro LED-vstupy Diagnostika chodu Vstupy LED-výstupy Výstupy Komunikačníkanály

18. Pouzdro Kompaktní PLC: • pouzdro, kazeta, vana • montáž na lištu DIN do rozvaděče • svorkovnice • rozšíření pomocí kompaktních rozšiřujících modulů

19. Kompaktní PLC a rozšiřující modul

20. Modulární PLC - uživatelský pohled - tzv. konfigurace Modul napájení Modul CPU Signálové moduly(binární, analogové) Základní rám Expanzní (propojovací) moduly Rozšiřující rám Signálové moduly Komunikační moduly Speciální moduly

21. Základní a rozšiřující rám Modulární PLC: • rám, nosná deska, lišta • systémová a napájecí sběrnice • zásuvné moduly (periferní jednotky) • rozšiřující rám • expanzní moduly (umožňují propojení základního a rozšiřujícího rámu) • různé šířky rámů (11“,13“,15“,19“)

22. Modulární PLC

23. Typy PLC-podle 3. počtu procesorů • Jednoprocesorová - některá mohou umožňovat i multitasking (kvaziparalelní běh několika procesů) • Víceprocesorová - většina modulárních PLC (komunikační a speciální moduly mají většinou vlastní procesor) - je možný multiprocessing (paralelní běh několika procesů), např. FESTO FPC 404

24. Aplikační oblasti PLC Podle časopisu Control Engineering : • 87 % pro řízení strojů • 58 % pro řízení procesů • 40 % pro řízení pohybů velká aplikační oblast budoucnosti: • řízení budov

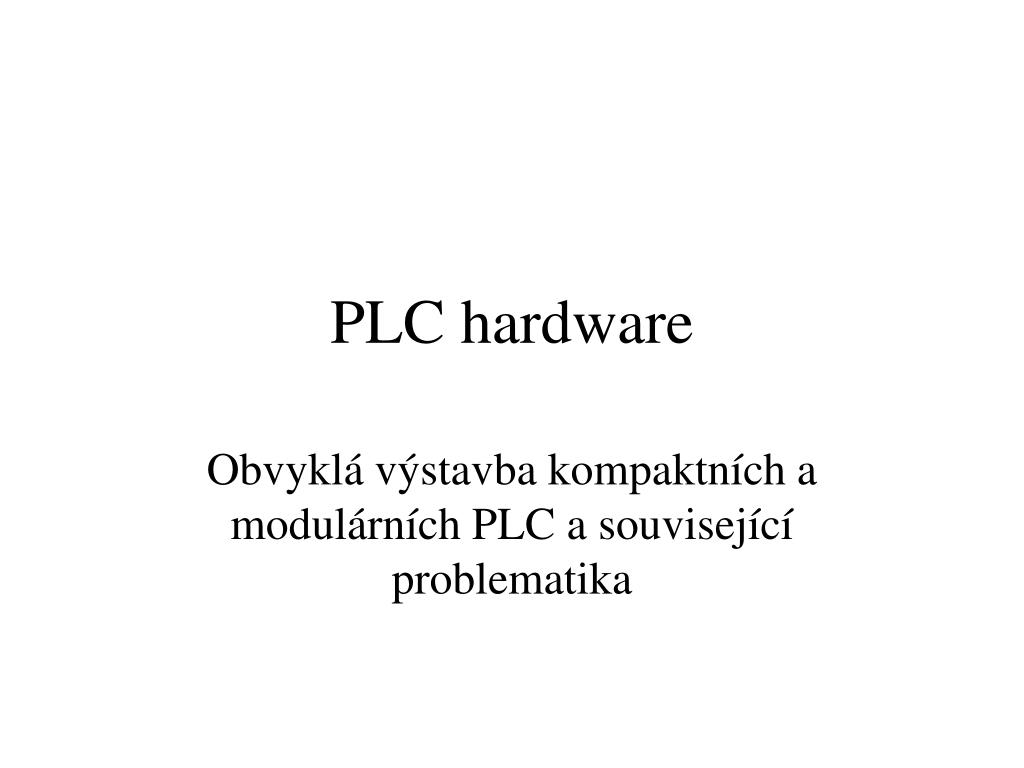

25. PLC hardware Obvyklá výstavba kompaktních a modulárních PLC a související problematika

26. Zdroj • nejčastěji 24 V DC nebo 230 V AC • buď integrován v modulu CPU • nebo v samostatném modulu • řada modulů zdrojů s různými výkony (podle potřeby dalších periferních jednotek) pozor na správnou konfiguraci! (vyspělá programovací prostředí podporují správný výběr zdrojového modulu )

27. Centrální procesorová jednotka - -CPU (Central Processor Unit) • jádro PLC určující výkonnost • jednoprocesorová i víceprocesorová (matematické koprocesory, komunikační procesory, vstupně-výstupní procesory) • operační rychlost posuzována podle doby cyklu (doba zpracování 1000 logických instrukcí) … 10-1 až 101 milisekund • různá CPU pro daný typ automatu (rychlost, oper. paměť, cena)

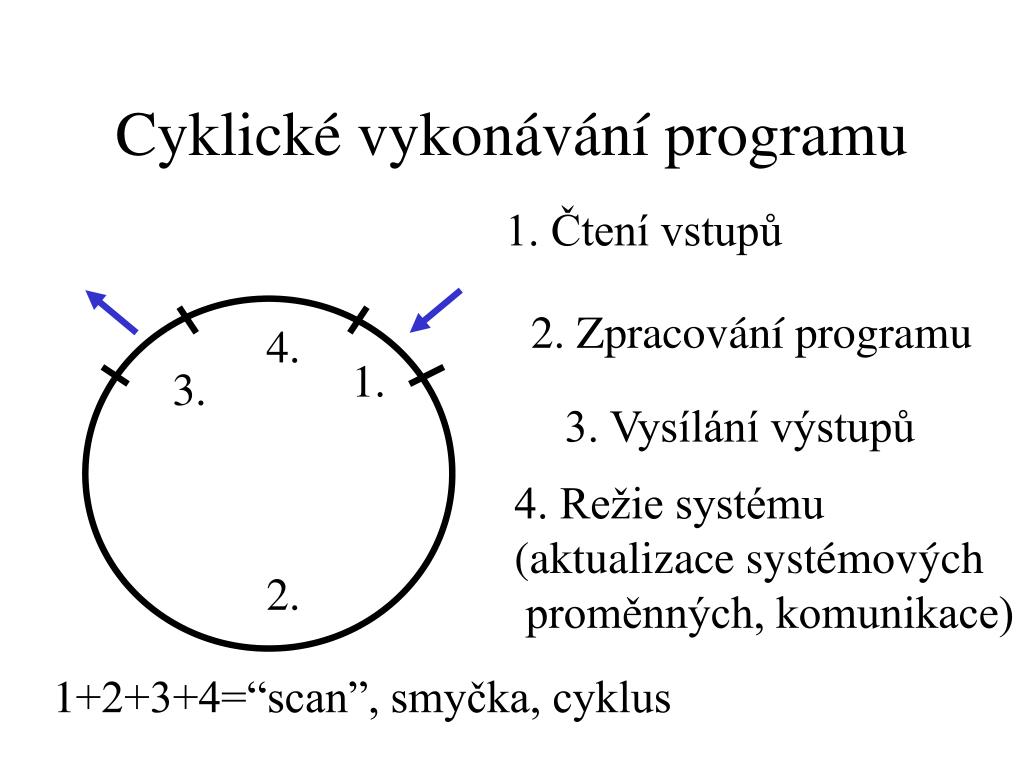

28. Cyklické vykonávání programu 1. Čtení vstupů 2. Zpracování programu 4. 1. 3. 3. Vysílání výstupů 4. Režie systému (aktualizace systémových proměnných, komunikace) 2. 1+2+3+4=“scan”, smyčka, cyklus

29. Senzor Cesta I/O signálů v PLC Input Image (obraz vstupů) Input Modul Program pro PLC Output Image (obraz výstupů) Output Modul Aktor

30. CPU - paměťový prostor • Systémová paměť - systémový program, (operační systém) - EPROM • Paměť dat - systémové registry, uživatelské registry, zápisníkové registry ( merkery, flagy), čítače, časovače, vyrovnávací registry pro obrazy vstupů a výstupů (Input Image, Output Image) - RAM (RWM) • Uživatelská paměť- uživatelský program (soubor tzv. procesů) - EPROM (EEPROM)

31. Moduly binárních (digitálních) vstupů - DI-princip Detekce chybného napětí Zpoždění signálu(filtrace) Optočlen (fotodioda + fototranzistor) Galvanické oddělení Vstupní signálz TP Signál přicházející do CPU Signalizace (LED)

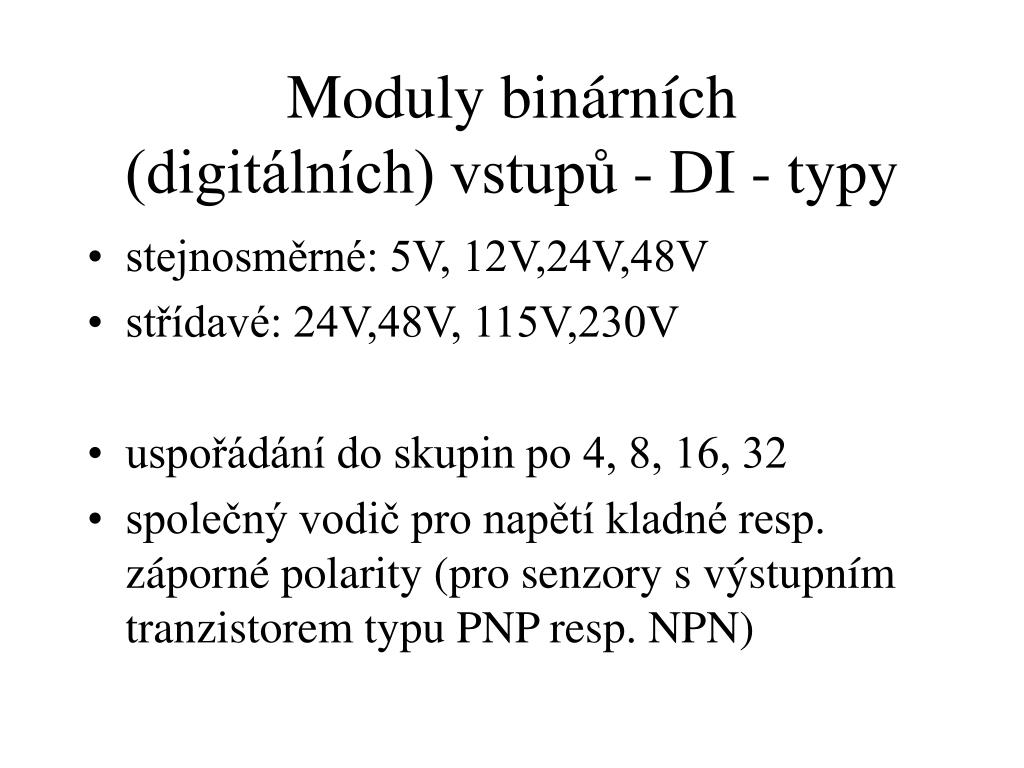

32. Moduly binárních (digitálních) vstupů - DI - typy • stejnosměrné: 5V, 12V,24V,48V • střídavé: 24V,48V, 115V,230V • uspořádání do skupin po 4, 8, 16, 32 • společný vodič pro napětí kladné resp. záporné polarity (pro senzory s výstupním tranzistorem typu PNP resp. NPN)

33. Moduly binárních (digitálních) výstupů -DO-princip Optočlen (fotodioda + fototranzistor) Zesílení signálu Ochrana před zkratem Galvanické oddělení Signál přicházející od CPU Výstupní signáldo TP Signalizace (LED)

34. Moduly binárních (digitálních) výstupů - DO - typy • pro stejnosměrné spínané napětí se spínacími prvky tranzistorovými typu NPN i PNP: 24V,48V • pro střídavé spínané napětí : 24 až 250V AC,24 až 48V AC, 115V až 230V AC se spínacími jednotkami triakovými • pro stejnosměrné i střídavé napětí (do 250 V AC/ 60V DC) se spínacími prvky reléovými

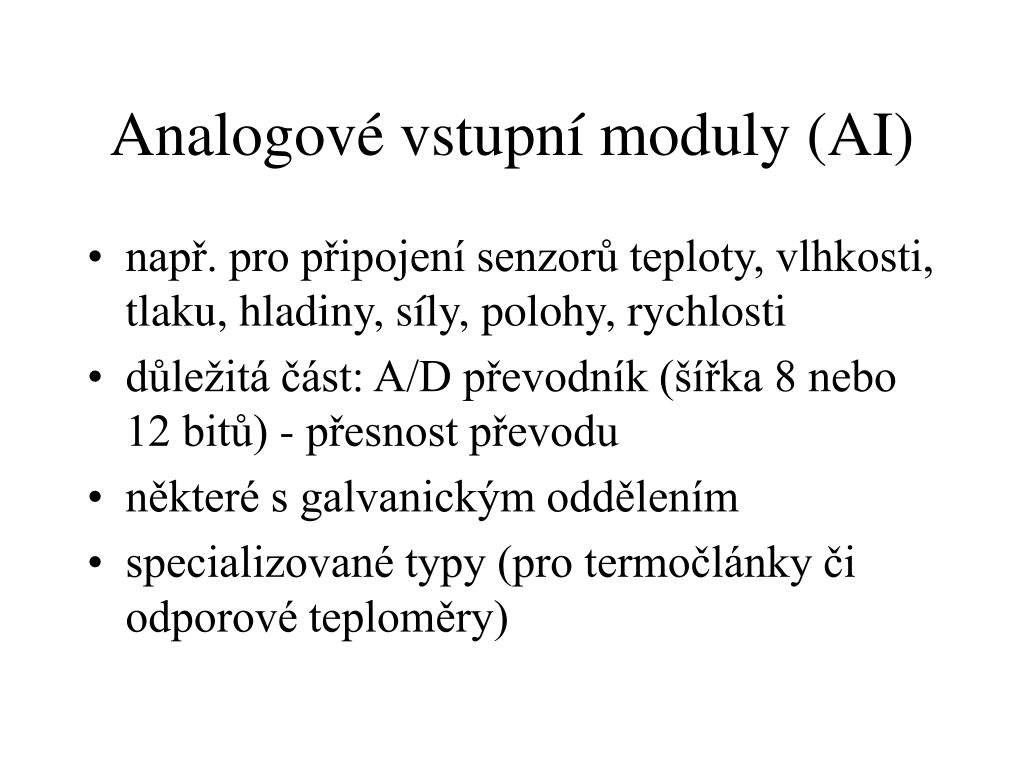

35. Analogové vstupní moduly (AI) • např. pro připojení senzorů teploty, vlhkosti, tlaku, hladiny, síly, polohy, rychlosti • důležitá část: A/D převodník (šířka 8 nebo 12 bitů) - přesnost převodu • některé s galvanickým oddělením • specializované typy (pro termočlánky či odporové teploměry)

36. Analogové výstupní moduly (AO) • pro ovládání akčních členů či zařízení se spojitým vstupním signálem - např. servopohony, frekvenční měniče, ručkové měřicí přístroje … • D/A převodník (8 nebo 12 bitů) • napěťové • proudové - aktivní - akční člen napájen přímo z automatu, omezen jeho max. odpor - pasivní- akční člen musí mít vlastní zdroj proudu

37. PLC -SW vybavení Systémové programové vybavení Uživatelské programové vybavení

38. Systémové programové vybavení I • Systémový program (operační systém - OS) HW závislý - každý výrobce jiný systém • jednoúlohové zpracovávání uživatelského programu bez přerušení • víceúlohové zpracovávání (multitasking) na jednom procesoru příp. i s přerušením • víceúlohové zpracovávání (multitasking) na více procesorech včetně přerušení

40. Časovače

41. Časovače

42. Časovače

43. Čítače

44. Čítače

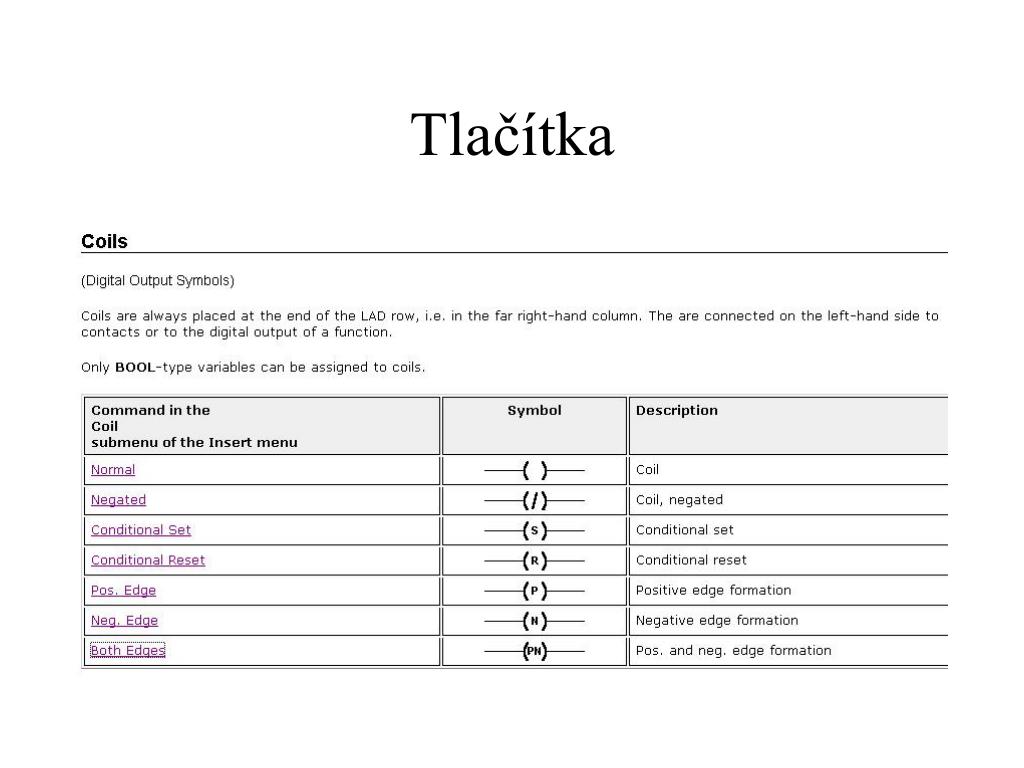

45. Tlačítka
