C6000 的优势

C6000 的优势. 全球具有最快处理速度的嵌入式芯片，更能体现 DSP 的优势所在 相比 C2000 、 C5000 具有更高性能，对 C/C++ 类库更好的支持，方便算法的移植与评估 在图像处理、通信编解码、网络传输等方面有专门的接口或协处理器，更易开发 专门为 VOIP ， IPTV ， HDTV ， DVS 等热门领域提供解决方案. Floating Point. Multi-core. C64x ™ DSP 1.1 GHz. Highest Performance. C62x ™. C6713. C6000 系列产品线.

aaron
Télécharger la présentation

C6000 的优势

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. C6000的优势 全球具有最快处理速度的嵌入式芯片，更能体现DSP的优势所在 相比C2000、C5000具有更高性能，对C/C++类库更好的支持，方便算法的移植与评估 在图像处理、通信编解码、网络传输等方面有专门的接口或协处理器，更易开发 专门为VOIP，IPTV，HDTV，DVS等热门领域提供解决方案

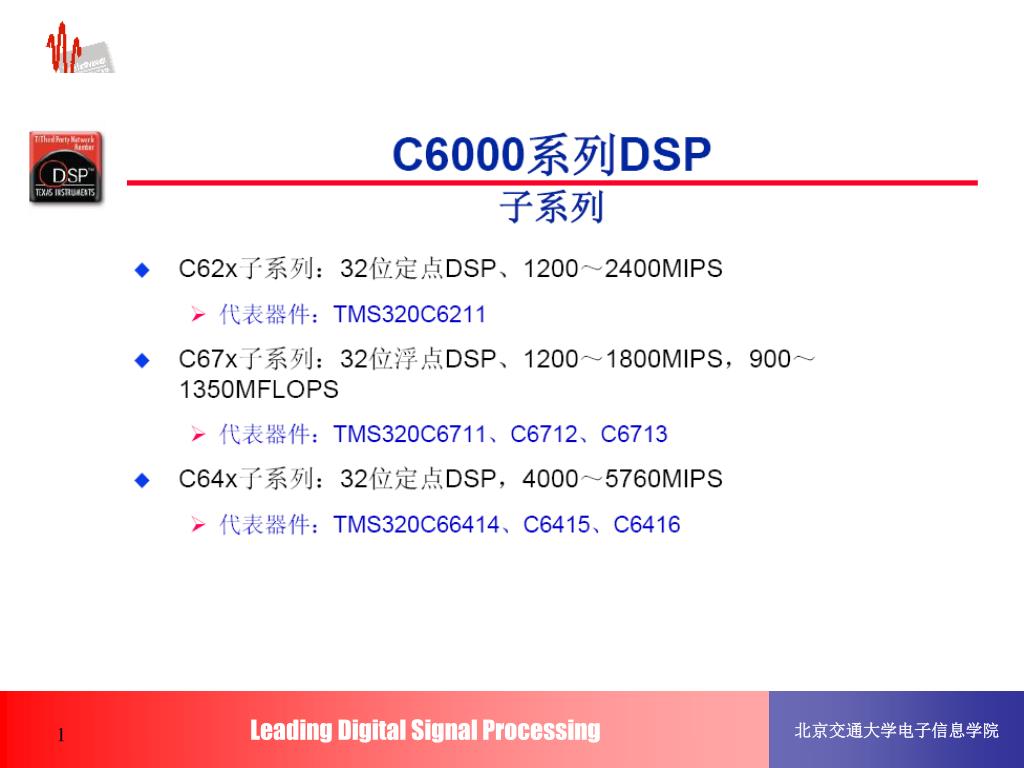

  2. Floating Point Multi-core C64x™ DSP 1.1 GHz HighestPerformance C62x™ C6713 C6000 系列产品线 Software Compatible Performance 2nd Generation (Fixed Point) C64x™ DSP General Purpose C6416 C6415 C6414 C6411 3G Wireless Infrastructure MediaGateway 1st Generation C6203 C6204 C6202 Fixed-point C6205 C6201 C6211 C67x™ Floating-point C6701 C6712 C6711 Time

  3. 宽带通信 DSL modems Modem 池 基站收发器 无线局域网 区域用户交换机 语音识别 多媒体网关 专业音频设备 网络照相机 机器视觉 安全认证 工业扫描仪 高速打印机 高级加密器 无线3G基站 医疗成像 C6000系列DSP的应用

  4. C6000的主要特点 1.VelociTI指令结构：由一个超长机器指令来驱动内部的多个功能单元。特别是C64X的2代VelociTI，支持4个16位和8个8位MAC指令，寄存器数量也在C62X/C67X的基础上增加了一倍，达到32个等等。 2.16/32/64bit高性能外部存储器接口提供了与SDRAM/ SBSRAM/SRAM/ZBTSRAM等同步/异步存储器的接口。 3.内置高效率协处理器(C64X)：Viterbi编解码协处理器跟Turbo编解码处理器。 4.片内多种集成外设：DMA/EDMA、McBSP/McAsp、HPI、UTOPIA、PCI。

  5. DSP Subsystem L1D 80KB L2-64KB Cache BootROM C64x+ Core L1P 32KB Video Acceleration TI C6000最新产品 VPSS ARM Subsystem DM6446 ARM Interrupt Cntl. OSD Video Out ARM9和C64X双核心 支持LINUX/WINCE 支持高速DDR2 支持MMC/SD/CF 支持USB2.0 音视频输入/输出 内含基本图形处理/字幕叠加 极丰富的控制接口 ARM926EJ-S Resizer DDR2-32b D-cache 8KB I-cache 16KB Camera Control Video In MMC/SD RAM 16KB Boot ROM ATA/CF OR Switched Central Resource AEMIF-16b SPI (x2) I2C Audio SP EMAC PWM (x3) USB 2.0 GPIO Timer/ WDT (x5) UART (x3)

  6. TMS320C62X，C67X的主要特性 1.中央处理器(CPU)●主频150Mhz-200Mhz●8个并行的功能模块(包括两个乘法器,6个算术逻辑单元ALU）●32个通用寄存器 ●控制寄存器●取指，指令分配及译码单元●8级流水线操作，一个指令周期可执行8个32位指令●32位寻址空间2.存储器●64KB片内RAM，4个8K乘16位存储器，CPU 可以在一个周期内同时访问不同RAM 块的数据，增强了数据存取的并行性●片内RAM, 片内存储器ＲOM及其它片内资源总寻址空间４ＧＢ３．其它主要片内资源●ＤＭＡ控制器●两个双向多通道（１２８个）缓冲串行口。● 16位HPI ，32Bit EMIF。 TMS320C67X是浮点型，和C62X的引脚兼容，并且C62x的全部指令可用于C67X

  7. TMS320C62X/67X框图

  8. TMS320C64X的主要特性 1.中央处理器(CPU)●主频400—600Mhz●L1P/L1D,(1024K-Byte)L2RAM/Cach●两个外部存储器接口（EMIF）● 8个并行的功能模块(包括两个乘法器,6个算术逻辑单元ALU）●32个通用寄存器●控制寄存器●取指，指令分配及译码单元●多级流水线操作，一个指令周期可执行8个32位指令●32，64位寻址空间2.存储器●64KB片内RAM，4个8K乘16位存储器，CPU 可以在一个周期内同时访问不同RAM 块的数据，增强了数据存取的并行性3．其它主要片内资源● 32位HPI 。●64路EＤＭＡ控制器●UTOPIA接口（ATM）●三个双向多通道（１２８个）缓冲串行口，

  9. TMS320C64X 框图
