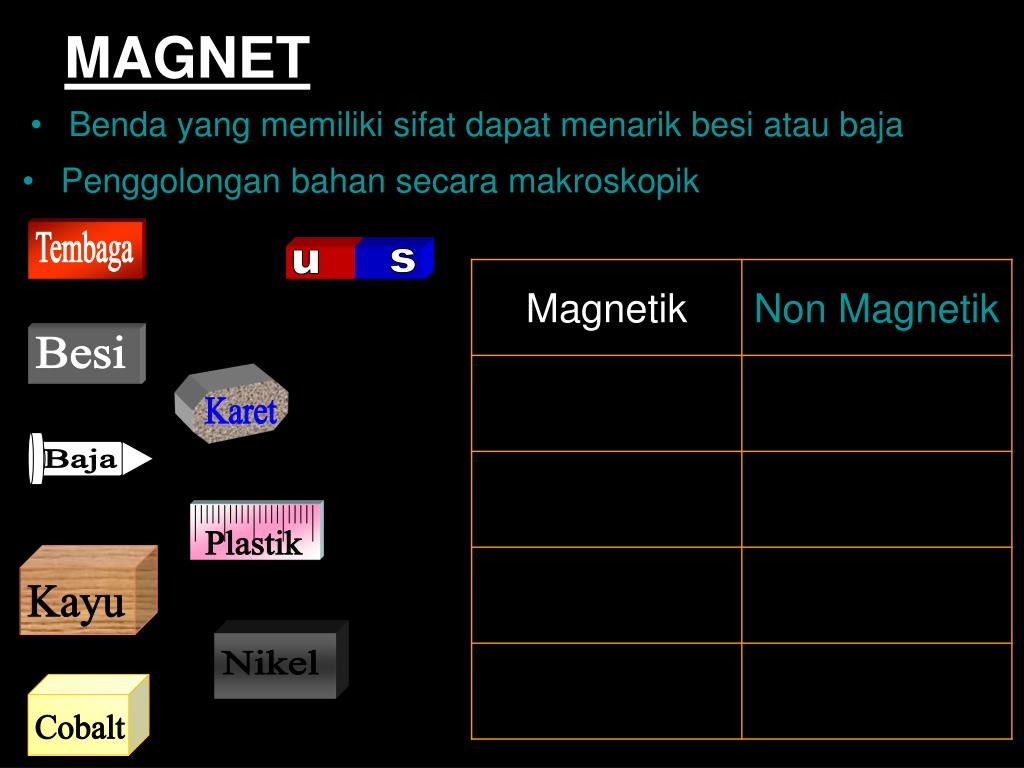

  1. MAGNET Benda yang memiliki sifat dapat menarik besi atau baja Tembaga s u Besi Baja Plastik Kayu Nikel Karet Cobalt • Penggolongan bahan secara makroskopik

  2. Penggolongan bahan secara mikroskopik • Bila ditinjau secara mikroskopik ( atom ) maka bahan dapat digolongkan menjadi 3 : • Ferromagnetik Bahan-bahan yang ditarik kuat oleh magnet. Contoh : Besi, Baja, Nikel, Cobalt, Alcomag. 2.Paramagnetik Bahan-bahan yang ditarik lemah oleh magnet Contoh : Alluminium, Platina, Kayu • Diamagnetik Bahan-bahan yang ditolak lemah oleh magnet Contoh : Bismut, Seng, Emas, Tembaga.

  3. Sifat-sifat magnet. 1 Arah Utara Arah Utara Arah Selatan Arah Utara Arah Selatan Arah Selatan Magnet yang dapat berputar bebas secara horisontal selalu menunjuk arah utara - selatan

  4. u s 2.Magnet memiliki dua kutub yaitu Kutub Utara dan kutub Selatan Arah Utara Ujung magnet yang dapat berputar secara horisontal dan selalu menunjuk arah Utara dinamakan Kutub Utara Ujung magnet yang dapat berputar secara horisontal dan selalu menunjuk arah Selatan dinamakan Kutub Selatan Arah Selatan

  5. s u 3. Gaya tarik magnet yang terkuat pada kutub – kutubnya. ………………………………………. ………………………………………… ……………………………………………

  6. s s u u 4. • Kutub yang tidak sejenis bila didekatkan saling tarik menarik

  7. u s s u • Kutub yang sejenis bila didekatkan saling tolak menolak

  8. s s u u s u s u u s u s u s u s s u s u u s u s Teori Magnet • Magnet elementer adalah magnet-magnet kecil yang menjadi penyusun suatu magnet Magnet elementer

  9. Baja magnet memiliki susunan magnet elementer teratur Baja bukan magnet memiliki susunan magnet elementer tidak teratur Perbedaan baja yang bersifat magnet dengan baja bukan magnet BAJA MAGNET BAJA BUKAN MAGNET Perbedaan sifat kemagnetan baja dengan besi Baja bersifat magnet tetap karena magnet elementernya sukar berputar Besi bersifat magnet sementara karena magnet elementernya mudah berputar

  10. 1. Dengan menggosok Ujung yang lepas dari penggosokan membentuk kutub yang berlawanan dengan kutub yang digunakan untuk menggosok s u Cara membuat magnet U S

  11. 2. Mengalirkan arus listrik dc ( Elektromagnet ) • Kutub-kutub magnet yang terbentuk dapat ditentukan dengan aturan genggaman tangan kanan kutub Utara arah arus listrik • Arah arus listrik ditunjukkan oleh arah ke empat jari • Ibu jari menunjuk kutub utara U S

  12. u s B e s I Induksi ( Imbas ) Mendekatkan magnet • Besi menjadi magnet pada saat didekati magnet U S U S U S U S

  13. Menghilangkan sifat magnet • DIPANASKAN • Dipukul-pukul • Dijatuh-jatuhkan • Didalam medan listrik Magnet yang dipanaskan partikel-partikel penyusun magnet menerima tambahan energi yang dapat membuat getaran partikelnya semakin cepat. Jika getaran partikel semakin cepat dapat menyebabkan susunan magnet-magnet elementernya menjadi berubah dan tidak teratur, yang berarti magnet kehilangan sifat magnetnya.

  14. s u Medan magnet • Ruang disekitar magnet yang masih dipengaruhi gaya magnet

  15. s s u u Medan magnet dapat ditunjukkan dengan serbuk besi yang ditaburkan di sekitar magnet …………………………………………… …………………………………………… …………………………………………… …………………………………………… Garis-garis lengkung yang dibentuk serbuk besi dinamakan garis – garis gaya magnet. • Ketentuan garis – garis gaya magnet. • Garis – garis gaya magnet keluar dari kutub utara menuju kutub selatan • Antara garis – garis gaya magnet tidak saling berpotongan • Daerah yang garis – garis gaya magnetnya rapat menunjukkan medan magnetnya kuat, daerah yang garis – garis gaya magnetnya renggang menunjukkan medan magnetnya lemah

  16. S S U U u u Pola garis – garis gaya magnet pada dua kutub yang berdekatan • kutub utara magnet dengan kutub utara magnet

  17. S S U U s s 2. kutub selatan magnet dengan kutub selatan magnet

  18. S U S U s u 3. kutub utara magnet dengan kutub selatan magnet

  19. Kemagnetan Bumi Arah Utara Kutub Utara Bumi Kutub Selatan Magnet Bumi • Magnet jarum kompas selalu menunjuk arah utara selatan membuktikan bumi bersifat magnet Magnet Jarum Kompas Kutub Utara Magnet Bumi Kutub Selatan Bumi Arah Selatan

  20. Penyebab terjadinya sudut deklinasi Karena letak kutub – kutub magnet bumi tidak berhimpit dengan letak kutub – kutub bumi Sudut penyimpangan magnet jarum kompas dari arah utara selatan bumi yang sebenarnya Arah Utara Sudut Deklinasi Arah Selatan

  21. Utara Utara B T T B Selatan Selatan Sudut Deklinasi –Jika kutub utara magnet menyimpang ke barat Sudut Deklinasi +Jika kutub utara magnet menyimpang ke timur

  22. Sudut yang dibentuk magnet jarum dengan garis horisontal Penyebab terjadinya sudut inklinasi karena medan magnet bumi tidak sejajar dengan permukaan bumi Sudut Inklinasi Garis horisontal Garis horisontal Garis horisontal Garis horisontal Sudut Inklinasi

  23. s u Sudut inklinasi 90o terjadi di daerah kutub -kutub bumi Sudut inklinasi 0o terjadi di daerah katulistiwa ( ekuator magnet bumi ) Garis horisontal Garis horisontal u s Sudut inklinasi negatif Jika kutub utara menyimpang ke atas Sudut inklinasi positif Jika kutub utara menyimpang ke bawah

  24. Arah arus listrik ELEKTROMAGNET Percobaan Oersted Arah penyimpangan kutub utara magnet jarum • Disekitar kawat berarus listrik terdapat medan magnet • Penyimpangan kutub utara disekitar kawat berarus listrik dapat ditentukan dengan aturan tangan kanan

  25. Medan magnet disekitar kawat lurus berarus listrik Arah arus listrik Arah medan magnet

  26. Menentukan arah medan magnet disekitar kawat lurus berarus listrik dapat ditentukan dengan aturan tangan kanan Ketentuan. • Arah arus listrik ditunjukkan oleh arah ibu jari • Arah medan magnet ditunjukkan oleh arah ke empat jari Arah arus listrik Arah medan magnet

  27. Arah medan magnet disekitar kawat melingkar berarus listrik Arah Medan Magnet Arah Arus Listrik

  28. Medan magnet pada solenoida S U

  29. Cara Memperkuat kemaknetan pada Elektromagnet • Menambah jumlah lilitan • Memperbesar kuat arus listrik • Memberi inti besi

  30. Alat – alat produk teknologi sehari hari yang menggunakan konsep elektromagnet Interuptor Pemukul Besi lunak • Bel Listrik Pegas Bel Elektromagnet Prinsip kerja ketika saklar ditutup maka arus lisrik mengalir pada elektromagnet sehingga elektromagnet menjadi magnet, kemudian besi lunak ketarik dan pemukul memukul bel , menghasilkan bunyi, saat besi lunak ketarik maka listrik terputus pada interuptor sehingga elektromagnet tidak menjadi magnet dan pegas mengembalikan posisi besi lunak keatas dan menyentuh interuptor arus listrik mengalir.

  31. TELEPON Telepon Mikropon Diafragma Alluminium Kotak Carbon Serbuk Carbon Diafragma Besi Magnet batang Elektromagnet Prinsip kerja ketika anak berbicara di depan mikropun diafragma alluminium bergetar menyebabkan serbuk karbon tertekan-tekan, yang menyebabkan nilai hambatan serbuk karbon berubah-ubah sehingga menyebabkan arus listrik yang dialirkan pada elektromagnet pada telepun juga berubah-ubah, yang menyebabkan kekuatan kemagnetan pada elektromagnet juga berubah-ubah sehingga menggetarkan diafragma besi hingga menghasilkan bunyi

  32. Relai • Alat dengan arus listrik kecil dapat digunakan untuk memutus dan menghubungkan arus yang besar Sumber tegangan dc Sumber Tegangan AC

  33. Gaya Lorentz • Gaya yang muncul pada kawat berarus listrik yang berada di dalam medan magnet Arah gaya lorentz dapat ditentukan dengan aturan tangan kanan B s F B F I I u

  34. Besar Gaya Lorentz • Besar gaya Lorentz sebanding dengan kuat medan magnet, panjang kawat dan kuat arus listrik. • F = B I ℓ • F = gaya Lorentz N ) • B = kuat medan magnet ( Tesla ) • I = kuat arus listrik ( A ) • ℓ = panjang kawat ( m )

  35. Alat yang menggunakan prinsip gaya lorentz • Motor listrik F I u s B Magnet B I Kumparan F Sikat carbon Komutator
