  1. Manutenzione straordinaria principali sollevamenti di ACOSET S.P.A.Installazione di Avviatori ad inverter ed ampliamento telecontrollo Bergamo 13/11/2013 Vincenzo Indelicato consulente per l’ottimizzazione e l’energia Acoset S.p.A.

  2. Acoset S.p.A.

  3. Acoset S.p.A. • Acoset gestisce il servizio idrico integrato in 21 comuni della • Provincia di Catania. • 90.000 Utenti distribuiti nella fascia montana e pedemontana etnea con una forte percentuale di fluttuanti; • Un vasto territorio caratterizzato da forti pendenze e dislivelli; • Un sistema di sorgenti • Pozzi con profondità fino a 400 m;

  4. Situazione nel 2010 • Nel 2010 in Acoset si ha: • Consumo energia elettrica : 43.900.000 di kWh • Costo energia elettrica : 6.500.000 Euro • Costo energetico del sollevamento 0,988 kWh/mc • Il costo dell’energia elettrica rappresenta oltre 1/3 dei costi complessivi

  5. Prospettive per 2011 • Impianti fatiscenti ed obsoleti per carenza di manutenzione con conseguenti previsione in aumento dei costi di manutenzione “di emergenza” (riparazione a seguito di guasti) • Un costo unitario dell’energia in continuo aumento • La necessità di risanare il bilancio • La impossibilità di aumentare la tariffa • La necessità di intervenire sugli avviatori delle pompe a seguito di precise prescrizioni dell’ASL e dell’Ispettorato del Lavoro

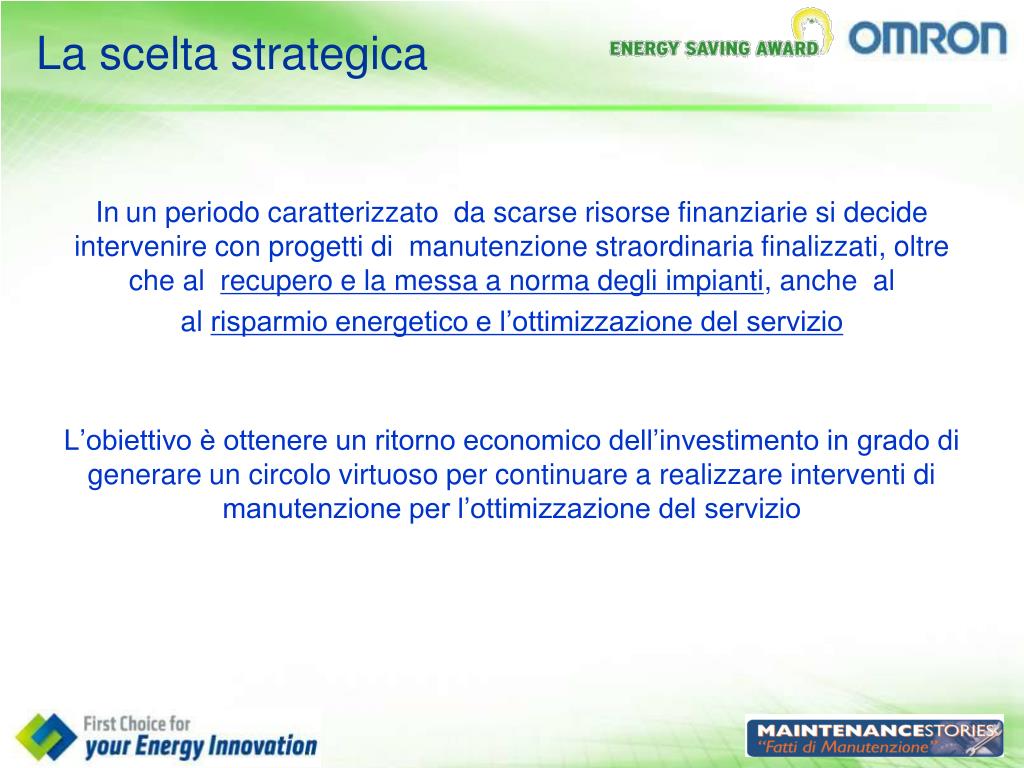

  6. La scelta strategica • Inun periodo caratterizzato da scarse risorse finanziarie si decide intervenire con progetti di manutenzione straordinaria finalizzati, oltre che al recupero e la messa a norma degli impianti, anche al • al risparmio energetico e l’ottimizzazione del servizio • L’obiettivo è ottenere un ritorno economico dell’investimento in grado di generare un circolo virtuoso per continuare a realizzare interventi di manutenzione per l’ottimizzazione del servizio

  7. Dettaglio Soluzione Alla fine del 2010 predispone un progetto pilota di manutenzione degli impianti di sollevamento con l’obiettivo di ridurre i consumi elettrici. Il progetto prevede di: • Realizzare, potenziare o rimettere in servizio, il sistema di telecontrollo nei principali sollevamenti • Installare avviatori ad inverter nei principali sollevamenti al posto degli avviatori statici ormai obsoleti

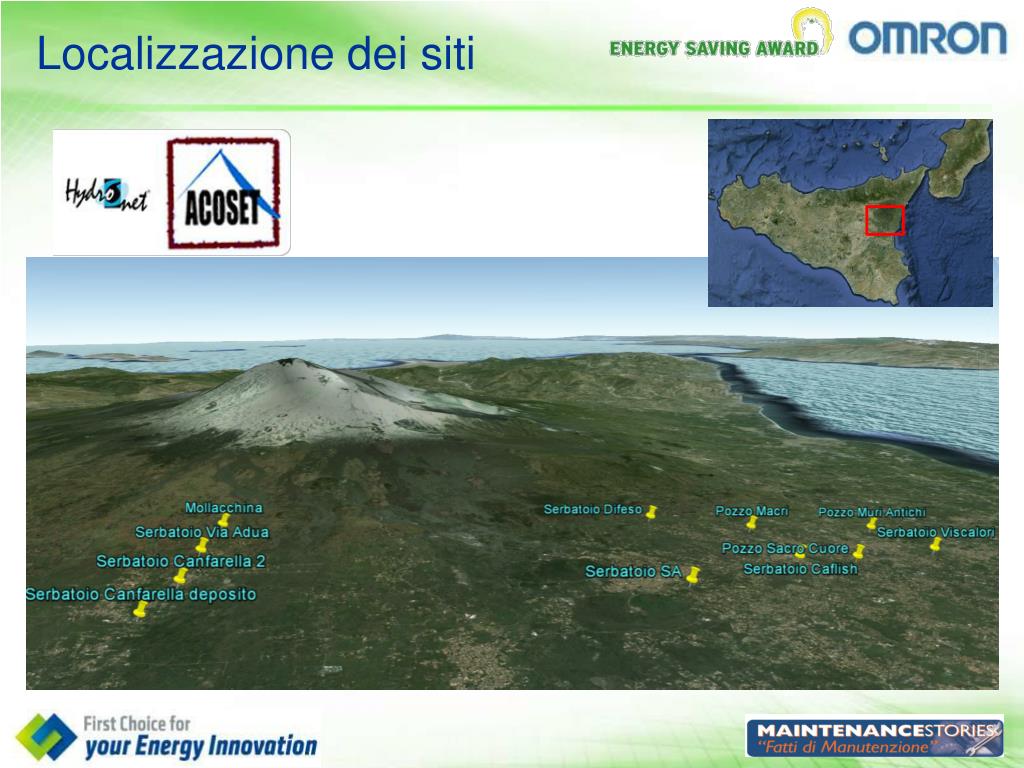

  8. Localizzazione dei siti

  9. Schema Telecontrollo

  10. Tipici dei controlli previsti QR/Fmax R S T RS-485 Rif. Inv. = Rif. Inv - α E > I P/L -R + E Loop analogico + Quadro Inverter CTR STATO - Rif. Inv. = Rif. Inv + α E < - I U V W QL P/L - F P/L P/L P/L FILTRO DIGITALE Pompa Misuratore di portata COMANDO VALV. USCITA DIGITALE RTU DISPOSITIVO DI COMANDO VALVOLA COMANDO VALVOLA STATO VAL. PORTATA Valvola motorizzata Misuratore di portata

  11. Dati principali progetto InvestimentoTotale 590.000 € di cui • 180.000 € per avviatori ad inverter (per un totale di n. 18 inverter con taglie da 7,5 kW a 132 KW) • 330.000 € per apparecchiature elettroidrauliche (misuratori di portata, di pressione di livello e valvole motorizzate) e telecontrollo (RTU, impianti elettrici e software) e pezzi speciali in acciaio per le modifiche da apportare agli impianti • 80.000 € per somme a disposizione (pubblicità gara, allacci elettrici, progettazione e direzione lavori).

  12. Ponte di diodi Ma cos’è un Inverter? Apparecchiatura elettronica il cui compito è generare un’onda sinusoidale a frequenza variabile ed utilizzata principalmente per controllare motori asincroni trifase. DC-Bus Ponte di IGBT

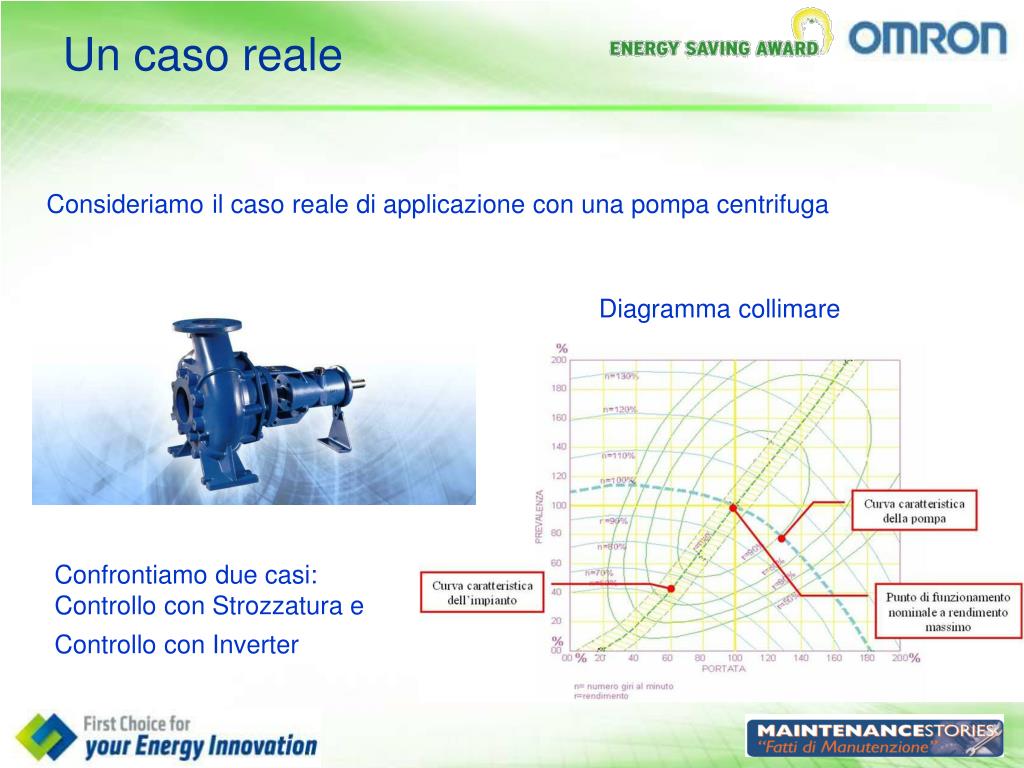

  13. Un caso reale Consideriamoil caso reale di applicazione con una pompa centrifuga Diagrammacollimare Confrontiamo due casi: Controllo con Strozzatura e Controllo con Inverter

  14. Pompa Centrifuga Energy Saving = A2-A1 A1 B A A A2 Energia necessaria per muovere il fluido alla portata nominale (nominal operating point) Energia necessaria per muovere il fluido all’80% della portata nominale con valvola di strozzatura

  15. Pompa Centrifuga Energy Saving =Asaved A A Asaved B Energia necessaria per muovere il fluido alla portata nominale (nominal operating point) Energia necessaria per muovere il fluido all’80% della portata nominale con inverter

  16. Primi risultati Confronto consumi complessivi Da settembre a dicembre 2011 sono stati risparmiati rispetto al 2010 oltre 2.000.000 di kWh per un valore complessivo di oltre 290.000 €

  17. Risultati nel corso del 2012

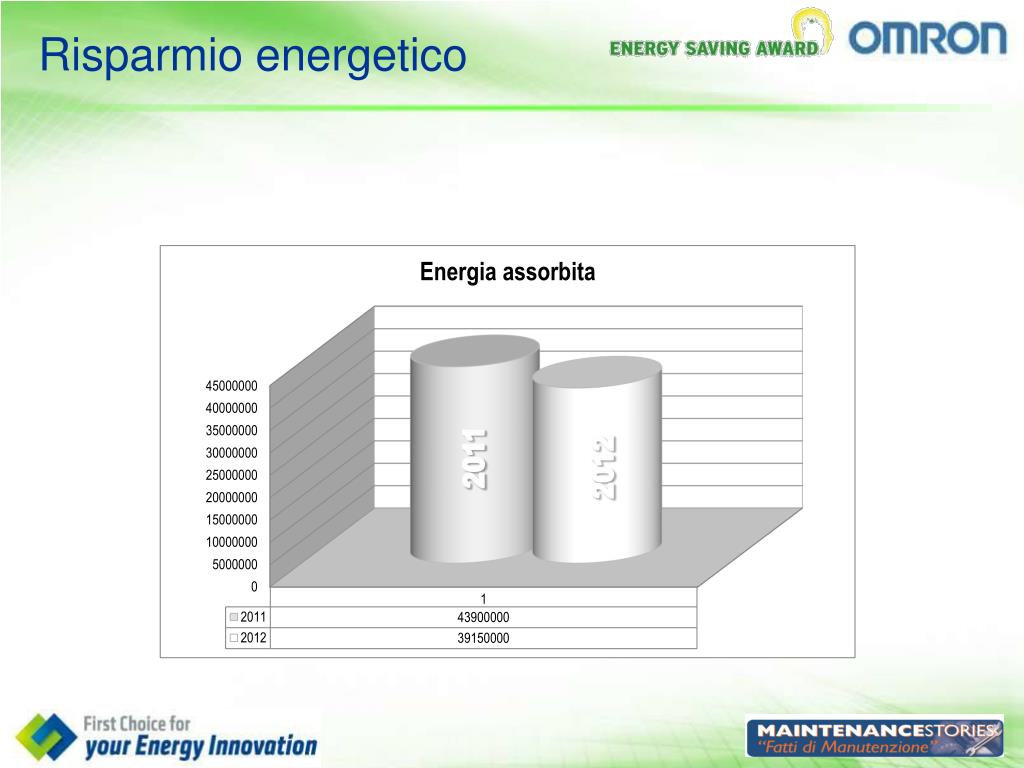

  18. Risparmio energetico 2011 2012

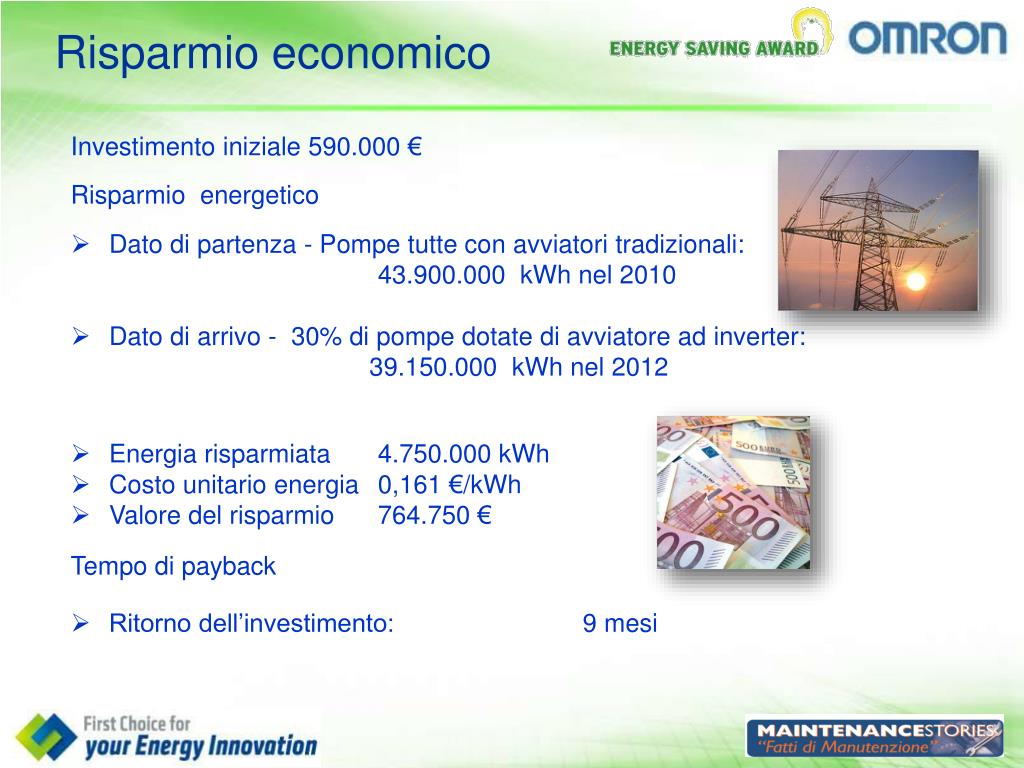

  19. Risparmio economico Investimentoiniziale 590.000 € Risparmio energetico • Dato di partenza - Pompe tutte con avviatori tradizionali: 43.900.000 kWh nel 2010 • Dato di arrivo - 30% di pompe dotate di avviatore ad inverter: 39.150.000 kWh nel 2012 • Energia risparmiata 4.750.000 kWh • Costo unitario energia 0,161 €/kWh • Valore del risparmio 764.750 € Tempo di payback • Ritorno dell’investimento: 9 mesi

  20. I dettagli del risparmio

  21. Sinottico Ragalna

  22. Canfarella deposito • Istallazione di n.1 inverter Serie E7 da 132 Kw Tipo E7Z-4132 0 • Prima dell’ intervento il motore della pompa da 45 Litri/sec con un salto di 130 metri veniva gestito alla velocità nominale con un fattore di sevizio 75% ON e 25% OFF. • In alcuni periodi dell’anno la mandata veniva strozzata. • Con l’ ausilio dell’ inverter il motore gira di media all’ 80%, la pompa solleva 38 litri/sec, con una diminuzione di 4 Bar di pressione sulla condotta. • Nuova gestione tramite il telecontrollo del livello del serbatoio di Canfarella 2, • viene imposto un set point di giorno al livello minimo e di notte al livello massimo al fine di sfruttare la differenza di costo dell’energia nelle fasce orarie.

  23. Canfarella 2 • Istallazione di n.1 inverter Serie E7 90 Kw tipo E7Z-4090 0 • Prima dell’ intervento il motore della pompa da 35 Litri/sec con un salto • di 135 metri era gestito alla velocità nominale con un fattore di sevizio • 75% ON e 25% OFF • Con l’ ausilio dell’ inverter il motore gira di media all’ 80%, la pompa solleva • 28 litri/sec. • Nuova gestione tramite il telecontrollo del livello del serbatoio di arrivo in Via Adua, viene imposto un set point di giorno al livello minimo e di notte al livello massimo al fine di sfruttare la differenza di costo dell’energia nelle fasce orarie

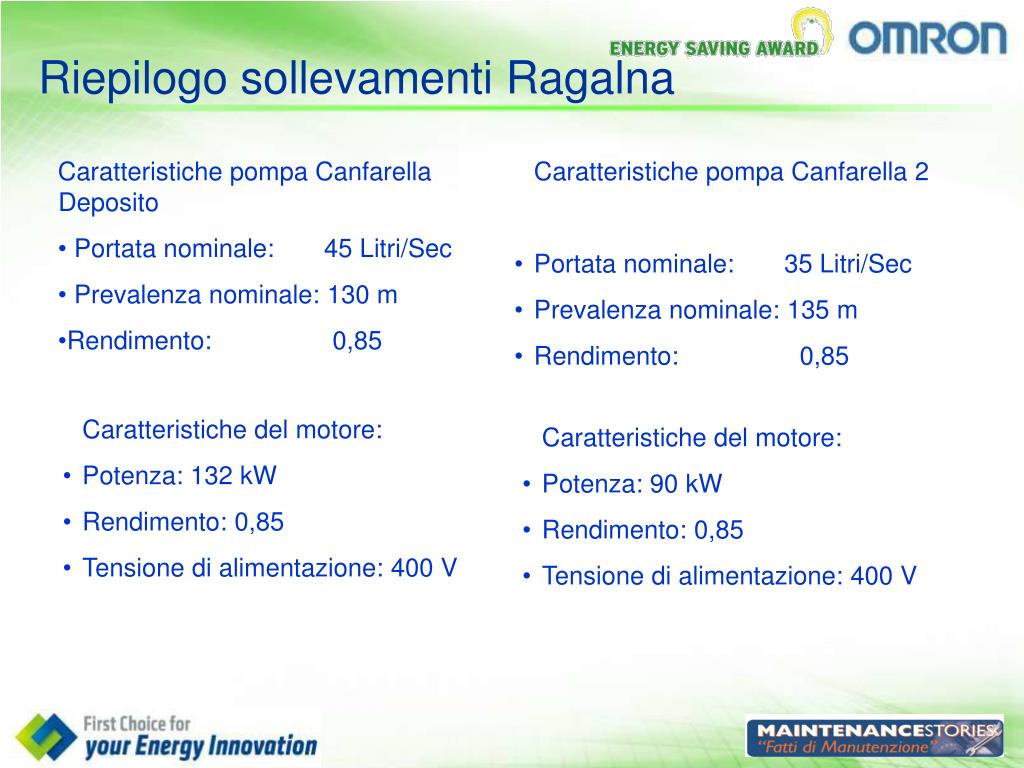

  24. Riepilogo sollevamenti Ragalna • Caratteristiche pompa Canfarella Deposito • Portata nominale: 45 Litri/Sec • Prevalenza nominale: 130 m • Rendimento: 0,85 • Caratteristiche pompa Canfarella 2 • Portata nominale: 35 Litri/Sec • Prevalenza nominale: 135 m • Rendimento: 0,85 • Caratteristiche del motore: • Potenza: 132 kW • Rendimento: 0,85 • Tensione di alimentazione: 400 V • Caratteristiche del motore: • Potenza: 90 kW • Rendimento: 0,85 • Tensione di alimentazione: 400 V

  25. Calcolo E.S. Annuale SollevamentoCanfarella Deposito / Canfarella 2 / via Adua Energia consumata nell’ anno 2010 (rilevata dalle bollette EON) con i motori a velocità fissa e controllo 75% di On e 25% di Off: 1.115.527 KWh Caffarella Deposito e 660.946 KWh Caffarella 2 Energia consumata nell’ anno 2012 (rilevata dalle bollette Eon) con i motori controllati da inverter con velocità media dell’ 80% e diminuzione della pressione dinamica a Caffarella Deposito di 3 Bar 707.745 KWh Caffarella Deposito e 450.755 KWh Caffarella 2Energia Risparmiata:617.970 kWh *0.169€ = 104.437 € / anno Costo totale dell’ investimento 37.500 € Payback period ~ 4,3 mesi!

  26. Bolletta Canfarella Deposito 2011

  27. Bolletta Canfarella Deposito 2012

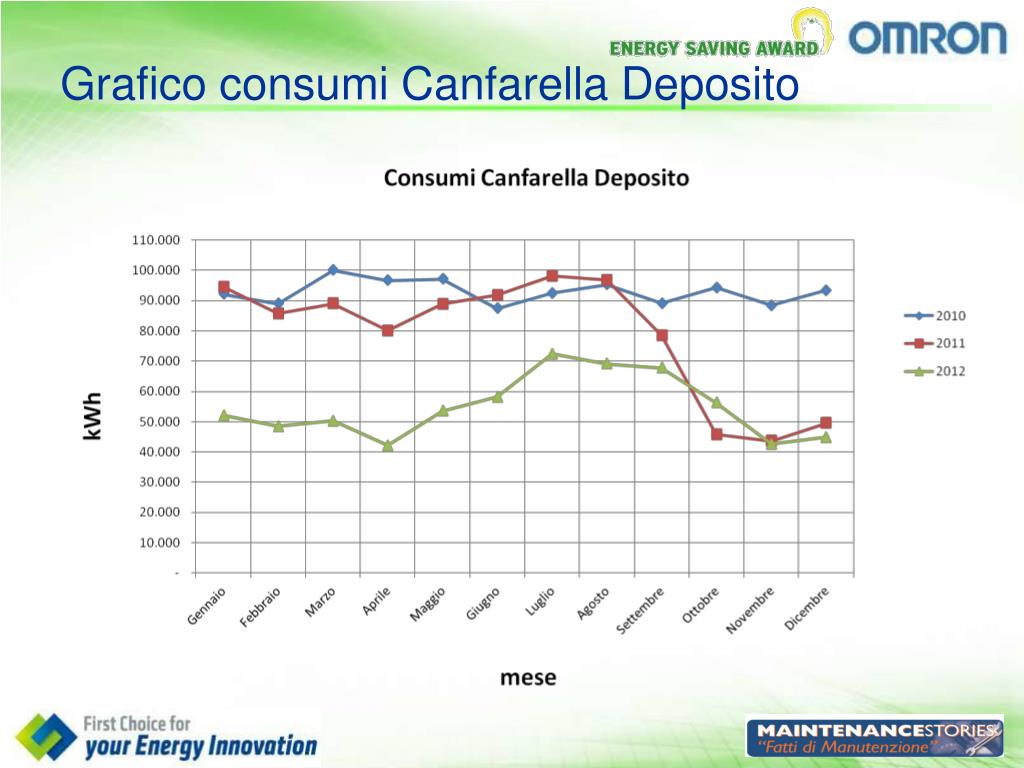

  28. Grafico consumi Canfarella Deposito

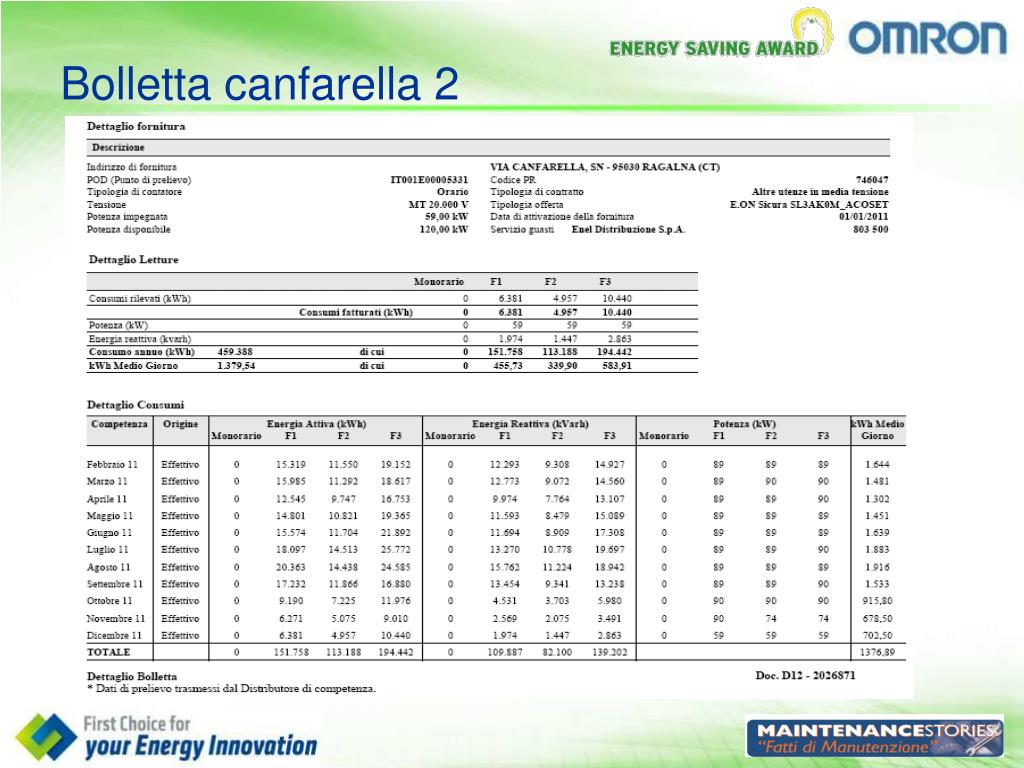

  29. Bolletta canfarella 2

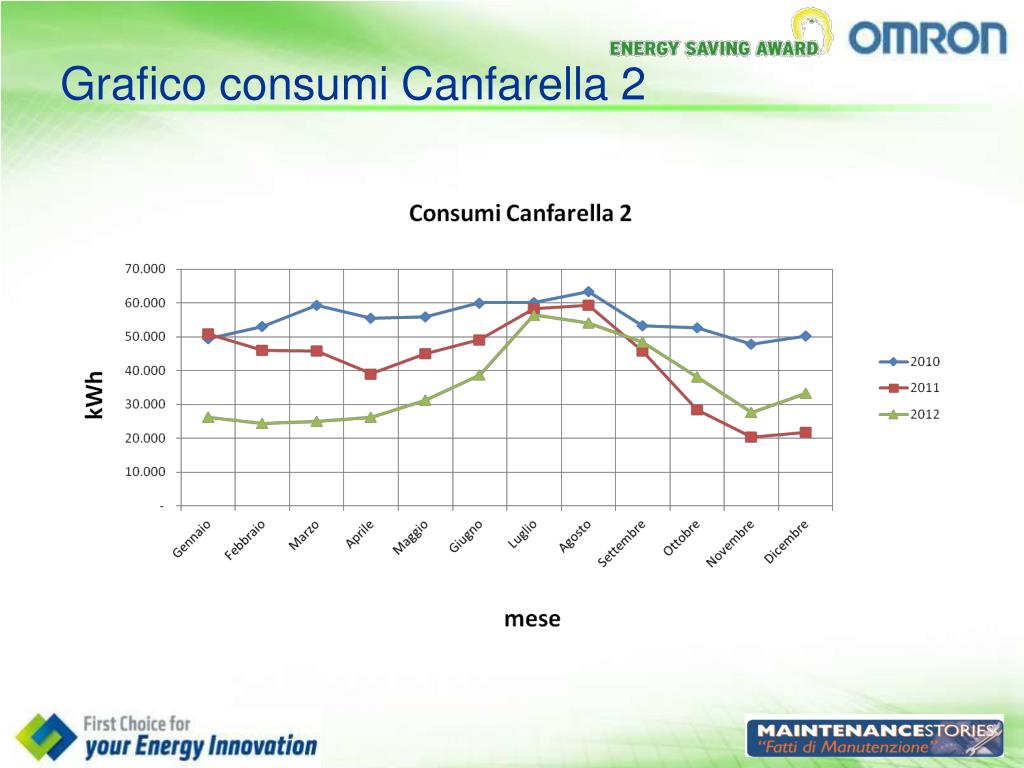

  30. Grafico consumi Canfarella 2

  31. Schema Pozzo S.Cuore

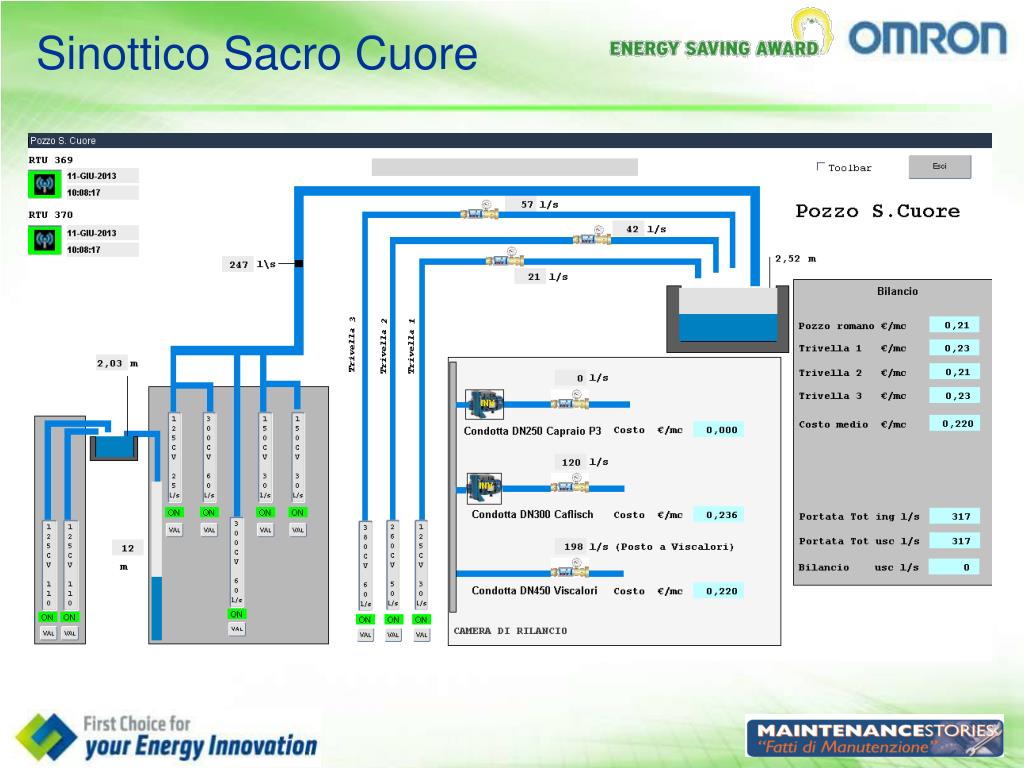

  32. Sinottico Sacro Cuore

  33. Trivelle interne Pozzo Sacro Cuore • Caratteristiche pompa Trivella 1 • Portata nominale: 110 Litri/Sec • Prevalenza nominale: 10 m • Rendimento: 0,85 • Caratteristiche pompa Trivella 2 • Portata nominale: 110 Litri/Sec • Prevalenza nominale: 10 m • Rendimento: 0,85 • Caratteristiche del motore: • Potenza: 90 kW • Rendimento: 0,85 • Tensione di alimentazione: 400 V • Caratteristiche del motore: • Potenza: 90 kW • Rendimento: 0,85 • Tensione di alimentazione: 400 V

  34. Risultati pozzo Sacro Cuore • Energia consumata nell’ anno 2010 (rilevata da calcoli) con i motori a velocità fissa • 1.576.800 KWh per le due trivelle (2*90kW*24*365)Potenza misurata con i motori controllati da inverter frequenza di • Trivella- 1: 40 Hz – 54 kW • Trivella-2: 42 Hz – 58 kW • Energia consumata nell’ anno 2012 (rilevata da calcoli) con i motori controllati da inverter • 981.120 kWh ((54+58)*24*365))Energia Risparmiata: 595.680 kWh • Valore del risparmio: 595.680*0.169€ = 100.669 € / anno • Costo totale dell’ investimento 37.500 € Payback period ~ 4,5 mesi!

  35. Risultati Sacro Cuore

  36. T.E.E. E’ stata richiesta la certificazione del risparmio per l’accesso ai T.E.E. Il valore presunto sul mercato di tali certificati è di circa 80.000 €/anno

  37. Dolenti Note: la tariffa

  38. Validità del progetto L’aumento continuo della tariffa dell’energia se da un lato rende difficoltosi i meccanismi di autofinanziamento o di Finanziamento Tramite Terzi (FTT), aumenta la convenienza a realizzare interventi di efficientamento energetico.

  39. Considerazioni finali I risultati ottenuti hanno fatto passare in secondo ordine il motivo principale dell’intervento: La messa a norma degli avviatori
