1. L1 Specifications and Quantities Course : Specifications and Quantities (AE341) level 5 FALL 2012 LEC 6: CONCRETE WORKS ( BUILDING RULES)

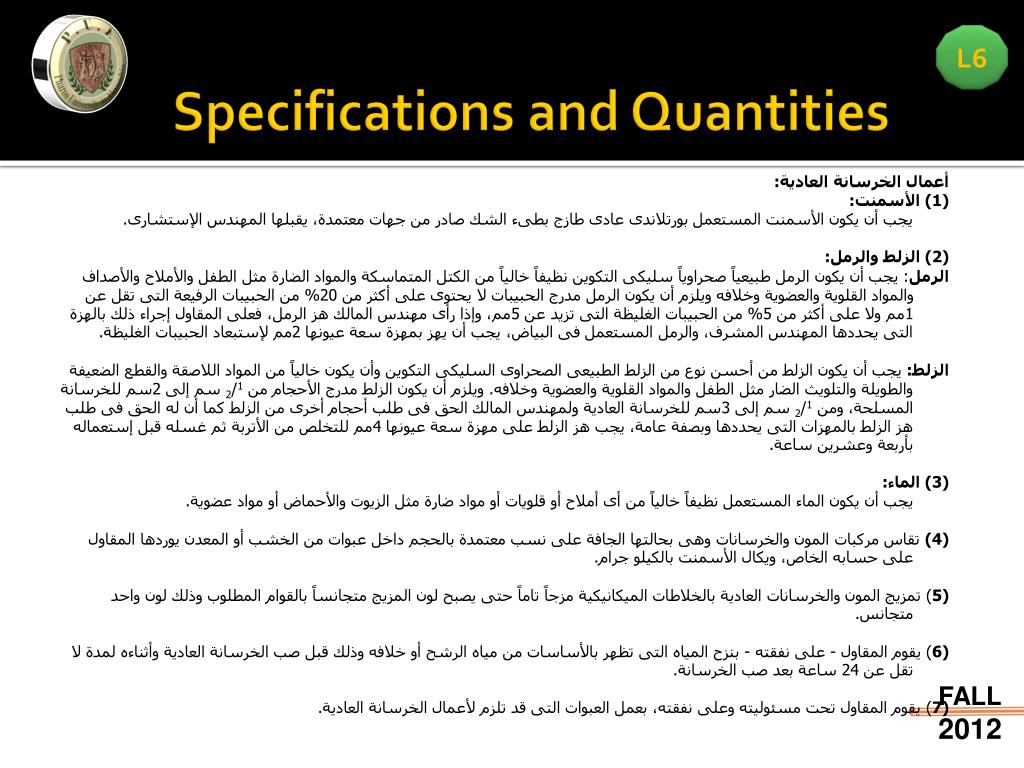

2. Specifications and Quantities L6 أعمال الخرسانة العادية: (1) الأسمنت: يجب أن يكون الأسمنت المستعمل بورتلاندى عادى طازج بطىء الشك صادر من جهات معتمدة، يقبلها المهندس الإستشارى. (2) الزلط والرمل: الرمل: يجب أن يكون الرمل طبيعياً صحراوياً سليكى التكوين نظيفاً خالياً من الكتل المتماسكة والمواد الضارة مثل الطفل والأملاح والأصداف والمواد القلوية والعضوية وخلافه ويلزم أن يكون الرمل مدرج الحبيبات لا يحتوى على أكثر من 20% من الحبيبات الرفيعة التى تقل عن 1مم ولا على أكثر من 5% من الحبيبات الغليظة التى تزيد عن 5مم، وإذا رأى مهندس المالك هز الرمل، فعلى المقاول إجراء ذلك بالهزة التى يحددها المهندس المشرف، والرمل المستعمل فى البياض، يجب أن يهز بمهزة سعة عيونها 2مم لإستبعاد الحبيبات الغليظة. الزلط: يجب أن يكون الزلط من أحسن نوع من الزلط الطبيعى الصحراوى السليكى التكوين وأن يكون خالياً من المواد اللاصقة والقطع الضعيفة والطويلة والتلويث الضار مثل الطفل والمواد القلوية والعضوية وخلافه. ويلزم أن يكون الزلط مدرج الأحجام من 2/1 سم إلى 2سم للخرسانة المسلحة، ومن 2/1 سم إلى 3سم للخرسانة العادية ولمهندس المالك الحق فى طلب أحجام أخرى من الزلط كما أن له الحق فى طلب هز الزلط بالمهزات التى يحددها وبصفة عامة، يجب هز الزلط على مهزة سعة عيونها 4مم للتخلص من الأتربة ثم غسله قبل إستعماله بأربعة وعشرين ساعة. (3) الماء: يجب أن يكون الماء المستعمل نظيفاً خالياً من أى أملاح أو قلويات أو مواد ضارة مثل الزيوت والأحماض أو مواد عضوية. (4) تقاس مركبات المون والخرسانات وهى بحالتها الجافة على نسب معتمدة بالحجم داخل عبوات من الخشب أو المعدن يوردها المقاول على حسابه الخاص، ويكال الأسمنت بالكيلو جرام. (5) تمزيج المون والخرسانات العادية بالخلاطات الميكانيكية مزجاً تاماً حتى يصبح لون المزيج متجانساً بالقوام المطلوب وذلك لون واحد متجانس. (6) يقوم المقاول - على نفقته - بنزح المياه التى تظهر بالأساسات من مياه الرشح أو خلافه وذلك قبل صب الخرسانة العادية وأثناءه لمدة لا تقل عن 24 ساعة بعد صب الخرسانة. (7) يقوم المقاول تحت مسئوليته وعلى نفقته، بعمل العبوات التى قد تلزم لأعمال الخرسانة العادية. FALL 2012

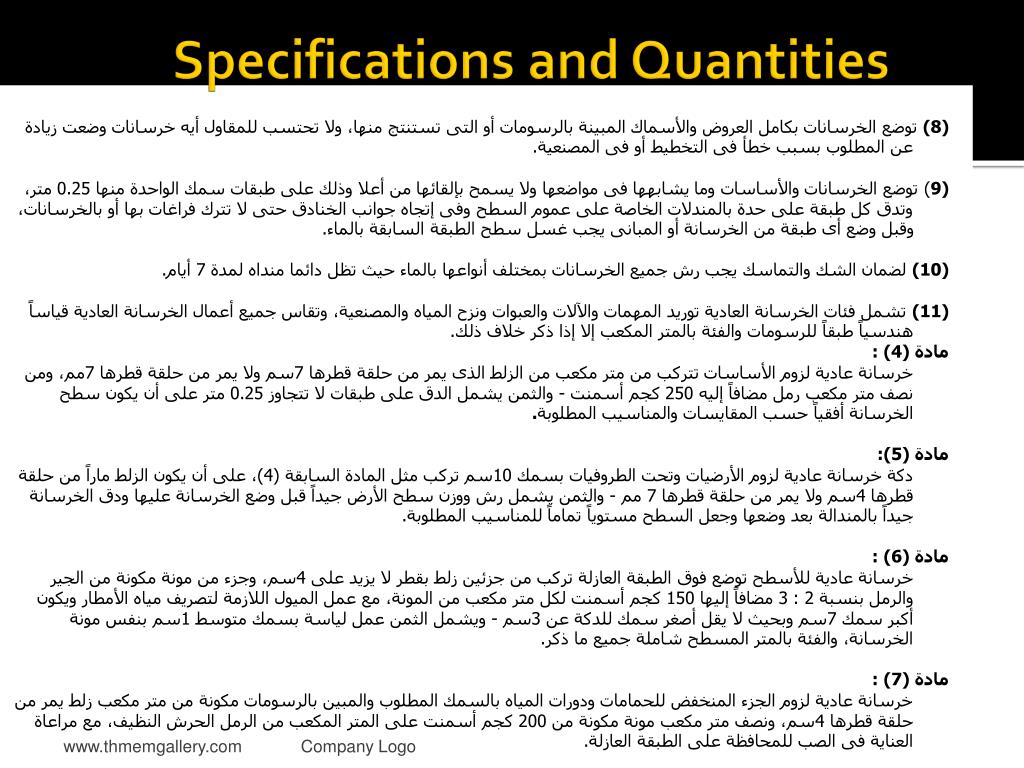

3. Specifications and Quantities (8) توضع الخرسانات بكامل العروض والأسماك المبينة بالرسومات أو التى تستنتج منها، ولا تحتسب للمقاول أيه خرسانات وضعت زيادة عن المطلوب بسبب خطأ فى التخطيط أو فى المصنعية. (9) توضع الخرسانات والأساسات وما يشابهها فى مواضعها ولا يسمح بإلقائها من أعلا وذلك على طبقات سمك الواحدة منها 0.25 متر، وتدق كل طبقة على حدة بالمندلات الخاصة على عموم السطح وفى إتجاه جوانب الخنادق حتى لا تترك فراغات بها أو بالخرسانات، وقبل وضع أى طبقة من الخرسانة أو المبانى يجب غسل سطح الطبقة السابقة بالماء. (10) لضمان الشك والتماسك يجب رش جميع الخرسانات بمختلف أنواعها بالماء حيث تظل دائما منداه لمدة 7 أيام. (11) تشمل فئات الخرسانة العادية توريد المهمات والآلات والعبوات ونزح المياه والمصنعية، وتقاس جميع أعمال الخرسانة العادية قياساً هندسياً طبقاً للرسومات والفئة بالمتر المكعب إلا إذا ذكر خلاف ذلك. مادة (4) : خرسانة عادية لزوم الأساسات تتركب من متر مكعب من الزلط الذى يمر من حلقة قطرها 7سم ولا يمر من حلقة قطرها 7مم، ومن نصف متر مكعب رمل مضافاً إليه 250 كجم أسمنت - والثمن يشمل الدق على طبقات لا تتجاوز 0.25 متر على أن يكون سطح الخرسانة أفقياً حسب المقايسات والمناسيب المطلوبة. مادة (5): دكة خرسانة عادية لزوم الأرضيات وتحت الطروفيات بسمك 10سم تركب مثل المادة السابقة (4)، على أن يكون الزلط ماراً من حلقة قطرها 4سم ولا يمر من حلقة قطرها 7 مم - والثمن يشمل رش ووزن سطح الأرض جيداً قبل وضع الخرسانة عليها ودق الخرسانة جيداً بالمندالة بعد وضعها وجعل السطح مستوياً تماماً للمناسيب المطلوبة. مادة (6) : خرسانة عادية للأسطح توضع فوق الطبقة العازلة تركب من جزئين زلط بقطر لا يزيد على 4سم، وجزء من مونة مكونة من الجير والرمل بنسبة 2 : 3 مضافاً إليها 150 كجم أسمنت لكل متر مكعب من المونة، مع عمل الميول اللازمة لتصريف مياه الأمطار ويكون أكبر سمك 7سم وبحيث لا يقل أصغر سمك للدكة عن 3سم - ويشمل الثمن عمل لياسة بسمك متوسط 1سم بنفس مونة الخرسانة، والفئة بالمتر المسطح شاملة جميع ما ذكر. مادة (7) : خرسانة عادية لزوم الجزء المنخفض للحمامات ودورات المياه بالسمك المطلوب والمبين بالرسومات مكونة من متر مكعب زلط يمر من حلقة قطرها 4سم، ونصف متر مكعب مونة مكونة من 200 كجم أسمنت على المتر المكعب من الرمل الحرش النظيف، مع مراعاة العناية فى الصب للمحافظة على الطبقة العازلة. Company Logo

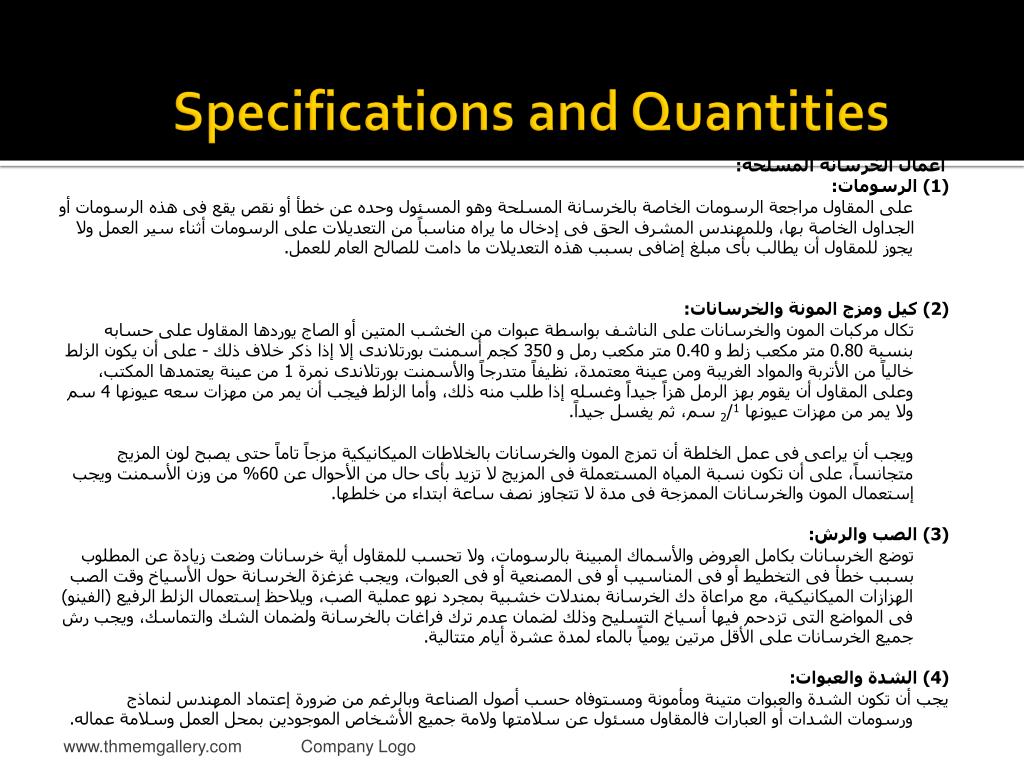

4. Specifications and Quantities أعمال الخرسانة المسلحة: (1) الرسومات: على المقاول مراجعة الرسومات الخاصة بالخرسانة المسلحة وهو المسئول وحده عن خطأ أو نقص يقع فى هذه الرسومات أو الجداول الخاصة بها، وللمهندس المشرف الحق فى إدخال ما يراه مناسباً من التعديلات على الرسومات أثناء سير العمل ولا يجوز للمقاول أن يطالب بأى مبلغ إضافى بسبب هذه التعديلات ما دامت للصالح العام للعمل. (2) كيل ومزج المونة والخرسانات: تكال مركبات المون والخرسانات على الناشف بواسطة عبوات من الخشب المتين أو الصاج يوردها المقاول على حسابه بنسبة 0.80 متر مكعب زلط و 0.40 متر مكعب رمل و 350 كجم أسمنت بورتلاندى إلا إذا ذكر خلاف ذلك - على أن يكون الزلط خالياً من الأتربة والمواد الغريبة ومن عينة معتمدة، نظيفاً متدرجاً والأسمنت بورتلاندى نمرة 1 من عينة يعتمدها المكتب، وعلى المقاول أن يقوم بهز الرمل هزاً جيداً وغسله إذا طلب منه ذلك، وأما الزلط فيجب أن يمر من مهزات سعه عيونها 4 سم ولا يمر من مهزات عيونها 2/1 سم، ثم يغسل جيداً. ويجب أن يراعى فى عمل الخلطة أن تمزج المون والخرسانات بالخلاطات الميكانيكية مزجاً تاماً حتى يصبح لون المزيج متجانساً، على أن تكون نسبة المياه المستعملة فى المزيج لا تزيد بأى حال من الأحوال عن 60% من وزن الأسمنت ويجب إستعمال المون والخرسانات الممزجة فى مدة لا تتجاوز نصف ساعة ابتداء من خلطها. (3) الصب والرش: توضع الخرسانات بكامل العروض والأسماك المبينة بالرسومات، ولا تحسب للمقاول أية خرسانات وضعت زيادة عن المطلوب بسبب خطأ فى التخطيط أو فى المناسيب أو فى المصنعية أو فى العبوات، ويجب غزغزة الخرسانة حول الأسياخ وقت الصب الهزازات الميكانيكية، مع مراعاة دك الخرسانة بمندلات خشبية بمجرد نهو عملية الصب، ويلاحظ إستعمال الزلط الرفيع (الفينو) فى المواضع التى تزدحم فيها أسياخ التسليح وذلك لضمان عدم ترك فراغات بالخرسانة ولضمان الشك والتماسك، ويجب رش جميع الخرسانات على الأقل مرتين يومياً بالماء لمدة عشرة أيام متتالية. (4) الشدة والعبوات: يجب أن تكون الشدة والعبوات متينة ومأمونة ومستوفاه حسب أصول الصناعة وبالرغم من ضرورة إعتماد المهندس لنماذج ورسومات الشدات أو العبارات فالمقاول مسئول عن سلامتها ولامة جميع الأشخاص الموجودين بمحل العمل وسلامة عماله. Company Logo

5. Specifications and Quantities • ويجب أن تكون العبوات والقوائم مثبتة شكالات وبطريقة تسمح بمرور العمال فوقها وتصب الخرسانة بدون حصول إهتزازات، وإذا تراءى للمهندس ضرورة وضع قوائم إضافية لتقوية العبوات أثناء سير العمل الفعلى للمقاول إجراء ذلك على نفقته الخاصه. • ويجب ألا يقل سمك الألواح لعبوات جوانب الكمرات والبطنيات عن 2.5 سم وتعمل الشدة اللازمة لحمل العبوات من عروق لفليرى 4×4 بوصة توضع على مسافات لا تزيد عن 0.8 متر بين القائم والآخر فوق فرشات متينة من الألواح البنطى إذا كانت مرتكزة على الأرض أو الردم، وتوضع العبوات على أجزاء بحيث يمكن فك كل جزء منها على حده ولا يسمح بفك العبوات إلا بعد مضى المدد الآتية حسب الترتيب التالى:- • الألواح الجانبية للكمرات والأعمدة والأجزاء السميكة بعد مرور 24 ساعة من إنتهاء صب الخرسانة. • ألواح بطنيات البلاطات والكمرات بعد مرور أربعة عشر يوماً من إنتهاء رمى الخرسانة فى حالة إستعمال الأسمنت العادى. • ولا يسمح بوضع أسياخ التسليح إلا بعد تصريح كتابى من المهندس والوثوق من متانة هذه الشدات وإستواء سطحها العلوى أفقياً حسب إرشاداته، وهذا لا يعفى المقاول من كل الإلتزامات نحو الإستلام النهائى للخرسانة وفقاً للأصول الفنية. • (5) حديد التسليح: • أسياخ التسليح يجب أن تكون من حديد 27 عادى، وفى حالة رغبة المقاول فى إستعمال حديد 52 عالى الشد فعليه أن يقدم مشروعاً تصميمياً مرادفاً للمكتب الإستشارى لمراجعته وإعتماده قبل التنفيذ، ولا يسمح للمقاول بوصل أسياخ التسليح بطريقة اللحام، بل توصل بطريقة الركوب، على أن تكون نسبة طول الركوب 45 مرة قطر السيخ - ويجب على المقاول رص أسياخ التسليح والكانات ووضعها فى مواضعها المحددة بالرسومات بالضبط وربطها بسلك الرباط عند كل تقاطع، ويلاحظ أن يكسح نصف عدد أسياخ الفرش والغطاء عند تقابلها مع الحوائط والكمرات أثناء عملية الرمى على بعد يعادل 5/1 البحر، وتمتد لتجاوز 4/1 البحر المجاور، ما لم ينص على خلاف ذلك فى الرسومات. • (6) الفئات للخرسانة المسلحة: • بصفة عامة تشمل جميع المهمات والمصنعية والعبوات والصندقة الخشبية وأسياخ التسليح بأقطار حسب المبين بالرسومات، وكذلك السلك اللازم لربطها مع مراعاة وضع البغدادلى أو المواسير اللازمة لأعمال الكهرباء فى الموضع المحدد على الرسومات.. أما المقاس فيكون حسب المذكور ببنود المقايسة الخاصة بأعمال الخرسانة المسلحة. • مادة (8): • خرسانة مسلحة لزوم هيكل الأساسات المكون من القاعدة المسلحة والميد ورقاب الأعمدة حتى منسوب حطة الردم، وتعمل هذه الخرسانة حسب المذكور فى الأعمال المقدمة والمقاس الهندسى - ومحمل على الثمن عمل دكة خرسانة عادية تحت الميد المسلحة بعرض يزيد 5 سم عن عرض الميده بالرسومات وسمك 5 سم، وذلك بدون أي علاوة خلاف الثمن المبين لهذا البند. • مادة (9): • خرسانة مصلحة لزوم الأعمدة بجميع الأدوار من فوق منسوب حطة الردم لغاية إرتفاع المبنى، والمقاس يكون حسب مسقط الأعمدة المبينة بالجداول والرسومات، والإرتفاع يكون عبارة عن المسافة بين أعلا بلاطة السقف والسقف الذى يليه فى حساب الأدوار - والثمن يشمل عمل المحاكيات المجاورة للأعمدة من الخرسانة العادية ما دامت طولها يقل عن 26 سم مع ملاحظة أن هذه المحاكيات تحتسب ضمن كميات المبانى. • مادة (10) : • خرسانة مسلحة لزوم الأسقف من بلاطات وكمرات ومظلات ودراوى بلكونات والحليات والخرجات والبلكونات وذلك حسب الأبعاد والأسماك المبينة بالرسومات والمقاس بالمتر المسطح شاملاً لكل ما ذكر أيا كان سمك كل بلاطة فيه، كما يشمل السعر الطوب المفرغ فى حالة طلبه فى أسقف بلاطات مفرغة، وعموماً يشمل أي خرسانات مسلحة لم تذكر فى البندين 8 ، 9 السابقين. Company Logo
