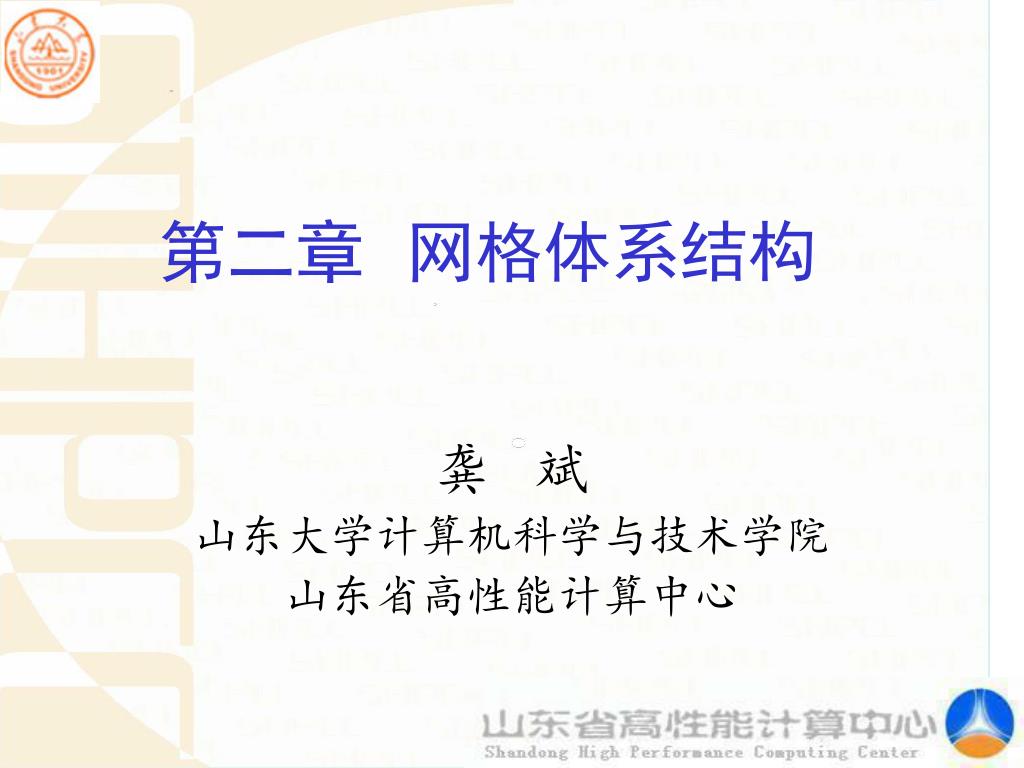

  1. 第二章 网格体系结构 龚 斌 山东大学计算机科学与技术学院 山东省高性能计算中心

  2. Web Services技术

  3. Web Services技术的需求 • 技术的发展： • 数据变量化：计算器----〉计算机 程序 • 动作变量化：基于事件的编程、面向对象 • 服务变量化：多机环境，分布式 • 系统的集成： • 紧密耦合：API,SDK • 半紧密耦合：COM+，DCOM，CORBA • 松散耦合：Web Services • 应用的需求：服务的发布、发现、绑定、调用 • 三联商场某种型号的冰箱的价格是多少？ • 济南市场上某种型号的冰箱的最低价格是多少？

  4. SOAP Service Requestor Web Service Invocation Interface WSDL Description What is a Web Service? • 一个能够使用XML消息通过网络来访问的Interface, 这个Interface描述了一组可访问的操作。 • 由SOAP+WSDL包装的Object • 适应松散耦合的网络环境，可通过Web访问，手段是SOAP Message • 服务的行为、输入/输出都可使用WSDL描述

  5. What is a Web Service? • e-Business驱动了Web Service的发展，而Web Service的基石是Web技术、IT技术和对象技术的融合。 • 高度可集成的、基于Web的对象 • 通过SOAP Message实施的面向对象编程 • 能够将你现有的企业应用使用SOAP包装、WSDL描述，从而发布企业的商务功能或商务数据

  6. Web Services Technologies • SOAP – XML格式的消息交换协议 • 消息/文档交换协议 • Web服务对象的面向对象的访问界面(接口) • WSDL – 基于XML的Web服务描述 • UDDI – 可通过Web访问的Web服务的注册中心 • 使用SOAP Message来访问

  7. ??? Routing, Reliability and Transaction: ??? Workflow: WSFL Service Discovery, Integration: UDDI Management Quality of Service Security Service Description: WSDL Messaging: SOAP Transport: HTTP, FTP, SMTP Internet: IPv4, IPv6 Web Services “stack”

  8. SOAP Hides the Implementation Service Provider User SOAP Request HTTPServer SOAPProcessor SOAP Response ? 用户只需要了解SOAP消息的格式， 而对底层实现的细节可以无需关心 EJB? Corba? DCOM?

  9. Publish UDDI Roles and Operations Service Provider • Service Provider • 提供e-Business Service • 通过Service Registry发布(Publish)其提供的可用的Service Service Registry Service Requestor

  10. UDDI Roles and Operations Service Provider • Service Registry • 为Service的发布和定位提供支持 • 类似电话黄页 Publish Service Registry Service Requestor

  11. Bind Find UDDI Roles and Operations Service Provider • Service Requestor • 通过 Service Registry发现(Find)需要的Service • 绑定(Bind) Service Provider提供的Service, 并实施调用 Publish Service Registry Service Requestor

  12. Service Provider Publish Bind Service Registry Service Requestor Find Where is SOAP and WSDL? • WSDL • Publish的内容、Find的返回结果和Bind的信息是WSDL描述的服务信息 • SOAP • Service Registry的访问(Publish/Find)、Service的访问都是通过SOAP Message实现

  13. Web Services的服务过程 • 服务实现 • 服务部署 • 服务发布 • 服务发现 • 服务绑定和调用

  14. 1. 实现并部署：程序设计语言 服务提供者 服务 WSDL+UDDI API 2. 服务发布： 服务中介者 UDDI 绑 定 注册中心 3. UDDI API+ 服务发现： 参数 服务请求者 4. WSDL 请求返回： Web服务流程图

  15. 服务实现 • 通过服务中介获得服务描述，用手工或自动调用服务接口 • 在请求消息中提供服务的名字和参数 • 启动服务 • 把服务结果返回给请求者

  16. 服务部署 • 将服务的可执行代码和数据放置在真正的运行环境中的过程 • 包括安装、配置参数 • 动态部署

  17. 服务发布 • 把服务登记在服务发现中心、中介服务数据库或者通知给潜在用户的过程 • 告知其他用户

  18. 服务发现 • 从服务发现中心找到服务或从其他媒介得到其他服务信息的过程 • UDDI (Universal Description , Discovery and Integration)

  19. 服务绑定和调用 • 服务请求者和服务提供者联系在一起的过程 • 绑定对：请求者-提供者

  20. Web Services的有关协议 • XML • SOAP • WSDL • UDDI

  21. XML • eXtensible Markup Language可扩展标识语言 • XML是一种标记语言，形式上类似于HTML,但允许自定义标记 • 共享结构数据的标准方式 • SGML的一个简化子集 • 是一种定义其他语言、交换格式、信息集的语言——元语言

  22. 特征 • XML 是一个开放标准 • 简单，易于使用 • 支持国际化 • XML 是平台、工具、数据库、协议、编程语言无关的

  23. History of XML

  24. XML Schema Example <xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema"> <xsd:element name="person" type="personType"/> <xsd:complexType name="personType"> <xsd:sequence> <xsd:element name="name" type="xsd:string"/> <xsd:element name="email" type="xsd:string"/> <xsd:element name="organization" type="xsd:string"/> </xsd:sequence> </xsd:complexType name="personType"> </xsd:schema>

  25. XML Example <person> <name>Fennivel Chai</name> <email>fennivel@uddi-china.org </email> <organization>UDDI-China.org </organization> </person>

  26. XML的树状表示例子

  27. Xml标准体系框架

  28. XML相关技术 • Architecture • XML 结构 XML 体系 • Information Modeling建模 • DTD：Document Type Definition • SCHEMA • XML Processing处理 • DOM： Document Object Model • SAX： Simple API for XML Processing • XML Rendering呈现 • XSLT：Extensible Stylesheet Language (XSL)Transformations • XPath：XML Path Language

  29. SOAP • Simple Object Access Protocol 简单对象访问协议 • 节点间交换数据的协议 • 2000.4 SOAP 1.1 • 2003.6 SOAP 1.2 • 用XML描述，独立于语言和平台

  30. XML 消息传递-- SOAP • 简单对象访问协议

  31. SOAP消息封装模型 • Soap消息是在对等的Soap节点间通信的基本单位 • Soap规范定义的消息结构非常简单：一个Envelope包含了两个组成部分Header和Body；除此之外，没有定义额外的表述结构标准

  32. WSDL • Web Services Description Language WWW服务描述语言 • 服务提供者是通过服务描述将所有用于调用 Web 服务的规范传送给服务请求者的。 • 使用 WSDL 作为基本服务描述 • WSDL 是一种 XML 文档，它将 Web 服务描述为一组端点，这些端点会处理包含面向文档或面向过程的（RPC）消息的消息。 • 描述了服务的操纵信息 • Service Interface • Implementation Details • Access Protocol • Contact Endpoint

  33. UDDI • 注册中心 • UDDI 计划最初是由总部在美国加利福尼亚的Ariba 发起的，并在 IBM 和微软公司积极参与下开发的。尝试解决电子商务交易的集成和自动化问题。 • UDDI在两个方面提供了其解决方案 • 它定义了一系列技术规范，使商家可以用来描述自身、他们的产品和服务，以及他们在Web的商业过程 • 有一个全球企业注册表，能使跨越多个平台上的企业方便地搜索和发现对方。这个注册表将是免费的。

  34. 服务提供者 服务部署 绑定 API 发现 发布API 服务请求者 UDDI 中心 服务开发者 API WSDL 删除 描述 UDDI-统一描述、发现和集成

  35. tModel businessService bindingTemplate 发布 引用 发布 访问 服务接口发布 UDDI Registry 接口描述 WSDL文档 实现描述 Service

  36. 举例 • 开发travel服务程序，编译调试，把服务部署到提供服务的服务器上 • 向UDDI中心注册travel服务，对外发布travel.wsdl • 张三从UDDI中心发现travel服务，获得travel.wsdl的信息 • 张三获得travel.wsdl • 由travel.wsdl，生成访问travel服务的SOAP消息，请求travel服务 • 服务器接到SOAP消息，分析，把该请求转发给旅游服务器，旅游服务执行，结果返回给张三

  37. 开放网格服务结构OGSAOpen Grid Services Architecture • 两大支撑技术 • Web Service技术（动态服务） • 网格技术（Globus） • 以“服务”为中心的基本思想 • 一切都是服务

  38. 资源与服务 • 在大多数的技术文献以及规范中，定义可以互换，指的是可以被共享以及（或者）能够被外部用户使用的一些事物。 • 资源是能够被共享或者以逻辑或物理实体表示的事物（如软件应用程序、硬件、操作系统等），它拥有大量的接口以及应用提供者接口，用于管理、访问和监控资源。 • 服务是某个接口的实现，该接口为客户的使用提供必需的绑定以及消息交换模式信息。

  39. 接口 访问资源 资源 服务 接口 实现 客户 服务 接口 实现 访问资源 资源与服务的关系

  40. Web Services-based standards and Specifications • Program-to-program interaction (SOAP,WSDL and UDDI) • Data sharing (XML) • Messaging (SOAP and WS-Addressing) • Reliable messaging (WS-ReliableMessaging) • Managing workload (WS-Management) • Transaction-handling (WS-Coordination and WS-AtomicTransaction)

  41. Web Services-based standards and Specifications(Cont.) • Managing resources (WS-RF or WSRF) • Establishing security (WS-security, WS-SecureConversation, WS-Trust and WS-Federation) • Handling metadata (WSDL, UDDI and WS-Policy) • Building and integrating Web Services architecture over a Grid (OGSA) • Overlaying business process flow (BPEL4WS) • Triggering Overlaying process flow events (WS-Notification)

  42. GT1 GT2 OGSI Started far apart in apps & tech Have been converging ? WSDL 2, WSDM WSDL, WS-* HTTP Grid and Web Services:Convergence? Grid Web WSDM : Web Services Distributed Management

  43. GT1 GT2 OGSI Started far apart in apps & tech Have been converging WSRF WSDL 2, WSDM WSDL, WS-* HTTP Grid and Web Services:Convergence: Yes! Grid Web The definition of WSRF means that Grid and Web communities can move forward on a common base

  44. 开放网格服务体系结构Open Grid Services Architecture

  45. Application 应用层 Collaboration Tools Data Mgmt Tools Distributed simulation . . . 聚合层Collective Information services Resource mgmt Data mgmt . . . 资源层Resource 连通层 net 构造层Fabric 五层沙漏网格体系结构 • 五层沙漏 • 应用背景是科学研究领域－E－Science • 以协议为中心的协议结构 • 一个基础平台允许访问，集成远程异构资源和服务

  46. Application & Integration Technology for Problem Domain X Generic Virtual Service Access and Integration Layer OGSA Structured Data Integration Job Submission Brokering Workflow Registry Banking Authorisation Transformation Structured Data Access Data Transport Resource Usage OGSI: Interface to Grid Infrastructure Web Services: Basic Functionality Compute, Data & Storage Resources Structured Data Semi-structured - Relational XML Distributed 开放网格服务体系结构OGSA • OGSA（Open Grid Services Architecture) • 面向服务的体系结构SOA • 以服务为中心的“服务结构” • 一切都是服务 • 商业应用 • 分布企业计算，例如企业应用集成和B2B等 • Web Services和Grid技术融合的产物 • 遵循Web Service标准，扩展它

  47. Discovery R R RM RM Access RM RM RM OGSA产生的动机 • 科学研究领域的成功→商业计算 • 电子科研环境－》商业应用，如同WEB技术发展 • 资源集成是一个基本挑战 • 问题和解决方法类似 • 分布、可靠、可扩展和安全的分布系统挑战 • 向基础设施迈进→支持多个应用领域

  48. Design Analytics Design Pricing Design Simulation OGSA产生的动机 • 以主机为中心企业计算→以网络为中心企业计算 • 外部的网络、资源和服务 • 高度集成的内部IT基础设施分解成异构多个系统的集合，异构和小系统的集合按QoS的重新集成 • 现行方法是面向平台的纵向集成构件和服务 • 没有合适标准的IT基础架构和工具，分布计算的管理、灵活性、可扩展等的保证非常麻烦
