  1. DOKUMENTACJA BUDOWLANA

  2. Rysunek techniczny Jest międzynarodowym językiem , którym porozumiewają się technicy i inżynierowie. Umożliwia przekazywanie myśli naukowo – technicznej. Aby spełniał wymagania musi być wykonany zgodnie z obowiązującymi normami międzynarodowymi. Rysunek techniczny jest nieodłączną częścią dokumentacji technicznej każdego urządzenia

  3. Rysunek techniczny • Odręczny szkic techniczny • rysunek odręczny, wykonany na białym papierze • służy do wstępnego zapisu informacji technicznej • nie musi spełniać kryteriów rysunku technicznego • najczęściej jest to rysunek nieskalowany

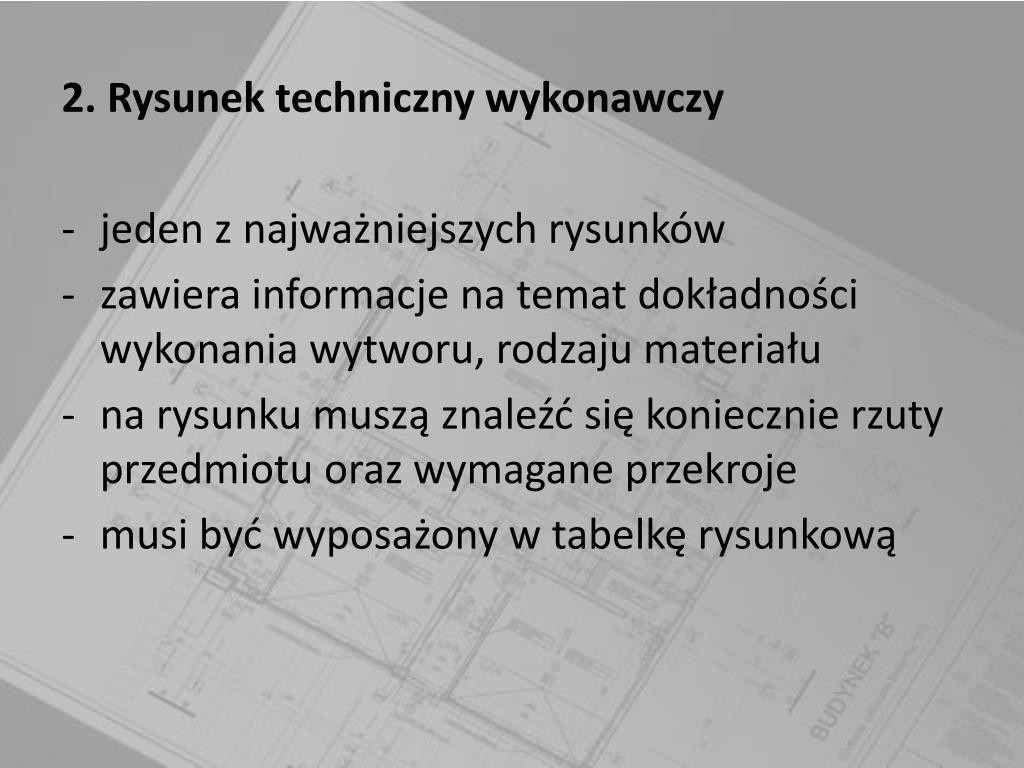

  4. 2. Rysunek techniczny wykonawczy • jeden z najważniejszych rysunków • zawiera informacje na temat dokładności wykonania wytworu, rodzaju materiału • na rysunku muszą znaleźć się koniecznie rzuty przedmiotu oraz wymagane przekroje • musi być wyposażony w tabelkę rysunkową

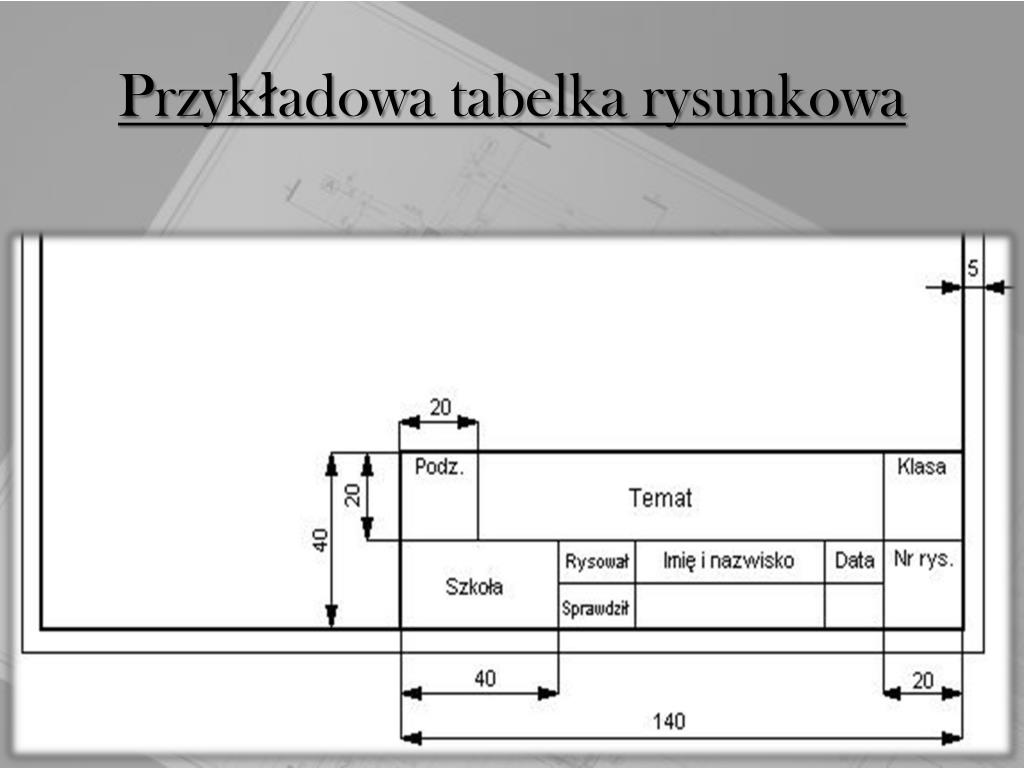

  5. Przykładowa tabelka rysunkowa

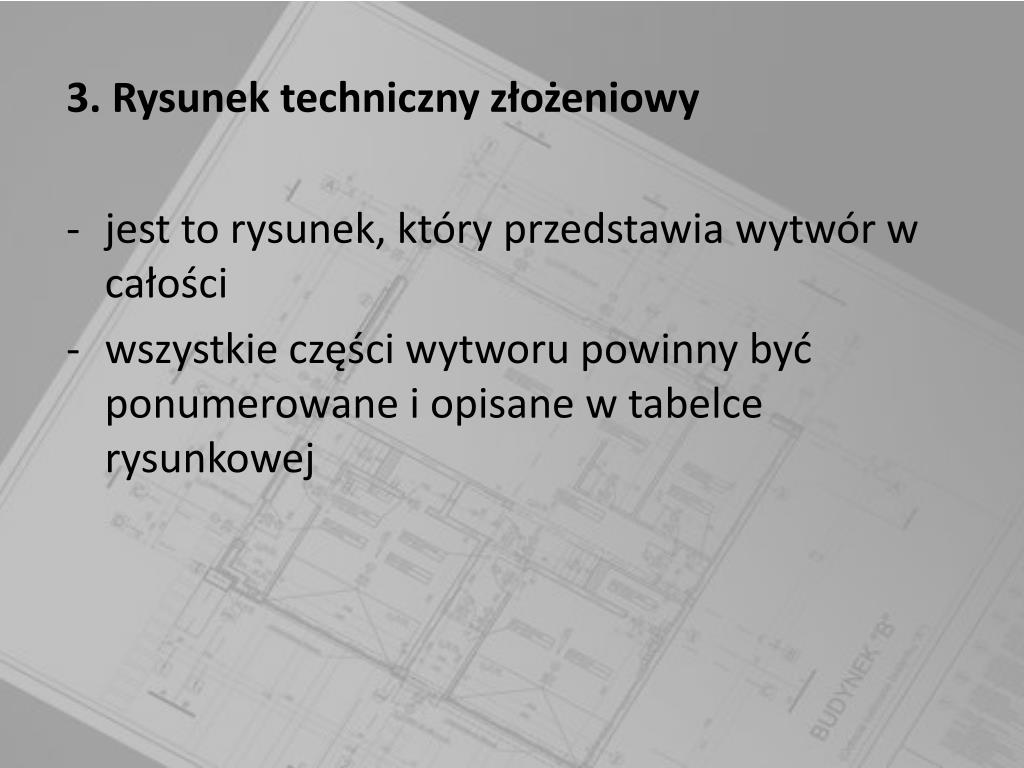

  6. 3. Rysunek techniczny złożeniowy • jest to rysunek, który przedstawia wytwór w całości • wszystkie części wytworu powinny być ponumerowane i opisane w tabelce rysunkowej

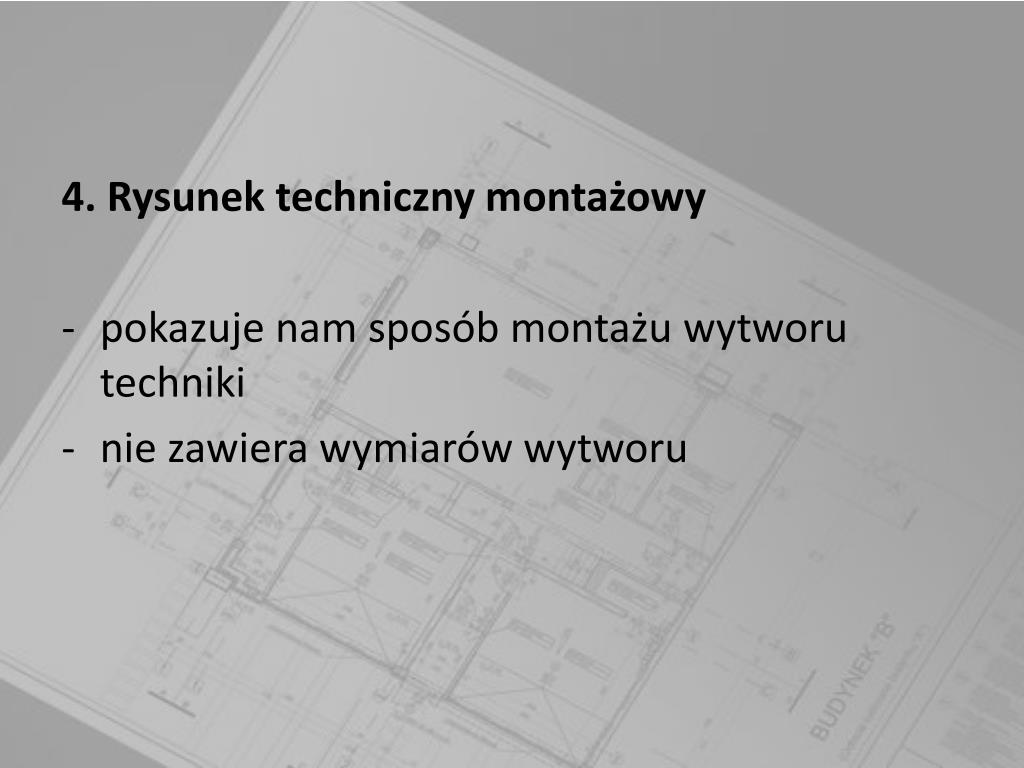

  7. 4. Rysunek techniczny montażowy • pokazuje nam sposób montażu wytworu techniki • nie zawiera wymiarów wytworu

  8. 5. Rysunek techniczny schematyczny • przedstawia zasadę działania urządzenia • zawiera symbolicznie przedstawione elementy układu, które wchodzą w skład określonego systemu funkcjonalnego

  9. Formaty arkuszy rysunkowych • Formaty arkuszy przeznaczonych do wykonania rysunków technicznych są znormalizowane • Każdy kolejny arkusz powstaje przez podzielenie większego na pół • Jako format podstawowy przyjęto arkusz o wymiarach 297x210 mm i oznacza go symbolem A4

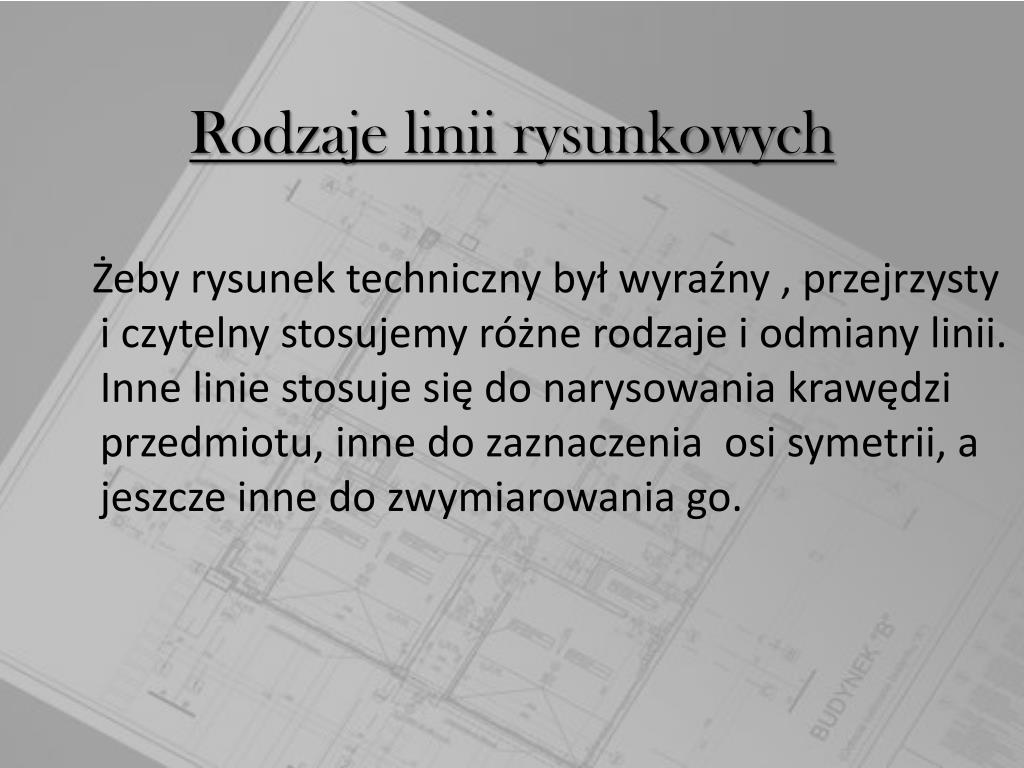

  10. Rodzaje linii rysunkowych Żeby rysunek techniczny był wyraźny , przejrzysty i czytelny stosujemy różne rodzaje i odmiany linii. Inne linie stosuje się do narysowania krawędzi przedmiotu, inne do zaznaczenia osi symetrii, a jeszcze inne do zwymiarowania go.

  11. Wymiarowanie rysunków technicznych • wymiary na rysunkach technicznych podaje się w mm, jednostki nie zaznaczamy na rysunku • wysokość pisma wynosi co najmniej 3,5mm • liczby piszemy nad liniami wymiarowymi w odległości 0,5 – 1,5 mm od nich, mniej więcej w środku • należy unikać pisania liczb wymiarowych dokładnie jedna nad drugą. Gdy linia wymiarowa jest krótka, liczbę piszemy nad jej przedłużeniem

  12. Zasady sporządzania rysunku technicznego i wymiarowania • Rysunek wykonujemy ołówkiem przy użyciu przyborów kreślarskich (linijka, ekierka, cyrkiel itd.) • Zarys przedmiotu (widoczne krawędzie) rysujemy zawsze linią grubą (ołówek HB) • Wszystkie linie wymiarowe, linie pomocnicze i osie symetrii rysujemy linią cienką (ołówek H) • Jeżeli przedmiot ma oś symetrii, to zaczynamy od narysowania tej osi.
