AUMA – решения для систем безопасности

1. АдиловБерикТаспихович.«Арматурный Центр». Директор. 10.2014 AUMA – решения для систем безопасности

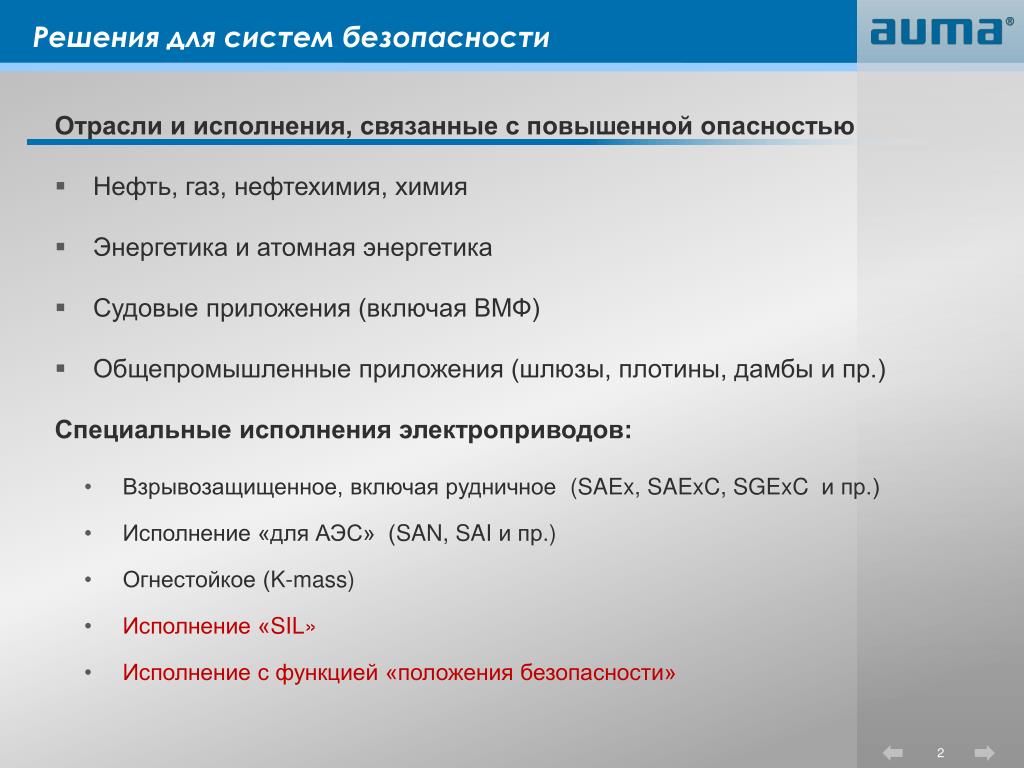

2. Решения для систем безопасности Отрасли и исполнения, связанные с повышенной опасностью • Нефть, газ, нефтехимия, химия • Энергетика и атомная энергетика • Судовые приложения (включая ВМФ) • Общепромышленные приложения (шлюзы, плотины, дамбы и пр.) Специальные исполнения электроприводов: • Взрывозащищенное, включая рудничное (SAEx, SAExC, SGExC и пр.) • Исполнение «для АЭС» (SAN, SAI и пр.) • Огнестойкое (K-mass) • Исполнение «SIL» • Исполнение с функцией «положения безопасности»

3. Решения для систем безопасности НефтьиГаз Диагностика Ex-защита √ Огнестойкость√ SIL √ Fail Safe Fieldbus, по беспроводной связи Специальные исполнения электроприводов: Высокотемпературные Сверх- и низкотемпературные (до -60С)

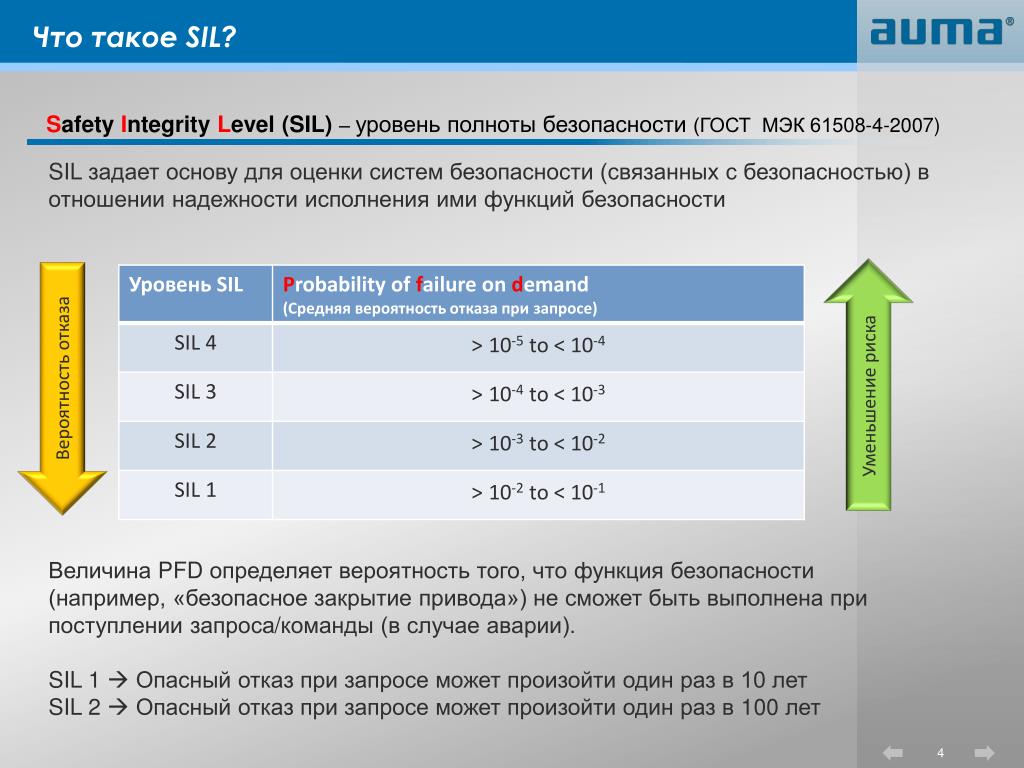

4. Что такое SIL? • Safety Integrity Level (SIL) – уровень полноты безопасности (ГОСТ МЭК 61508-4-2007) SIL задает основу для оценки систем безопасности (связанных с безопасностью) в отношении надежности исполнения ими функций безопасности Уменьшение риска Вероятность отказа Величина PFD определяет вероятность того, что функция безопасности (например, «безопасное закрытие привода») не сможет быть выполнена при поступлении запроса/команды (в случае аварии). SIL 1 Опасный отказ при запросе может произойти один раз в 10 лет SIL 2 Опасный отказ при запросе может произойти один раз в 100 лет

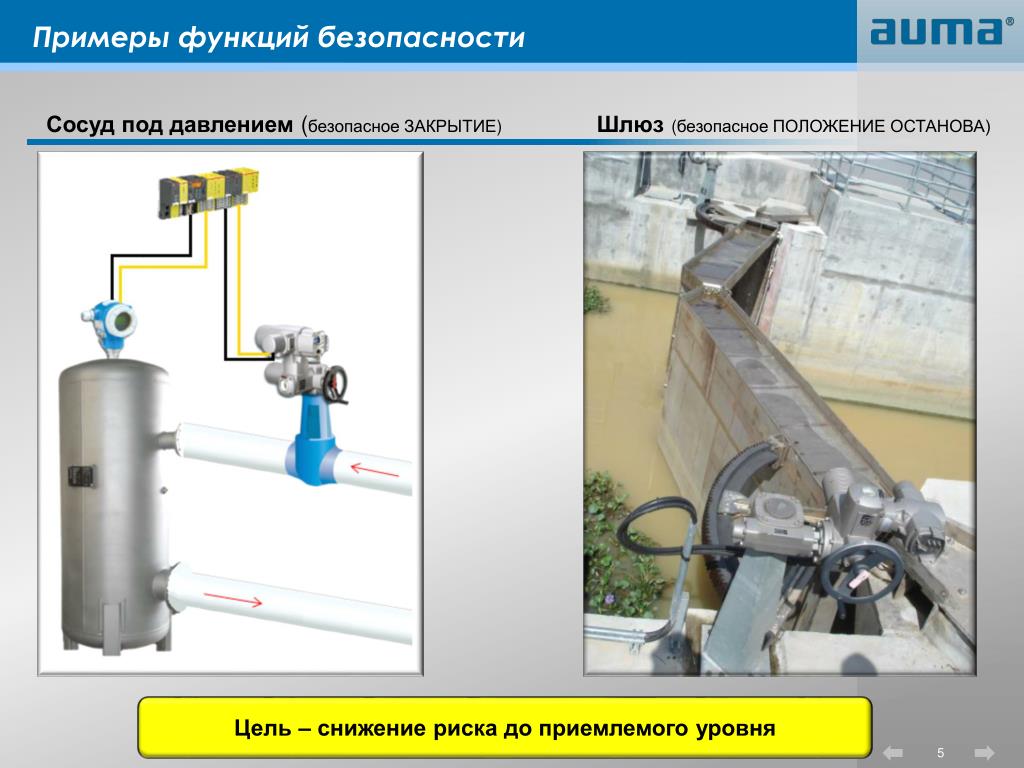

5. Примеры функций безопасности Сосуд под давлением (безопасное ЗАКРЫТИЕ) Шлюз(безопасное ПОЛОЖЕНИЕОСТАНОВА) Цель – снижение риска до приемлемого уровня

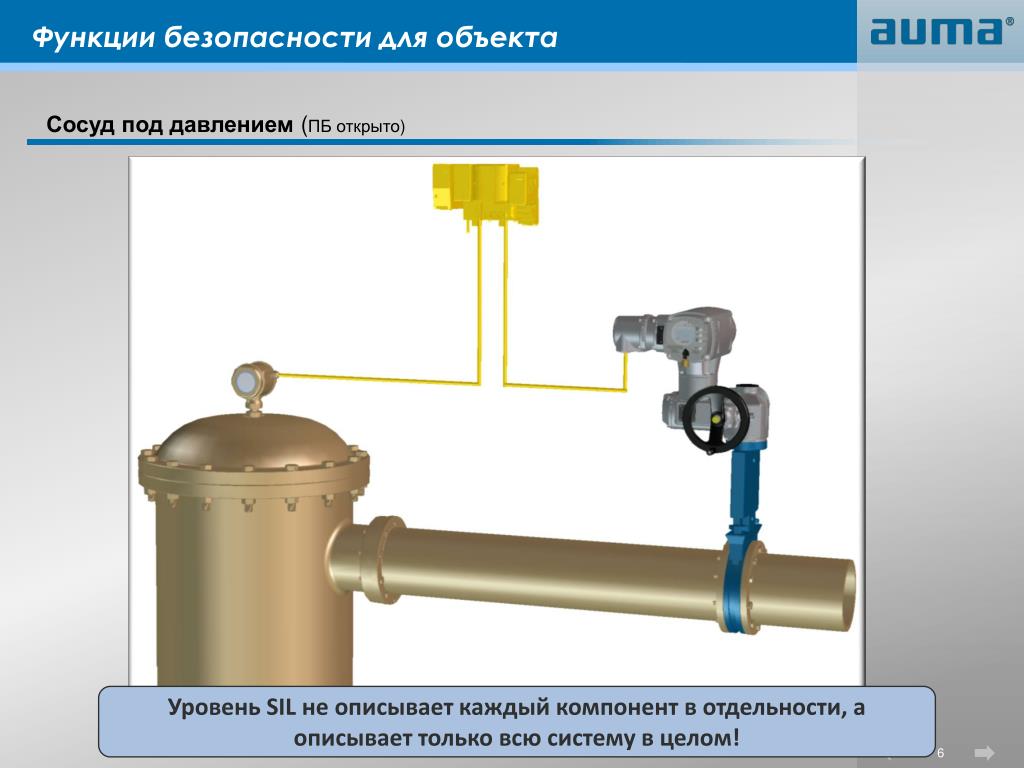

6. Функции безопасности для объекта Сосуд под давлением (ПБ открыто) Уровень SIL не описывает каждый компонент в отдельности, а описывает только всю систему в целом!

7. Анализ риска – определение требований к SIL • Требования к SIL каждой функции безопасности задаются по результатам анализа риска с учетом возможных последний аварии, возможности ее предотвращения, вероятности ее возникновения и т.п.

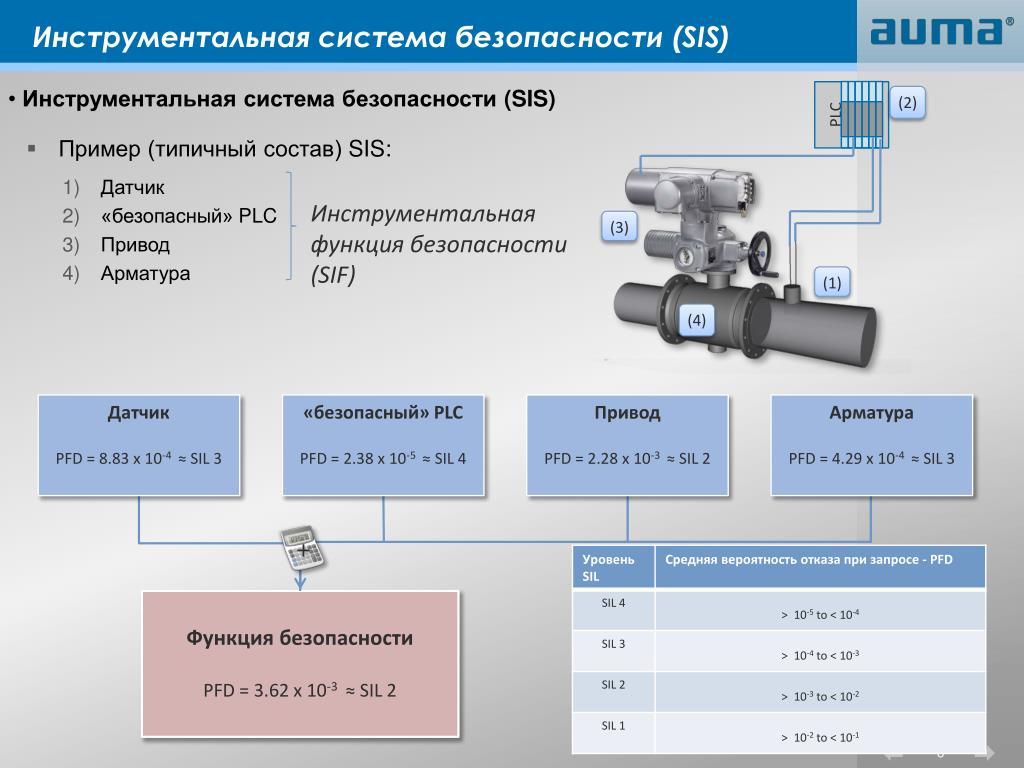

8. Инструментальная система безопасности (SIS) • Инструментальная система безопасности (SIS) • Пример (типичный состав) SIS: • Датчик • «безопасный» PLC • Привод • Арматура (2) PLC Инструментальная функция безопасности (SIF) (3) (1) (4) • Датчик • PFD = 8.83 x 10-4 ≈ SIL 3 • «безопасный» PLC • PFD = 2.38 x 10-5 ≈ SIL 4 • Привод • PFD = 2.28 x 10-3 ≈ SIL 2 • Арматура • PFD = 4.29 x 10-4 ≈ SIL 3 + • Функция безопасности • PFD = 3.62 x 10-3 ≈ SIL 2

9. Вероятностные характеристики безопасности Интенсивность отказов  – исходная характеристика для расчетаPFD, MTBF (среднее время между отказами), SFF (доля неопасных отказов) и т.п. Справочные данные EXIDA, SIEMENS Статистика эксплуатации Интенсивность отказов λэлементов системы Анализ типа отказа и его влияния FMEDA Интенсивность опасных, неопасных, обнаруживаемых и не обнаруживаемых отказов λsafeλdangerous detectedλdangerous undetected Вероятностные характеристики безопасности PFDavgSFF HFT DCD

10. Результаты анализа - отчеты EXIDA Были выпущены следующие отчеты EXIDA для оборудования AUMA: • SAx.1/SAx.2 AUMA NORM и AUMA MATIC способны достичь SIL2 (1oo1) • SGx.1AUMA NORM и AUMA MATIC способны достичь SIL1 (1oo1) • SAx.x/SGx.1 с AUMATIC .1 способны достичь SIL1 (1oo1) • SAx.2 сAUMATIC .2 (без SIL-модуля)способны достичь SIL1 (1oo1) • SGC/SGM/SVC/SVM способны достичь SIL2 (1oo1) • Редукторы способны достичь SIL2 (1oo1) • SQ.2: В испытательном центре накапливается статистика для анализа FMEDA

11. Результаты анализа - отчеты EXIDA Пример характеристик, предоставляемых для каждой конфигурации оборудования:

12. Пример декларации производителя (SIL)

13. AUMA SIL модуль – сертификация решения • Сертификация комплектного продукта, включая: • SA/SAR 07.2 –/SA/SAR 16.2/SAEx/SAREx 07.2 – SAEx/SAREx 16.2 • AC 01.2/ACEx 01.2 в исполнении SIL • Пока что не включая SQ.2 • Сертификация проекта согласно Functional Safety Management plan (FSM plan) • Управление/ распределение ответственности • Описание процессов • Определение требуемой документации • Перечни используемых стандартов • Определение средств разработки Цель – сертифицировать в TÜV как комплектный продукт, так и процесс разработки для приложений SIL 2/3 согласно IEC 61508:2011.

14. AC01.2/ACExC01.2 в исполнении SIL Сигнал безопасности AC.2 сигналы процесса SIL модуль AC.2-логика Safe OPENING Safe CLOSING Safe STOP OPENING CLOSING STOP Контактор или тиристор SIL концевики Блинкер MWG

15. Специальные условия AC01.2/ACExC01.2 в версии SIL • SA.2 приводы • Только 3-х фазные моторы переменного тока (type AD/VD) • Низко-температурная версия в разработке! • Control unit всегда с блинкером

16. Special conditions for AC01.2/ACExC01.2 in SIL version • Блок AC.2 в SIL версии • Только до -20С • Регулятор только с тиристором (Ex версия: тиристор с контактором) • Невозможны “EMERGENCY“ и “Interlock“ входы • Невозможна EMERGENCY Stop кнопка • Невозможно резервное питание • Невозможно реле токовой перегрузки • Управляющий сигнал только +24 V DC

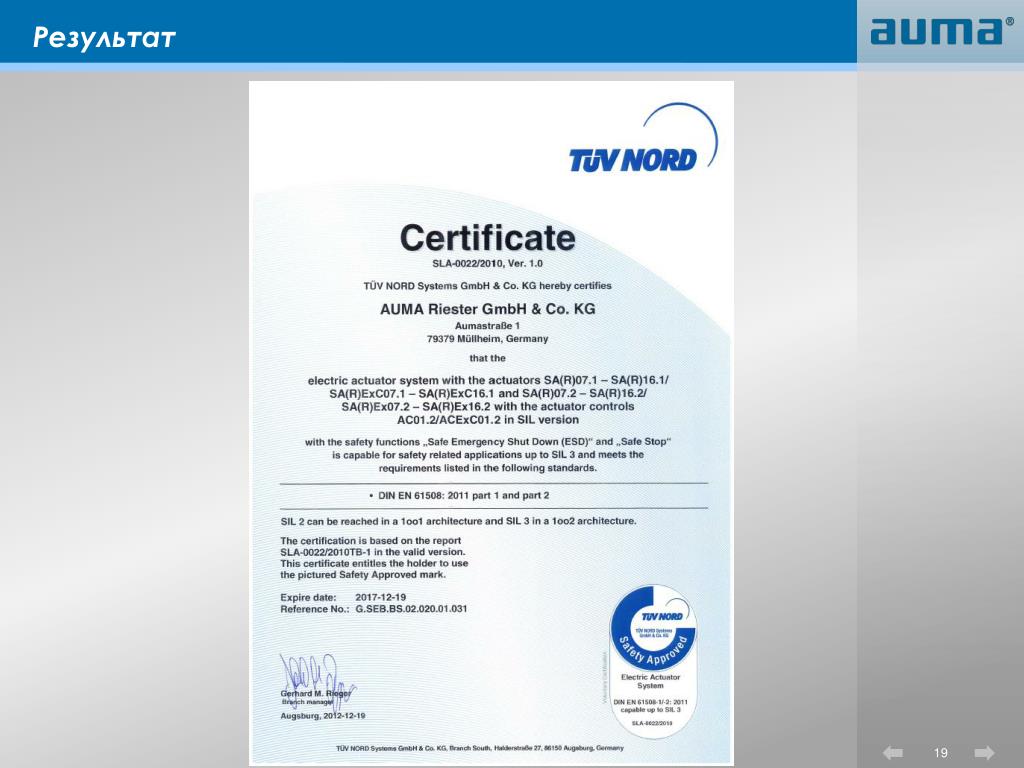

17. Результат

18. Дальнейшие способы повышения SIL • Дублирование – обязательное условие при построение систем уровня SIL3 и выше в трубопроводных системах. Для безопасного положения закрыто Для безопасного положения открыто

19. Обзор продуктов

20. Обзор продуктов

21. Спасибо за внимание
