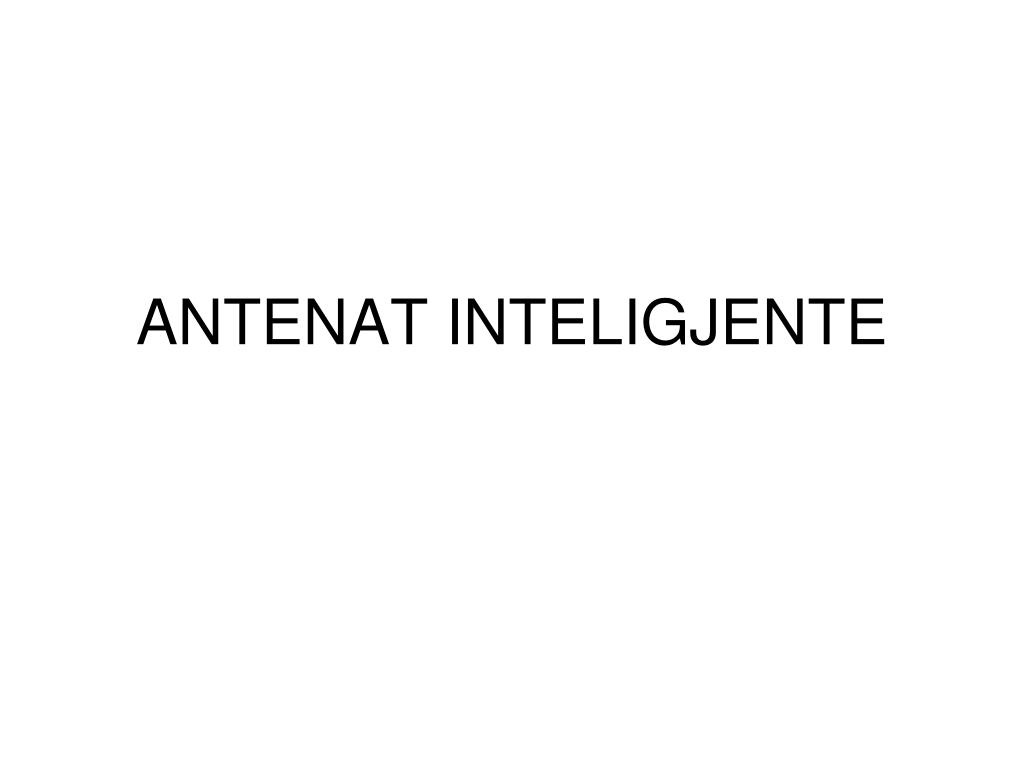

1. ANTENAT INTELIGJENTE

2. Pse Antena Inteligjente? • Rritje e madhe ne kapacitet • Rritje ne diapazon • Rrisin potencialin per te futur sherbime te reja • Japin me shume siguri • Reduktojne perhapjen e Multipath

3. Cfare jane antenat inteligjente? • Ne nje sistem celular komunikimi radio eshte midis perdoruesit dhe stacionit baze, i cili siguron nje mbulim radio brenda nje hapesire te caktuar te quajtur qelize. • Stacionet baze jane antena omnidireksionale ose direksionale. • Kjo eshte nje humbje fuqie sepse shumica e saj do te rrezatohet ne drejtimet te tjera sesa drejperdrejt perdoruesit. • Fuqia e rrezatuar ne drejtime te tjera do te perbeje interferencen nga perdoruesit e tjere

4. Cfare jane antenat inteligjente? • Idea e antenave smart eshte te perdore nje model antene stacione baze qe nuk jane fikse por pershtaten ne kushtet aktuale te radio frekuences. • Kjo mund te shikohet si nje rast kur antena i drejton nje rreze vetem nje komukimi jo te gjitheve.

5. Ilustrimi i Antenave Smart

6. Ndarja e Spektrit Radio Perdoruesi duke komunikuar nepermjet te njejtit stacion baze ndahen ne disa menyra: - nga frekuenca si FDMA ( frequency division multiple access), - sipas kohes TDMA ( time division multiple access), - sipas kodit CDMA ( code division multiple access) and - sipas hapesires SDMA ( space division multiple access) ne smart antennas.

7. Koncepti • Antenat Smart konsistojne ne nje numer te elementeve rrezatuese, nje rrjet kombinues/ndares dhe nje njesi kontrolli. • Njesia e kontrollit mund te quhet si inteligjenca e antenave smart. realizohet duke perdorur nje procesor dixhital te sinjalit (DSP). • Duke u bazuar ne kete konceptim te antenave smart mund te percaktojme “nivelet e inteligjences”

8. Nivelet e Inteligjences 1.) Lobet e komutuara(SL) - teknika me e thjeshte, e quajtur gjithashtu switched beam. - permban nje funksion bazik komutues midis antenave te ndara direktive ose te percaktuara si tufats e matrices. - zgjidhet konfigurimi qe jep performancen me te mire.

9. Nivelet e Inteligjences 2.)Matrica me faze dinamike(PA): - perfshihet nje algoritem i drejtimit i ardhes per sinjalin e marre nga perdoruesi. - mund te arrihet gjurmim i vazhdueshem - pergjithsim i konceptit te lobit komutues

10. Nivelet e Inteligjences 3.) Matrica adaptuese(AA): - ka nje algoritem DOA per vendosjen e drejtimit drejt burimit te interferences (e.g., perdoruesit e tjere) - modeli i rrezatimit mund te shtohet per te hequr intereruesit .

11. Nivelet e Inteligjences

12. Evolucioni i Antenave Smart Nje evolucion mund te parashikohet ne perdorimin e antenave smart. Evolucioni mund te ndahet ne tre faza. - Antenat Smart perdoren vetem ne uplink . Ky koncept quhet Marres me sensivitet te larte (HSR). - Ne fazen e dyte, tufat e drejtuara te rrezave perdoren vetem ne downlink direction ne shtese te HSR. - Faza e fundit e zhvillimit do te jete full space division multiple access (SDMA).

13. Disavantazhet dhe faktoret e kostos • Kompleksiteti i Transceiver-it -- Nje transceiver i nje antene smart antenna eshte shume me shume kompleks se nje transceiver tradicional. - Ka nevoje per me shume algoritma te fuqishem, procesore dhe sisteme kontrolli. • Menaxhimi i burimeve– Nevojiten Kerkesa te reja ne funksionet e rrjetit si menaxhimi i burimeve dhe i levizshmerise. • Permasa Fizike– Per nje antene smart per te perftuar nje amplifikim te aresyeshem nevojitet nje antena matrice (array)

14. Foto e nje antena array 8-element at 1.8 GHz. (Antenna property of Telia Research AB, Sweden).
