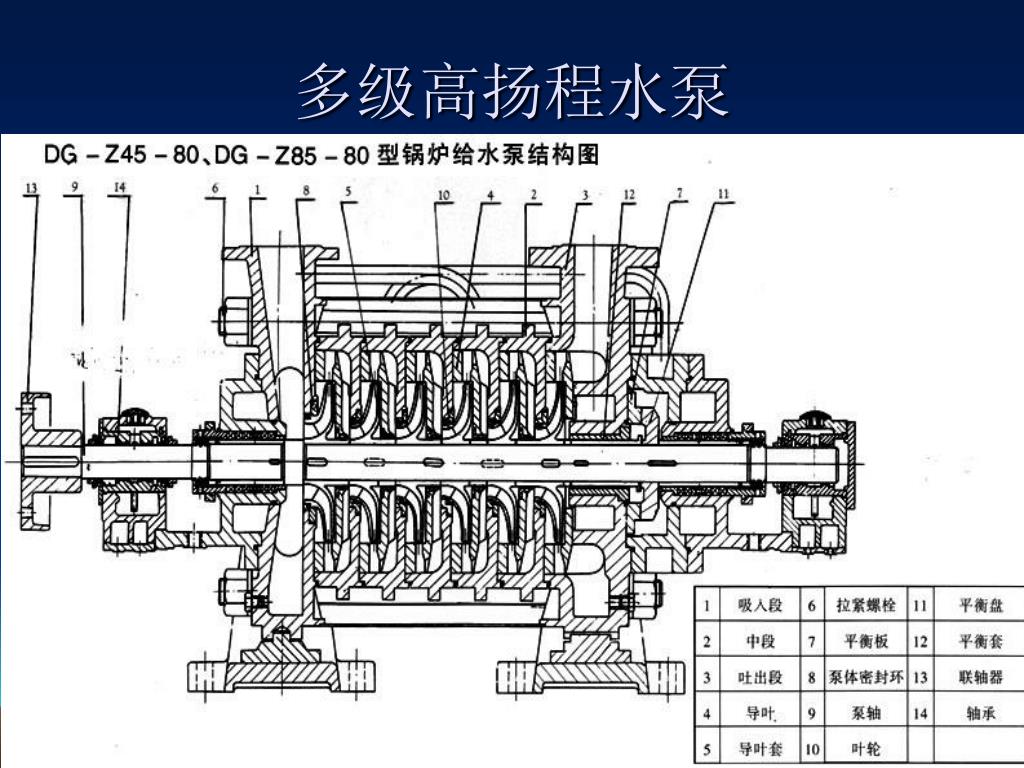

多级高扬程水泵

多级高扬程水泵

叶片泵的性能参数 第三节叶片泵的性能参数水泵的基本性能，通常由6个性能参数来表示：流量（Q）扬程（H）功率（P）效率（η）允许吸上真空高度或必需气蚀余量(NPSH) 转速（n）

第三节叶片泵的性能参数 ：（1）流量(抽水量)——水泵在单位时间内所输送的液体的体积或质量。以字母Q表示，常用单位是m3/s、L／s、t/h。水泵铭牌上的流量是指设计流量，有称额定流量，水泵在此流量下运行效率最高。

第三节叶片泵的性能参数 （2）扬程（水头）——水泵对单位重量（1kg）液体所做的功，也即单位重量液体通过水泵后其能量的增值。以字母H表示，常用液柱高度m表示。其它单位：Pa (kPa)、atm(1个工程大气压) 1atm=98.0665 kPa ≈0.1 MPa 扬程计算为H=E2-E1

压程吸程扬程总扬程实际扬程

压力表的读数 扬程总扬程

第三节叶片泵的性能参数 功率（3）轴功率（输入功率） (P)—泵轴得自原动机所传递过来的功率称为轴功率，以P表示，单位以KW表示，水泵铭牌上为轴功率，即额定功率。（4）有效功率（输出功率）——单位时间内水泵对液体所做的功，以Pu表示。

四、效率(η) • 效率——水泵的有效功率与轴功率的比值，以η表示。水泵铭牌上效率为对应于通过设计流量时的最高效率。

四、效率(η) 水泵内的能量损失分三部分：水力损失、容积损失、机械损失: 1、水力损失与水力效率ηh 水流在水泵内摩擦、局部、冲击损失水力损失的大小决定于过流部件的形状尺寸、壁面粗糙度和泵的工作情况。水力损失越大，泵扬程越小。

2、容积损失与容积效率ηv 水流流经叶轮之后，有一小部分高压水经过泵体内间隙（如减漏环）和轴向力平衡装置（如平衡孔、平衡盘）泄漏到叶轮的进口，以及从轴封处泄漏到泵外，因而消耗了一部分能量。漏损流量 q 的大小与泵的结构形式、比转速及泵的流量大小有关。在吸入口径相同的情况下，比转速大的泵漏损流量小。对给定的泵，要降低漏损量 q ，关键在于控制密封环与叶轮间的运转间隙量。漏损量 q 越大，泵的出水量 Q 越小。

3、机械损失与机械效率ηm • 叶轮在泵体内的液流中旋转时，叶轮盖板外侧与液体产生摩擦，泵轴转动时轴和轴封、轴承产生摩擦，因而消耗了一部分能量。

(6)转速——水泵叶轮的转动速度，通常以每分钟转动的次数来表示，以字母n表示。常用单位r/min。(6)转速——水泵叶轮的转动速度，通常以每分钟转动的次数来表示，以字母n表示。常用单位r/min。转速必须控制在一定范围之内。如果为异步电动机作为动力机，则额定转速： n =2950 r/min、 n =1450 r/min、 n =730r/min n =485 r/min等等（如果为同步电动机作为动力机，则额定转速为多少呢？）

六、允许吸上真空高度或必需气蚀余量(HPSH)： 允许吸上真空高度——指水泵在标准状况下(即水温为20℃、一个标准大气压)运转时，水泵所允许的最大的吸上真空高度。单位为mH2O。必需气蚀余量(HPSH)——指水泵进口处，单位重量液体所具有超过饱和蒸气压力的富裕能量。水泵厂一般常用汽蚀余量来反映轴流泵等的吸水性能。单位为m。两者是从不同的角度来反映水泵吸水性能好坏的参数，可以确定水泵的安装高程。

水泵型号

水泵的铭牌 型号:12SH-28A 扬程：10m 流量：684m3/h 转数：1450r/min 效率：78% 轴功率：28kW 允许吸上真空高度：4.5m 总量：660kg 水泵的铭牌

第四节离心泵的基本方程式 • 离心泵是靠叶轮的旋转来抽送水的，那么，工作水流在旋转的叶轮中究竟是如何运动的呢? • 一个旋转的叶轮能够产生多大的扬程? • 对于这些运动规律，我们将借助于离心泵的基本方程式的推导和分析，逐一得到进一步的了解。

一、叶轮中液体的流动情况

二、基本方程式 • 1、推导基本理论：动量矩定理： • 2、基本假定： a．液流为理想液体 b.叶槽中，液流均匀一致，叶轮同半径处液流的同名速度相等；即叶轮有无限多且无限薄叶片组成； c.液体在叶轮内处于稳定的流动状态。

二、基本方程式 • 1、推导基本理论：动量矩定理： • 2、基本假定： a．液流是恒定流； b.叶槽中，液流均匀一致，叶轮同半径处液流的同名速度相等；即叶轮有无限多且无限薄叶片组成； c.液流为理想液体。

叶槽内水流上的作用力

可以得到下式： 离心泵的基本公式

三、基本方程式的讨论 • 1．为了提高水泵的扬程和改善吸水性能，大多数离心泵在水流进入叶片时，使α1＝90’，也即C1u＝0，此时，基本方程式可写成：为了获得正值扬程，必须使a2=0°，a2愈小，水泵的理论扬程愈大。在实际应用中，水泵厂一般选用a2 ＝6 ° ～15 °左右。

2．水流通过水泵时，比能的增值(HT)与圆周速度u2有关。而u2=(nлD2)/60，因此，水流在叶轮中所获得的比能与叶轮的转速(n)、叶轮的外径(D2)有关。增加转速(n)和加大轮径(D2)，可以提高水泵之扬程。2．水流通过水泵时，比能的增值(HT)与圆周速度u2有关。而u2=(nлD2)/60，因此，水流在叶轮中所获得的比能与叶轮的转速(n)、叶轮的外径(D2)有关。增加转速(n)和加大轮径(D2)，可以提高水泵之扬程。 • 3．基本方程式适用于各种理想流体。这表明，离心泵的理论扬程与液体的容重无关。（抽水和抽气时扬程是一样的）

4.水泵的扬程是由两部分能量所组成的，势扬程和动扬程组成，由于动能转化为压能过程中，伴有能量损失，因此，希望动扬程在水泵总扬程中所占的百分比愈小，泵壳内水力损失就愈小，水泵效率提高。

四、基本方程式的修正 • 由于假定与实际应用不符，必须进行修正： • 1.叶槽中，液流实际不均匀一致； • 2.考虑泵壳内水力损失。 • 修正公式为：水泵的实际扬程

本课教学内容基本要求 • 1. 叶片泵的基本性能参数：提出表征叶片泵基本性能的六大基本参数的定义与意义。 • 2. 离心泵的基本方程式：叶轮中的液体运动，速度三角形，基本方程式的推导、讨论、修正与其物理意义。

思考题 • 1 ．哪些参数能表达叶片泵性能？各参数表示什么含义？常用哪些字母表达？各自的单位是什么？ • 2、什么是叶片泵的有效功率和轴功率？它们之间有何关系？ • 3、动力机的旋转机械能是如何传递给液体的？在能量的传递过程中会产生哪些损失？如何将这些损失减至最小程度？ • 4 ．离心泵装置上的真空表与压力表读数各表示什么意义？ • 5 ．液体在叶轮内的运动是什么运动？各运动间有什么关系？

思考题 • 6 ．什么是叶片泵的速度平行四边形？四边形中的Cm值为什么可以表达水泵叶轮的流量？ • 7 ．什么是动量矩定理？用它推导叶片泵基本方程式时为什么要有三个假定？基本方程式为什么能适用于所有叶片泵和所有流体？ • 8 ．离心泵的叶片形状为什么一律向后弯曲？而轴流泵的叶片为什么一律是扭曲的？试用基本方程式加以说明。

谢谢！

多级高扬程水泵
