Hardver ismeretek-2

1. Hardver ismeretek-2

2. A számítógép fő részei • 1. A számítógéppel végzett munka folyamata: • bevitel ==> tárolás ==> feldolgozás ==> kivitel • 2. A számítógépet 3 fő részre bonthatjuk: • központi egységre; • perifériákra; • illesztőegységekre.

3. 3. Központi egység: • a. Részei: • központi feldolgozó egység (CPU = mikroprocesszor); • operatív tár (memória); • be- és kiviteli vezérlő egység (Input/Output vezérlő). • b. A feldolgozást a központi feldolgozó egység végzi, mely 2 részből áll: • vezérlőegység (CU): értelmezi (dekódolja) az utasításokat, majd elõállítja a végrehajtáshoz szükséges vezérlõjelet; • aritmetikai és logikai egység (ALU): elvégzi a matematikai és a logikai műveleteket; • c. Az operatív tár vagy memória(ROM = csak olvasható memória, RAM = írható és olvasható memória): • tárolja a közvetlen feldolgozáshoz szükséges adatokat és magát a programot. • d. Be- és kiviteli vezérlő egység (Input/Output): • létrehozza és szabályozza a kapcsolatot a CPU és a perifériák között;

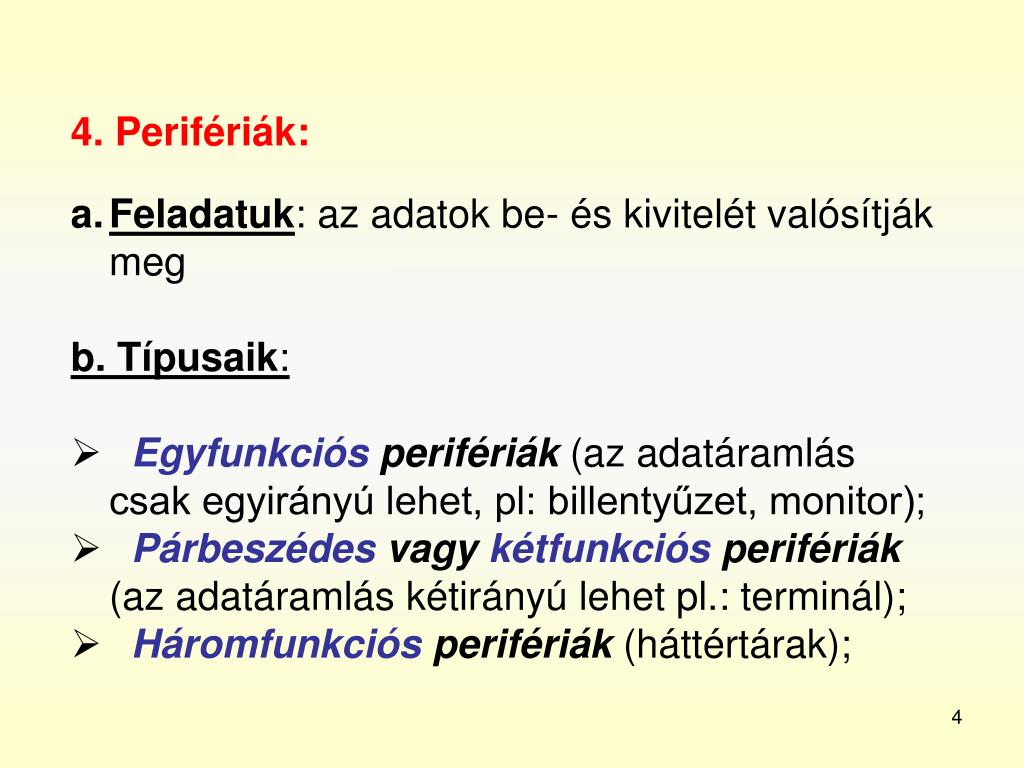

4. 4. Perifériák: • Feladatuk: az adatok be- és kivitelét valósítják meg • b. Típusaik: • Egyfunkciós perifériák (az adatáramlás csak egyirányú lehet, pl: billentyűzet, monitor); • Párbeszédes vagy kétfunkciós perifériák(az adatáramlás kétirányú lehet pl.: terminál); • Háromfunkciós perifériák (háttértárak);

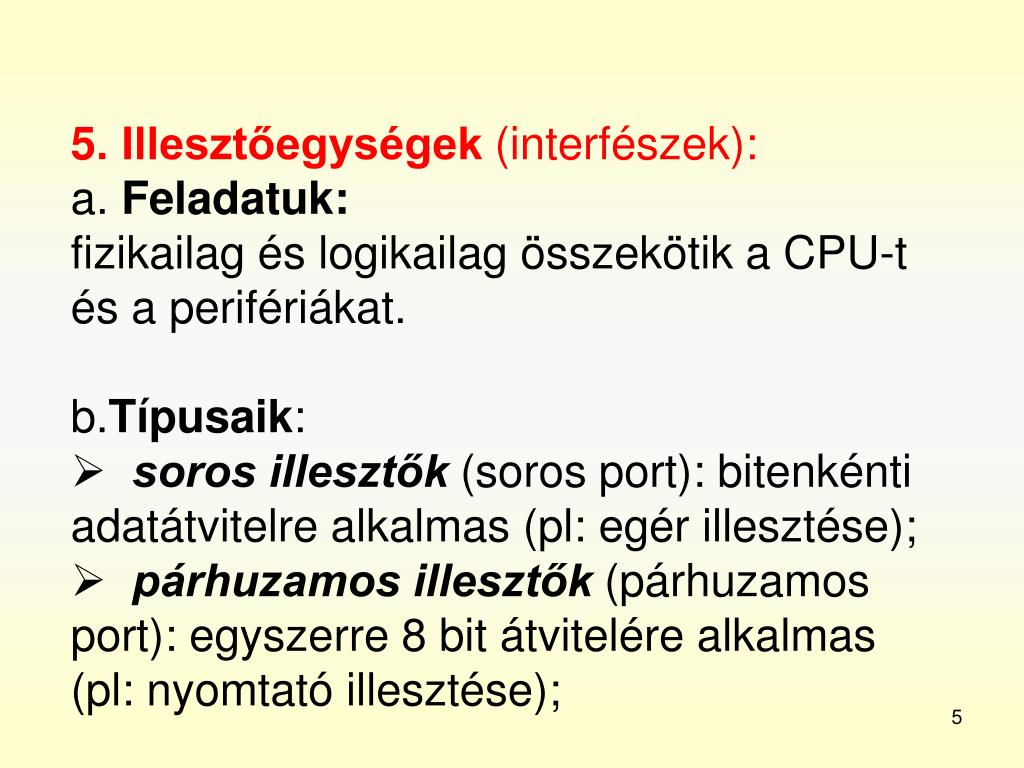

5. 5. Illesztőegységek (interfészek): • a. Feladatuk: • fizikailag és logikailag összekötik a CPU-t és a perifériákat. • b.Típusaik: • soros illesztők (soros port): bitenkénti adatátvitelre alkalmas (pl: egér illesztése); • párhuzamos illesztők (párhuzamos port): egyszerre 8 bit átvitelére alkalmas (pl: nyomtató illesztése);

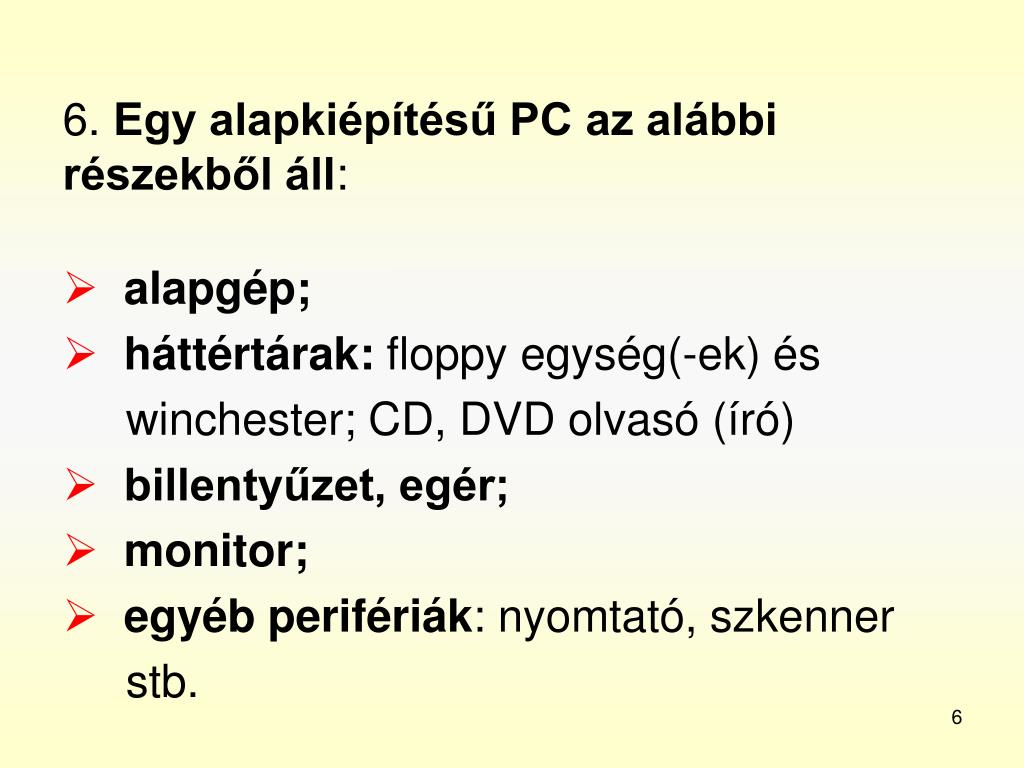

6. 6. Egy alapkiépítésű PC az alábbi részekből áll: • alapgép; • háttértárak: floppy egység(-ek) és winchester; CD, DVD olvasó (író) • billentyűzet, egér; • monitor; • egyéb perifériák: nyomtató, szkenner stb.

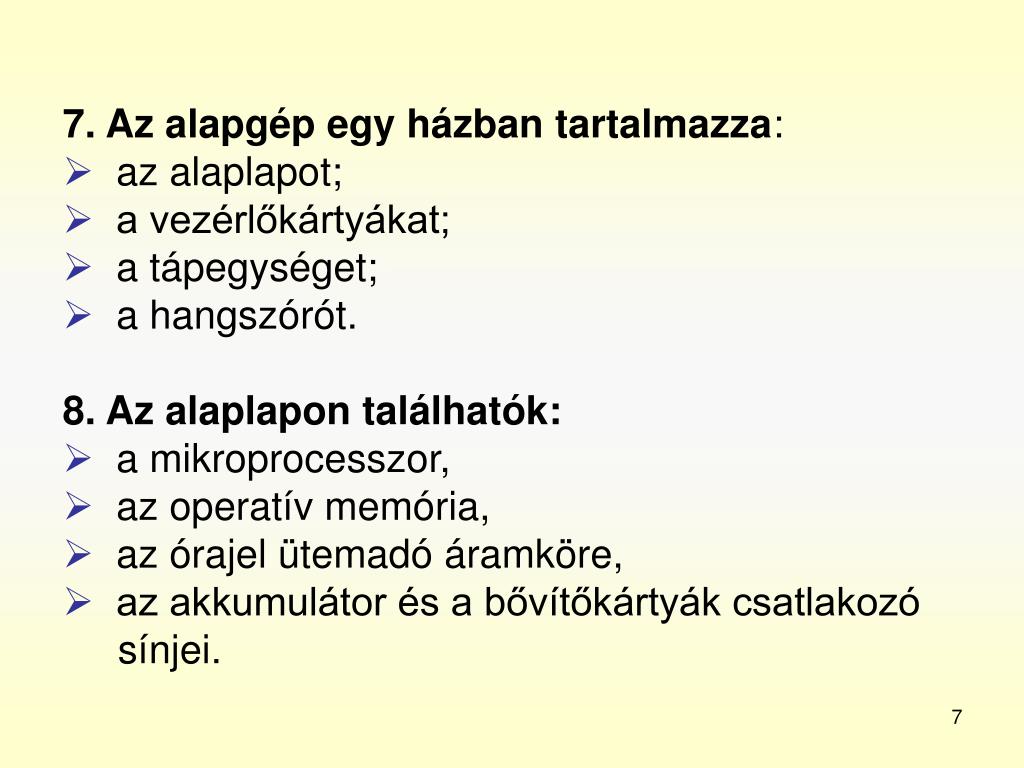

7. 7. Az alapgép egy házban tartalmazza: • az alaplapot; • a vezérlőkártyákat; • a tápegységet; • a hangszórót. • 8. Az alaplapon találhatók: • a mikroprocesszor, • az operatív memória, • az órajel ütemadó áramköre, • az akkumulátor és a bővítőkártyák csatlakozó sínjei.

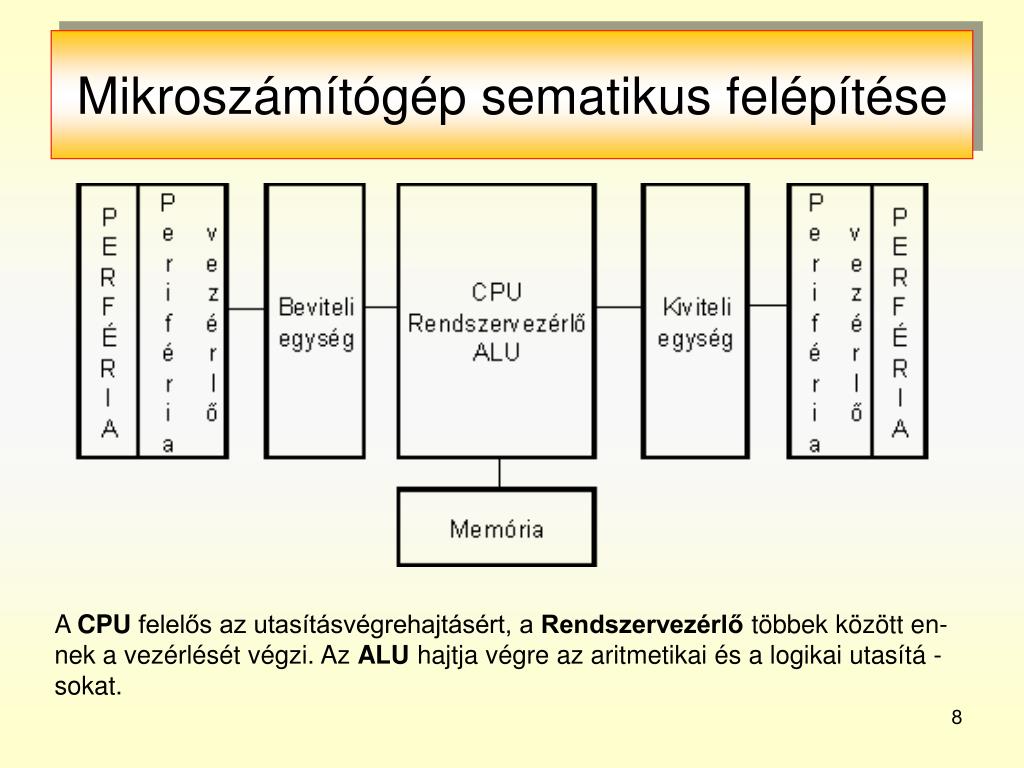

8. Mikroszámítógép sematikus felépítése A CPU felelős az utasításvégrehajtásért, a Rendszervezérlő többek között en-nek a vezérlését végzi. Az ALU hajtja végre az aritmetikai és a logikai utasítá - sokat.

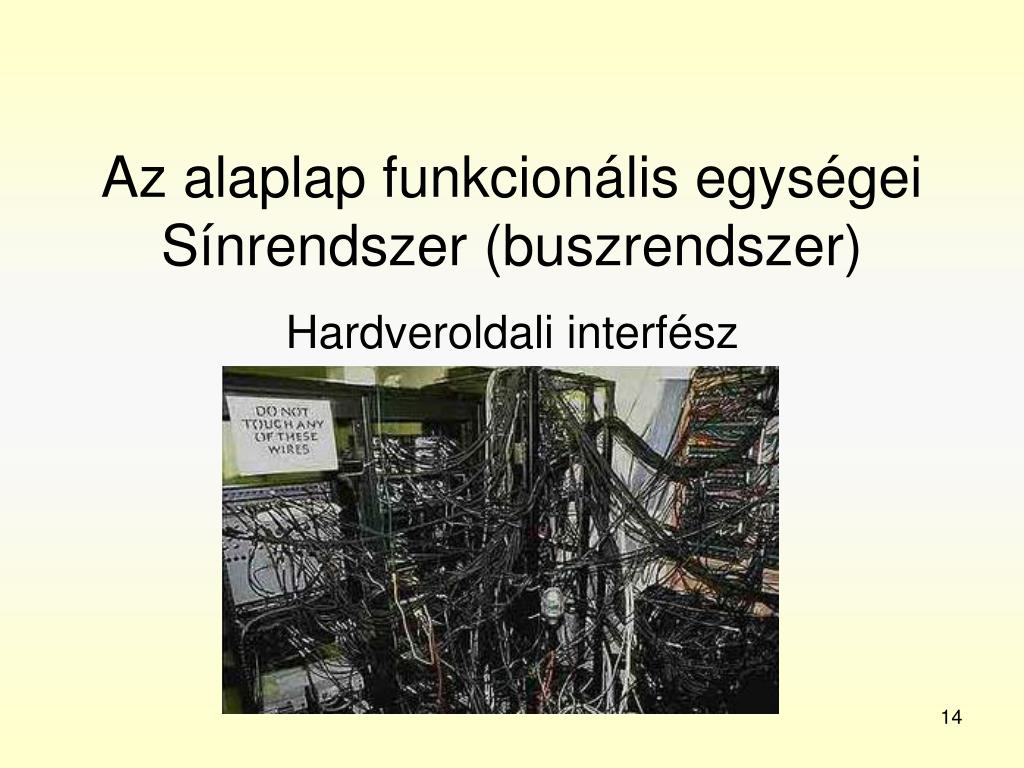

14. Az alaplap funkcionális egységeiSínrendszer (buszrendszer) Hardveroldali interfész

16. Az adatok áramlása az egységek között • Sínrendszer (buszrendszer): • a számítógép funkcionális egységei közti adatkapcsolatot biztosító szabványosított vezeték-rendszer • a vezetékek száma és funkciója meghatározott, a gyártók által elfogadott

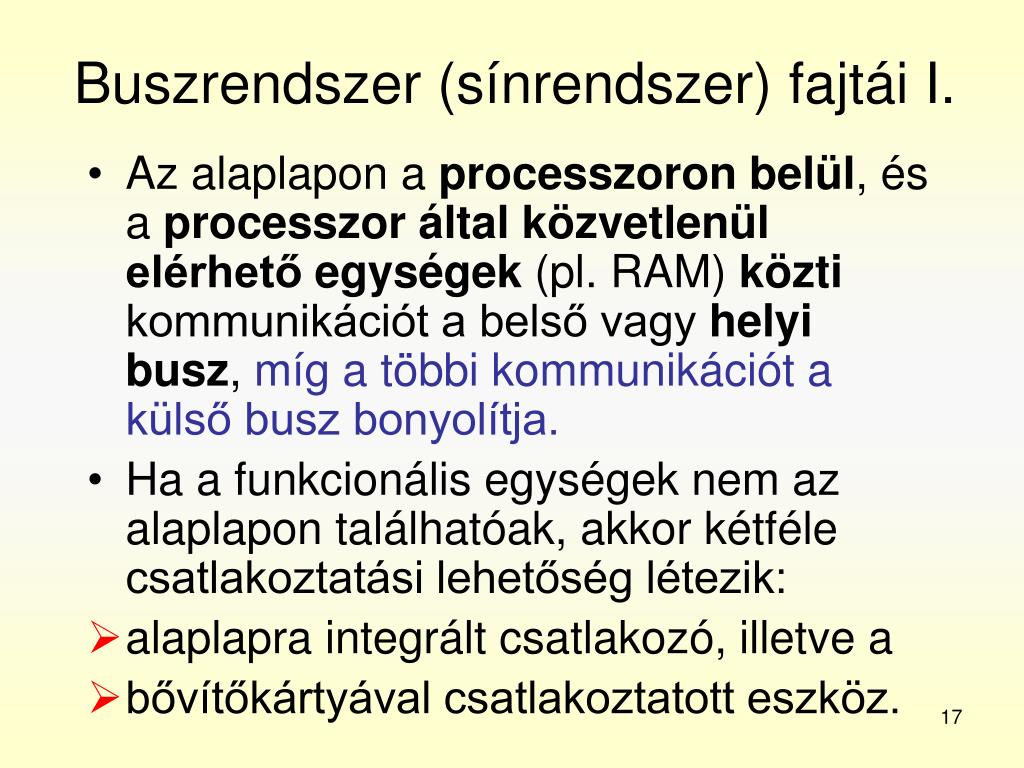

17. Buszrendszer (sínrendszer) fajtái I. • Az alaplapon a processzoron belül, és a processzor által közvetlenül elérhetőegységek (pl. RAM) közti kommunikációt a belső vagy helyi busz, míg a többi kommunikációt a külső busz bonyolítja. • Ha a funkcionális egységek nem az alaplapon találhatóak, akkor kétféle csatlakoztatási lehetőség létezik: • alaplapra integrált csatlakozó, illetve a • bővítőkártyával csatlakoztatott eszköz.

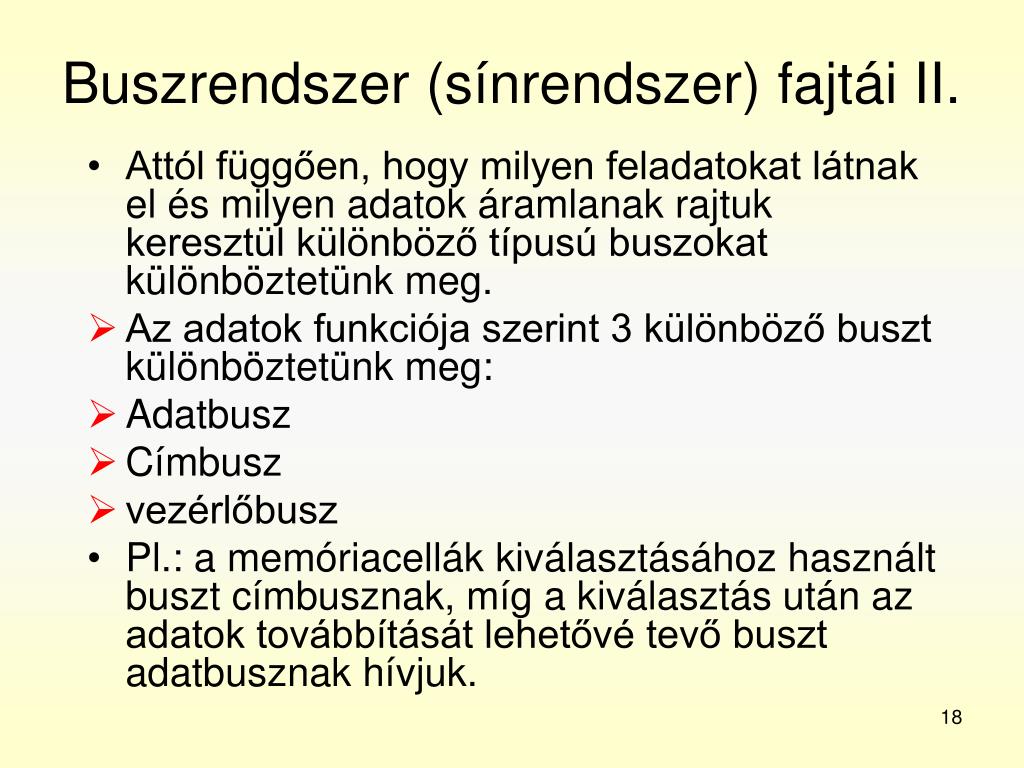

18. Buszrendszer (sínrendszer) fajtái II. • Attól függően, hogy milyen feladatokat látnak el és milyen adatok áramlanak rajtuk keresztül különböző típusú buszokat különböztetünk meg. • Az adatok funkciója szerint 3 különböző buszt különböztetünk meg: • Adatbusz • Címbusz • vezérlőbusz • Pl.: a memóriacellák kiválasztásához használt buszt címbusznak, míg a kiválasztás után az adatok továbbítását lehetővé tevő buszt adatbusznak hívjuk.

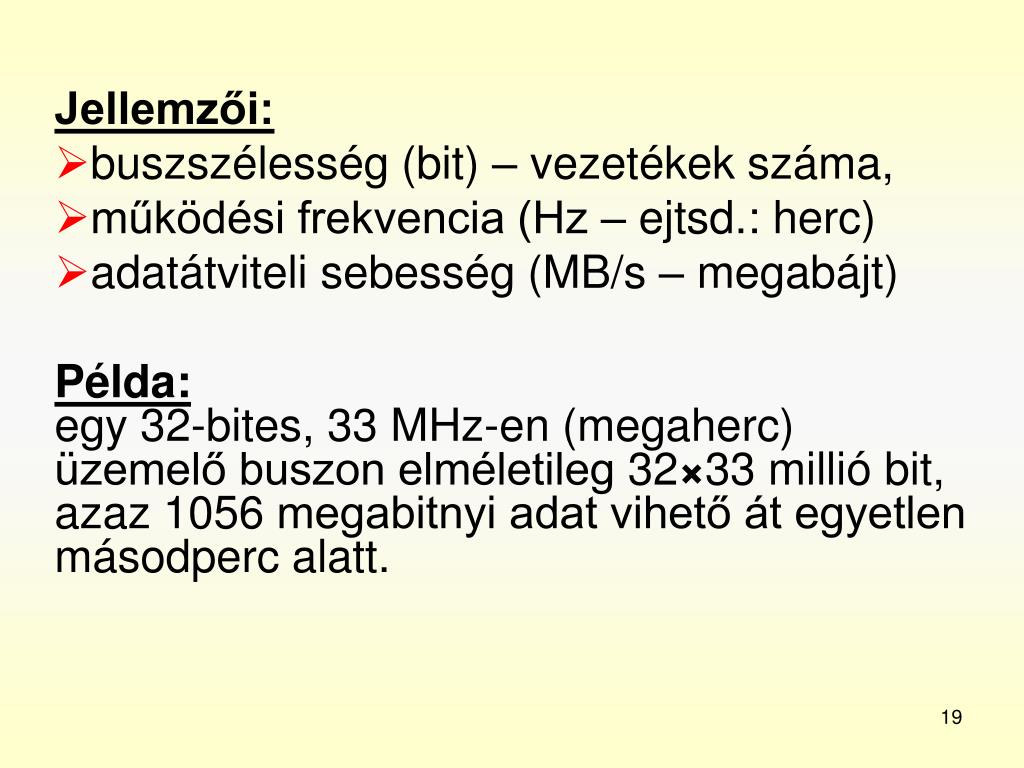

19. Jellemzői: • buszszélesség (bit) – vezetékek száma, • működési frekvencia (Hz – ejtsd.: herc) • adatátviteli sebesség (MB/s – megabájt) • Példa:egy 32-bites, 33 MHz-en (megaherc) üzemelő buszon elméletileg 32×33 millió bit, azaz 1056 megabitnyi adat vihető át egyetlen másodperc alatt.

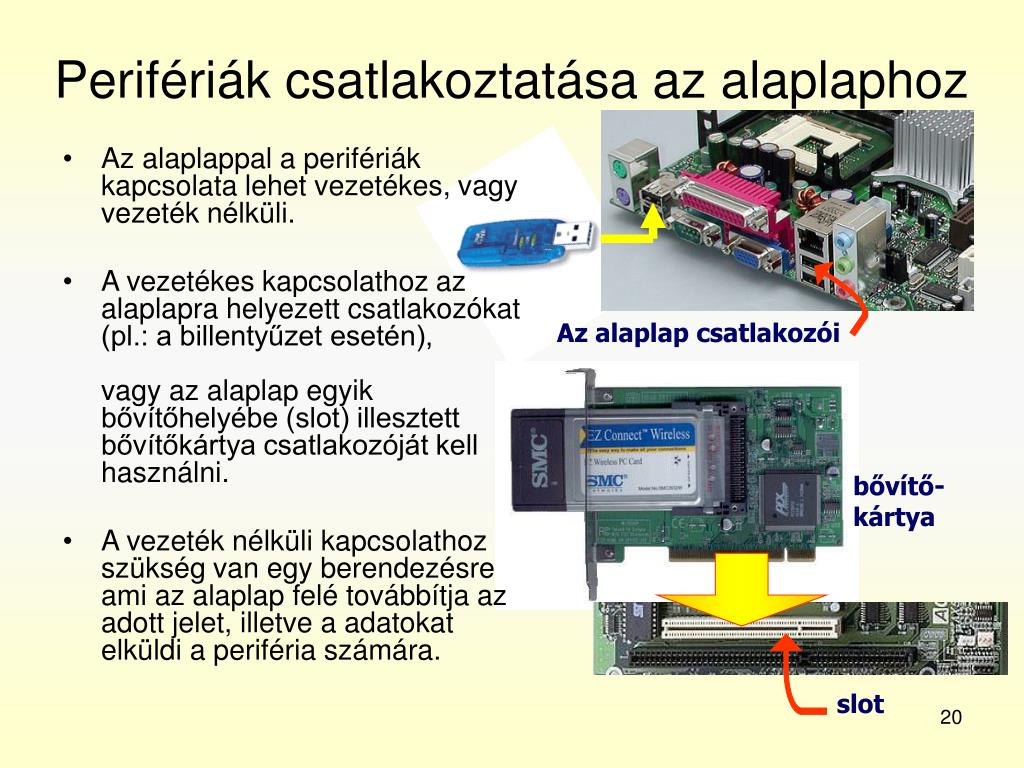

20. Perifériák csatlakoztatása az alaplaphoz • Az alaplappal a perifériák kapcsolata lehet vezetékes, vagy vezeték nélküli. • A vezetékes kapcsolathoz az alaplapra helyezett csatlakozókat (pl.: a billentyűzet esetén),vagy az alaplap egyik bővítőhelyébe (slot) illesztett bővítőkártya csatlakozóját kell használni. • A vezeték nélküli kapcsolathoz szükség van egy berendezésreami az alaplap felé továbbítja az adott jelet, illetve a adatokat elküldi a periféria számára. Az alaplap csatlakozói bővítő-kártya slot

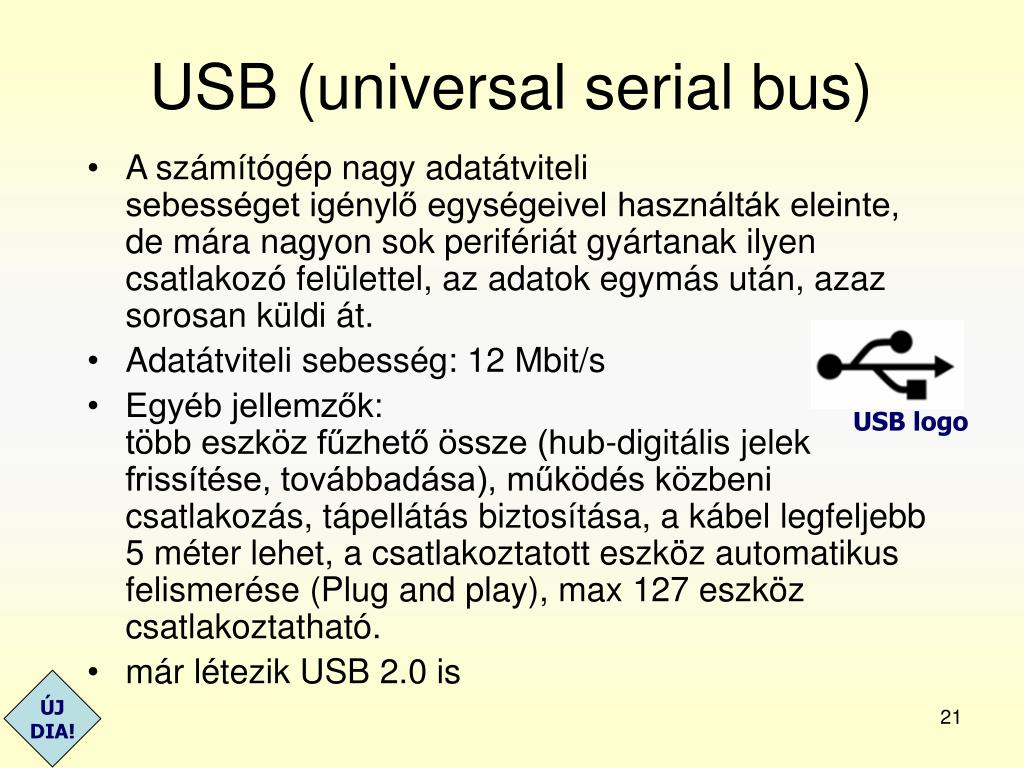

21. USB (universal serial bus) • A számítógép nagy adatátvitelisebességet igénylő egységeivel használták eleinte, de mára nagyon sok perifériát gyártanak ilyen csatlakozó felülettel, az adatok egymás után, azaz sorosan küldi át. • Adatátviteli sebesség: 12 Mbit/s • Egyéb jellemzők:több eszköz fűzhető össze (hub-digitális jelek frissítése, továbbadása), működés közbeni csatlakozás, tápellátás biztosítása, a kábel legfeljebb 5 méter lehet, a csatlakoztatott eszköz automatikus felismerése (Plug and play), max 127 eszköz csatlakoztatható. • már létezik USB 2.0 is USB logo ÚJDIA!

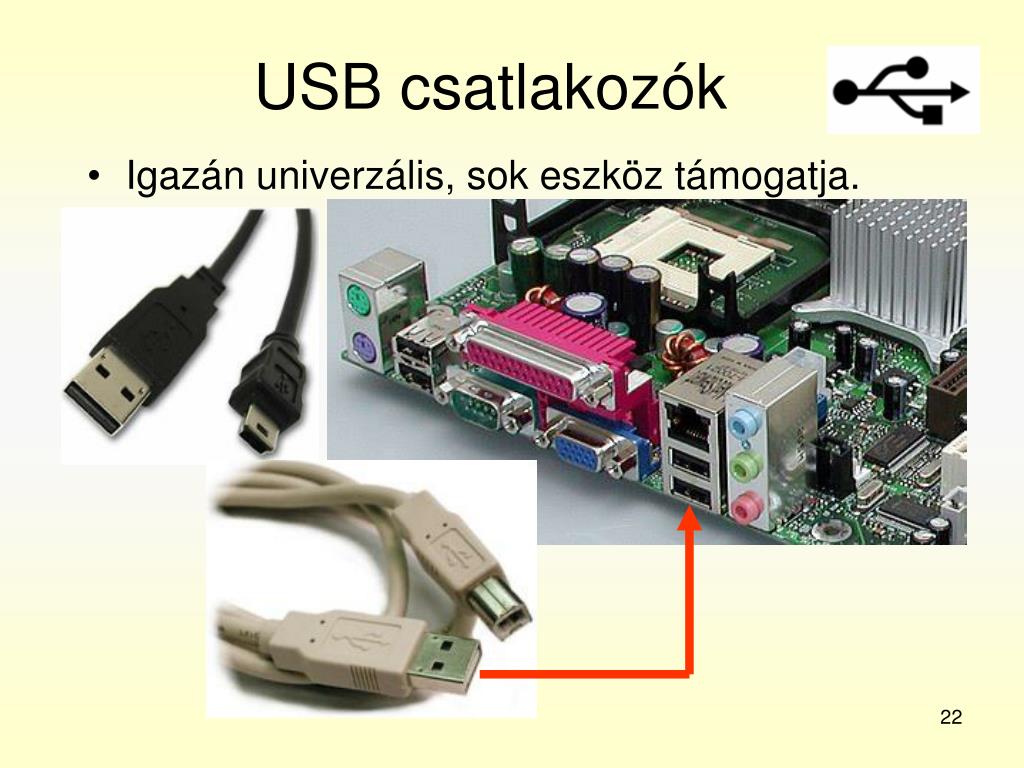

22. USB csatlakozók • Igazán univerzális, sok eszköz támogatja.

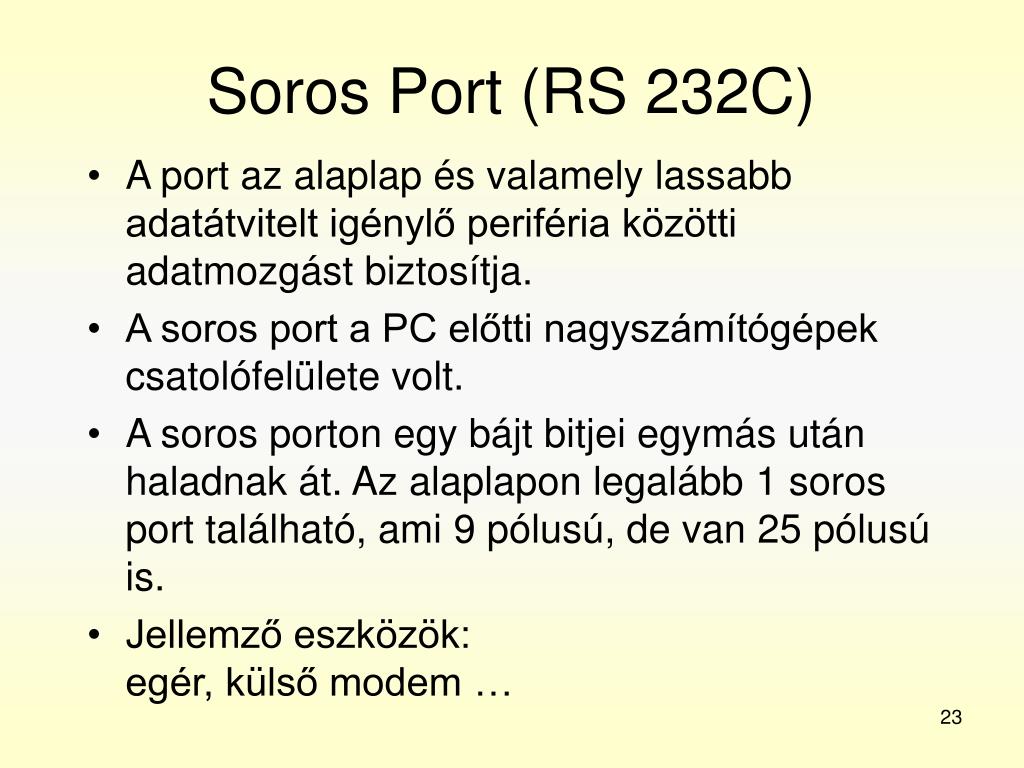

23. Soros Port (RS 232C) • A port az alaplap és valamely lassabb adatátvitelt igénylő periféria közötti adatmozgást biztosítja. • A soros port a PC előtti nagyszámítógépek csatolófelülete volt. • A soros porton egy bájt bitjei egymás után haladnak át. Az alaplapon legalább 1 soros port található, ami 9 pólusú, de van 25 pólusú is. • Jellemző eszközök:egér, külső modem …

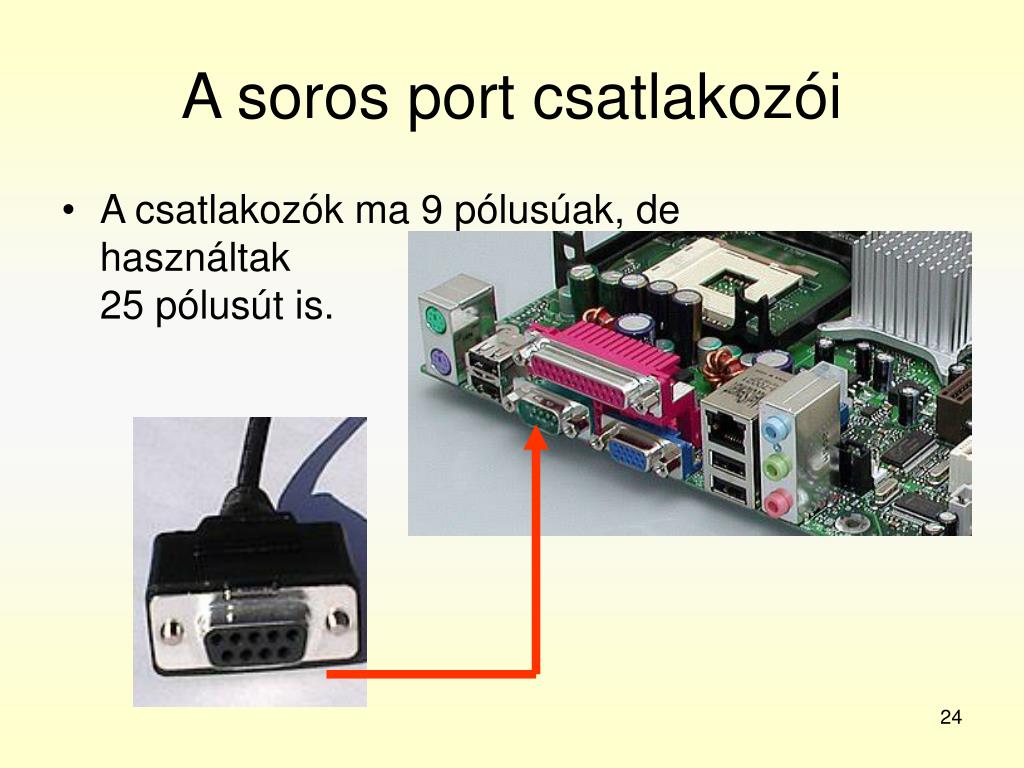

24. A soros port csatlakozói • A csatlakozók ma 9 pólusúak, de használtak25 pólusút is.

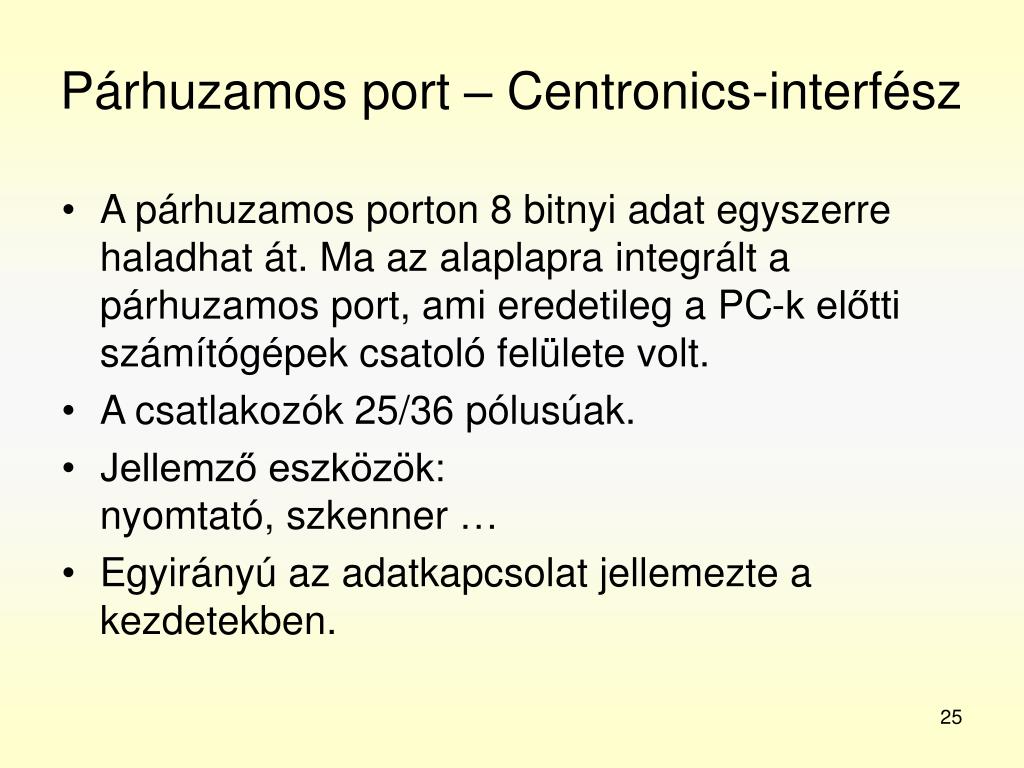

25. Párhuzamos port – Centronics-interfész • A párhuzamos porton 8 bitnyi adat egyszerre haladhat át. Ma az alaplapra integrált a párhuzamos port, ami eredetileg a PC-k előtti számítógépek csatoló felülete volt. • A csatlakozók 25/36 pólusúak. • Jellemző eszközök:nyomtató, szkenner … • Egyirányú az adatkapcsolat jellemezte a kezdetekben.

26. Párhuzamos port csatlakozói • A csatlakozók 25/36 pólusúak.

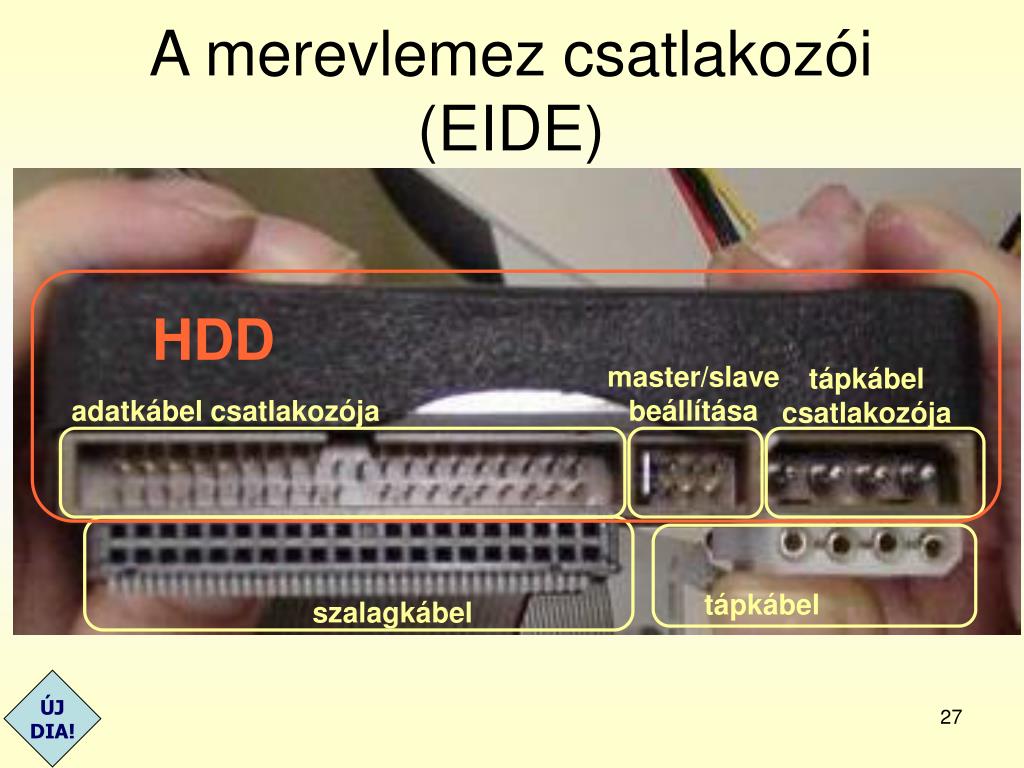

27. A merevlemez csatlakozói (EIDE) HDD master/slavebeállítása tápkábelcsatlakozója adatkábel csatlakozója tápkábel szalagkábel ÚJDIA!

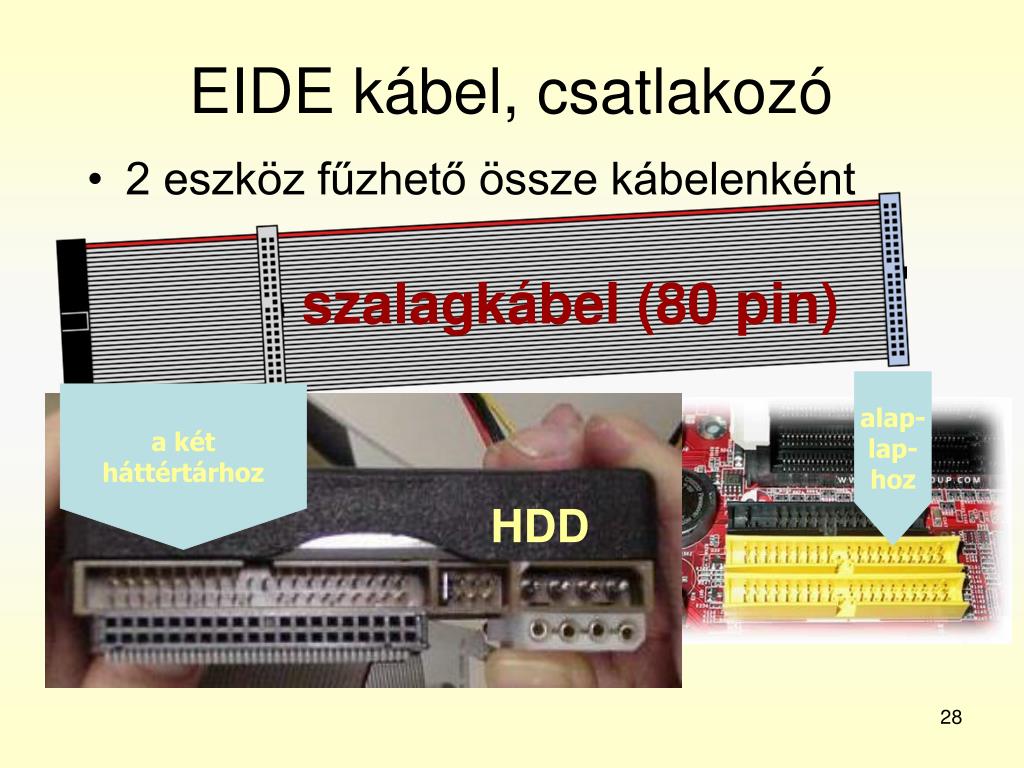

28. EIDE kábel, csatlakozó • 2 eszköz fűzhető össze kábelenként szalagkábel (80 pin) a kétháttértárhoz alap-lap-hoz HDD

29. AT és PS/2 interfész • A billentyűzet csatlakoztatására szolgáló interfész. • A PS/2-őt egérhez is használják (lent).

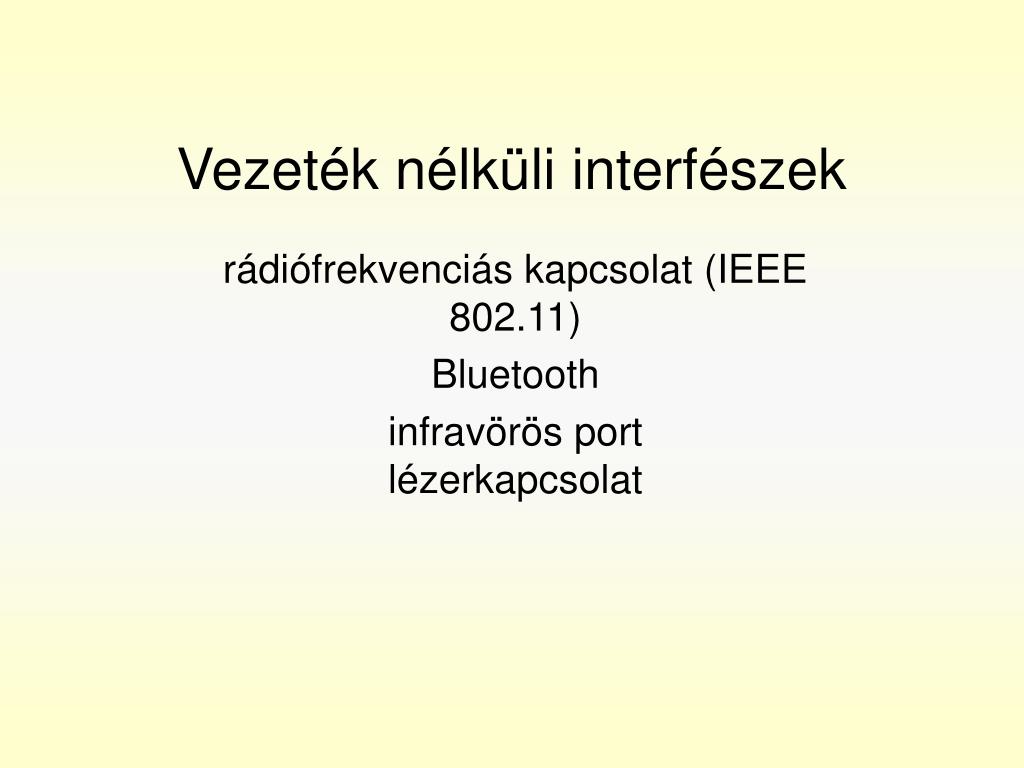

30. Vezeték nélküli interfészek rádiófrekvenciás kapcsolat (IEEE 802.11) Bluetooth infravörös portlézerkapcsolat

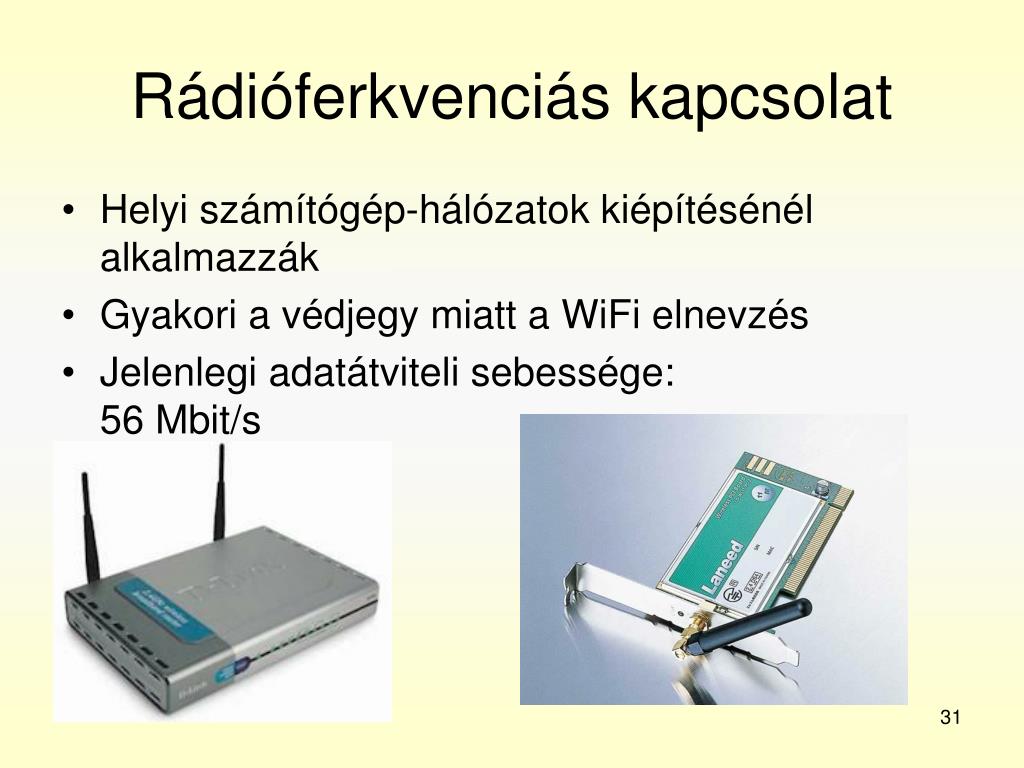

31. Rádióferkvenciás kapcsolat • Helyi számítógép-hálózatok kiépítésénél alkalmazzák • Gyakori a védjegy miatt a WiFi elnevzés • Jelenlegi adatátviteli sebessége:56 Mbit/s

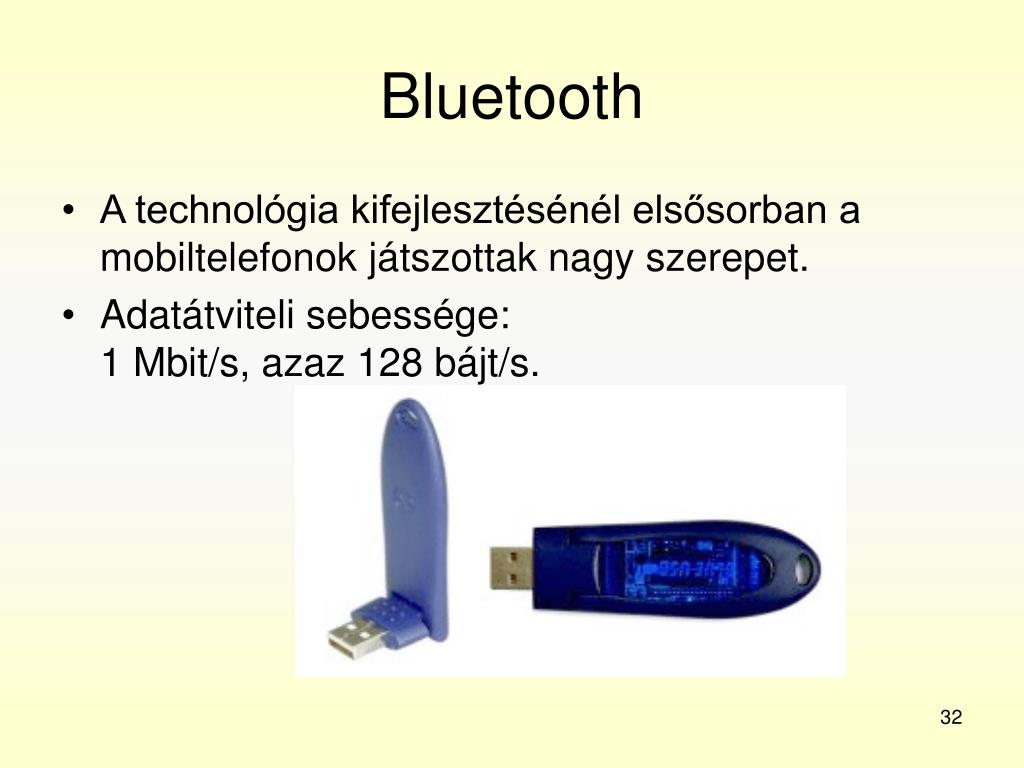

32. Bluetooth • A technológia kifejlesztésénél elsősorban a mobiltelefonok játszottak nagy szerepet. • Adatátviteli sebessége:1 Mbit/s, azaz 128 bájt/s.

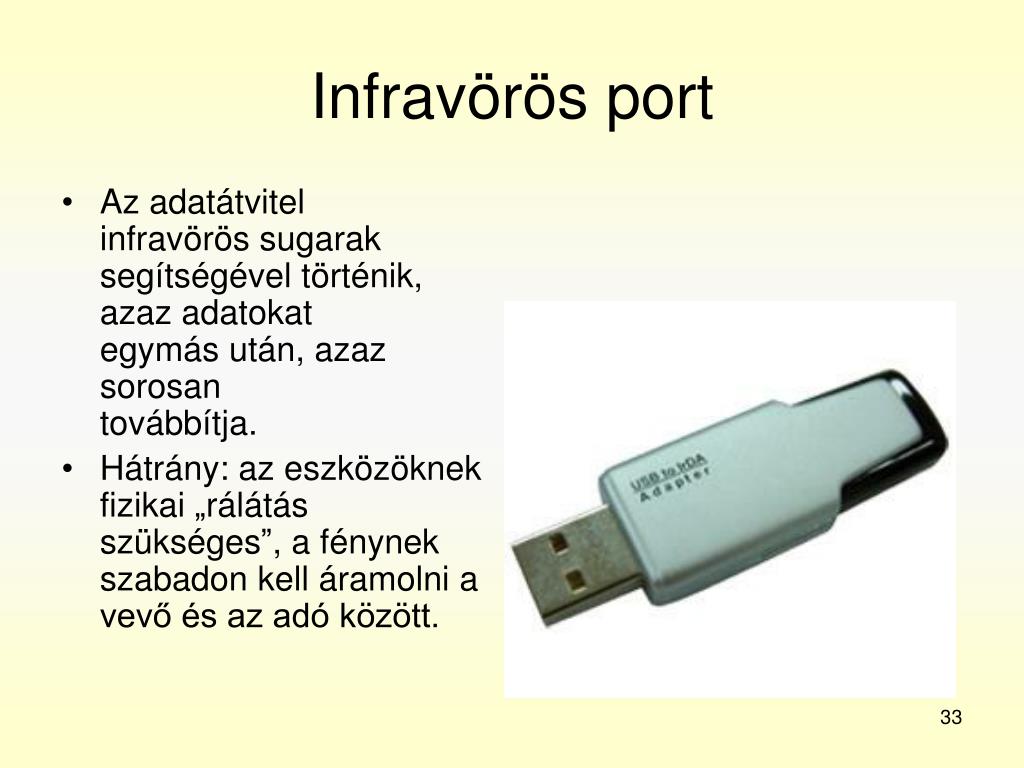

33. Infravörös port • Az adatátvitelinfravörös sugarak segítségével történik, azaz adatokategymás után, azaz sorosantovábbítja. • Hátrány: az eszközöknek fizikai „rálátás szükséges”, a fénynek szabadon kell áramolni a vevő és az adó között.

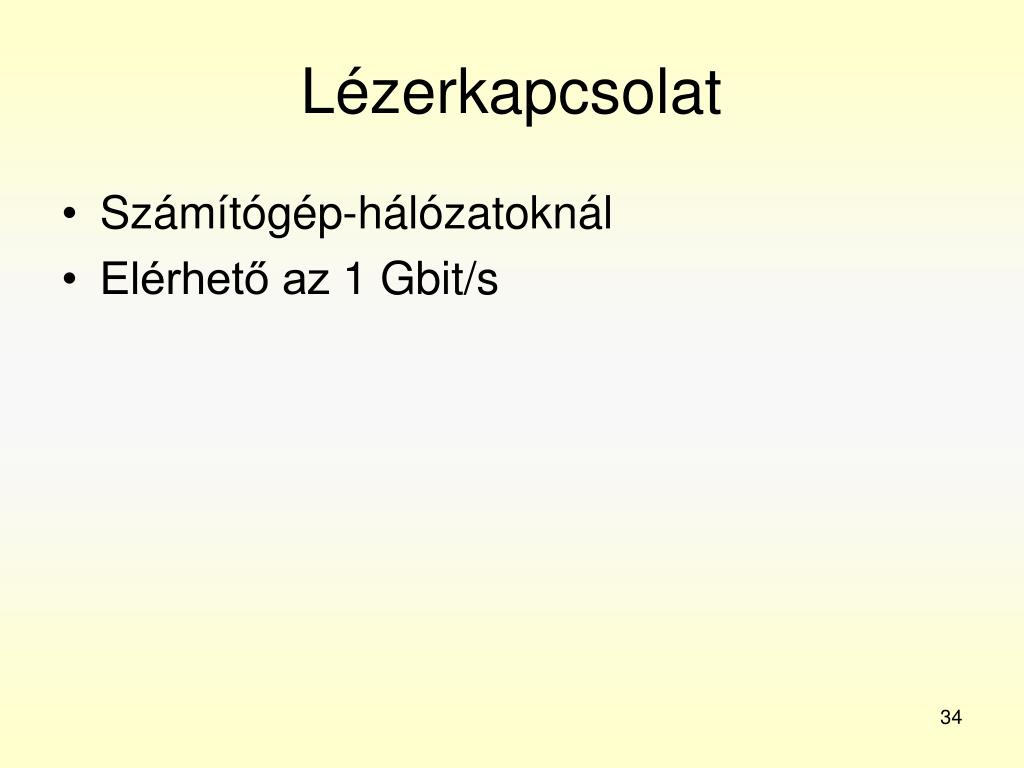

34. Lézerkapcsolat • Számítógép-hálózatoknál • Elérhető az 1 Gbit/s

35. Hardver-3
