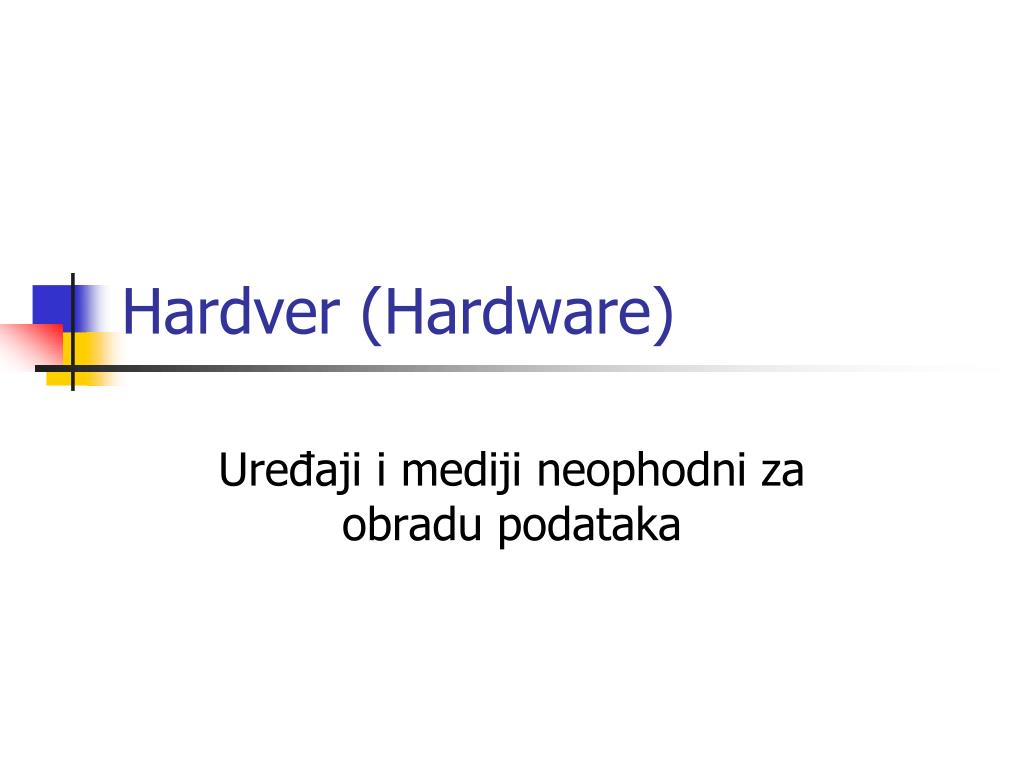

  1. Hardver (Hardware) Uređaji i mediji neophodni za obradu podataka

  2. Razvoj računala • Razvoj računala – Iza drugog svjetskog rata • 1971 - Prvi mikroprocesor • Razvoj mreža

  3. Npr. 1982. 8-bitno računalo Comodor sa 5 KB RAM-a bez monitora za 1000 DM. Disketa -800 DM za 180 KB disketnu jedinicu. Epson 9 iglični pisač - 1200 DM. Sve za 3000 DM Npr 1994. za3000DM (uključujući porez) računalo sa proc. 486, 4 MB RAM-a, 540 MB harda, sa dvije disketne jedinice, kolor monitorom od 14 palaca i 24 igličnim pisačem. Usporedba ponude hardvera

  4. Konfiguracija 2001 – primjer: Cijena - cca 9000 Kuna Operativni sustav Windows XP, 32-bit Procesor, brzina 1 GHz, Glavnamemorija RAM 512 MB Disk 40 GB, Konfiguracija 2013. – primjer: Cijena – cca 7500 Kn Operativni sustav: Windows 7, 64-bit Procesor, brzina: 4 GHz Glavna memorija: RAM 4 GB Disk 1 TB Usporedba konfiguracija 2001. i 2013.

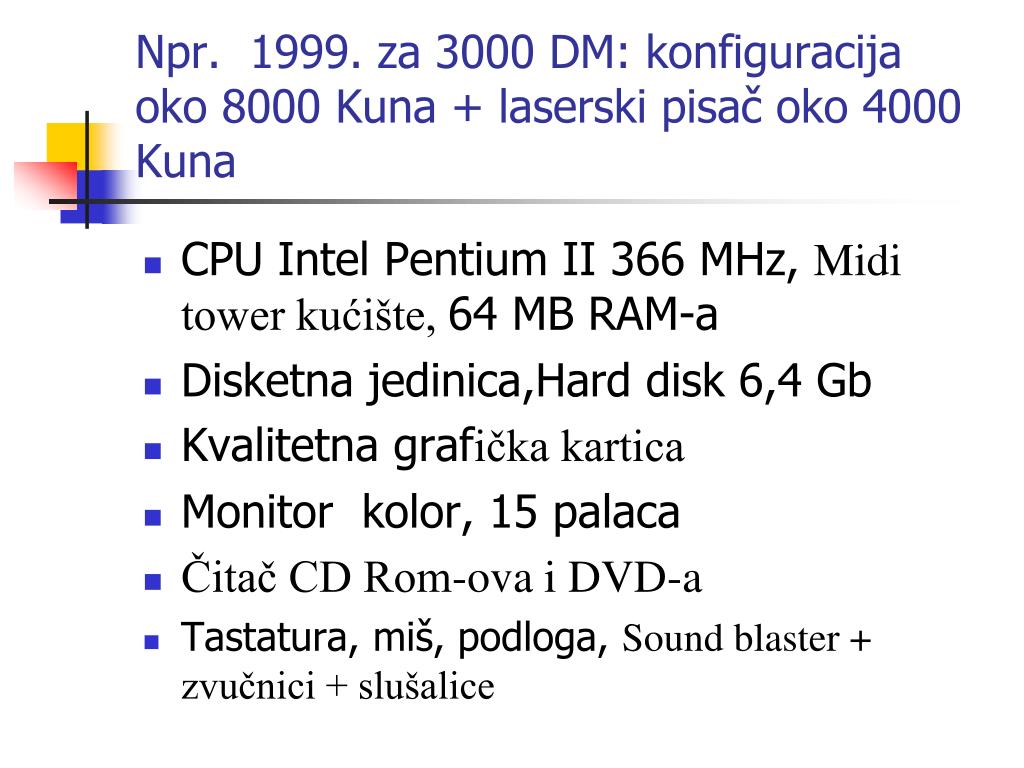

  5. Npr. 1999. za 3000 DM: konfiguracija oko 8000 Kuna + laserski pisač oko 4000 Kuna • CPU Intel Pentium II 366 MHz, Midi tower kućište, 64 MB RAM-a • Disketna jedinica,Hard disk 6,4 Gb • Kvalitetna grafička kartica • Monitor kolor, 15 palaca • Čitač CD Rom-ova i DVD-a • Tastatura, miš, podloga, Sound blaster + zvučnici + slušalice

  6. Npr. 2001. za 3000 DM: konfiguracija oko 9000 Kuna + laserski pisač oko 2500 Kuna • Intel Pentium 4 (1,5 GHz) • RAM 512 MB • Hard 40 GB • VGA 32 MB + 17’’ monitor • DVD ROM drive • zvuk, modem i miš

  7. Generacije

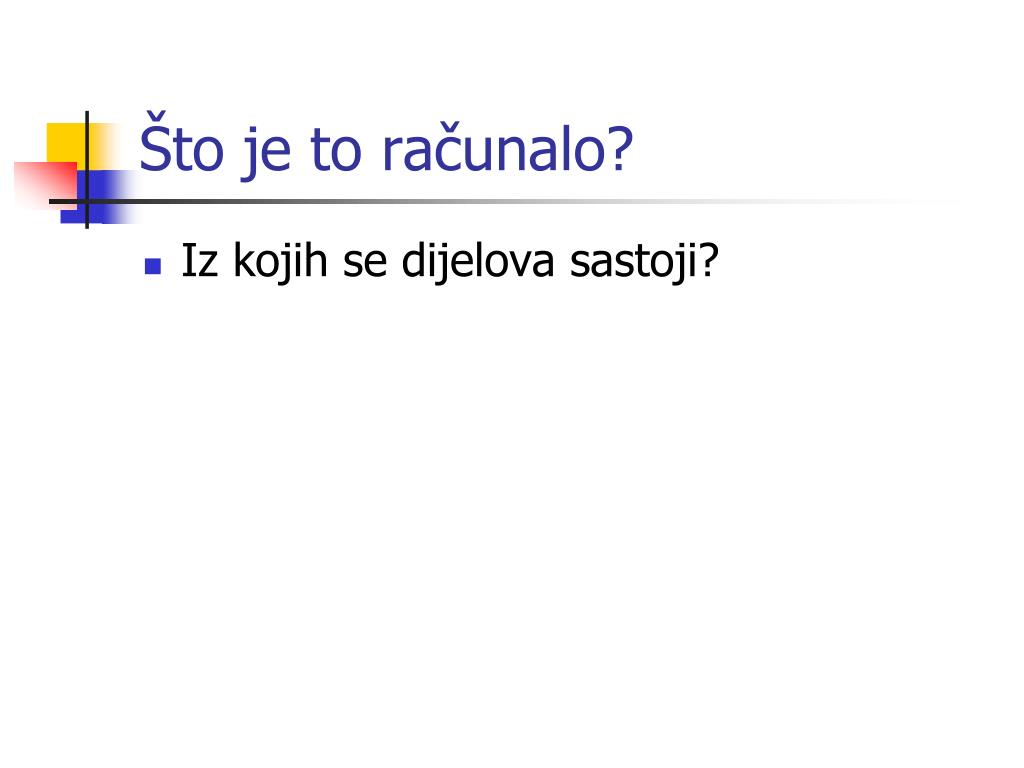

  8. Što je to računalo? • Iz kojih se dijelova sastoji?

  9. Hardver • Računala • džepna računala (palmtop-dlanovnici) • personalna, • miniračunala, • velika računala (mainfraime) • superračunala • Periferni uređaji

  10. Matična ploča (motherboard) • je ploča izrađena od izolatora na kojoj su otisnute veze i na kojoj se nalaze razne komponente (čipovi, otpornici i kondenzatori), podnožja za komponente i utori za kartice • Cijena 500-2000 kuna

  11. Čip (chip) • Čip (chip= komadić) je silicijska pločica sa nožicama na koju je otisnuto mnoštvo elektro-nskih krugova i u stanju je obavljati razne funkcije. Postoje razni čipovi: memorijski, procesorski, video, BIOS i sl. • Fiksni: ROM i BIOS • Promjenjivi: RAM i mikroprocesori.

  12. Čip (chip)

  13. Kartice - proširenje računala • Utori za kartice su mjesta gdje se na matičnu ploču mogu dodavati druge kompjutorske kartice, koje omogućavaju priključak perifernih uređaja, komunikacijske kartice i sl.

  14. Tehnološka zastara • dogradnja računala (upgrade)

  15. Što je mikroprocesor? • To je CPU na jednome čipu. Možemo ga zamisliti kao jedan maleni kalkulator koji ima svoje spremnike (registre) za podatke i koji može izvršavati računske operacije (+,-,*,/), logičke operacije (uspoređivanje na =,.>,<, <>)… • Glavni proizvođači u početku: Intel i Motorola. Kasnije: AMD (Advanced Micro Device), PowerPc (IBM, Motorola i Apple), Digital Equipment sa Alphom ...

  16. Razvoj mikroprocesora • Svake se godine u prosjeku broj komponenti na mikroprocesoru udvostručavao (Moorov zakon, po Mooru koji je to predvidio još 1964.) • Broj tranzistora na chipu 6-8 miliona 1996 – predviđanje 350 miliona 2006 • Godišnja proizvodnja mikroprocesora mjeri se stotinama miliona primjeraka. • Novosti – na Mipro-u u svibnju

  17. Znate li što su to akronimi? • Jeste li čuli za akronime • RISC • CISC

  18. Glavne arhitekture mikroprocesora • RISC (Reduced Instruction Set Computer ) –računala s reduciranim brojem instrukcija, koje obrađuje velikim brzinama. Primjer: PowerPc • CISC (ComplexInstruction Set Computer) - računala s brojem instrukcija iznad 150, koja izvodi sporije od RISC računala. Primjer Pentium

  19. Performanse mikroprocesora: • Noviji mikroprocesori u odnosu na starije su brži. Brzina se mjeri u nekoliko jedinica • MIPS – Milion instruction per second (1996- 400 MIPS-a, 2006 se predviđa 20 000 MIPS-a) • MOPS - Milion operation per second • MFLOPS - Milion floating point operation per second • SPEC – System Performance Evaluation Cooperative – srednja geometrijska vrijednost performansi za ispitne programe • MHz – brzina takta

  20. Mikroračunala Javljaju se u oblicima : -Ručni -Notebook -Laptop -Portable -Desktop -Podni • Prema namjeni: • -Kućni • -Osobni • -Profesionalni • -Radne stanice • -Serveri (višekorisnički)

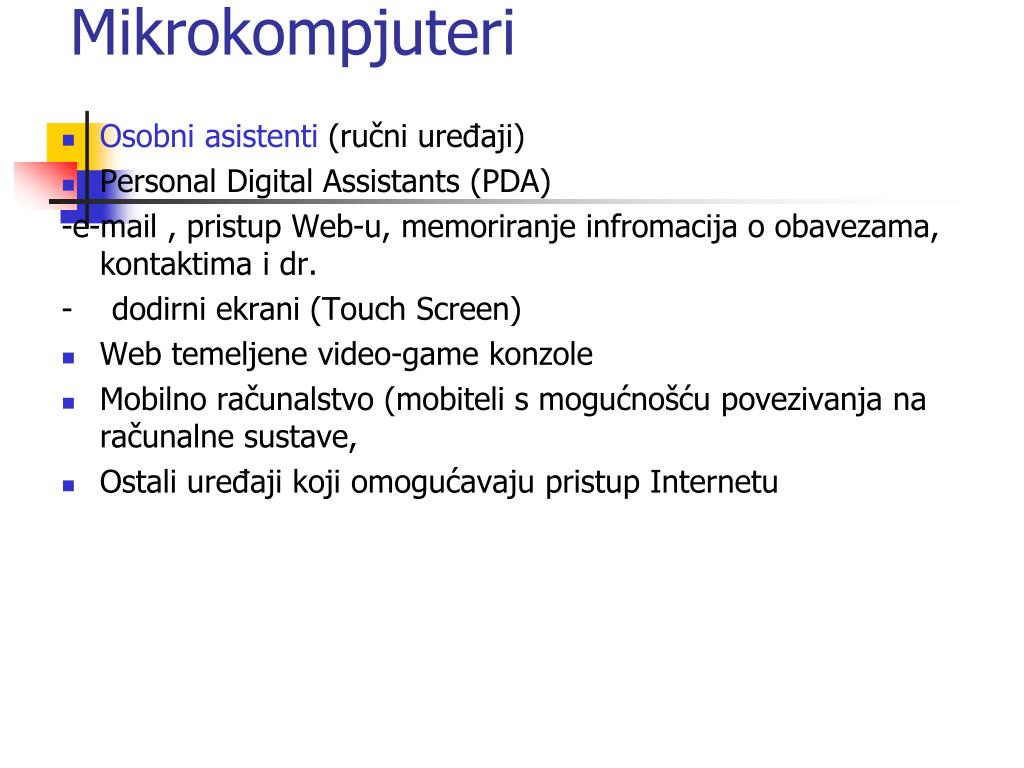

  21. Mikrokompjuteri Osobni asistenti(ručni uređaji) Personal Digital Assistants (PDA) -e-mail , pristup Web-u, memoriranje infromacija o obavezama, kontaktima i dr. -dodirni ekrani (Touch Screen) Web temeljene video-game konzole Mobilno računalstvo (mobiteli s mogućnošću povezivanja na računalne sustave, Ostali uređaji koji omogućavaju pristup Internetu

  22. iPod iPod Touch je prijenosni media player s ugrađenim mehanizmom za bežično povezivanje (WiFi-om) s drugim komunikaicjskim uređajimai na Internet. iPod Touch koristi multi-touch sučelje, a dostupan je u verziji od 8, 16 i 32 (64 - 4.generacija) GB flash memorije. U početku iPod touch prodavao se u verziji od 4 i 8 GB flash memorije. Sadržava Safari web preglednik i ujedino je prvi iPod koji omogućuje pristup iTunes Storeu.

  23. Računalne mreže Računalna mreža je skupina dva ili više međusobno povezanih računala koji dijele neke resurse (podatke, sklopovlje, programe,...). Računala se smatraju povezanima ako mogu razmjenjivati informacije. Računala (korisnici, klijenti) računalne mreže u međusobnoj komunikaciji koriste komunikacijske protokole.

  24. Digitalno poduzeće temeljeno na Intranetu i Extranetu

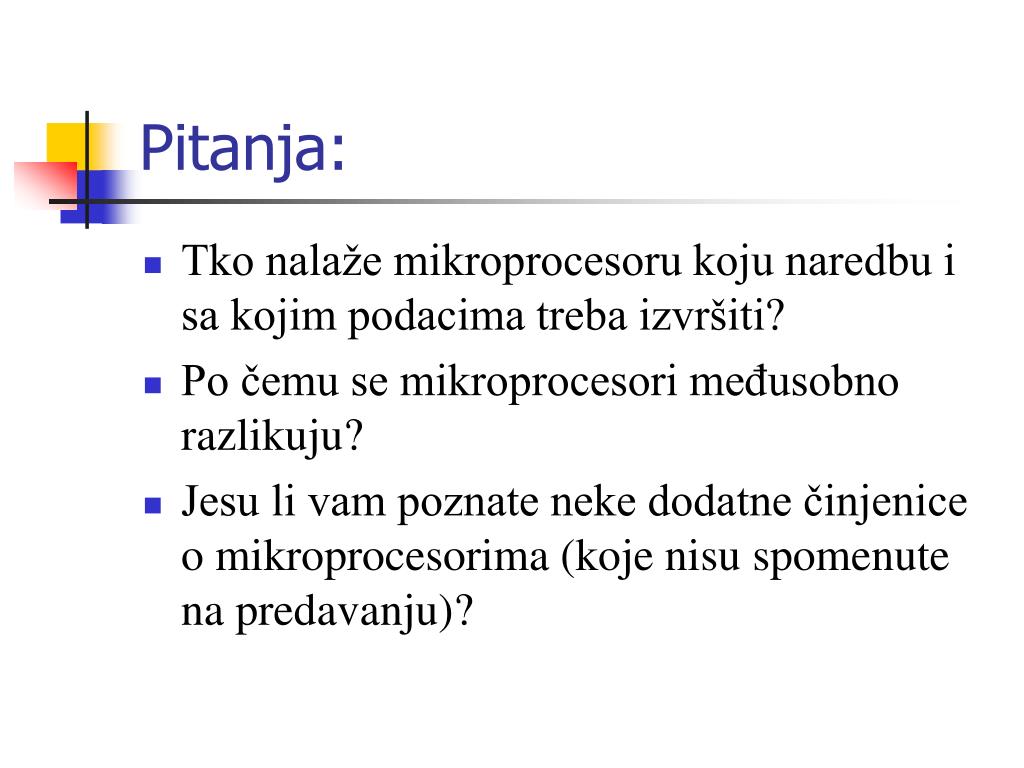

  25. Pitanja: • Tko nalaže mikroprocesoru koju naredbu i sa kojim podacima treba izvršiti? • Po čemu se mikroprocesori međusobno razlikuju? • Jesu li vam poznate neke dodatne činjenice o mikroprocesorima (koje nisu spomenute na predavanju)?

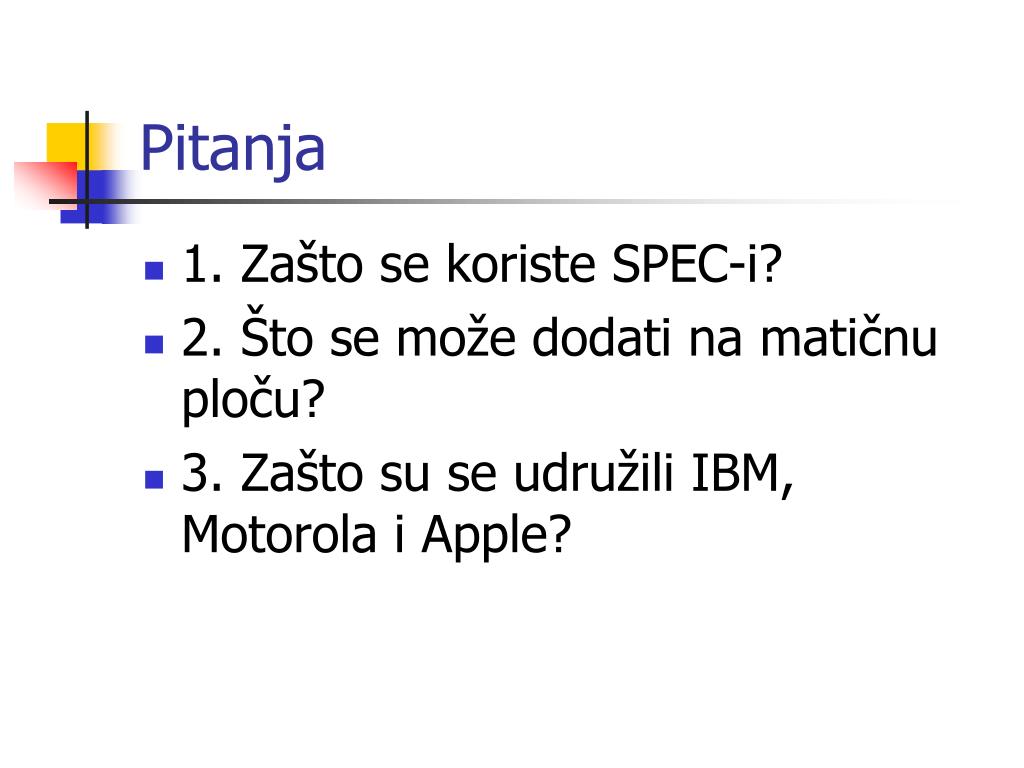

  26. Pitanja • 1. Zašto se koriste SPEC-i? • 2. Što se može dodati na matičnu ploču? • 3. Zašto su se udružili IBM, Motorola i Apple?

  27. Pitanja • 1. Po čemu su noviji procesori bolji od starijih? • 2. Može li grafička kartica biti integrirana na matičnu ploču? • 3. Želite nabaviti jeftiniji procesor. To će biti koji procesor?

  28. Pitanja • 1. Kupujete novo računalo. koliko memorije će imati? • 2. Što se nalazi na matičnoj ploči čim je nabavite? • 3. Što je to minimalna konfiguracija?

  29. Spremnik (Memorija) • Računalo radi na način da mikroprocesor pribavlja (fetch) i obrađuje (execute) naredbu po naredbu koje su pohranjene u memoriji. • Postoji memorija u kojoj su programi stalno upisani i ne mogu se mijenjati ni brisati. To je ROM (read only memory) memorija. Primjer takve memorije je BIOS u kojem se nalaze programi koji kontroliraju osnovne funkcije za ulaz i izlaz računala.

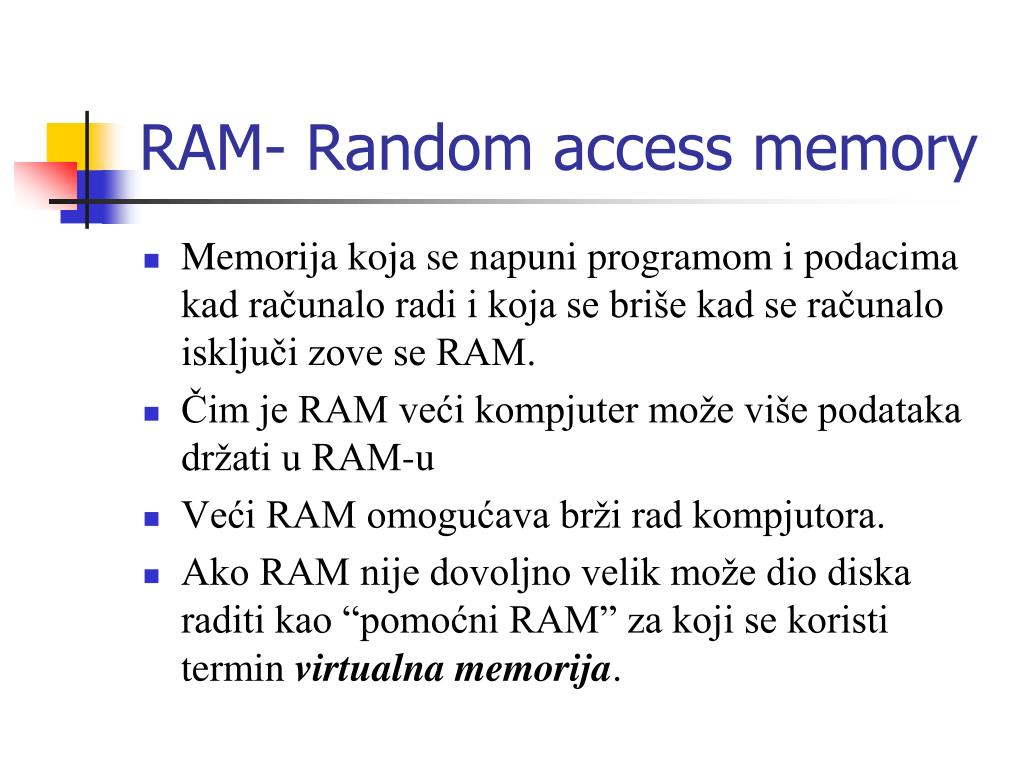

  30. RAM- Random access memory • Memorija koja se napuni programom i podacima kad računalo radi i koja se briše kad se računalo isključi zove se RAM. • Čim je RAM veći kompjuter može više podataka držati u RAM-u • Veći RAM omogućava brži rad kompjutora. • Ako RAM nije dovoljno velik može dio diska raditi kao “pomoćni RAM” za koji se koristi termin virtualna memorija.

  31. Virtualna memorija • Tijekom rada programa dijelovi sadržaja sele iz RAM-a na hard i obratno. Taj postupak se zove izmjena (swap) ili listanje strana (paging). • Neki minimalni dio RAM-a je neophodan za svaki program i ne može se nadomjestiti virtualnom memorijom. • Minimalna konfiguracija

  32. Performanse RAM-a • Osnovna jedinica za kapacitet RAM-a je Byte. • Kb=1024 byta, Mb= K*K byta • Osim kapaciteta važna je i brzina memorije. • Koja je najbrža?

  33. Jedna stranica teksta, koliko je to bytova? • Što je to KB, MB i GB? • U kojoj jedinici se izražava memorija RAM-a, harda, diskete, CD ROM-a? • Koliko se raznih znakova može upisati pomoću 8-bitova? • Koliko slova stane u jedan byte? • Koliko bytova treba za upisati vaše ime i prezime? • Radite bazu podataka. Koliko ćete mjesta predvidjeti za ime i prezime studenta?

  34. Jedinice kapaciteta RAM-a • KB = 1024 Byta (Zašto ne tisuću?) • MB = K * K Byta (Nešto više od milijun) • GB = K*K*K Byta (Nešto više od milijardu). • nazad

  35. Utori za proširenja i kartice koje se u njih utiču • Grafička kartica - sa ili bez video ulaza ,TV ulaza i hvatača (capture) slike. • Muzička kartica • Fax modem kartica • Kartice za priključak raznih uređaja (nisu potrebne, ako na matičnoj ploči postoje već integrirani sklopovi za priključak uređaja) • ...

  36. Periferne jedinice: • Priključuju se na pristupne sklopove (portove) računala. Često je pristupnim sklopovima pridružen i program (engl. driver, hrv. pogonič). Pristupni sklop i pogonič zajedno čine sučelje (interface) za priključak uređaja. Postoje serijska i paralelna sučelja.

  37. Serijski – transfer podataka jedan po jedan bit • Oni su jednostavni, ali spori.

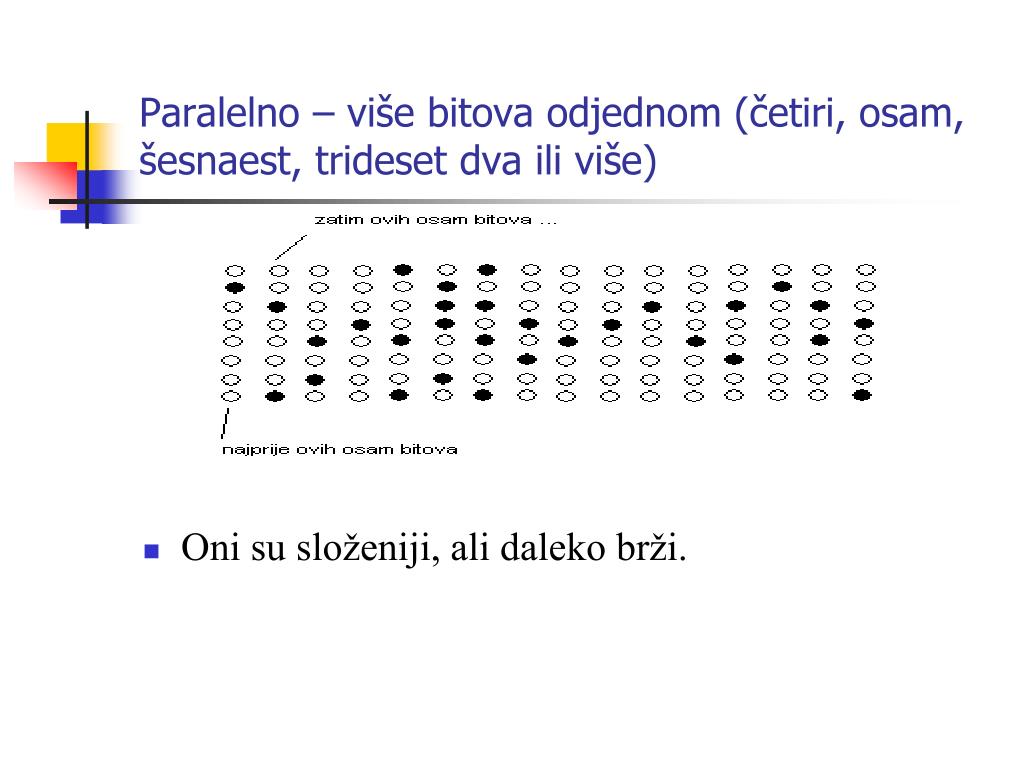

  38. Paralelno – više bitova odjednom (četiri, osam, šesnaest, trideset dva ili više) • Oni su složeniji, ali daleko brži.

  39. USB • Universal serial bus • Koliko uređaja? • 127 uređaja • Brzina? • 12 Mbita u sekundi • primjena od • 1996 • prognoza • - zamijeniti će druge sabirnice

  40. Što je to disketa? • Kapacitet diskete je • 1,44,MB

  41. Disketne jedinice • Uređaji koji koriste diskete. • Za što se koriste diskete? • Podaci se mogu upisati, čuvati, pročitati i pobrisati. • Postoji li mogućnost da se disketa zaštiti od pisanja?

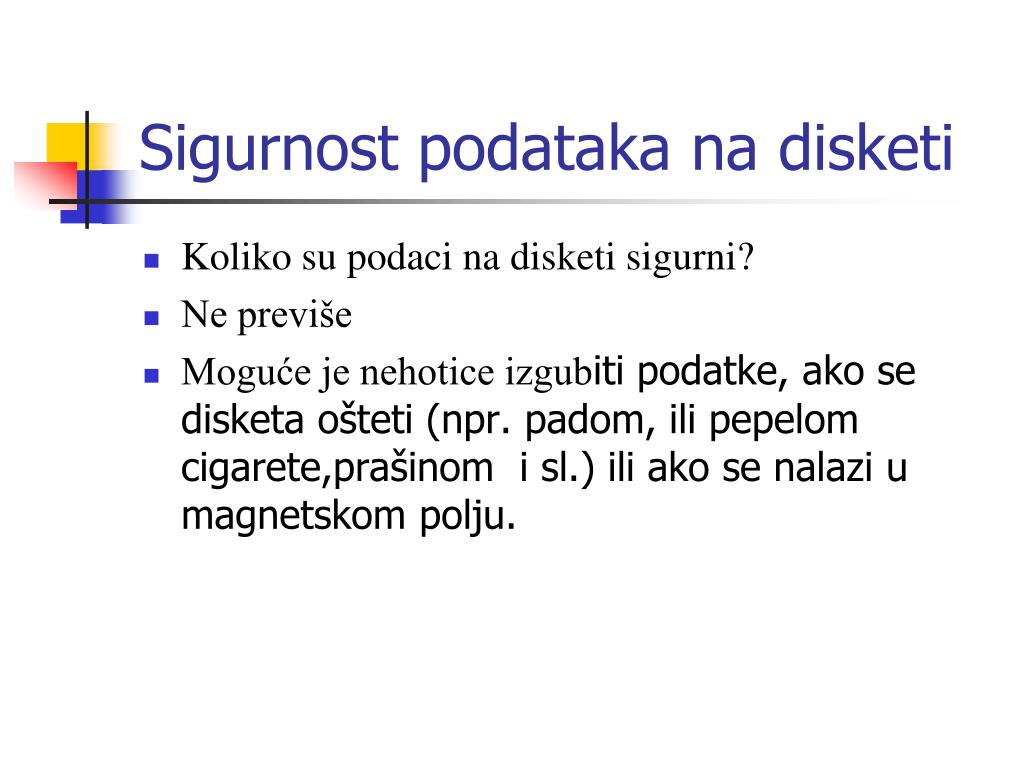

  42. Sigurnost podataka na disketi • Koliko su podaci na disketi sigurni? • Ne previše • Moguće je nehotice izgubiti podatke, ako se disketa ošteti (npr. padom, ili pepelom cigarete,prašinom i sl.) ili ako se nalazi u magnetskom polju.

  43. Čvrsti disk • Diskovi se izrađuju od nemagnetskog materijalapresvučenog magnetskim materijalom. • Upis, čuvanje, čitanje i brisanje podataka

  44. Kapacitet harda • veliki kapacitet (mjeri se u MB i GB) • velika brzina prijenosa (sa diska u RAM mjeri se u MB/s) • velika brzina pristupa podacima (mjeri se u msek). • Brzina diska ovisi o sabirnici (bus) • Koje sabirnice poznajete?

  45. Cijena diskova u US$ od 1988 do 2000 Izvor: Info Expres Studeni 2000

  46. Dopuni tablicu za magnetske medije

  47. CD ROM čitač • Podatke na CD ROM-u očitava laserska zraka. Podaci se upisuju u obliku malih rupica na metalnoj ploči na spirali koja od središta ide prema obodu. Postoje mediji CD-R (recordable), CD-E (erasable) i CD-RW (rewritable).

  48. Performanse CD i DVD ROM čitača • Brzina se mjeri u odnosu na audio CD, ali je obično brži. Počelo se s dvostrukim, pa trostrukim... danas su 40 terostruki. • DVD ROM čitač - čita sve CD-e, a čita i DVD ROM diskove. • Standard DVD-a je -R i +R
