  1. Resumen exposicionescircuitos digitales Germán Landinez Álvaro Del Toro Ronald Gutiérrez

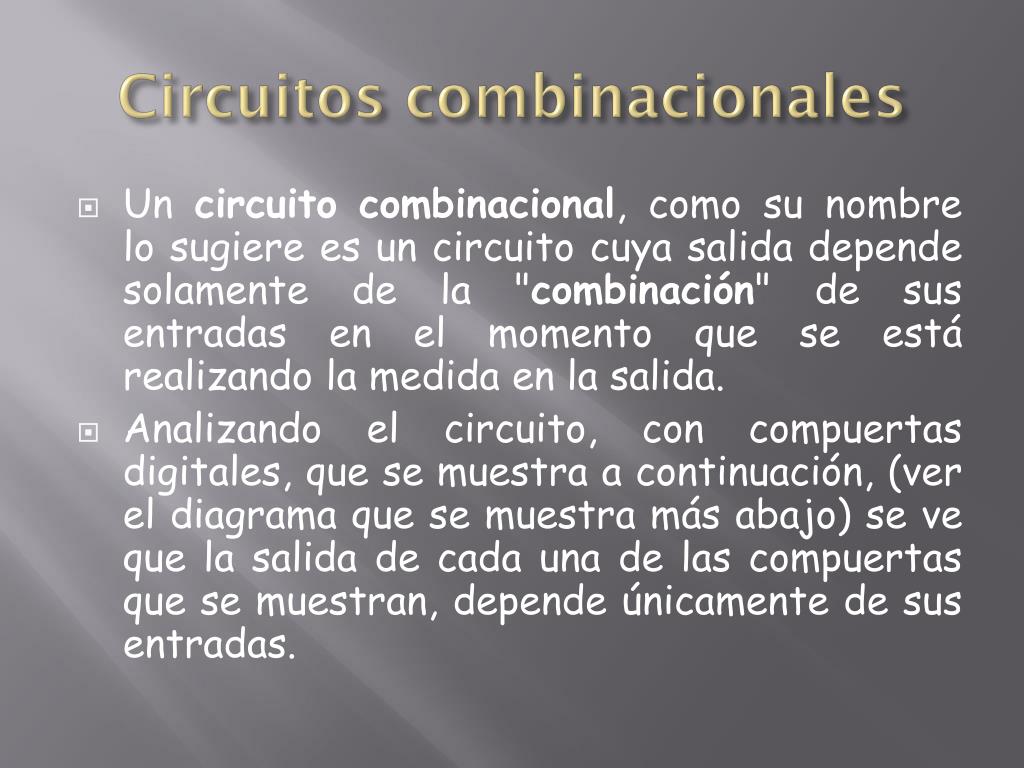

  2. Circuitos combinacionales • Un circuito combinacional, como su nombre lo sugiere es un circuito cuya salida depende solamente de la "combinación" de sus entradas en el momento que se está realizando la medida en la salida. • Analizando el circuito, con compuertas digitales, que se muestra a continuación, (ver el diagrama que se muestra más abajo) se ve que la salida de cada una de las compuertas que se muestran, depende únicamente de sus entradas.

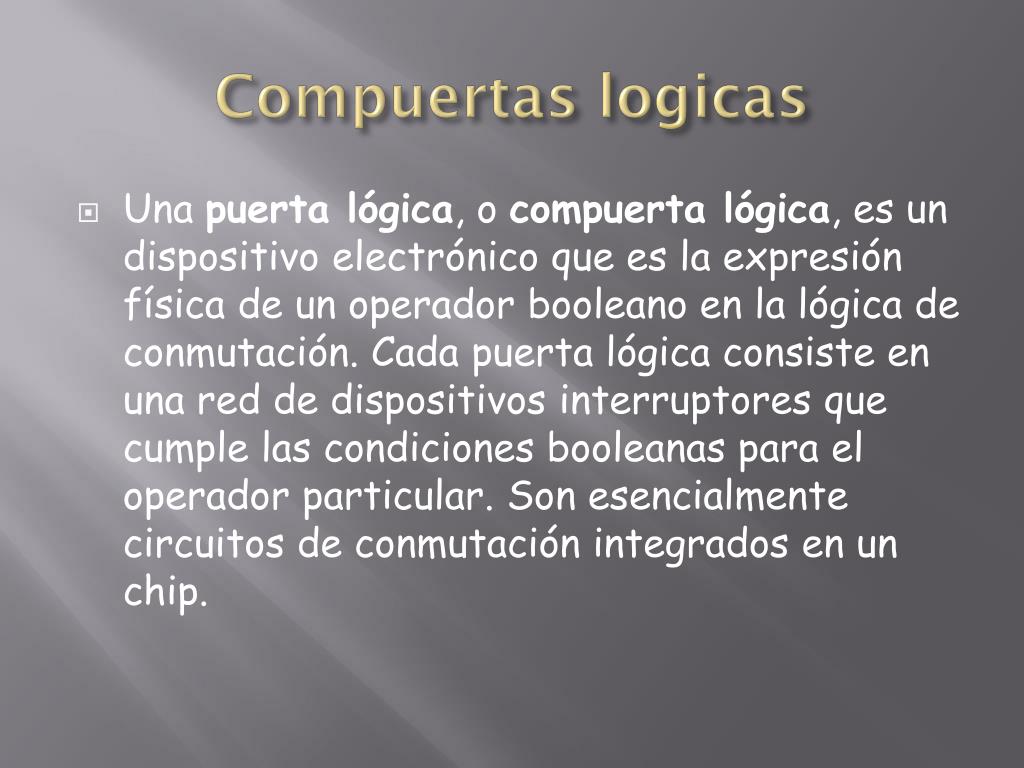

  3. Compuertas logicas • Una puerta lógica, o compuerta lógica, es un dispositivo electrónico que es la expresión física de un operador booleano en la lógica de conmutación. Cada puerta lógica consiste en una red de dispositivos interruptores que cumple las condiciones booleanas para el operador particular. Son esencialmente circuitos de conmutación integrados en un chip.

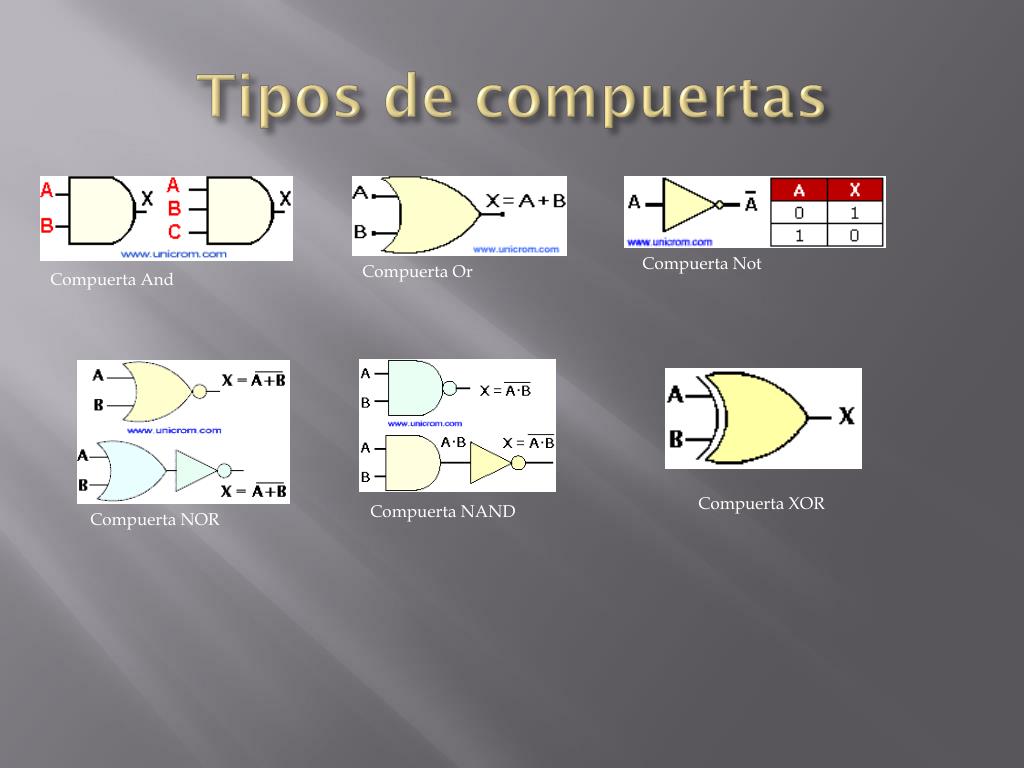

  4. Tipos de compuertas Compuerta Not Compuerta Or Compuerta And Compuerta XOR Compuerta NAND Compuerta NOR

  5. Tablas de verdad compuertas Compuerta NAND Compuerta AND Compuerta NOR Compuerta OR Compuerta XOR

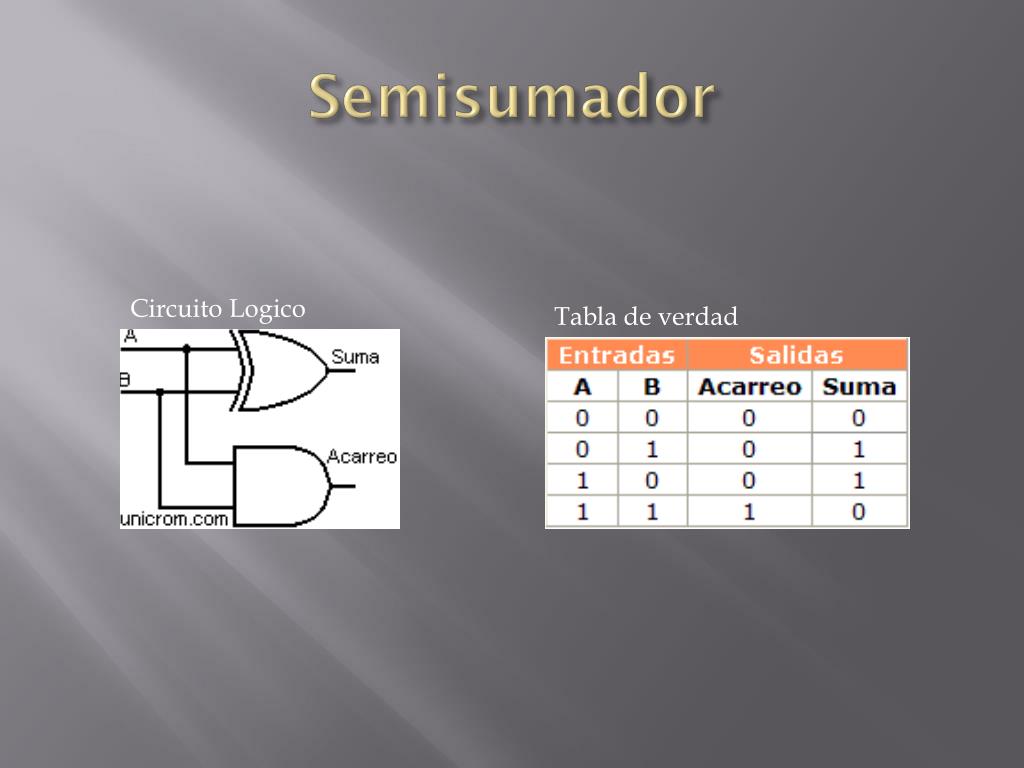

  6. Semisumador Circuito Logico Tabla de verdad

  7. Medio Restador • Un medio restador es un circuito combinacional que sustrae dos bits y produce su diferencia. También tiene la salida para especificar si se ha tomado un 1. Circuito Logico Tabla de verdad

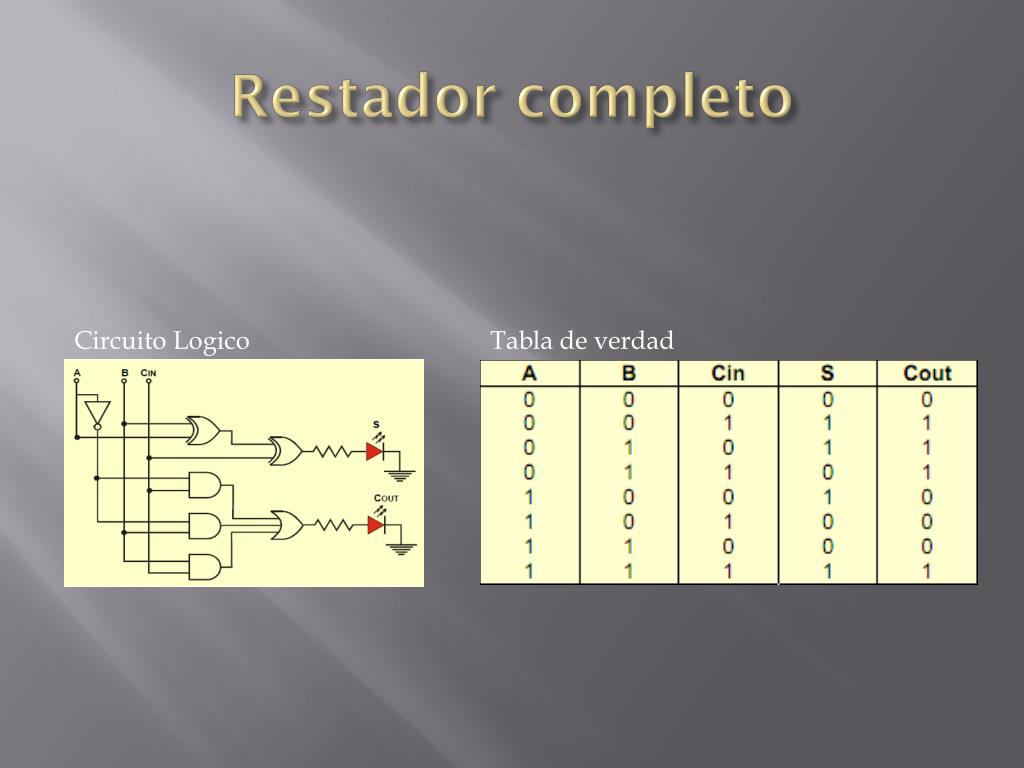

  8. Restador completo Circuito Logico Tabla de verdad

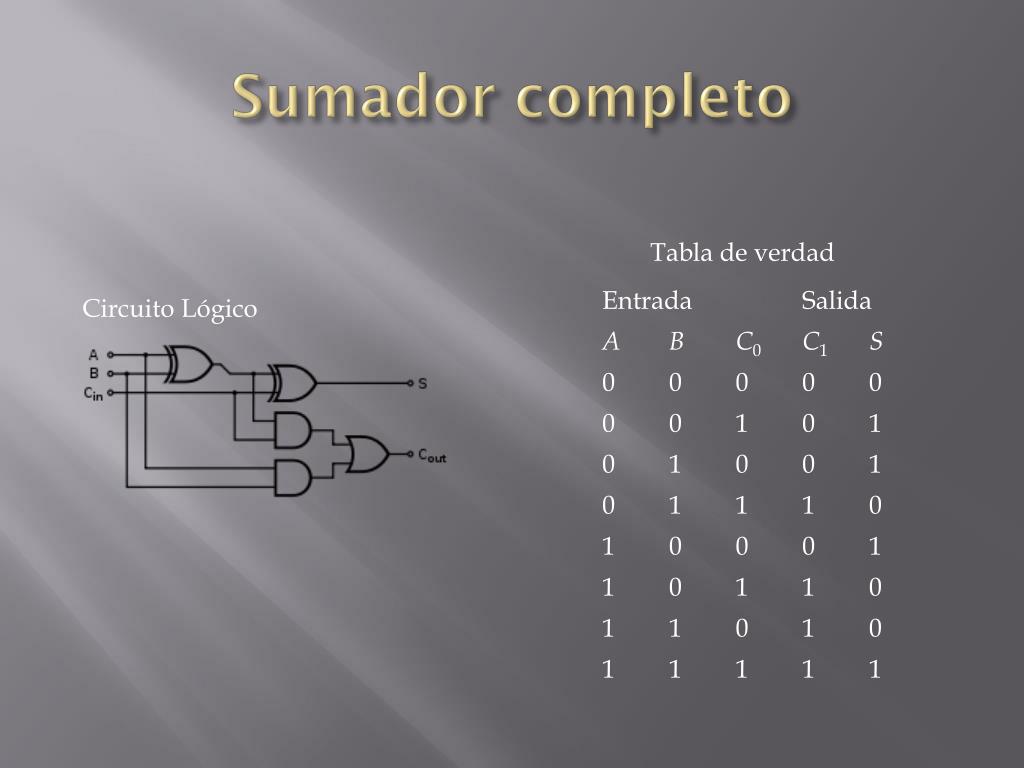

  9. Sumador completo Tabla de verdad Circuito Lógico

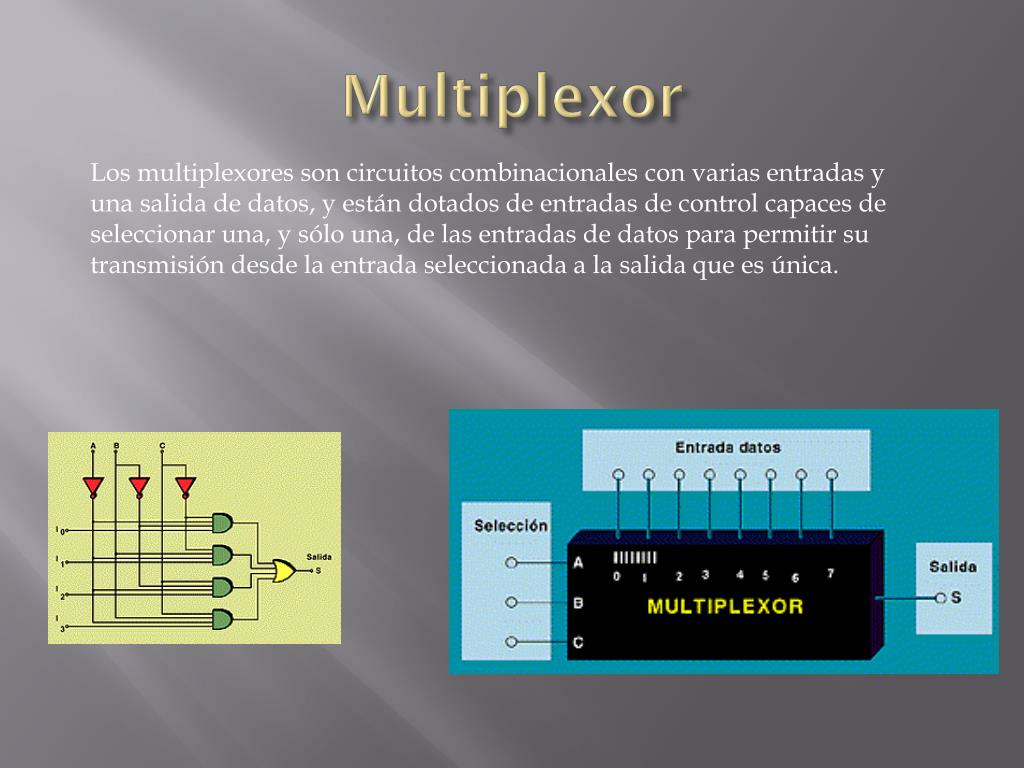

  10. Multiplexor Los multiplexores son circuitos combinacionales con varias entradas y una salida de datos, y están dotados de entradas de control capaces de seleccionar una, y sólo una, de las entradas de datos para permitir su transmisión desde la entrada seleccionada a la salida que es única.

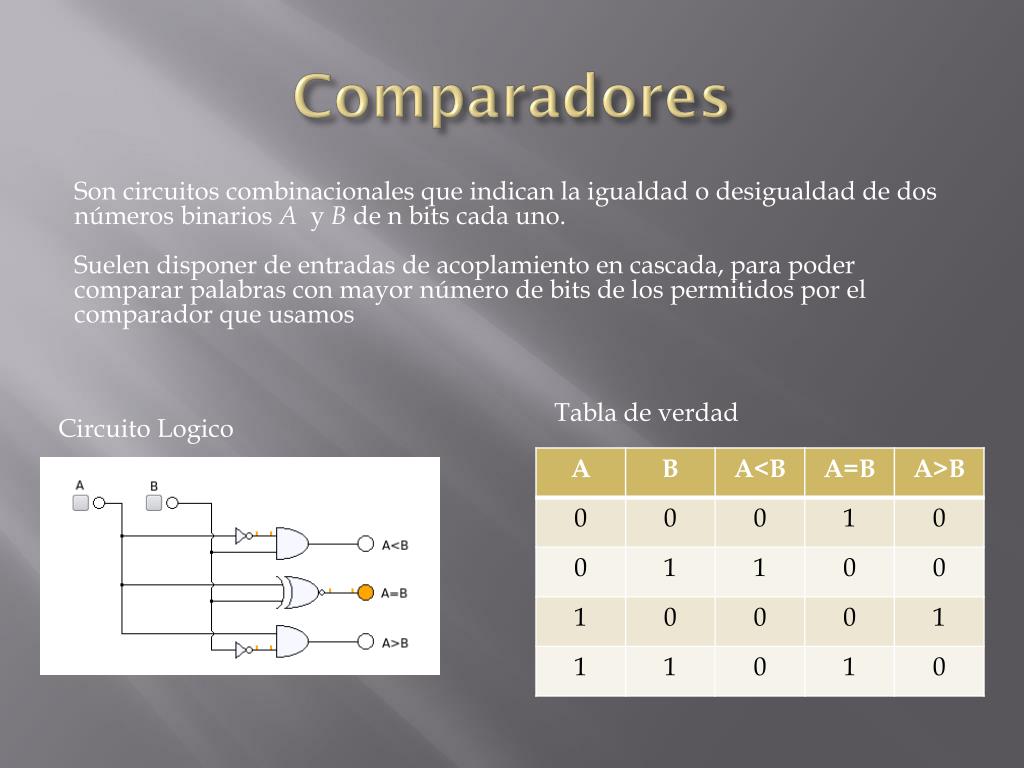

  11. Comparadores Son circuitos combinacionales que indican la igualdad o desigualdad de dos números binarios A y B de n bits cada uno. Suelen disponer de entradas de acoplamiento en cascada, para poder comparar palabras con mayor número de bits de los permitidos por el comparador que usamos Tabla de verdad Circuito Logico
