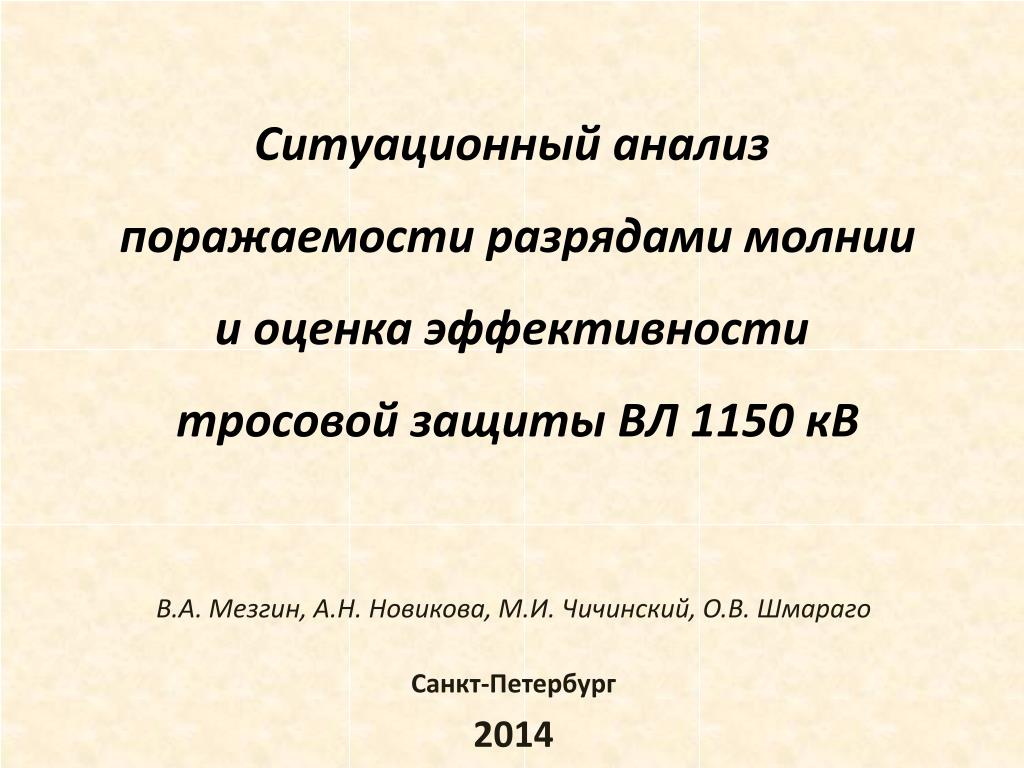

  1. Ситуационный анализпоражаемости разрядами молниии оценка эффективноститросовой защиты ВЛ 1150 кВ В.А. Мезгин, А.Н. Новикова, М.И. Чичинский, О.В. Шмараго Санкт-Петербург 2014

  2. Этапы решения проблемы грозозащиты ВЛ СВН и УВН • 1979 г. – появление гипотезы о влиянии Uраб на Pα(Э.М. Базелян) • 1981 г. – разработка вероятностных методов расчета Pα с учетом Uраб • 1986 г. – ввод 1-ой очереди ВЛ 1150 кВ «Экибастуз – Кокчетав» • 1986 – 1992 гг. – полевые исследования на трассе ВЛ 1150 кВ • 1996 г. – демонтаж и отказ от троса в проектах ВЛ СВН • 2003 г. – введение новых расчетных климатических нагрузок • С 2007 г. – начало использования ОПН на ВЛ СВН без троса

  3. ВЛ 1150 кВ «Экибастуз – Кокчетав» L = 493,2 км Nг.ч = 50 грозовых часов

  4. Анализ причин намагничивания регистраторовна стойках АУ опор ВЛ 1150 кВ Число случаев намагничивания регистраторов: общее – 47; во внутренней зоне – (4+4+1(оп.509)+1(оп.955))=10; во внешней зоне – (1(оп.386)+1(оп.112))=2

  5. Оценка вероятности намагничивания регистраторов на АУ опорах ВЛ 1150 кВ от набегающих волн Uраб = 500 кВ; 1986, 1987, 1988 3 грозовых отключения и полсезона 1989 г. Годовые показатели ВЛ 1150 кВ при Uраб = 500 кВ (экспертная оценка): число грозовых отключений Nг-1150(500)-пром = 10-4·nг-750(500)·LВЛ·Nг.ч·750/1150 = = 10-4·0,032·493,2·50·750/1150 0,05 общее число прорывов Nпр = Nг-1150(500)-пром / (Pкр-под∙500) = 0,05 / (0,36∙0,5) = 0,28 (2) число набегающих опасных волн Nг-1150(500)-наб = Nпр (Pкр-от - Pкр-под) = 0,28∙(0,52 – 0,36) = 0,045 За 3,5 года – 0,16 грозовых отключений

  6. Связь грозовых отключений с регистрациями токов в стойках АУ опор

  7. Ситуационный анализ намагниченности регистраторов на стойках транспозиционной опоры № 907 3 случая намагничивания регистраторов на опоре № 907 (токи в кА) Кокчетав Экибастуз

  8. Эффективность тросовой защиты ВЛ 1150 кВ • По рекомендациям «Инструкции…» при надежности защиты 0,999: • Эффективная высота подвеса троса • h0 = [0,75 - 4,28·10-4·(h - 30)]h = [0,75  4,28·10-4·(33 - 30)]·33 = 24,7 м (hстойки 23 м) • Проверка на наличие прогиба границы зоны защиты • Lс = [2,25 – 3,57·10-3·(h 30)]h = [2,25 – 3,57·10-3·(33  30)]·33 = 73,9 м • L= 2 × 27 = 54 м, L <Lс • По результатам полевых исследований 1986 – 1992 гг.

  9. Заключение по результатам полевых исследований • Основная причина грозовых отключений ВЛ 1150 кВ – пониженная эффективность тросовой защиты АУ опор • Эффективность тросовой защиты внутренней и внешней зон АУ опор снижается с увеличением Uраб • Тросовая защита АУ опор может быть усилена за счет следующих мероприятий: • наращивания высоты дополнительной стойки; • подвеской поперечного троса между 4-мя стойками; • подвеской дополнительного троса в прилегающих пролетах от дополнительной стойки к промежуточным опорам. • «Инструкция….» должна быть модернизирована применительно к объектам, находящимся под СВН и УВН
