การติดตั้ง Authenticate Firewall

aram avatar
aram
10 diapositives · 263 Views · Aug 04, 2014

การติดตั้ง Authenticate Firewall. ประกาย นาดี สำนักวิทยบริการและเทคโนโลยีสารสนเทศ มหาวิทยาลัยเทคโนโลยีราชมงคลอีสาน. I nformation T echnology for A cademic Affairs Office. Authenticate Firewall (AFW).

#การติดตั้ง authenticate firewall #การติดตั้ง authenticate firewall ppt #powerpoint #presentation
การติดตั้ง Authenticate Firewall - slide 1
01 / 10การติดตั้ง Authenticate Firewall
1 / 17

Télécharger la présentation

การติดตั้ง Authenticate Firewall
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. การติดตั้ง Authenticate Firewall • ประกาย นาดีสำนักวิทยบริการและเทคโนโลยีสารสนเทศมหาวิทยาลัยเทคโนโลยีราชมงคลอีสาน InformationTechnologyfor Academic Affairs Office

  2. Authenticate Firewall (AFW) • ผู้พัฒนานายประกาย นาดี (prakai@rmuti.ac.th) มหาวิทยาลัยเทคโนโลยีราชมงคลอีสาน (ศูนย์กลางมหาวิทยาลัย) • เครื่องมือ: Python, Netfilter/iptables, Apache+PHP • Features: • Packet Filter: Netfilter/iptables rules • User account: Based on PHP features • Timeout Checking: Fixed idle time, Popup window • Logging: File, Syslog • Etc. • Open source software • URL: http://netmon.rmuti.ac.th/afw InformationTechnologyfor Academic Support Affairs

  3. สถาปัตยกรรมของ Authenticate Firewall 4 Web Authentication Front-end User Database 3 5 PLSF 2 AFw module Web browser Clients Kernel/Netfilter 1 6 Afw Clients Client’s unauthorized packet Redirected if packet is HTTP Identification using User Account (Web) Looking for valid User Account (LDAP) Authentication command is issued If client is authenticated, it’s packets are passed-through InformationTechnologyfor Academic Support Affairs

  4. ลำดับการดำเนินการกับแพคเกจในเคอร์เนลลำดับการดำเนินการกับแพคเกจในเคอร์เนล 3 Y Authenticated ? N MARK ? N HTTP ? N 5 Clients 1 4 Y Y 2 in PREROUTING • Client’s packet • If client is authenticated, packet is passed-through (allow) • Redirected if packet is HTTP • Packet is marked and repeated to kernel • Packet is dropped InformationTechnologyfor Academic Support Affairs

  5. Sun xVMVirtualBox เป็น Software ใช้ในการสร้างสภาพแวดล้อมเสมือนจริง ของระบบคอมพิวเตอร์ (Virtual Machine) ระบบเครือข่าย(Virtual Network) เพื่อทดสอบการทำงานต่างๆ โดยไม่ส่งผลกระทบกับสภาพแวดล้อมภายนอก เมื่อเกิดความผิดพลาดขึ้นกับสภาพแวดล้อมเสมือน InformationTechnologyfor Academic Support Affairs

  6. ภาพขณะทำงานของ Virtual Machine

  7. ผังและแนวทางการติดตั้งบนโปรแกรม VMware ผังการเชื่อมต่อเครือข่าย • Authenticate Firewall (ฝึกอบรม) • Windows Client(เพื่อทดสอบ) Authenticate Firewall Windows Client Internet eth1 eth0 172.14.2.0/24 InformationTechnologyfor Academic Support Affairs

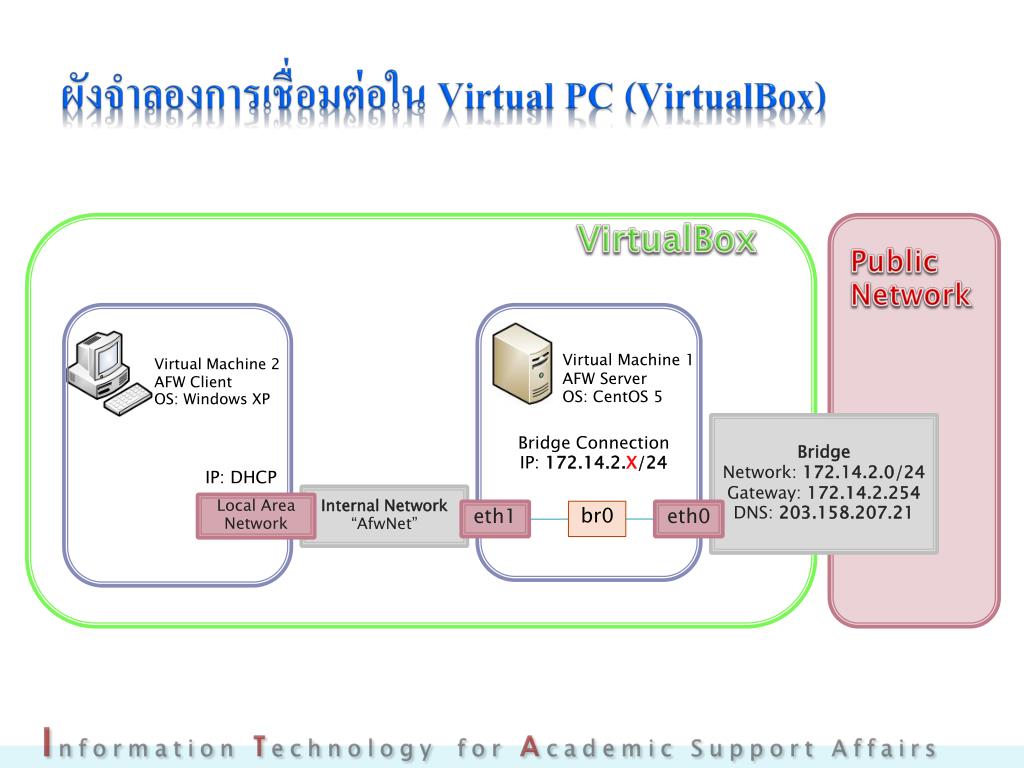

  8. ผังจำลองการเชื่อมต่อใน Virtual PC (VirtualBox) VirtualBox Public Network Virtual Machine 1 AFW Server OS: CentOS 5 Virtual Machine 2 AFW Client OS: Windows XP Internal Network “AfwNet” Bridge Network: 172.14.2.0/24 Gateway: 172.14.2.254 DNS: 203.158.207.21 Local Area Network eth1 Bridge Connection IP: 172.14.2.X/24 IP: DHCP eth0 br0 InformationTechnologyfor Academic Support Affairs

  9. ลำดับในการลงมือปฏิบัติลำดับในการลงมือปฏิบัติ ปฏิบัติตามคู่มือการติดตั้ง (Microsoft Word) • ติดตั้ง Bridge และทดสอบ • ติดตั้งแพคเกจที่จำเป็นและแพคเกจของ Authenticate Firewall • ปรับแก้และทดสอบกฏของNetfilter/iptables • ปรับแต่งไฟล์คุณสมบัติทดสอบ • Authenticate Firewall • Apache • PHP Scripts • ปรับแต่งด้านประสิทธิภาพและงานที่เกี่ยวข้องอื่น InformationTechnologyfor Academic Support Affairs

  10. ขอบคุณครับ InformationTechnologyfor Academic Support Affairs
