Single-Area OSPF Implementation

aristotle-delgado avatar
aristotle-delgado
8 diapositives · 247 Views · Nov 28, 2014

Troubleshooting OSPF. Single-Area OSPF Implementation. Components of Troubleshooting OSPF. Troubleshooting OSPF Neighbor Adjacencies. Troubleshooting OSPF Routing Tables. Troubleshooting Plaintext Password Authentication Problems.

#single-area ospf implementation #single-area ospf implementation ppt #powerpoint #presentation
Single-Area OSPF Implementation - slide 1
01 / 8Single-Area OSPF Implementation
1 / 17

Télécharger la présentation

Single-Area OSPF Implementation
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Troubleshooting OSPF Single-Area OSPF Implementation

  2. Components of Troubleshooting OSPF

  3. Troubleshooting OSPF Neighbor Adjacencies

  4. Troubleshooting OSPF Routing Tables

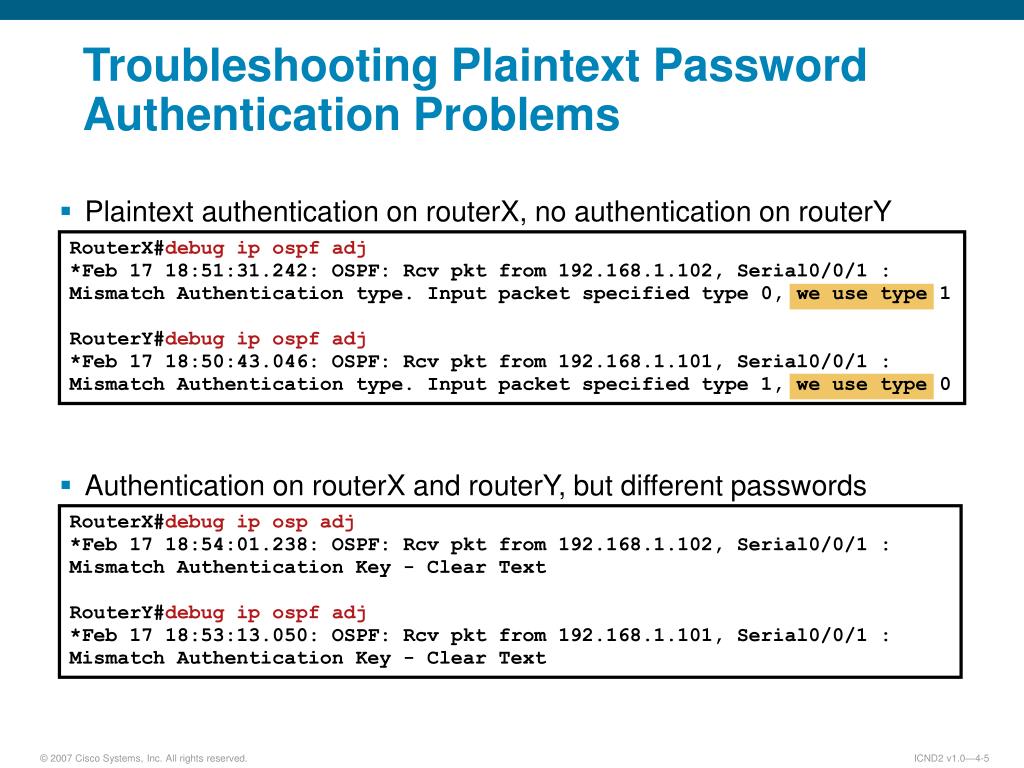

  5. Troubleshooting Plaintext Password Authentication Problems • Plaintext authentication on routerX, no authentication on routerY RouterX#debug ip ospf adj *Feb 17 18:51:31.242: OSPF: Rcv pkt from 192.168.1.102, Serial0/0/1 : Mismatch Authentication type. Input packet specified type 0, we use type 1 RouterY#debug ip ospf adj *Feb 17 18:50:43.046: OSPF: Rcv pkt from 192.168.1.101, Serial0/0/1 : Mismatch Authentication type. Input packet specified type 1, we use type 0 • Authentication on routerX and routerY, but different passwords RouterX#debug ip osp adj *Feb 17 18:54:01.238: OSPF: Rcv pkt from 192.168.1.102, Serial0/0/1 : Mismatch Authentication Key - Clear Text RouterY#debug ip ospf adj *Feb 17 18:53:13.050: OSPF: Rcv pkt from 192.168.1.101, Serial0/0/1 : Mismatch Authentication Key - Clear Text

  6. Visual Objective 4-2: Troubleshooting OSPF

  7. Summary • Troubleshooting OSPF involves looking at neighbor adjacencies, routing tables, and authentication issues. • Use the show ip interface command to verify the MTU of an OSPF interface. • Use the show ip ospf interface command to help troubleshoot whether OSPF is enabled on an interface. • Use the debug ip ospf adj command to troubleshoot OSPF authentication.
