  1. CMD60操作说明

  2. DECT: 定义 • PP :手机，Portable Part • FP :座机，Fixed Part • ADPCM :自适应差分脉冲编码调制,Adaptive Differential Pulse Code Modulation • ATTACH : PP与FP的通信状态已激活,PP communicate its active status to the FP • CCFP :中央控制座机， Central Control Fixed Part • DETACH : PP与FP的通信已关闭,PP communicate the switch-off status to the FP • NTP : 额定发射功率，Nominal Transmitted Power • PMID : 手机身份号，Portable Mobile Identity • RFPI : 座机身份号，Radio Fixed Part Identity • Sync field : 突发同步数据域Burst Synchronisation field • A-field : 信令和控制数据域Signalling and control field • B-field : 有用数据域Usefull data field • Down-link : 下行，FP->PP • Up-link : 上行，PP->FP

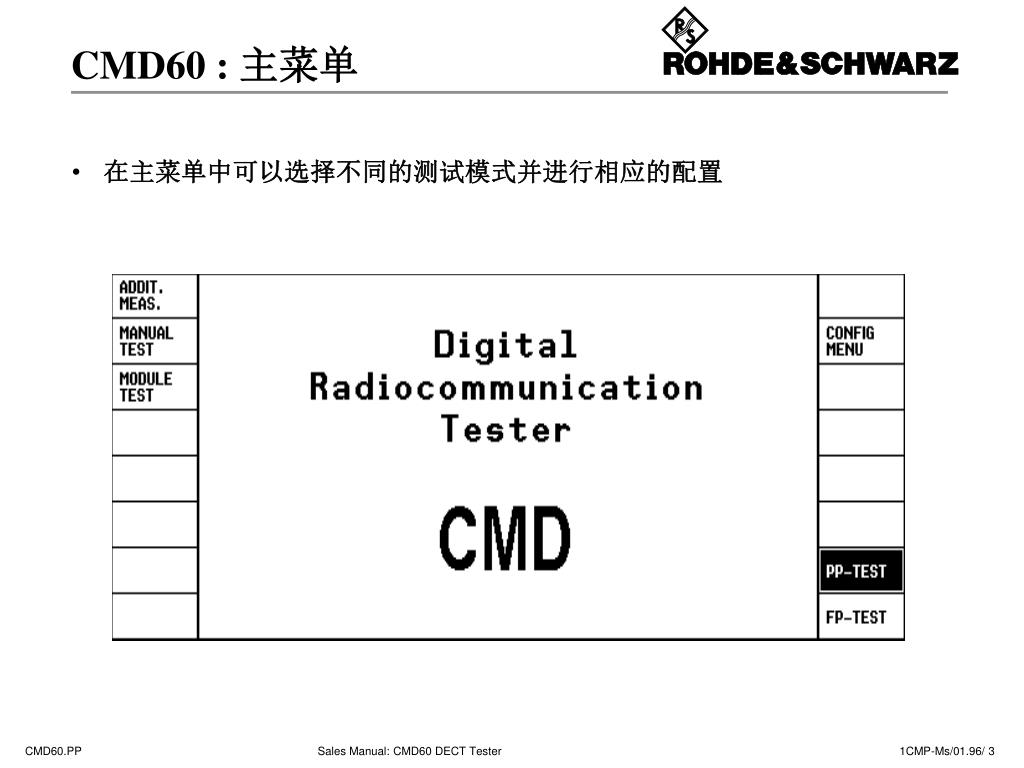

  3. CMD60 : 主菜单 • 在主菜单中可以选择不同的测试模式并进行相应的配置

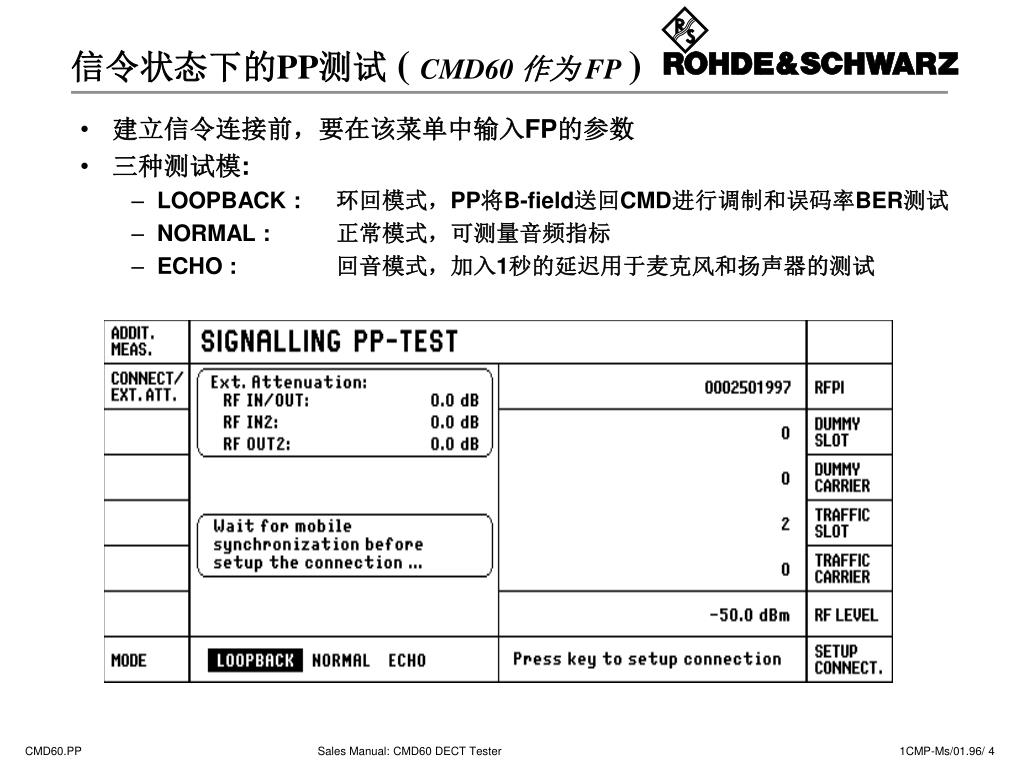

  4. 信令状态下的PP测试( CMD60 作为 FP) • 建立信令连接前，要在该菜单中输入FP的参数 • 三种测试模: • LOOPBACK : 环回模式，PP将B-field送回CMD进行调制和误码率BER测试 • NORMAL : 正常模式，可测量音频指标 • ECHO : 回音模式，加入1秒的延迟用于麦克风和扬声器的测试

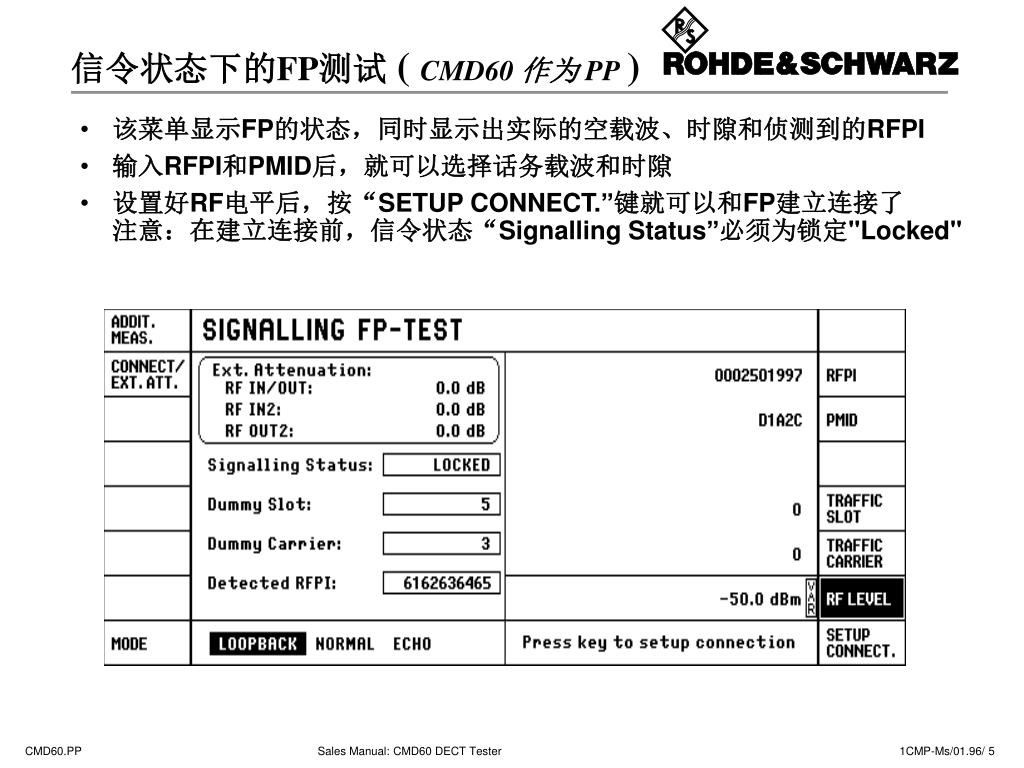

  5. 信令状态下的FP测试( CMD60 作为 PP) • 该菜单显示FP的状态，同时显示出实际的空载波、时隙和侦测到的RFPI • 输入RFPI和PMID后，就可以选择话务载波和时隙 • 设置好RF电平后，按“SETUP CONNECT.”键就可以和FP建立连接了注意：在建立连接前，信令状态“Signalling Status”必须为锁定"Locked"

  6. CMD60 : 连接已建立 • 按“SETUP CONNECT.”键并成功和FP建立连接后，该菜单即弹出 • 在该菜单中可进行如下操作: • 发送用户设定的逃逸序列“Escape Sequence”（在设置菜单中设定） • 选择其他菜单进行详细分析（如：功率跃升模板） • 误码率BER测试

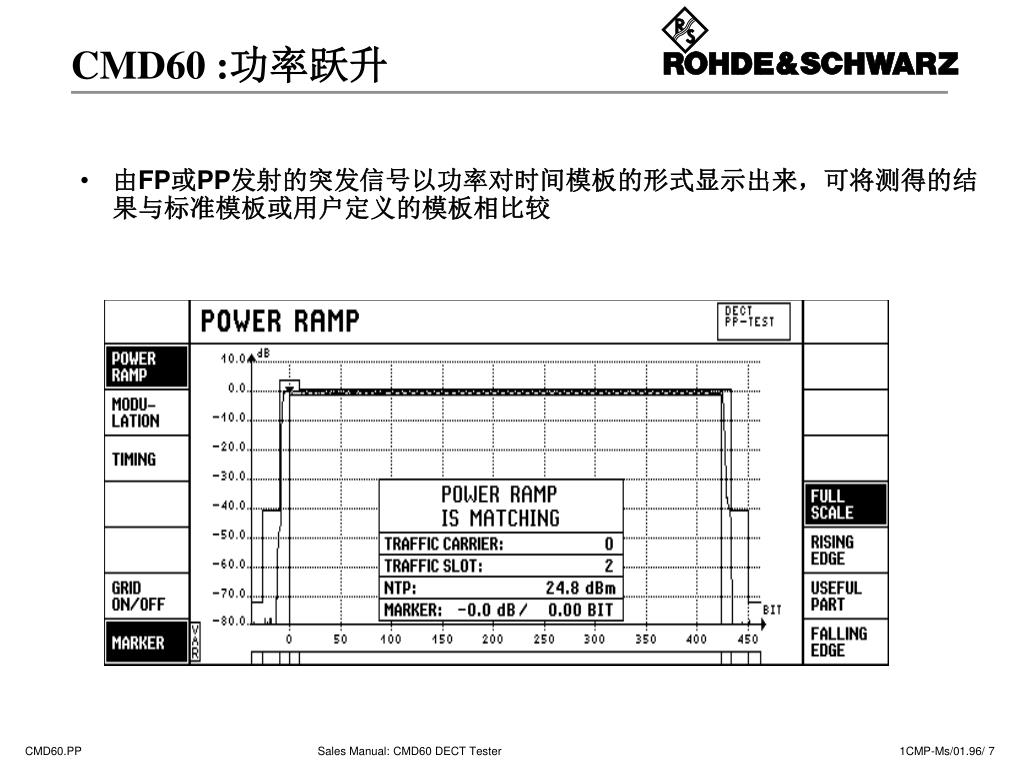

  7. CMD60 :功率跃升 • 由FP或PP发射的突发信号以功率对时间模板的形式显示出来，可将测得的结果与标准模板或用户定义的模板相比较

  8. CMD60 : 射频调制 • 该菜单对FP或PP的调制参数进行深入的分析 • 必须选择环回“Loopback”测试模式，为按照CTR06标准进行测试，数据类型须选择为“FIG 31” • 其他的调制参数可以在设置“Config”菜单中进行调整

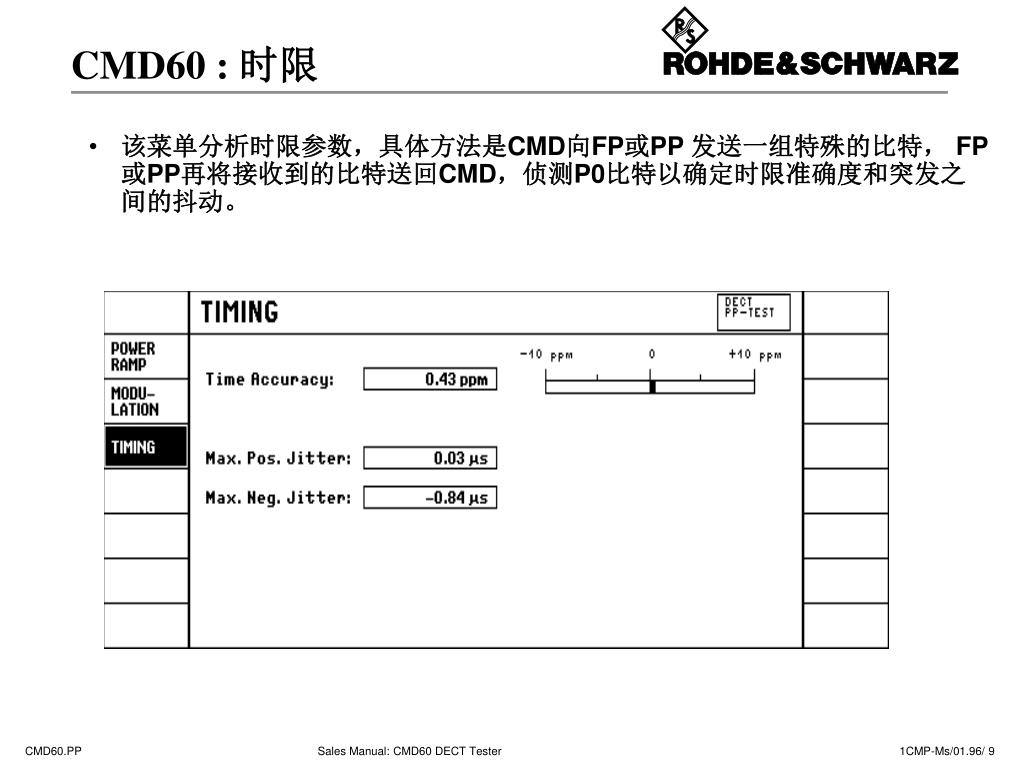

  9. CMD60 : 时限 • 该菜单分析时限参数，具体方法是CMD向FP或PP 发送一组特殊的比特， FP或PP再将接收到的比特送回CMD，侦测P0比特以确定时限准确度和突发之间的抖动。

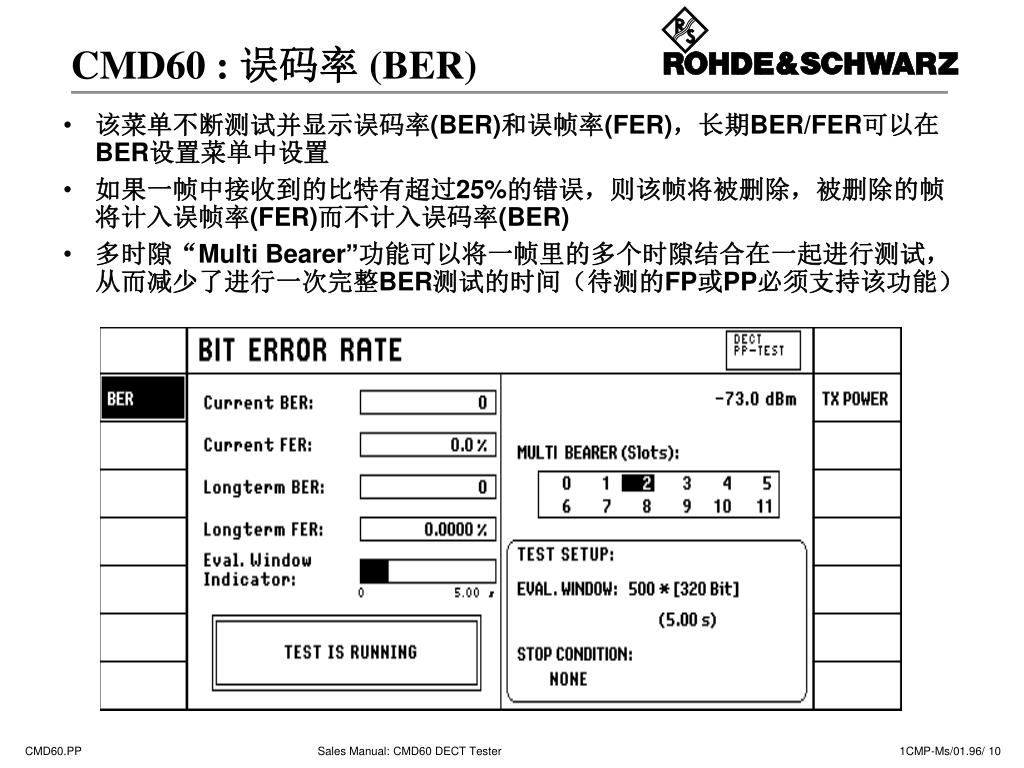

  10. CMD60 : 误码率 (BER) • 该菜单不断测试并显示误码率(BER)和误帧率(FER)，长期BER/FER可以在BER设置菜单中设置 • 如果一帧中接收到的比特有超过25%的错误，则该帧将被删除，被删除的帧将计入误帧率(FER)而不计入误码率(BER) • 多时隙“Multi Bearer”功能可以将一帧里的多个时隙结合在一起进行测试，从而减少了进行一次完整BER测试的时间（待测的FP或PP必须支持该功能）

  11. CMD60 :误码率（BER）设置 • 可选择测试的比特数目、极限值和多时隙功能 • 评估窗由被测试的比特数目(B-field) 决定， ( 320 bits = 10 ms )

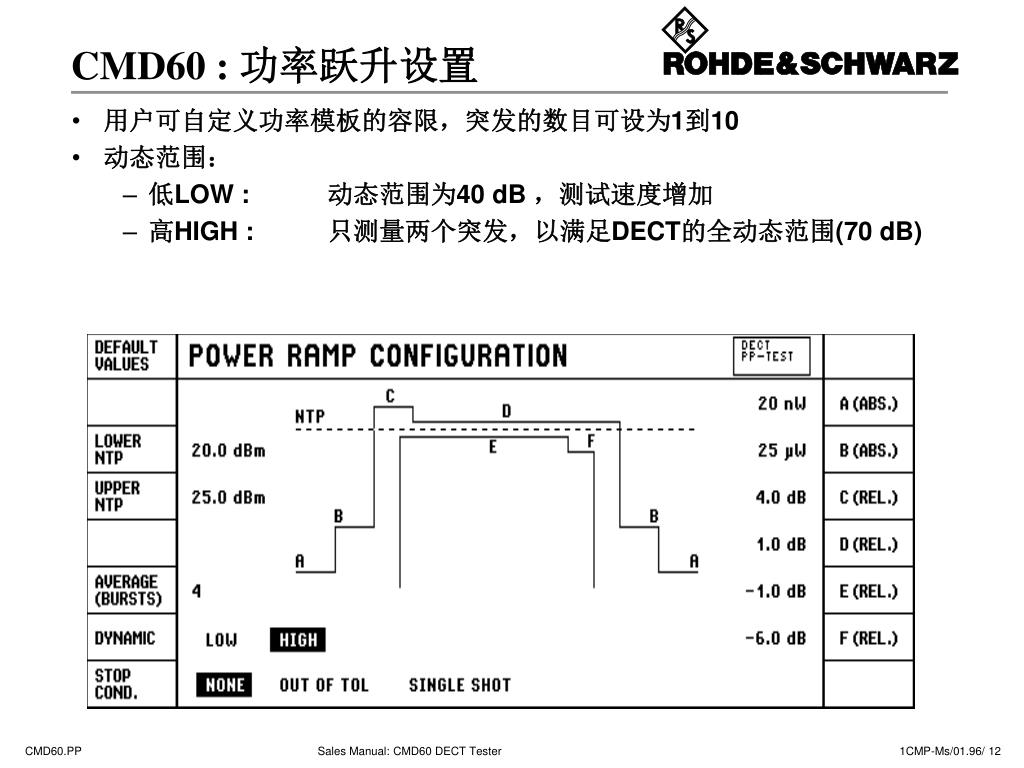

  12. CMD60 : 功率跃升设置 • 用户可自定义功率模板的容限，突发的数目可设为1到10 • 动态范围： • 低LOW : 动态范围为40 dB ，测试速度增加 • 高HIGH : 只测量两个突发，以满足DECT的全动态范围(70 dB)

  13. 信令状态下的PP测试配置 • 用户可以根据需要设定Q0、Q3、Q6、QE协议和Qmux表 • 使用载波偏置“Carrier Offset”键可以在选定的信道号上加上一个偏置 (分辨率 = DECT信道的一半 –最大偏置= +/-3).这个功能是用来选择带外的DECT信道，以便于测试DECT无线环境，防止其他DECT用户造成的干扰

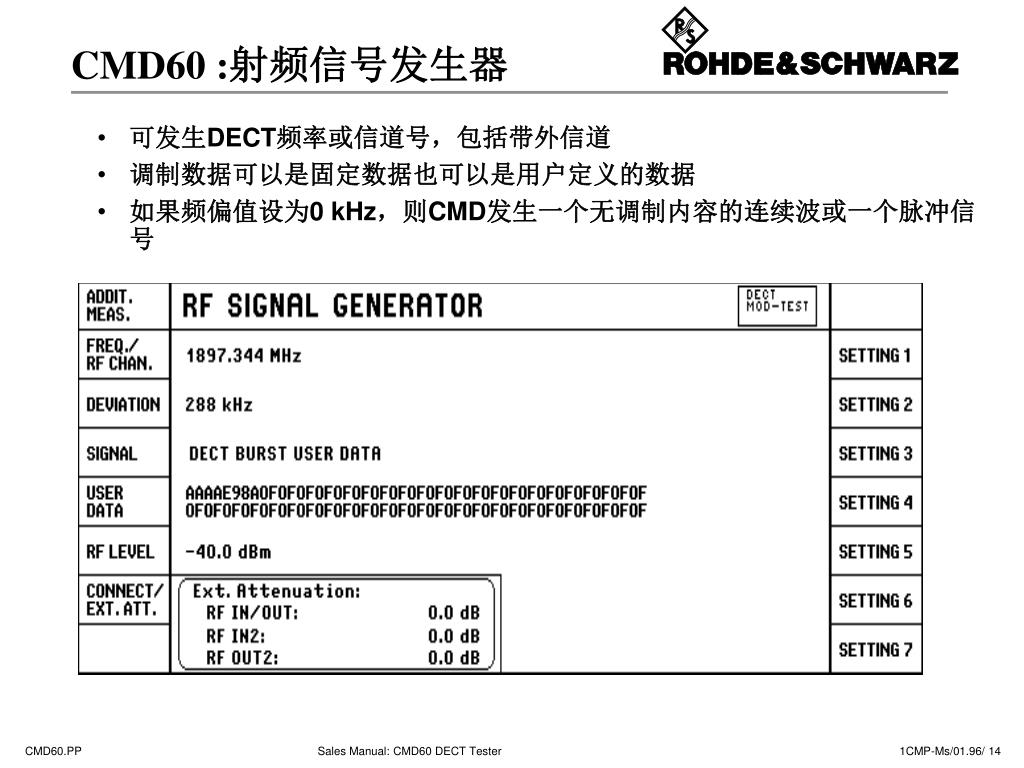

  14. CMD60 :射频信号发生器 • 可发生DECT频率或信道号，包括带外信道 • 调制数据可以是固定数据也可以是用户定义的数据 • 如果频偏值设为0 kHz，则CMD发生一个无调制内容的连续波或一个脉冲信号

  15. CMD60 : 功率对时间 • 该菜单实现数字存储示波器的功能，显示出功率相对时间轴的变化情况

  16. CMD60 :模块测试中的突发分析 • 与“Connection Established”菜单功能类似，但给出的测试信息少一些(接收到的信号不按照CTR06标准) • 必须输入期望的功率、频率/信道号、测量窗口、触发和触发延迟 • 要进行深入分析时，可选择相应的子菜单，如：POWER VS. TIME，MODULATION 和 RF GEN.(也可使用带外信道)

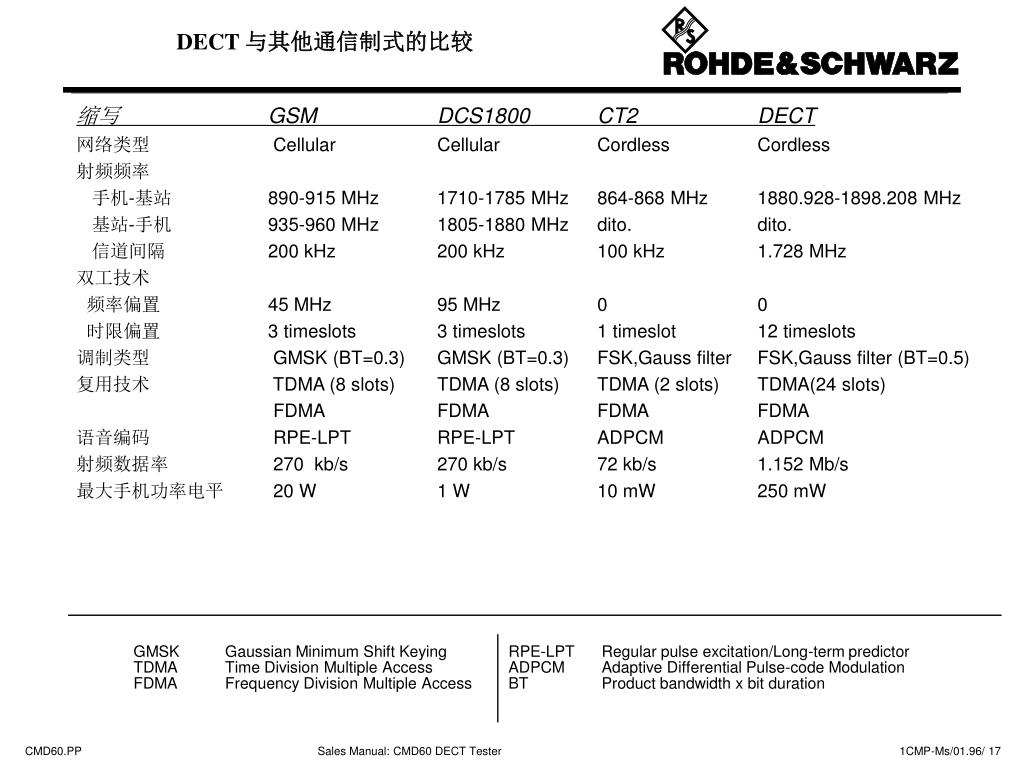

  17. DECT 与其他通信制式的比较 缩写 GSM DCS1800 CT2 DECT 网络类型 Cellular Cellular Cordless Cordless 射频频率 手机-基站 890-915 MHz 1710-1785 MHz 864-868 MHz 1880.928-1898.208 MHz 基站-手机 935-960 MHz 1805-1880 MHz dito. dito. 信道间隔 200 kHz 200 kHz 100 kHz 1.728 MHz 双工技术 频率偏置 45 MHz 95 MHz 0 0 时限偏置 3 timeslots 3 timeslots 1 timeslot 12 timeslots 调制类型 GMSK (BT=0.3) GMSK (BT=0.3) FSK,Gauss filter FSK,Gauss filter (BT=0.5) 复用技术 TDMA (8 slots) TDMA (8 slots) TDMA (2 slots) TDMA(24 slots) FDMA FDMA FDMA FDMA 语音编码 RPE-LPT RPE-LPT ADPCM ADPCM 射频数据率 270 kb/s 270 kb/s 72 kb/s 1.152 Mb/s 最大手机功率电平 20 W 1 W 10 mW 250 mW GMSK Gaussian Minimum Shift Keying RPE-LPT Regular pulse excitation/Long-term predictorTDMA Time Division Multiple Access ADPCM Adaptive Differential Pulse-code Modulation FDMA Frequency Division Multiple Access BT Product bandwidth x bit duration

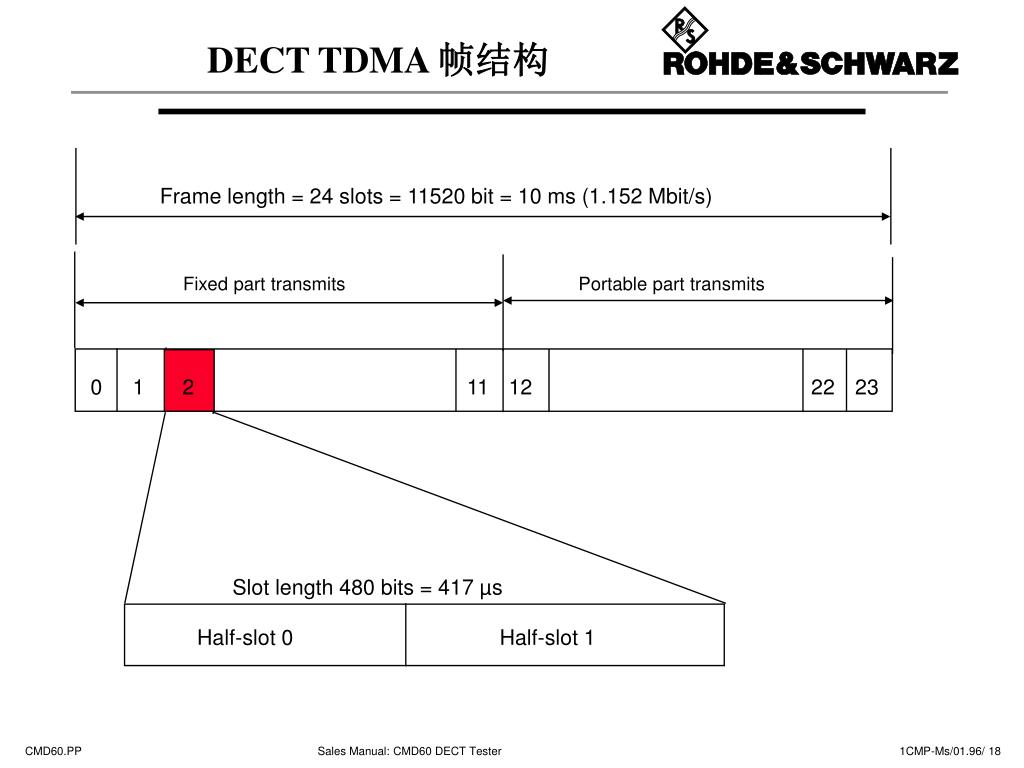

  18. DECT TDMA 帧结构 Frame length = 24 slots = 11520 bit = 10 ms (1.152 Mbit/s) Fixed part transmits Portable part transmits 0 1 2 11 12 22 23 Slot length 480 bits = 417 µs Half-slot 0 Half-slot 1
