  1. CONSTRUCTIE TYPES

  2. Mini-cilinders • Zeer kleine boring, 2,5 mm tot 6 mm, enkelwerkend met ingaande veer • Voor gebruik in lichte montage- en fabricagetoepassingen • Voor werkdrukken tussen 0,25 en 0,7 MPa • Levenslange smering

  3. Rondcilinders • Cleanline ontwerp met boring Ø 8 tot 63 mm • De cilinders hebben een levenslange smering en gefelste deksels en bodems • Voor werkdruk van 0,1 tot 1 MPa

  4. Kleine ISO cilinders • ISO cilinders met boring Ø 10 tot 25 mm, enkel- en dubbel-werkend, gefelste constructie • Bevestiging door schroefdraad op bodem en deksel of in het bevestigingsgat • Werkt met gesmeerde of ongesmeerde lucht bij werkdruk van 0,1 tot 1 MPa

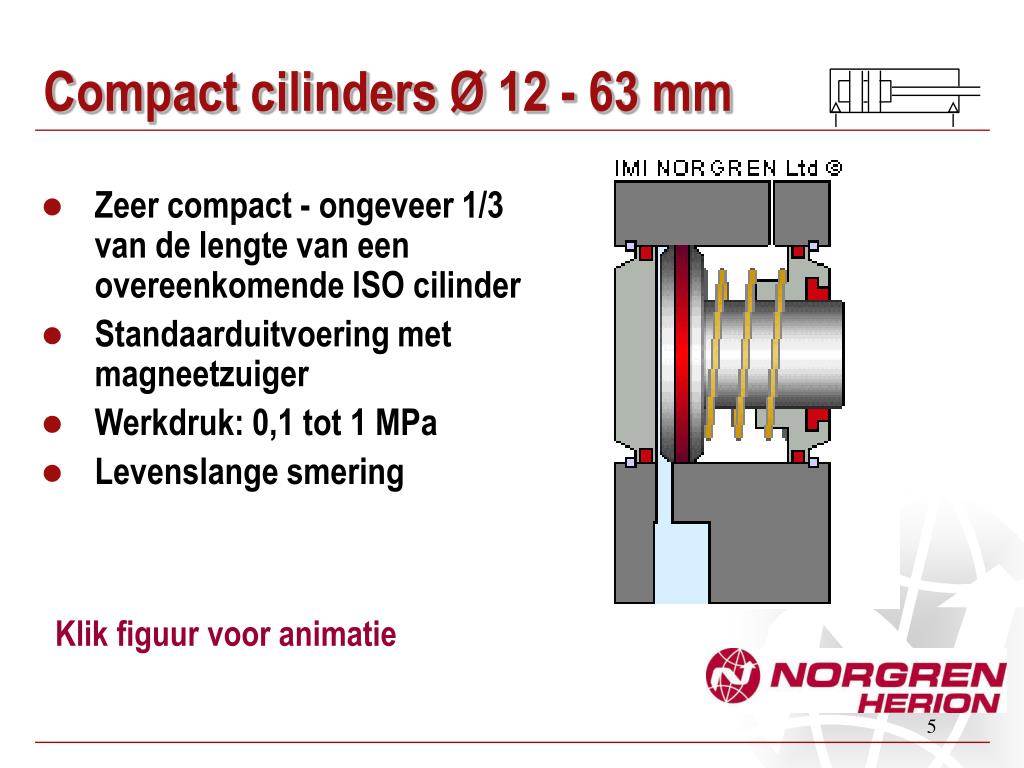

  5. Compact cilinders Ø 12 - 63 mm • Zeer compact - ongeveer 1/3 van de lengte van een overeenkomende ISO cilinder • Standaarduitvoering met magneetzuiger • Werkdruk: 0,1 tot 1 MPa • Levenslange smering Klik figuur voor animatie

  6. Compact cilinders Ø 20 - 125 mm • Demonteerbaar • VDMA-bevestigingen Klik figuur voor animatie

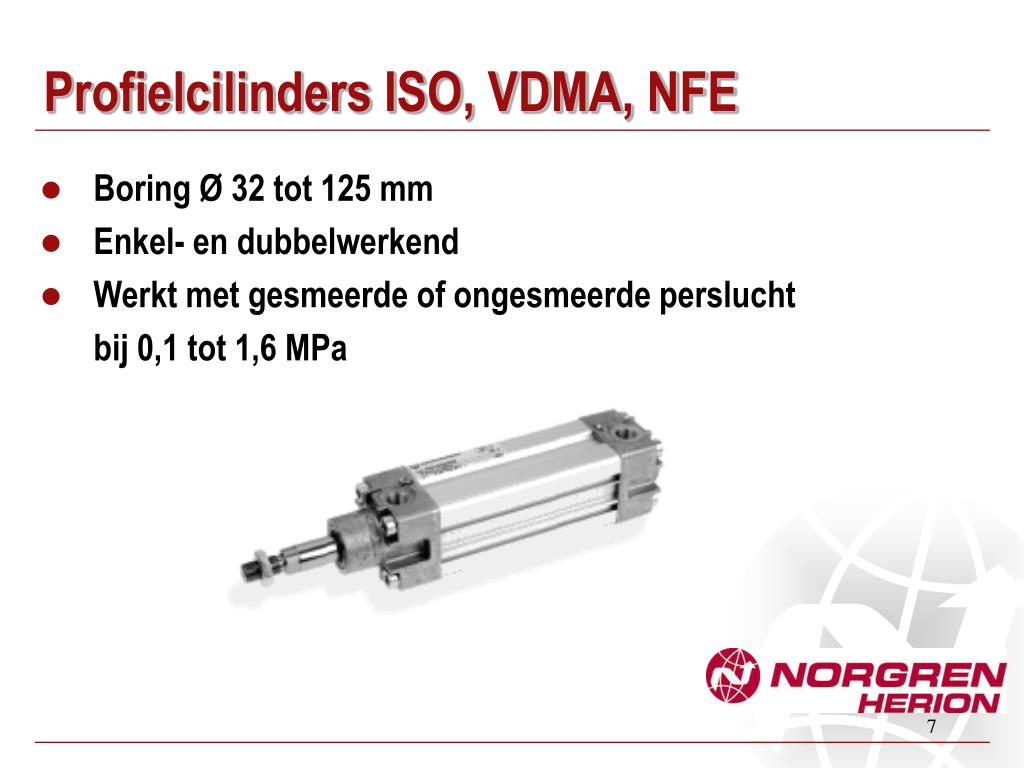

  7. Profielcilinders ISO, VDMA, NFE • Boring Ø 32 tot 125 mm • Enkel- en dubbelwerkend • Werkt met gesmeerde of ongesmeerde perslucht bij 0,1 tot 1,6 MPa

  8. Profielcilinders ISO, VDMA, NFE • Geëxtrudeerd aluminium buisprofiel • Trekstangen in het buisprofiel • Magneetschakelaars volledig verzonken in speciale groeven in het buisprofiel

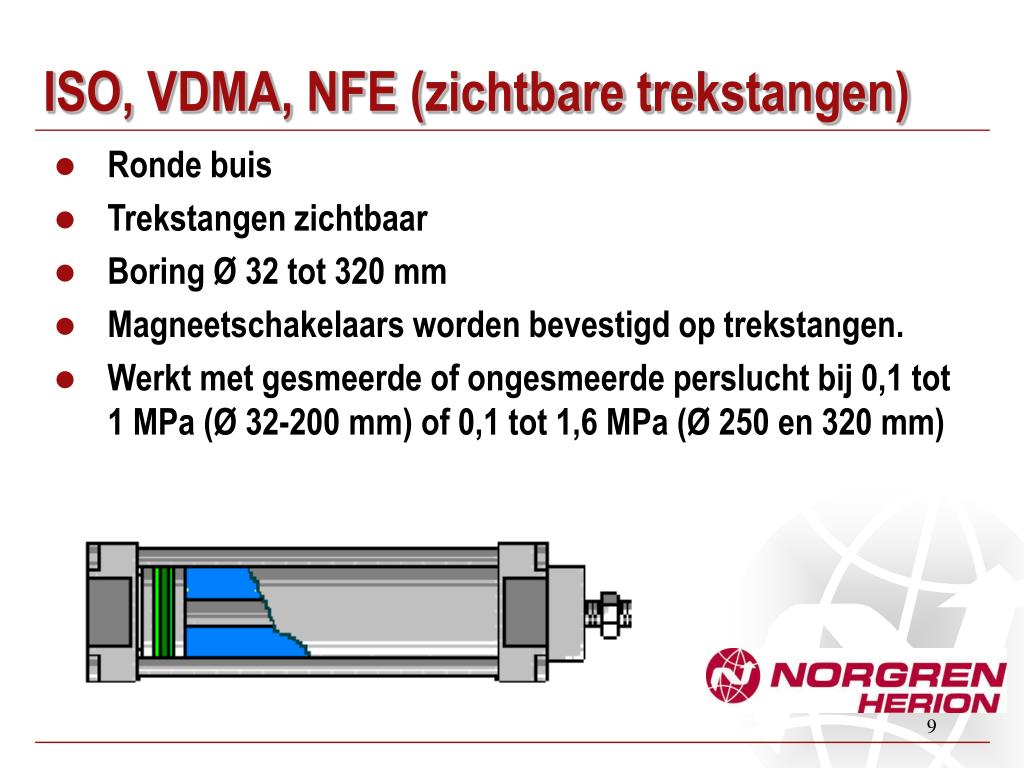

  9. ISO, VDMA, NFE (zichtbare trekstangen) • Ronde buis • Trekstangen zichtbaar • Boring Ø 32 tot 320 mm • Magneetschakelaars worden bevestigd op trekstangen. • Werkt met gesmeerde of ongesmeerde perslucht bij 0,1 tot 1 MPa (Ø 32-200 mm) of 0,1 tot 1,6 MPa (Ø 250 en 320 mm)

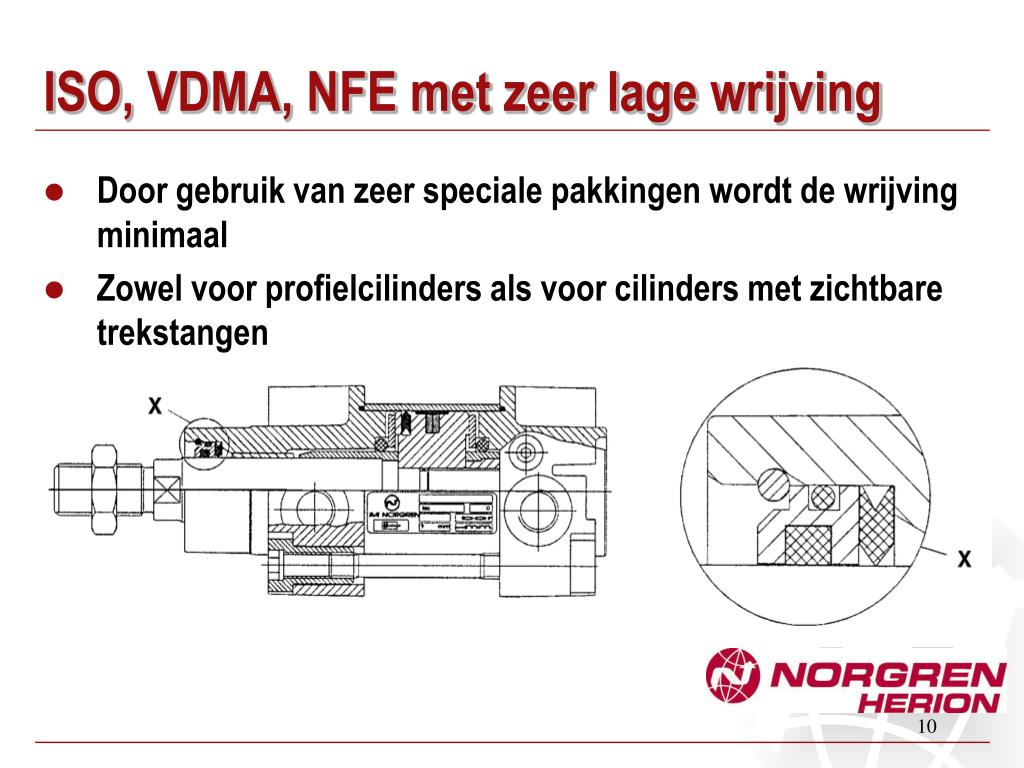

  10. ISO, VDMA, NFE met zeer lage wrijving • Door gebruik van zeer speciale pakkingen wordt de wrijving minimaal • Zowel voor profielcilinders als voor cilinders met zichtbare trekstangen

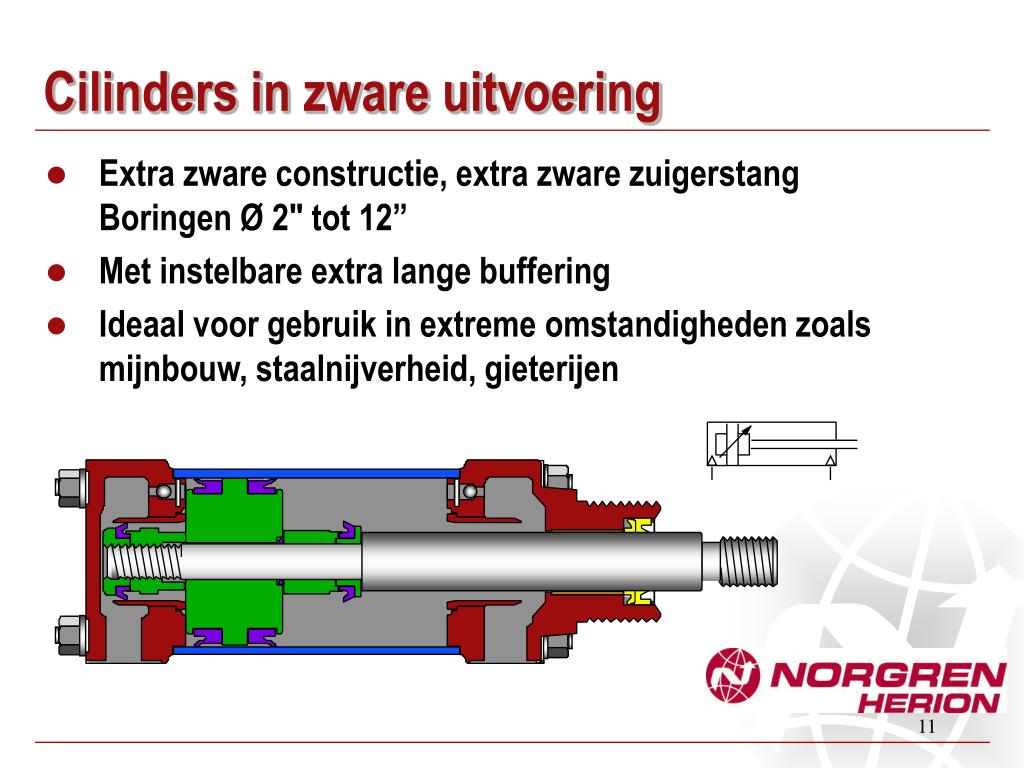

  11. Cilinders in zware uitvoering • Extra zware constructie, extra zware zuigerstang Boringen Ø 2" tot 12” • Met instelbare extra lange buffering • Ideaal voor gebruik in extreme omstandigheden zoals mijnbouw, staalnijverheid, gieterijen
