  1. 5. TRANSMISI ANALOG

  2. 5.1 Modulasi Data digital • Konversi Digital-ke-Analog • Amplitude Shift Keying (ASK) • Frequency Shift Keying (FSK) • Phase Shift Keying (PSK) • Quadrature Amplitude Modulation • Perbandingan Bit/Baud

  3. Modulasi Digital-ke-analog

  4. Tipe-tipe Modulasi Digital-ke-Analog

  5. BIT RATE dan BAUD RATE • Bit rate adalah jumlah bit per detik, dalam satuan : bits per second (bps). • Baud rate adalah jumlah satuan sinyal per detik, dalam satuan (Baud per second). Nilai Baud rate selalu lebih kecil dibanding bit rate-nya, atau sama dengan.

  6. Contoh 5.1: • Suatu sinyal analog membawa 4 bit dalam tiap satuan sinyal (unit). Jika 1000 unit dikirimkan per detik (second),berapa baud rate dan bit rate -nya • Penyelesaian : Baud rate = 1000 bauds per second (baud/s) Bit rate = 1000 x 4 = 4000 bps

  7. Contoh 5.2 • Bit rate suatu sinyal adalah 3000 (bps). Jika tiap unit sinyal membawa /memuat 6 bit, berapakah baud rate -nya? • Penyelesaian: • Baud rate = 3000 / 6 = 500 baud/s

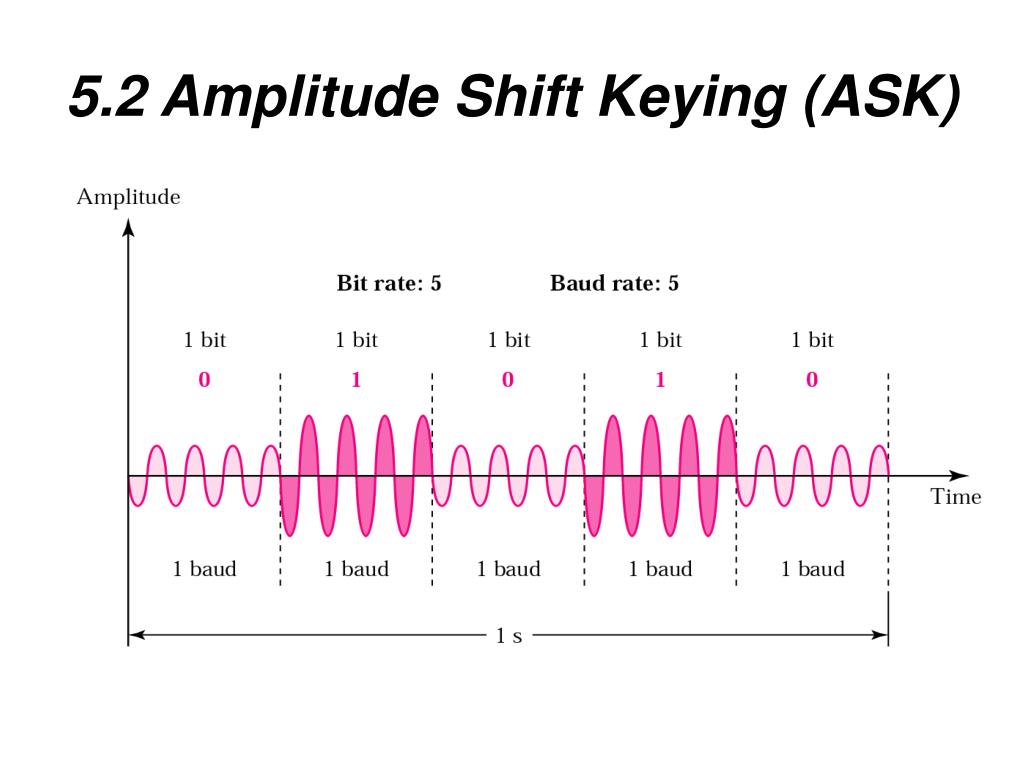

  8. 5.2 Amplitude Shift Keying (ASK)

  9. Relasi antara baud rate dan bandwidth dalam ASK

  10. Contoh 5.3: • Berapakah bandwidth yang minimum untuk transmisi sinyal ASK pada laju transmisi 2000 bps. Transmisi dengan mode half-duplex. • Penyelesaian: • Baud rate ASK dan bit rate adalah sama. Maka baud rate untuk sinyal tersebut adalah 2000. Bandwidth sinyal ASK yang dipemerlukan minimum sama dengan baud rate-nya. Oleh karena ini memerlukan bandwidth minimum adalah 2000 Hz.

  11. Contoh 5.4: • Disediakan suatu bandwidth 5000 Hz untuk mentransmisikan sinyal ASK, berapakah nilai baud rate dan bit rate-nya? • Penyelesaian : Dalam ASK baud rate adalah sama dengan bandwidth-nya, berarti untuk baud rate adalah 5000. Karena baud rate dan bit rate juga sama untuk ASK, maka bit rate-nya juga 5000 bps.

  12. Contoh 5.5 • Disediakan bandwidth 10,000 Hz (1000 hingga 11,000 Hz), draw the full-duplex ASK diagram of the system. Berapakah penempatan band untuk masing-masing arah pada sinyal pembawa dan lebar bandnya. Anggap tidak ada celah (gap) diantara band untuk kedua arah. • Penyelesaian : Untuk ASK full-duplex , bandwidth untuk tiap-tiap arah adalah BW = 10000 / 2 = 5000 Hz Frekuensi pembawa (carrier frequencies) dapat dipilih pada sumbu tengah untuk tiap-tiap band fc (forward) = 1000 + 5000/2 = 3500 Hz fc (backward) = 11000 – 5000/2 = 8500 Hz

  13. Gambar 6.x Penempatan band ASK

  14. 5.3 Frequency Shift Keying (FSK)

  15. FSK

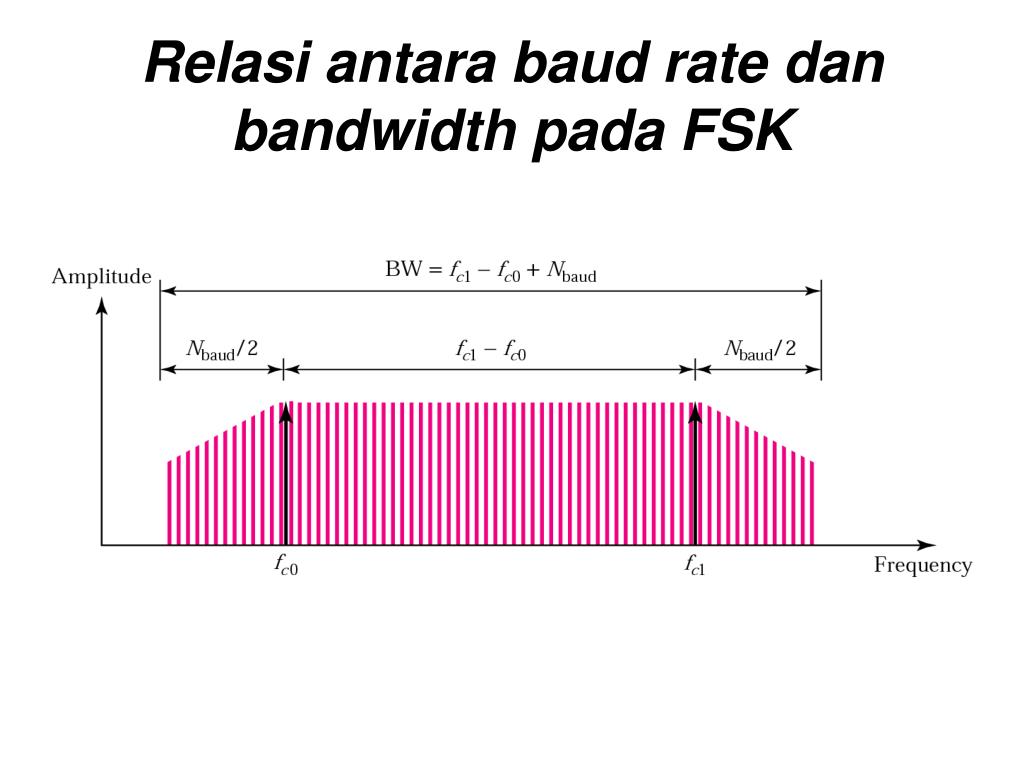

  16. Relasi antara baud rate dan bandwidth pada FSK

  17. Contoh 5.7 FSK • Berapa kebutuhan bandwidth minimum untuk mentransmisikan sinyal FSK pada laju bit 2000 bps. Mode transmisi dalam half-duplex, dan sinyal carriers terpisah 3000 Hz. • Penyelesaian: Untuk FSK BW = baud rate + fc1 - fc0 BW = bit rate + fc1 - fc0 = 2000 + 3000 = 5000 Hz

  18. Contoh 5.7 • Berapakah bit rates maksimum yang dapat dicapai untuk suatu sinyal FSK jika frekuensi pembawa 12,000 Hz pada tengah BW-nya dan perbedaan kedua sinyal pembawa adalah 2000 Hz. Transmisi dalam mode full-duplex. • Penyelesaian: Oleh karena mode transmisi nya full duplex, hanya 6000 Hz dialokasikan untuk tiap arah. BW = baud rate + fc1 - fc0 Baud rate = BW - (fc1 - fc0 ) = 6000 - 2000 = 4000 Tetapi oleh karena baud rate sama dengan bit rate-nya, maka bit rate-nya adalah 4000 bps.

  19. 5.4 Phase Shift Keying (PSK)

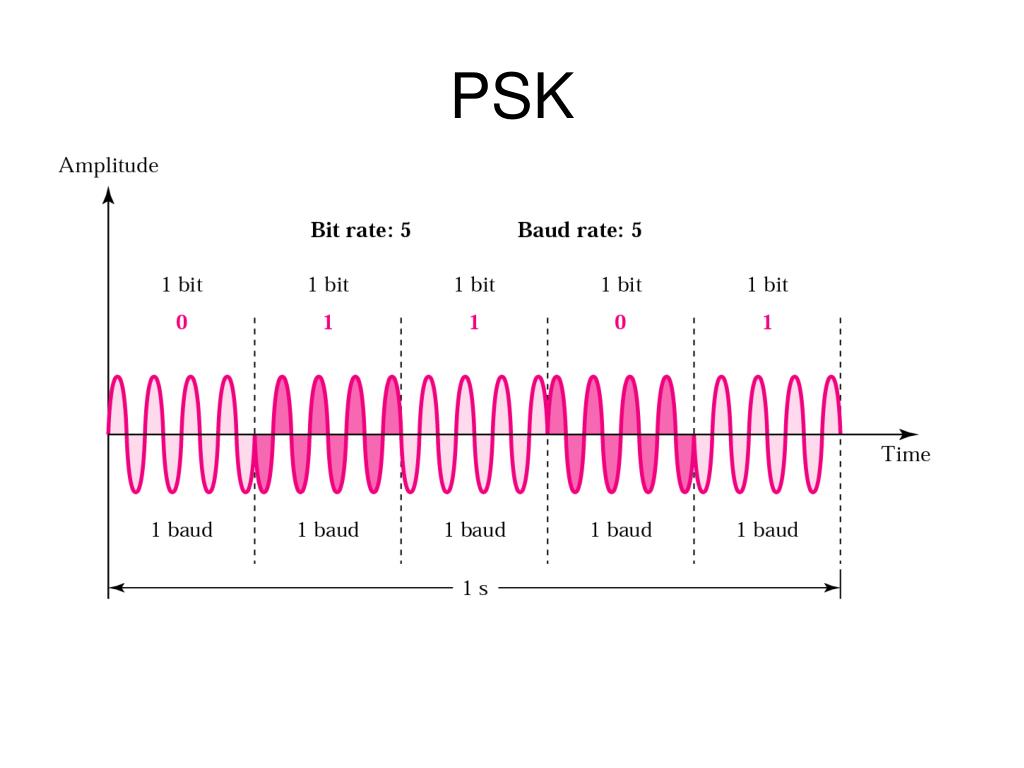

  20. PSK

  21. Konstelasi (constellation) PSK

  22. Metode 4-PSK

  23. Karakteristik 4-PSK

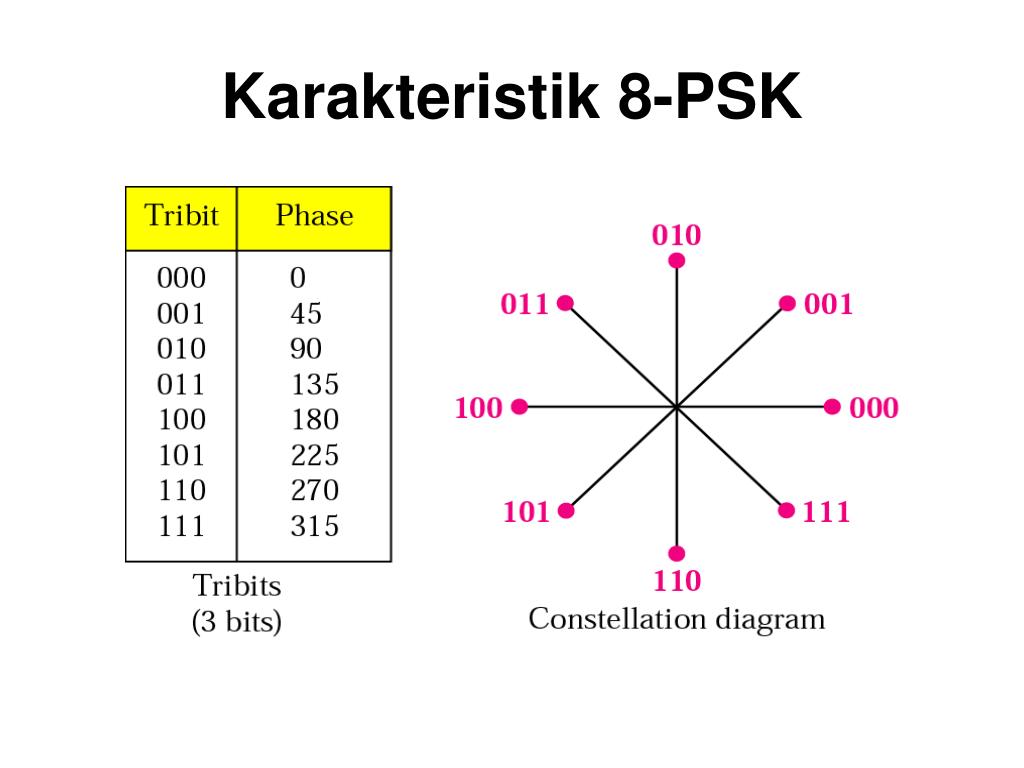

  24. Karakteristik 8-PSK

  25. Relasi antara baud rate dan bandwidth pada PSK

  26. Contoh 5.8 • Berapakah bandwidth untuk sinyal 4-PSK yang ditransmisikan dengan laju bit 2000 bps. Transmisi dalam mode half-duplex. • Penyelesaian: Baud rate untuk PSK adalah sama dengan bandwidth-nya, yang berarti baud rate-nya adalah 5000. Tetapi untuk 8-PSK, bit rate-nya 3 kali dari baud rate, maka bit rate-nya adalah 15,000 bps.

  27. Contoh 5.9 • Disediakan suatu bandwidth 5000 Hz untuk mentransmisikan sinyal 8-PSK, berapakah baud rate dan bit rate-nya? • Untuk PSK,baud rate nya adalah samadengan bandwidth-nya, maka baud rate-nya adalah 5000. Tetapi dalam 8-PSK, bit rate-nya adalah 3 kali baud rate, maka bit rate-nya adalah 15,000 bps.

  28. QAM Quadrature amplitude modulation adalah kombinasi ASK dengan PSK, maka dalam satuan (unit) sinyal dapat memuat (bit, dibit, tribit, dan seterusnya) dapat diperoleh.

  29. Konstelasi 4-QAM dan 8-QAM

  30. Bentuk sinyal 8-QAM

  31. Konstelasi 16-QAM

  32. Bit dan baud

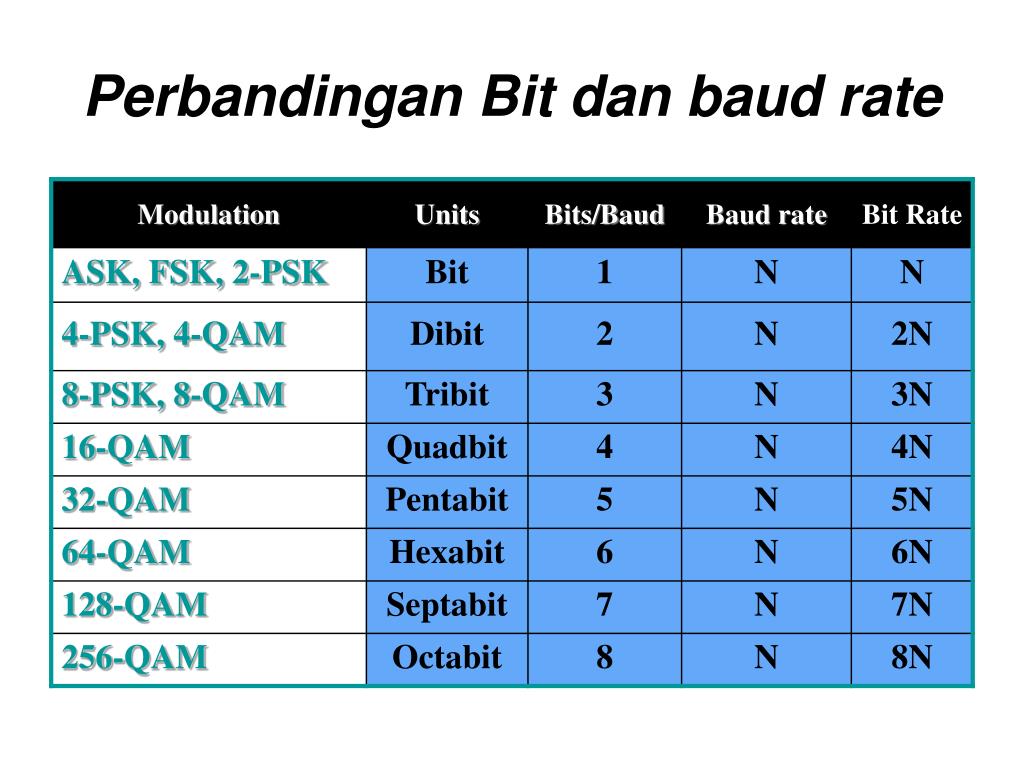

  33. Perbandingan Bit dan baud rate

  34. Contoh 5.10 • Diagram konstelasi terdiri atas delapan titik pada suatu lingkaran dengan jarak yang sama. Jika bit rate nya 4800 bps, berapakah baud rate-nya? • Penyelesaian: Konstelasi diatas mengindikasikan sistem adalah 8-PSK yang masing-masing titik terpisah 45 derajat. Maka 23 = 8, 3 bit sekaligus ditransmisikan pada tiap satuan sinyalnya. Maka, baud rate –nya adalah : 4800 / 3 = 1600 baud

  35. Contoh 5.11 • Berapakah bit rate untuk suatu sinyal 16-QAM dengan 1000-baud • Penyelesaian: Sinyal 16-QAM memiliki 4 bit per satuan sinyal (signal unit), untuk log216 = 4. Maka laju bit -nya (1000)(4) = 4000 bps

  36. Contoh 5.12 • Berapakah baud rate suatu sinyal 64-QAM dengan bit rate 72,000-bps. • Penyelesaian: Sinyal 64-QAM memiliki 6 bit per unit sinyal untuk log2 64 = 6. Maka, baud rate-nya 72000 / 6 = 12,000 baud

  37. DATA OVER VOICE(Telefon Modem) • Standar Modem

  38. Karakteristik saluran telefon • Pada umumnya saluran telefon memiliki bandwidth sekitar 2400 Hz untuk transmisi data.

  39. Standar Modem untuk modulator/demodulator.

  40. Modulation/demodulation

  41. Konstelasi standar V.32 dan bandwidth

  42. The Konstelasi standar V.32bis dan bandwidth

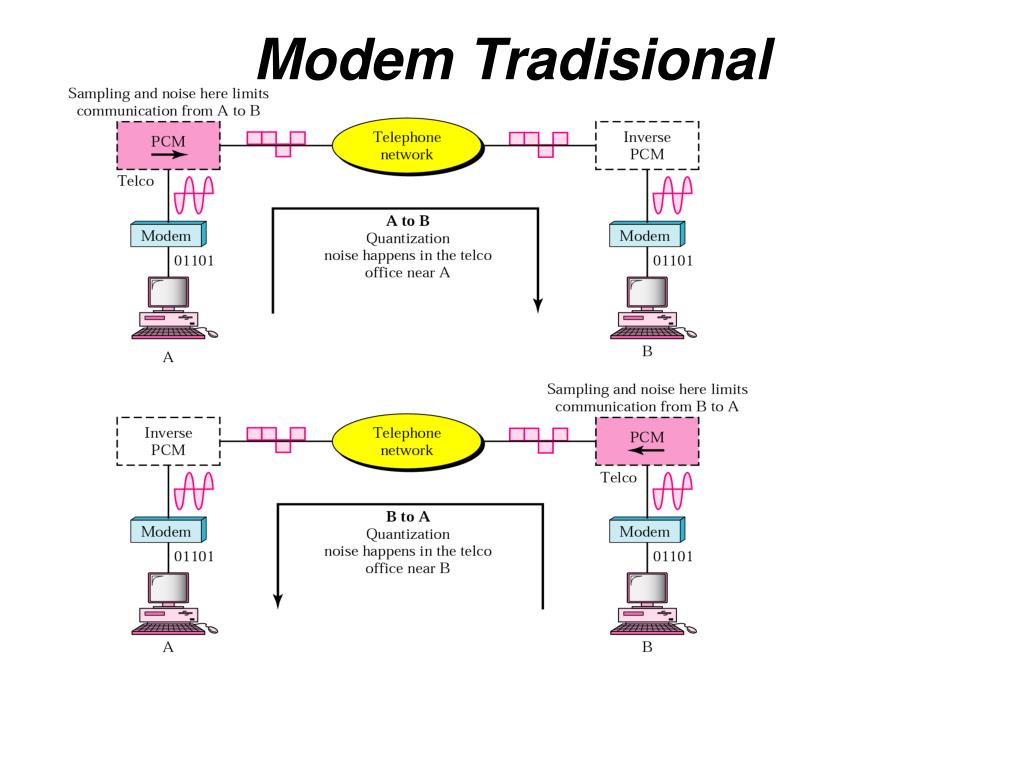

  43. Modem Tradisional

  44. Moden 56K

  45. Modulasi sinyal analog • Amplitude Modulation (AM) • Frequency Modulation (FM) • Phase Modulation (PM)

  46. Modulation sinyal analog-ke-analog

  47. Tipe-tipe modulasi analog-ke-analog

  48. Bandwidth total yang diperlukan untuk AM dapat ditentukan oleh bandwidth sinyal audio: BWt = 2 x BWm.

  49. Modulasi Amplitude

  50. Bandwidth AM
