  1. Pertemuan 7FINITE AUTOMATA DENGAN OUTPUT Matakuliah : T0162/Teori Bahasa dan Automata Tahun : 2009

  2. Learning Outcomes Pada akhir pertemuan ini, diharapkan mahasiswa akan mampu : • << TIK-99 >> • << TIK-99>>

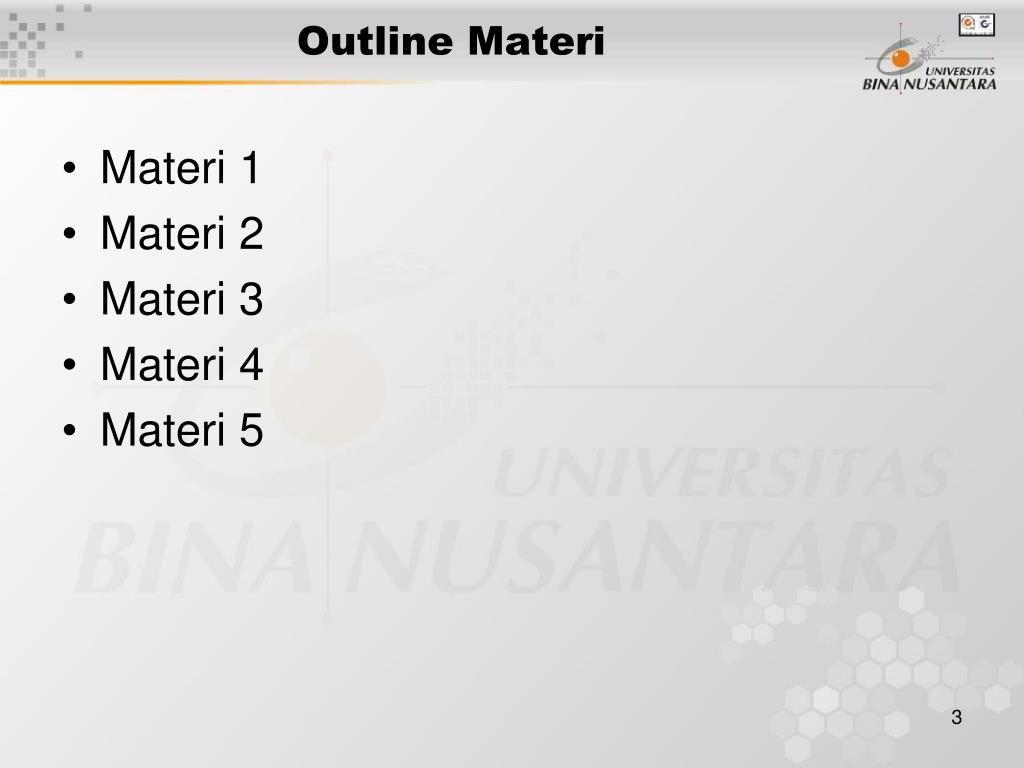

  3. Outline Materi • Materi 1 • Materi 2 • Materi 3 • Materi 4 • Materi 5

  4. FINITE AUTOMATA DENGAN OUTPUT • FA dengan output akan menghasilkan string output sesuai dengan string input • FA dengan output tidak mempunyai Final state • FA dengan output dapat dijadikan sebagai mesin penghitung fungsi matematis. • Dua jenis FA dengan output : • Output pada state (Moore Machine) • Output pada transisi (Mealy Machine)

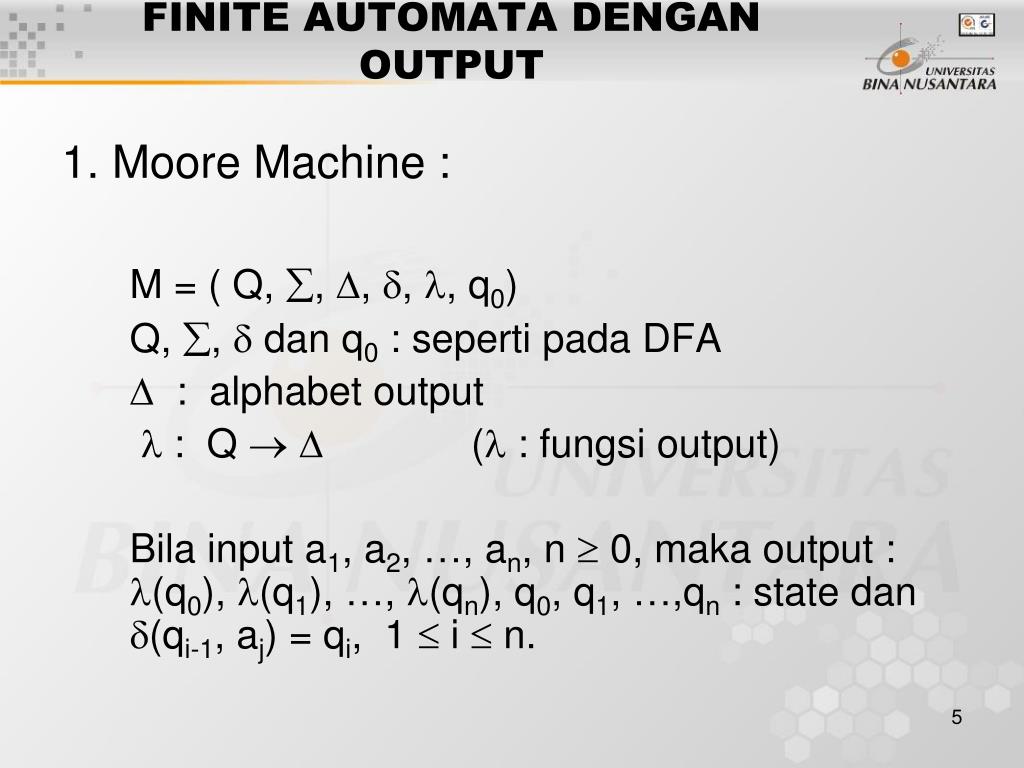

  5. FINITE AUTOMATA DENGAN OUTPUT 1. Moore Machine : M = ( Q, , , , , q0) Q, ,  dan q0 : seperti pada DFA  : alphabet output : Q  ( : fungsi output) Bila input a1, a2, …, an, n  0, maka output : (q0), (q1), …, (qn), q0, q1, …,qn : state dan (qi-1, aj) = qi, 1  i  n.

  6. FINITE AUTOMATA DENGAN OUTPUT Contoh : Mesin Moore untuk modulus 3 : (qj) = j, j = 0, 1, dan 2.

  7. FINITE AUTOMATA DENGAN OUTPUT Input : 1010 State yang dimasuki : q0, q1, q2, q2, q1 Output : 0 1 2 2 1 Jadi 10102 mod 3 = 1 (output terakhir) 1 0 0 1

  8. FINITE AUTOMATA DENGAN OUTPUT 2. Mealy Machine M = ( Q, , , , , q0) Q, ,  dan q0 : seperti pada DFA  : alphabet output  : (Q ) (: fungsi output) Input a1, a2 , …, an Output : (q0, a1) (q1, a2) … (qn-1, an) dimana q0, q1, …, qn : rangkaian state sehingga (qi-1, ai) = qi, 1  i  n

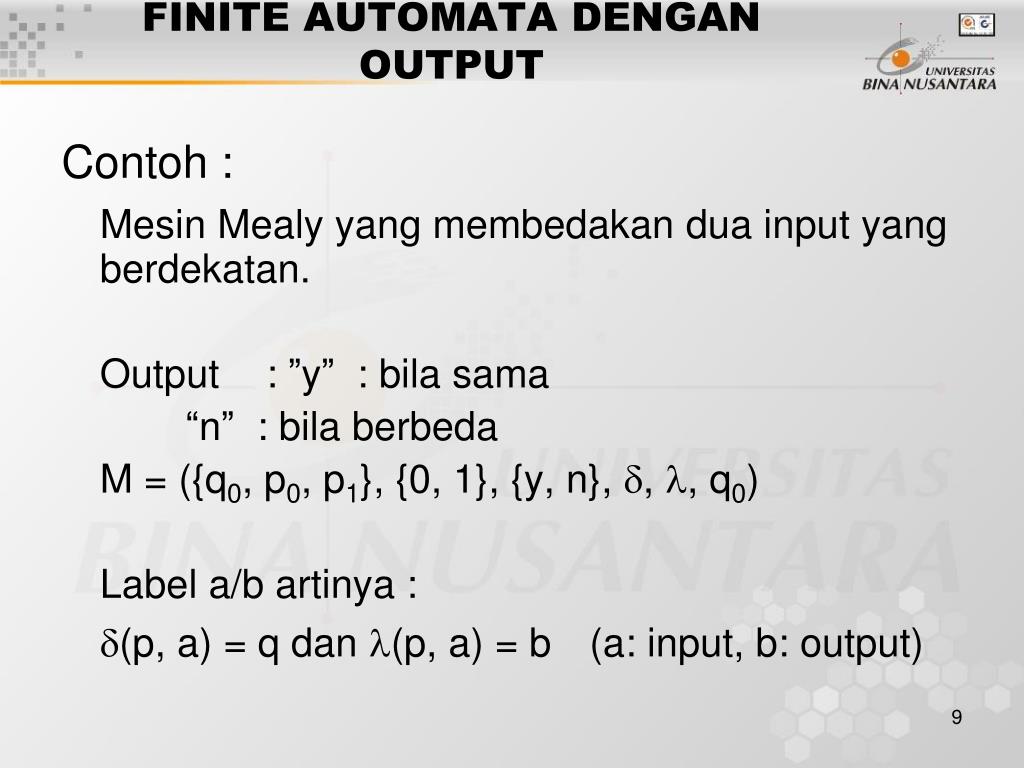

  9. FINITE AUTOMATA DENGAN OUTPUT Contoh : Mesin Mealy yang membedakan dua input yang berdekatan. Output : ”y” : bila sama “n” : bila berbeda M = ({q0, p0, p1}, {0, 1}, {y, n}, , , q0) Label a/b artinya : (p, a) = q dan (p, a) = b(a: input, b: output)

  10. FINITE AUTOMATA DENGAN OUTPUT Input : 0 1 1 0 0 Output : n n y n y

  11. << CLOSING>>
