  1. Pertemuan 3FINITE AUTOMATA Matakuliah : T0162/Teori Bahasa dan Automata Tahun : 2005 Versi : 1/0

  2. Learning Outcomes Pada akhir pertemuan ini, diharapkan mahasiswa akan mampu : • << TIK-99 >> • << TIK-99>>

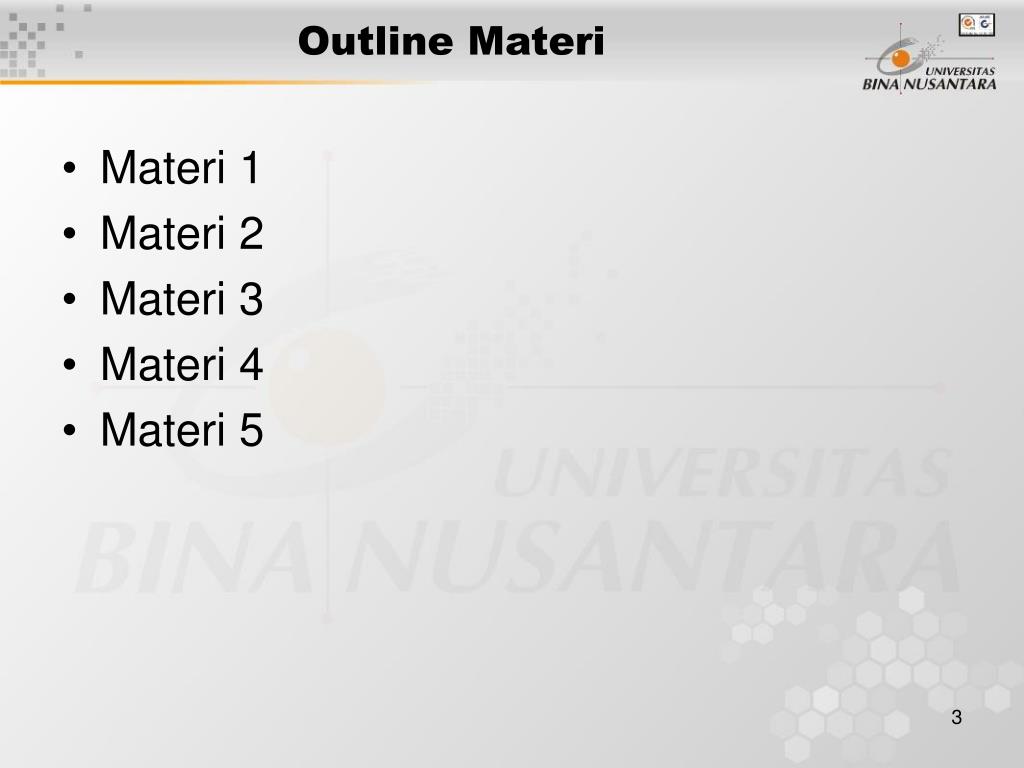

  3. Outline Materi • Materi 1 • Materi 2 • Materi 3 • Materi 4 • Materi 5

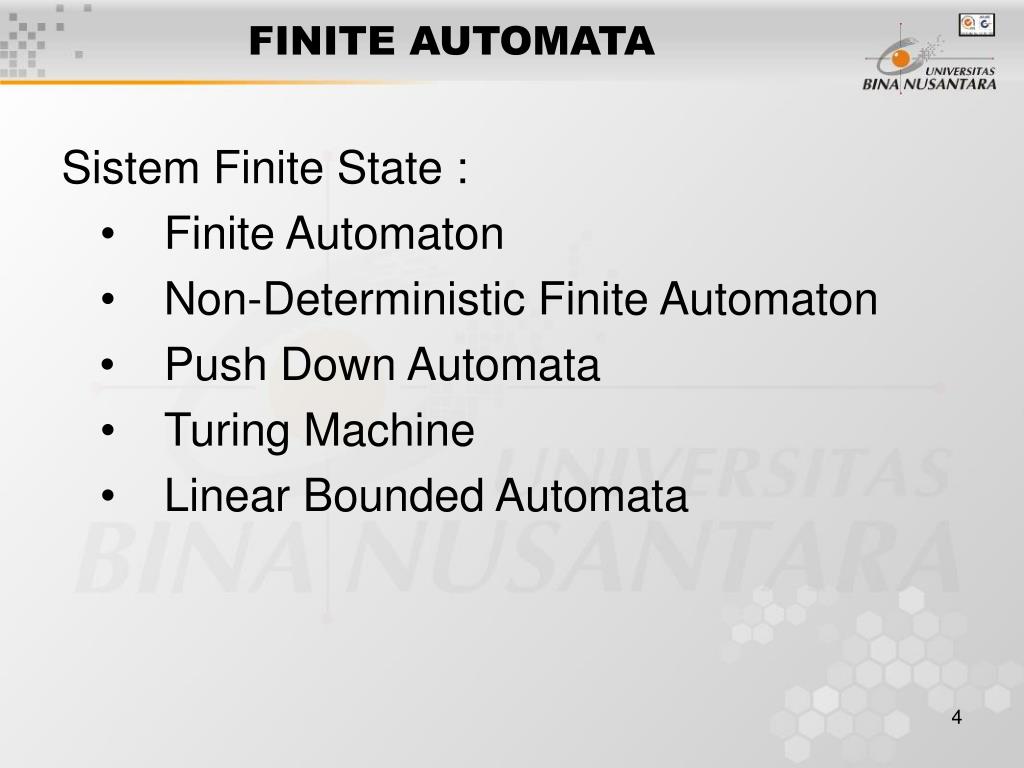

  4. FINITE AUTOMATA Sistem Finite State : • Finite Automaton • Non-Deterministic Finite Automaton • Push Down Automata • Turing Machine • Linear Bounded Automata

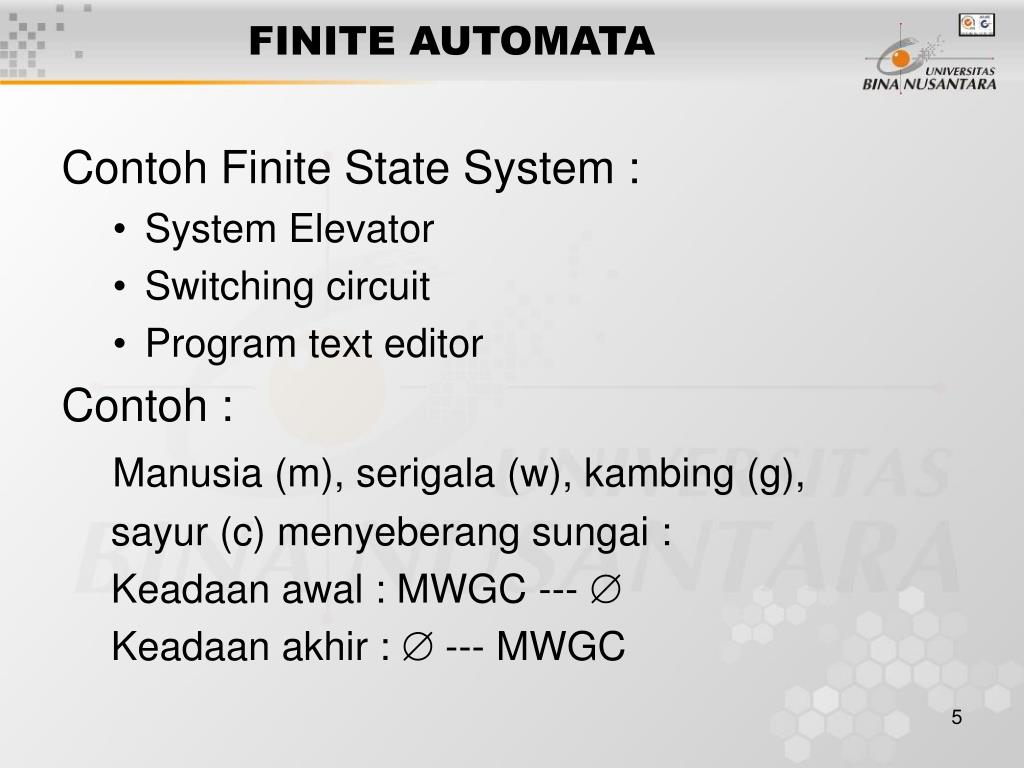

  5. FINITE AUTOMATA Contoh Finite State System : • System Elevator • Switching circuit • Program text editor Contoh : Manusia (m), serigala (w), kambing (g), sayur (c) menyeberang sungai : Keadaan awal : MWGC ---  Keadaan akhir :  --- MWGC

  6. FINITE AUTOMATA

  7. FINITE AUTOMATA FINITE AUTOMATON (FA) : • (Deterministic Finite Automaton - DFA) • Model matematis • Input Output Discrete • Konfigurasi internal disebut “State” • Transisi antar state atas simbol input

  8. FINITE AUTOMATA • Hanya satu transisi sari suatu state dengan suatu simbol tertentu • q0 : Start state • qf : Final State (satu atau lebih) • Directed Graph menggambarkan FA disebut “Transition Diagram”.

  9. FINITE AUTOMATA Contoh : FA menerima string dimana jumlah ‘0’, dan jumlah ‘1’-nya genap

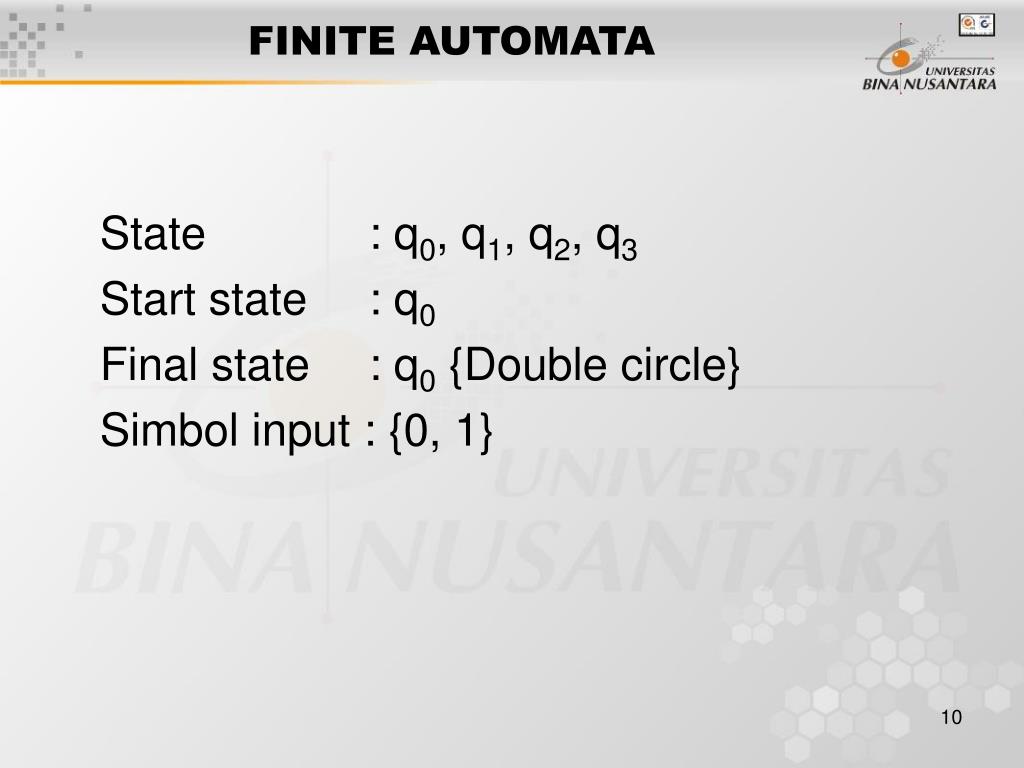

  10. FINITE AUTOMATA State : q0, q1, q2, q3 Start state : q0 Final state : q0 {Double circle} Simbol input : {0, 1}

  11. FINITE AUTOMATA Definisi Formal : FA M = (Q, , , q0, F) dimana : Q : himpunan state  : himpunan simbol input q0 Q : start / initial state F  Q : himpunan final state  : Q  : Fungsi transisi

  12. FINITE AUTOMATA  (q, a) : dalam state ‘q’, membaca input ‘a’

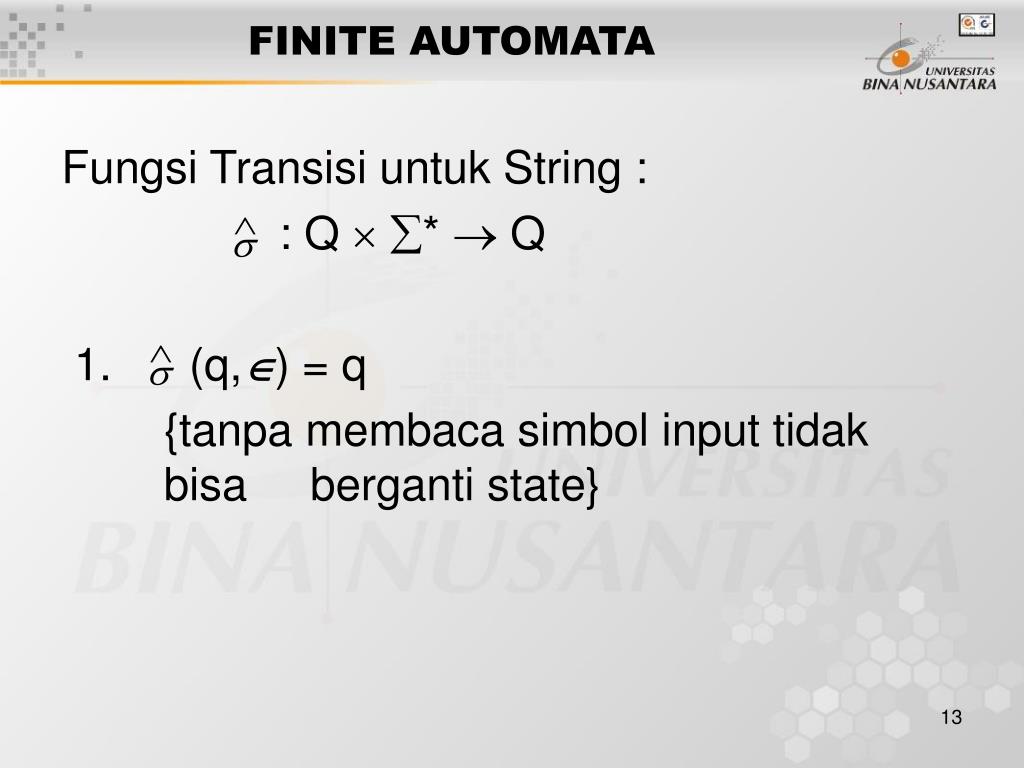

  13. FINITE AUTOMATA Fungsi Transisi untuk String : : Q *  Q 1. (q,) = q {tanpa membaca simbol input tidak bisa berganti state}

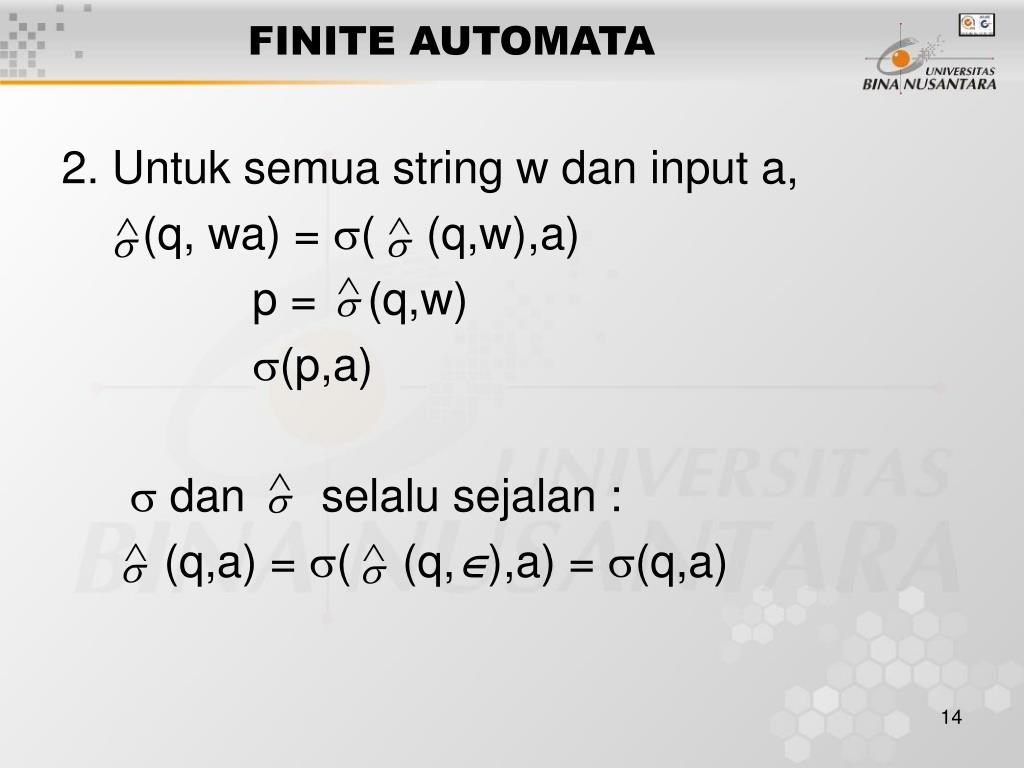

  14. FINITE AUTOMATA 2. Untuk semua string w dan input a, (q, wa) = ( (q,w),a) p = (q,w) (p,a)  dan selalu sejalan : (q,a) = ( (q,),a) = (q,a)

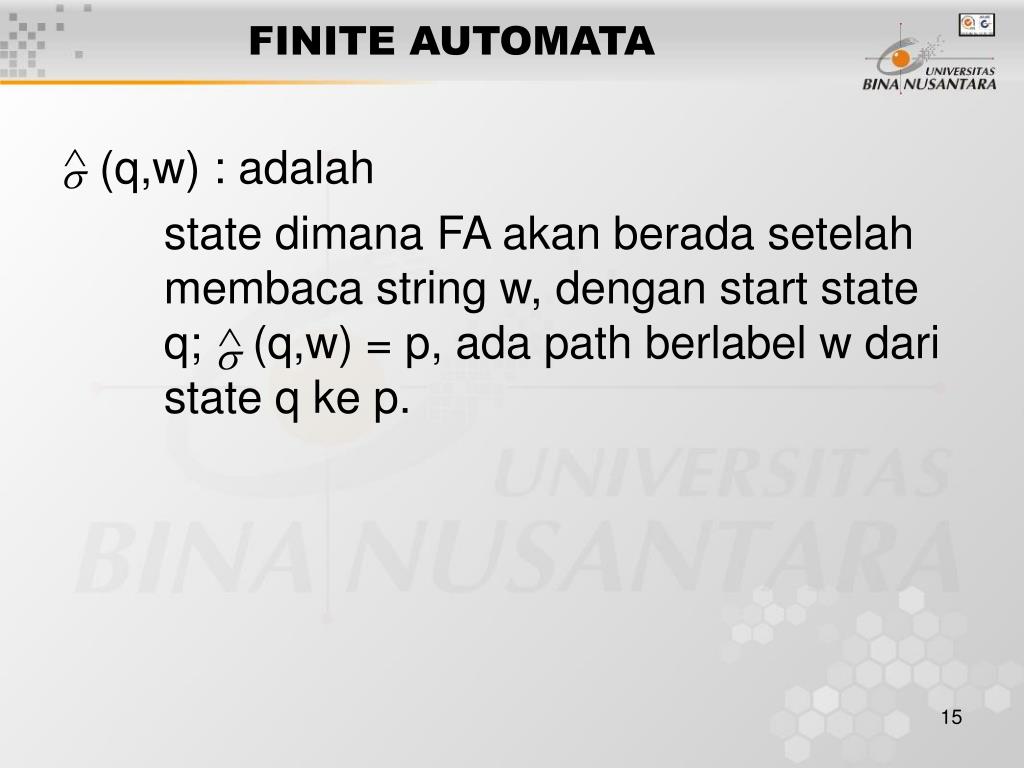

  15. FINITE AUTOMATA (q,w) : adalah state dimana FA akan berada setelah membaca string w, dengan start state q; (q,w) = p, ada path berlabel w dari state q ke p.

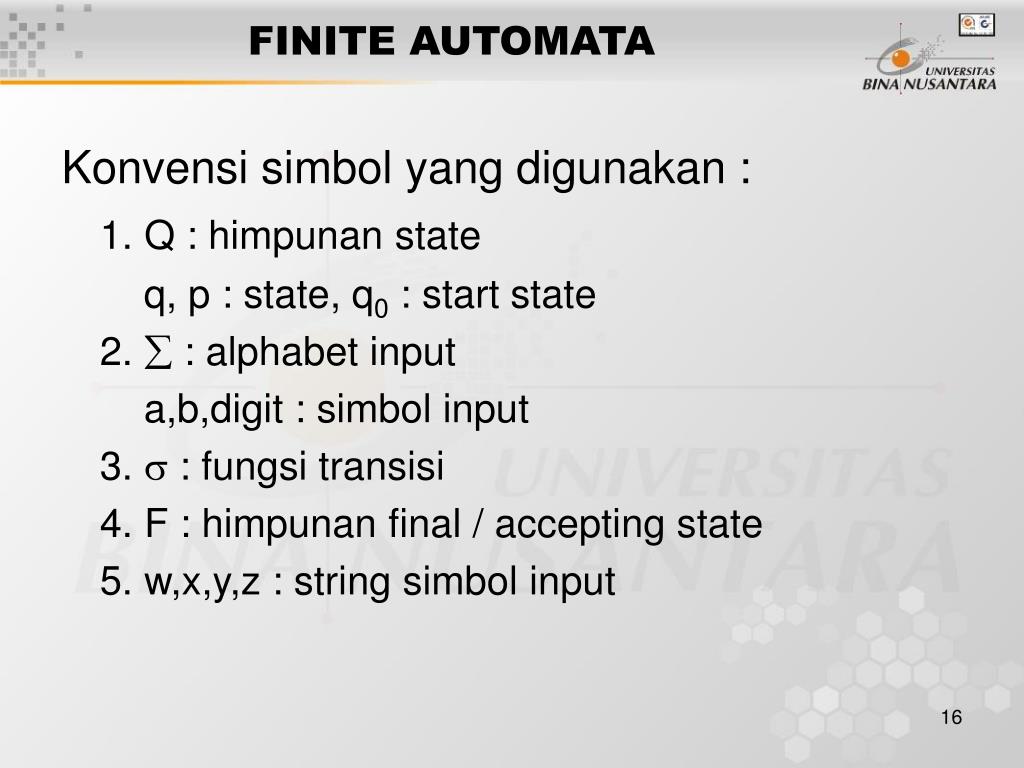

  16. FINITE AUTOMATA Konvensi simbol yang digunakan : 1. Q : himpunan state q, p : state, q0 : start state 2.  : alphabet input a,b,digit : simbol input 3.  : fungsi transisi 4. F : himpunan final / accepting state 5. w,x,y,z : string simbol input

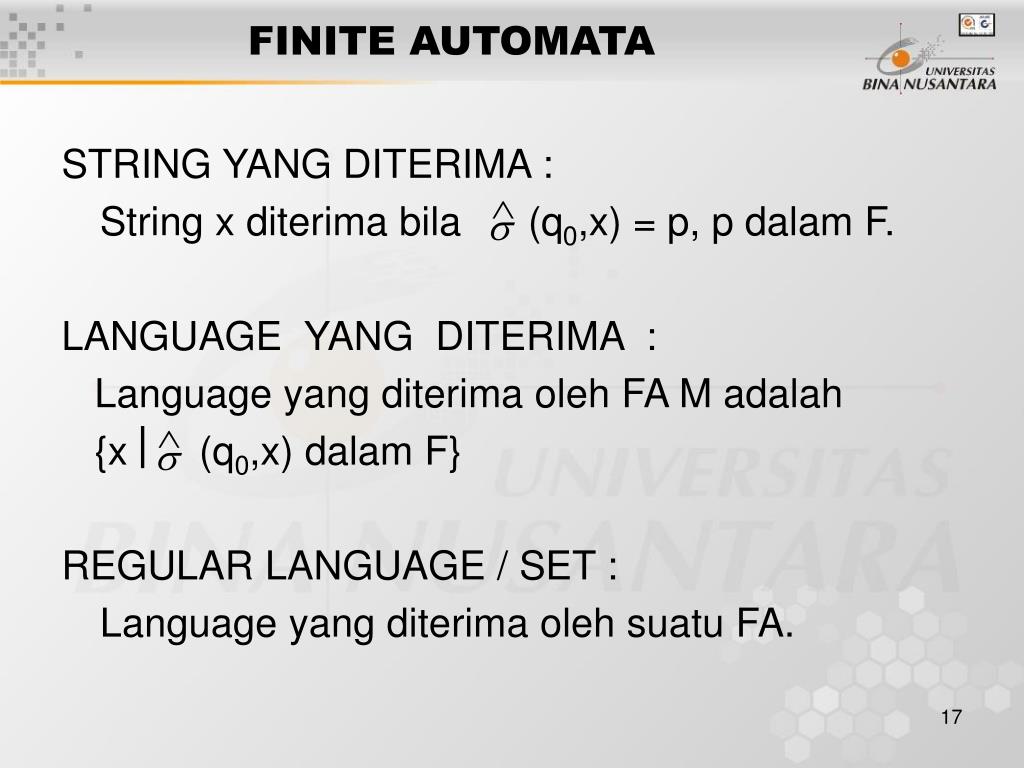

  17. FINITE AUTOMATA STRING YANG DITERIMA : String x diterima bila (q0,x) = p, p dalam F. LANGUAGE YANG DITERIMA : Language yang diterima oleh FA M adalah {x (q0,x) dalam F} REGULAR LANGUAGE / SET : Language yang diterima oleh suatu FA.

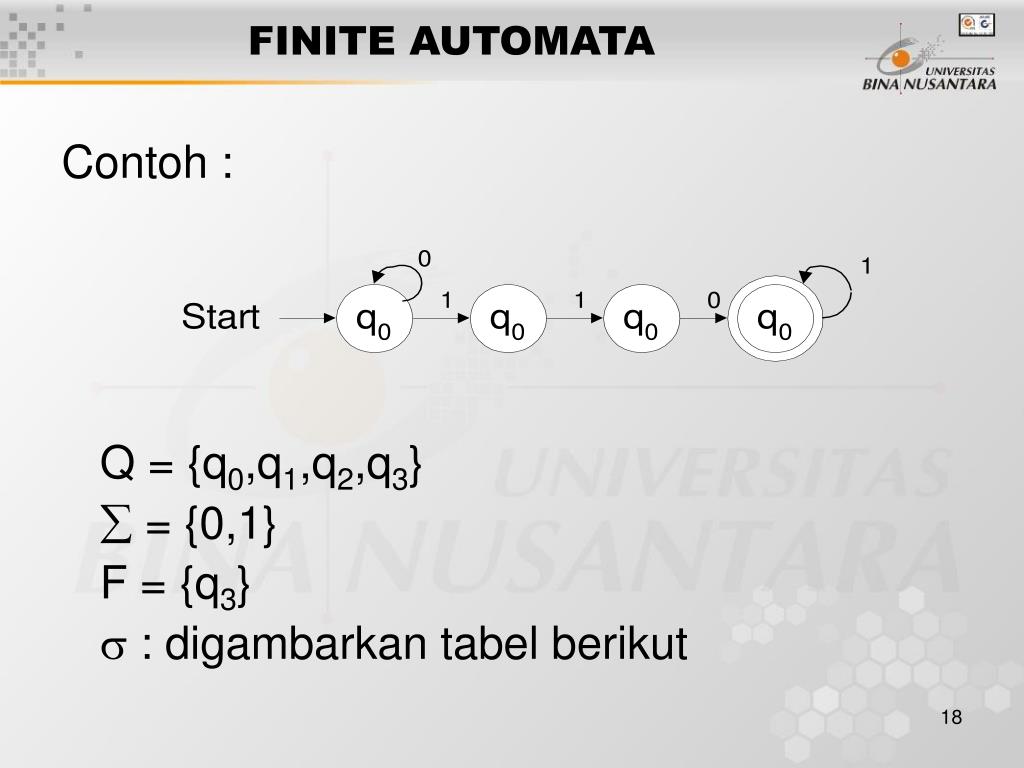

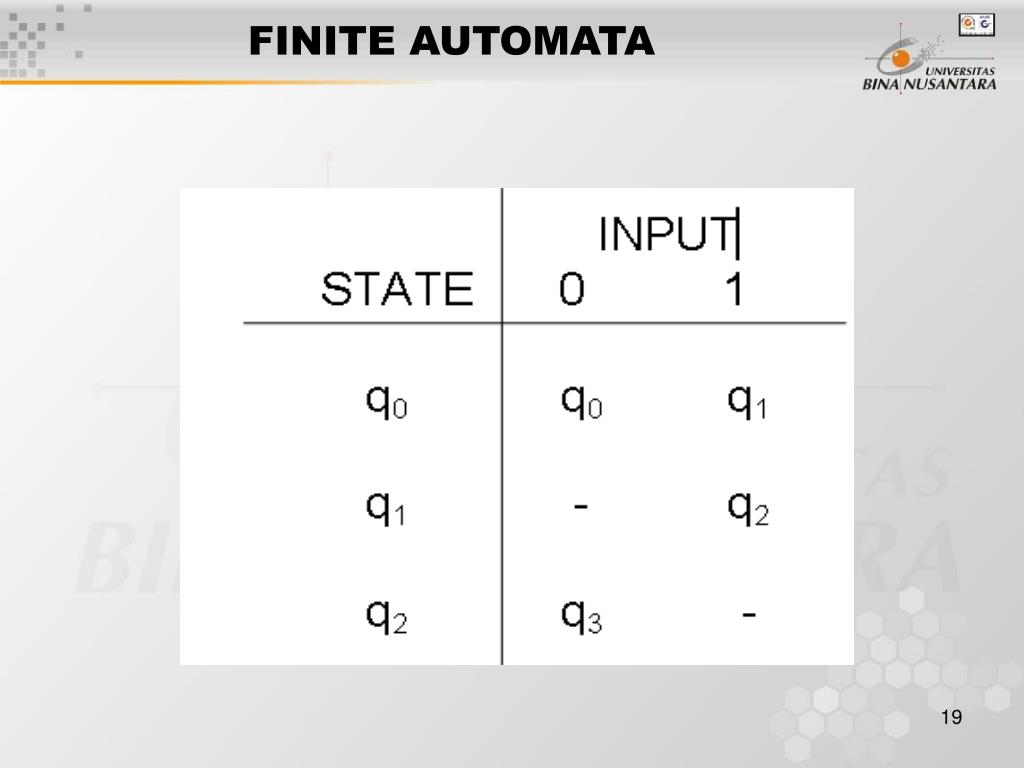

  18. FINITE AUTOMATA Contoh : Q = {q0,q1,q2,q3}  = {0,1} F = {q3}  : digambarkan tabel berikut

  19. FINITE AUTOMATA

  20. FINITE AUTOMATA String Yang Diterima : 110 01101 00110111 • String yang terbentuk dari 0 dan 1 dan mengandung 110

  21. << CLOSING>>
