Clases de servicio y QoS

Clases de servicio y QoS. Las clases de servicio especifican las características de servicio proporcionado por la red ATM y queda definido por los parámetros: Velocidad (constante o variable) Relación de tiempo Modo de conexión (orientado a conexión o sin conexión)

avidan
Télécharger la présentation

Clases de servicio y QoS

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Clases de servicio y QoS • Las clases de servicio especifican las características de servicio proporcionado por la red ATM y queda definido por los parámetros: • Velocidad (constante o variable) • Relación de tiempo • Modo de conexión (orientado a conexión o sin conexión) • La calidad de servicio (QoS), especifica características mas particulares requeridas por las aplicaciones, dichos valores quedan definidos por los Parámetros de Tráfico negociados durante el establecimiento de la conexión.

  2. Parámetros de tráfico • SCR (Sustainable Cell Rate).- Es el valor promedio o tráfico constante que la red se compromete a transportar con un valor de QoS especificado. • PCR (Peak Cell Rate).- Máximo número de celdas permitidas por unidad de tiempo. • CLR (Cell Lost Ratio).- Relación de celdas perdidas entre el número de celdas enviadas.

  3. Parámetros de tráfico (cont...) • CTD (Cell Transfer Delay).- Tiempo desde que el primer bit de la celda es enviado hasta que el último bit de esa misma celda es recibido. CTD = Tiempo propagación + Tiempo de conmutación • CDV (Cell Delay Variation).- Medida de como las celdas se amontonan formando espacios entre cada montón ( Jitter ).

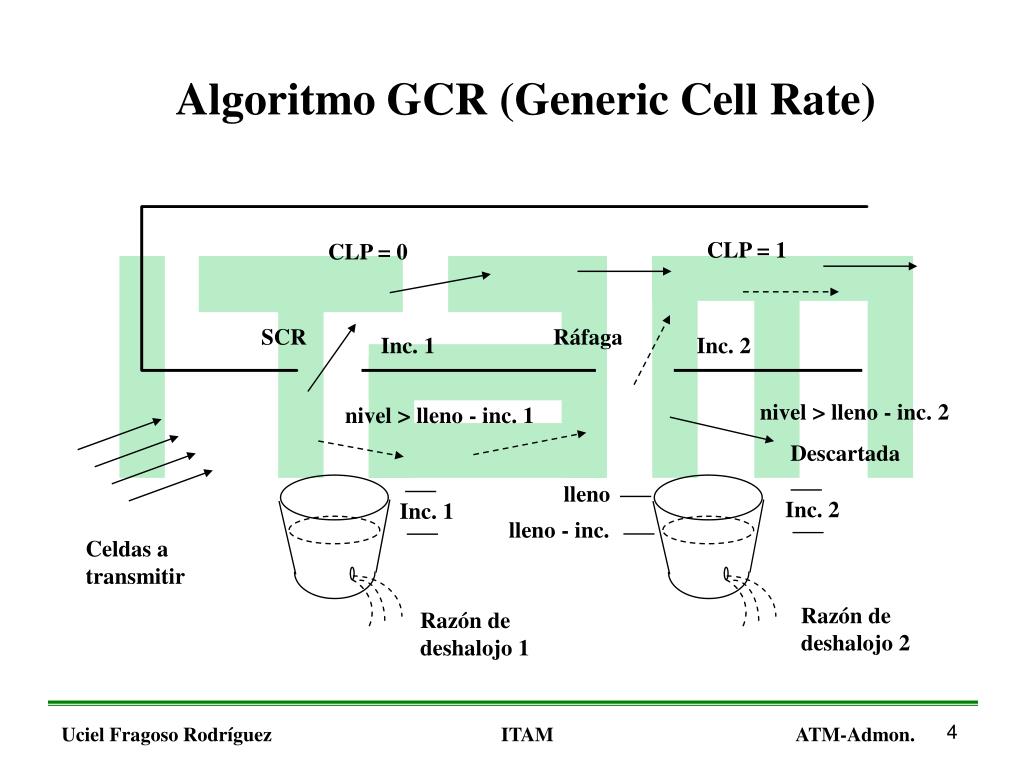

  4. Algoritmo GCR (Generic Cell Rate) CLP = 1 CLP = 0 SCR Ráfaga Inc. 1 Inc. 2 nivel > lleno - inc. 2 nivel > lleno - inc. 1 Descartada lleno Inc. 2 Inc. 1 lleno - inc. Celdas a transmitir Razón de deshalojo 2 Razón de deshalojo 1

  5. Control de flujo • Utilizado para asegurar una asignación de ancho de banda requerida por las estaciones para ajustar sus velocidades de transmisión. • Muy importante para los servicios ABR (Available Bit Rate). • Dos mecanismos disponibles: • Credit-based.- Las estaciones y conmutadores intercambian información hacerca del espacio disponible en los buffers. • Rate-base.- Las estaciones receptoras (o conmutadores) envian mensajes a las estaciones emisoras para que disminuyan o detengan la transmisión de celdas cuando una congestión ocurre.

  6. Administración de fallas (OA&M) • Protocolos OA&M (Operation Administration and Management) han sido especificados para realizar las siguientes funciones: • Monitoreo de desempeño • Protección de sistemas • Aislamiento de fallas • Existen 5 jerarquías de flujo para OA&M: • F1 - F3: Relacionadas con la capa física, para SONET se emplean bits del encabezado (SOH y POH). • F4 - F5: Relacionadas con la capa ATM, se utilizan celdas especiales llamadas celdas RM (Resource Management).

  7. OA&M F4 y F5 • F4: utilizado para segmentos ATM (VPC) • Identificados por VCI=3/4 • VCI 3 = AIS (Alarm Indication Signal) • VCI 4 = FERF (Far End Receive Failure) • F5: usado para comunicación extremo-extremo (VCC), mismo VPI/VCI que los datos. • PTI = 100 = AIS • PTI = 101 = FERF Encabezado celda (5 bytes) Campo específico de la función Tipo OA&M Tipo función CRC Reservado 4 bits 4 bits 360 bits 6 bits 10 bits

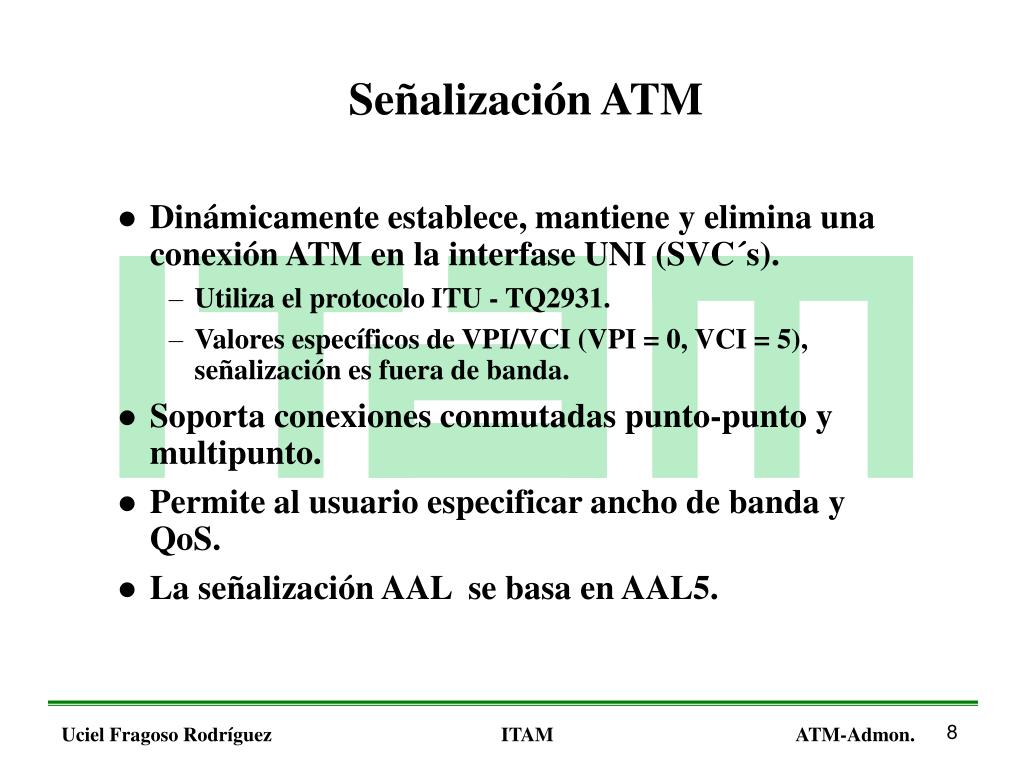

  8. Señalización ATM • Dinámicamente establece, mantiene y elimina una conexión ATM en la interfase UNI (SVC´s). • Utiliza el protocolo ITU - TQ2931. • Valores específicos de VPI/VCI (VPI = 0, VCI = 5), señalización es fuera de banda. • Soporta conexiones conmutadas punto-punto y multipunto. • Permite al usuario especificar ancho de banda y QoS. • La señalización AAL se basa en AAL5.

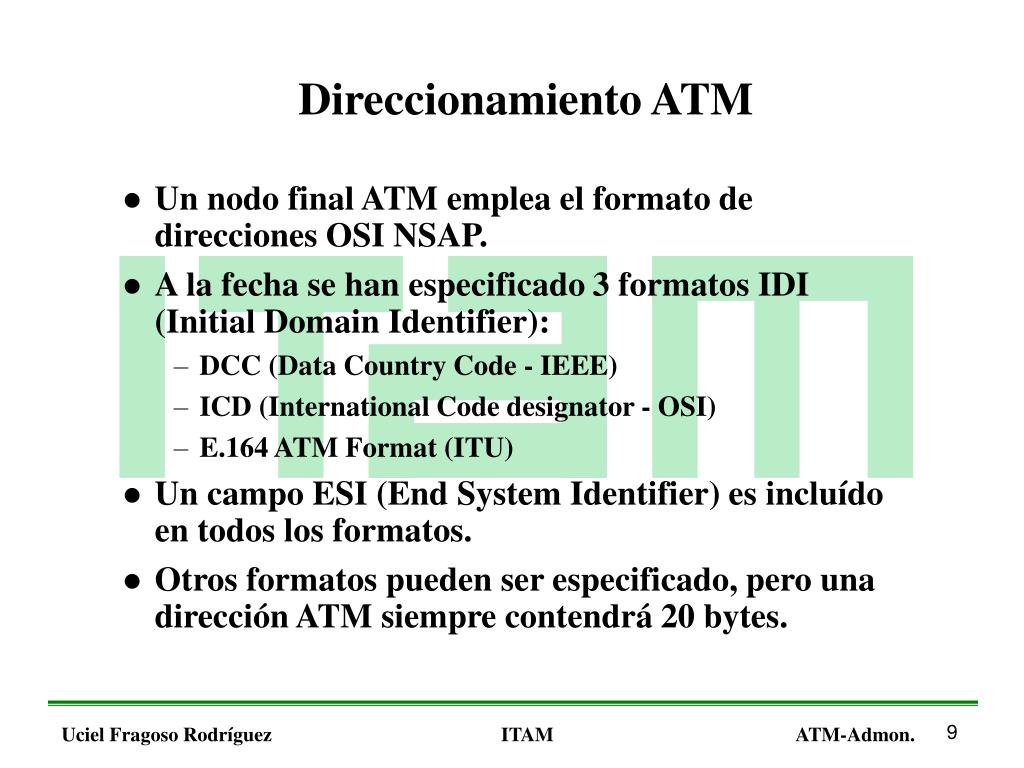

  9. Direccionamiento ATM • Un nodo final ATM emplea el formato de direcciones OSI NSAP. • A la fecha se han especificado 3 formatos IDI (Initial Domain Identifier): • DCC (Data Country Code - IEEE) • ICD (International Code designator - OSI) • E.164 ATM Format (ITU) • Un campo ESI (End System Identifier) es incluído en todos los formatos. • Otros formatos pueden ser especificado, pero una dirección ATM siempre contendrá 20 bytes.

  10. Direccionamiento ATM (cont...) Prefijo 1 2 1 3 6 6 1 AFI DCC DFI AA SW ESI ESI Sel 39 DSP IDI DCC ATM Format AFI ICD DFI AA ESI Sel SW ESI 47 DSP IDI ICD ATM Format AFI E.164 RD Area ESI Sel IDI DSP 45 E.164 ATM Format

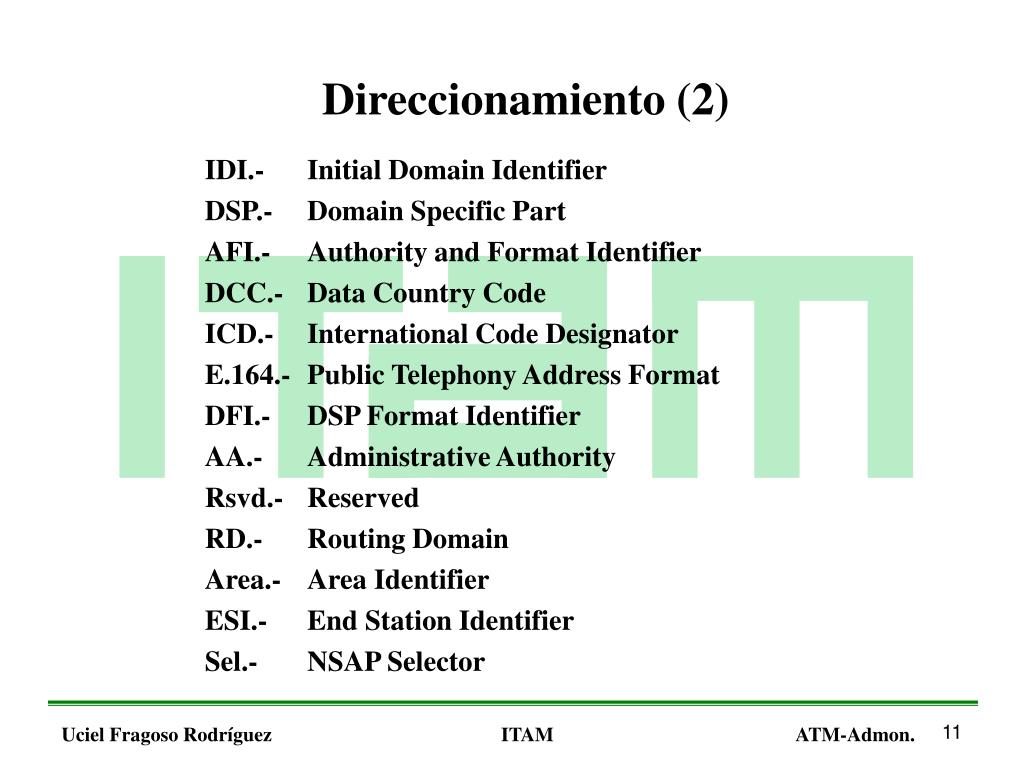

  11. Direccionamiento (2) IDI.- Initial Domain Identifier DSP.- Domain Specific Part AFI.- Authority and Format Identifier DCC.- Data Country Code ICD.- International Code Designator E.164.- Public Telephony Address Format DFI.- DSP Format Identifier AA.- Administrative Authority Rsvd.- Reserved RD.- Routing Domain Area.- Area Identifier ESI.- End Station Identifier Sel.- NSAP Selector

  12. ILMI (Interim Local Management Interface) • UNI 3.1 ILMI provee al usuario ATM de información de configuración y estado de las conexiones virtuales así como del enlace físico. • Basado en el estandar SNMP. La información disponible a través de los MIBs es: • Capa física, estadísticas de la capa de enlace, estado de los VPC y VCC, registro de dirección. • Permite el registro de direcciones a través del UNI • Utiliza VPI=0 y VCI=16 sobre AAL5 • ILMI soporta todas las interfases físicas definidas en el foro ATM.

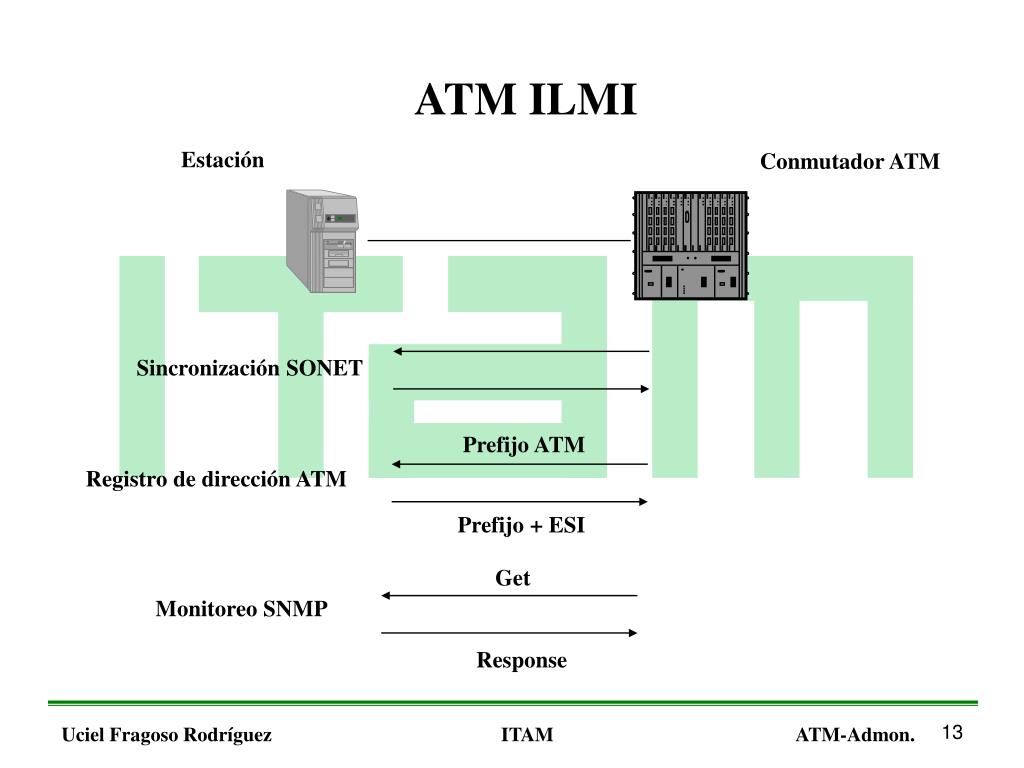

  13. ATM ILMI Estación Conmutador ATM Sincronización SONET Prefijo ATM Registro de dirección ATM Prefijo + ESI Get Monitoreo SNMP Response
