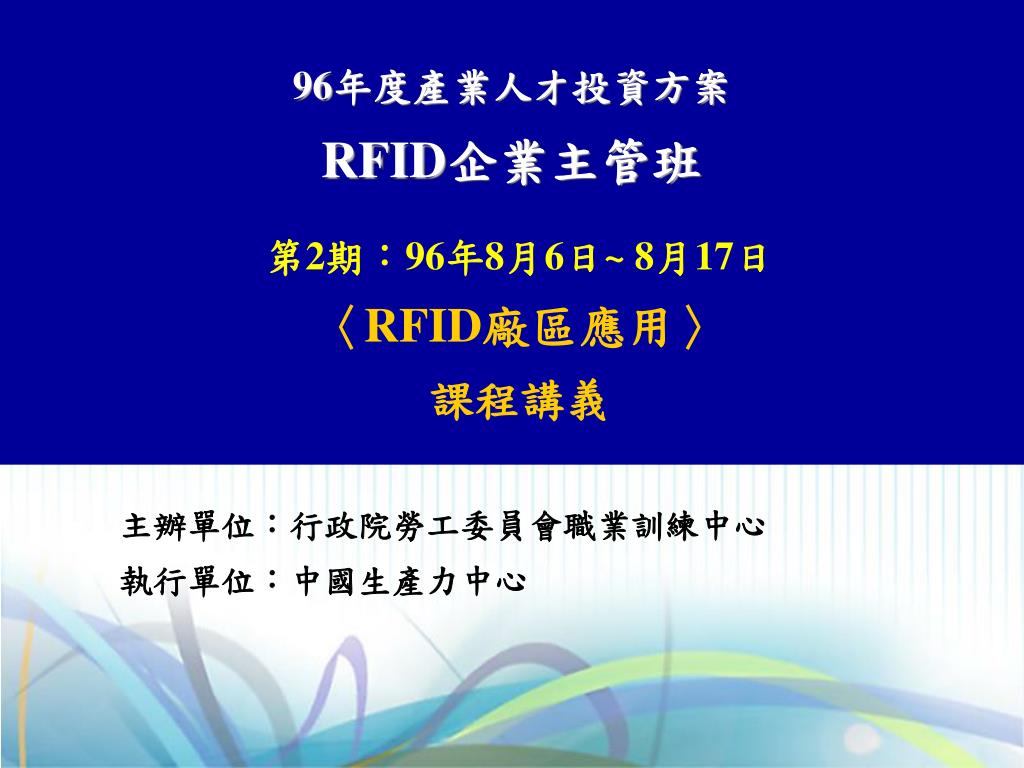

  1. 96年度產業人才投資方案 RFID企業主管班 第2期：96年8月6日~ 8月17日〈RFID廠區應用〉課程講義 主辦單位：行政院勞工委員會職業訓練中心 執行單位：中國生產力中心

  2. 簡 報 大 綱 壹、RFID的基本資料 一、什麼是RFID 二、RFID的種類 貳、RFID的機會與應用 參、RFID的新應用案例說明 – 雙晶片卡 肆、雙晶片卡Demo 伍、Q&A

  3. 什麼是RFID??

  4. 什麼是RFID RFID是 英文 - Radio Frequency Identification 中文 - 無線射頻辨識系統 / 無線射頻識別系統 重點：無線/辨識/物件 最典型的RFID應用

  5. RFID的組成 RFID系統有三個主要成份： • 天線 (antenna) • 線性極化 • 圓形極化 • 標籤 (transponder/tag/inlet/transceiver) • 主動式 • 半主動式 • 被動式 • 讀取器 (interrogator/reader/base station) • Single-reader mode • Multi-reader mode • Dense-reader mode

  6. 晶片 天線 基材 RFID 晶片 • 晶片種類 • Read/Write • Read Only • WORM (write once read many)

  7. RFID 天線 • 天線種類 • 蝕刻(銅/鋁) • 印刷 • 繞線

  8. RFID的原理 • 讀取器發射電波 • 透過天線，磁場誘發出電流來驅動晶片的迴路 • 晶片整波後，將資料藉由電波回傳給讀取器 • 讀取器將電波轉為數位資訊後，轉後端系統處理

  9. RFID的特性 • 數據的讀寫功能 • 只要通過 RFID Reader 即可不需接觸，直接讀取訊息至數據庫內，且可一次處理多個標籤，並可以將物流處理的狀態寫入標籤，供下一階段物流處理的讀取判斷之用。 • 容易小型化和多樣化的形狀 • RFID 在讀取上並不受尺寸大小與形狀之限制。 • 耐環境性 • RFID 對水、油和藥品等物質卻有強力的抗污性。 RFID 在黑暗或髒污的環境之中，也可以讀取數據。 • 可重複使用 • 可以反覆被覆寫，因此可以回收標籤重複使用。如被動式 RFID，不需要電池就可以使用，沒有維護保養的需要。 • 穿透性 • RFID 若被紙張、木材和塑料等非金屬或非透明的材質包覆的話，也可以進行穿透性通訊。 • 數據的記憶容量大 • RFID的記憶容量較傳統條碼標籤大及具擴充性。

  10. ISO RFID標準 2006/06：EPC Class 1 Gen 2 被定義為18000-6C標準

  11. EPC編碼 • Header: EPC 版號 • EPC Manager: 產品製造商編號 • Object Class: 產品類別 • Serial Number: 產品序號

  12. RFID的種類

  13. RFID的區分 • 頻率 • 低頻(LF): 125KHz (或134KHz) • 高頻(HF):13.56MHz • 超高頻(UHF):860~960MHz • 微波(Microwave):2.45GHz • 電源 • 被動式 • 主動式

  14. UHF的頻段

  15. RFID 標籤類別

  16. RFID天線種類 閘門式天線 手持式天線 外掛式天線 地面型天線

  17. RFID的機會與應用

  18. RFID的機會–案例說明 2005 • 全球機場共運送30億件行李。 • 歐洲旅客共掉550萬件行李。 • 全球機場旅客共遺失3千萬件行李。 • 全球機場通過安檢的行李共14億件。 • 導入RFID來提升讀取率及行李分送系統，預估每年可節省7億美金。

  19. RFID的應用

  20. RFID的應用

  21. RFID的應用

  22. RFID的新應用案例說明–雙晶片卡

  23. RFID的新應用說明-雙晶片卡 • 什麼是雙晶片卡 • 將兩個晶片放置於同一張卡上 • 為何要雙晶片卡 • 晶片的結合(HF+UHF) • 距離的結合(短距離+長距離) • 應用的結合(考勤+門禁+識別+行蹤+電子錢包) • 市場的結合(單一卡片) • 誰需要雙晶片卡 • 不想再持有多張晶片卡的用戶

  24. 雙晶片卡應用說明–電子廠 • 現況 • 訪客登記後，即可憑訪客證自由進出，門禁無管制。 • 尖峰時段，車輛進出無管制，造成不明車輛滯留。 • 員工經常性將車輛長期停放，造成停車位不足。 • 高價值設備及產品，無保全管制，容易被竊。 • 員工於公司或工廠進行消費時，需以現金交易，使用不便。

  25. 雙晶片卡應用說明–電子廠 • 雙晶片卡如何協助處理上述問題 – 門禁 • 將現有員工卡及訪客證更改為雙晶片卡。各樓層之門禁部分以雙晶片卡中的高頻晶片處理；停車場的門禁管理以雙晶片卡中的超高頻晶片處理。 • 在系統中建置相關人員及卡片的資料庫以對應。 • 當人員進行感應時，螢幕上即出現人員所持卡片所對應的照片及個人資料及該人員現所處之位置以利找尋。 • 停車場部分，感應卡除當作門禁卡外，亦可結合攝影機進行卡片及車牌交叉比對。 人員 車牌 時間(入) 時間(出) 李滔 8888-RF 08:45 人員 時間 位置 王大明 14:05 實驗室

  26. 雙晶片卡應用說明–電子廠 • 雙晶片卡如何協助處理上述問題 - 識別 • 針對訪客，依訪客的性質來設定可拜訪的區域。各區域主要進出口以門禁卡機來進行管制。 • 針對機敏地區，可以透過天線架設，進行遠距離感應。如非權限人員進入，系統立即警示。 • 訪客所有行進軌跡將同步顯示於後端系統。 • 針對員工，雙晶片卡可搭配生物辨識系統來進行身份雙重確認。

  27. 雙晶片卡應用說明–電子廠 • 雙晶片卡如何協助處理上述問題 – 行蹤 • 短距離門禁讀卡機所提供之位置為區域位置。 • 針對特殊區域，如機房或不適合久留的區域，可以透過遠距離感應方式，提供人員之相對位置。當人員超過限制時間時，系統自動警示。

  28. 雙晶片卡應用說明–電子廠 • 雙晶片卡如何協助處理上述問題 – 電子錢包 • 雙晶片卡的高頻晶片除了可以當作識別證及考勤卡外，可以當成電子錢包應用。 • 應用方式一為在晶片卡內進行加值。當員工在公司或工廠內進行任何消費，如餐廳或停車。所有消費金額直接從電子錢包中扣除。員工可隨時任意加值。 • 應用方式二為以識別卡方式直接感應對應方式，從員工當月薪資直接扣除消費金額。 • 紅利點數的應用亦可用於該模式。
