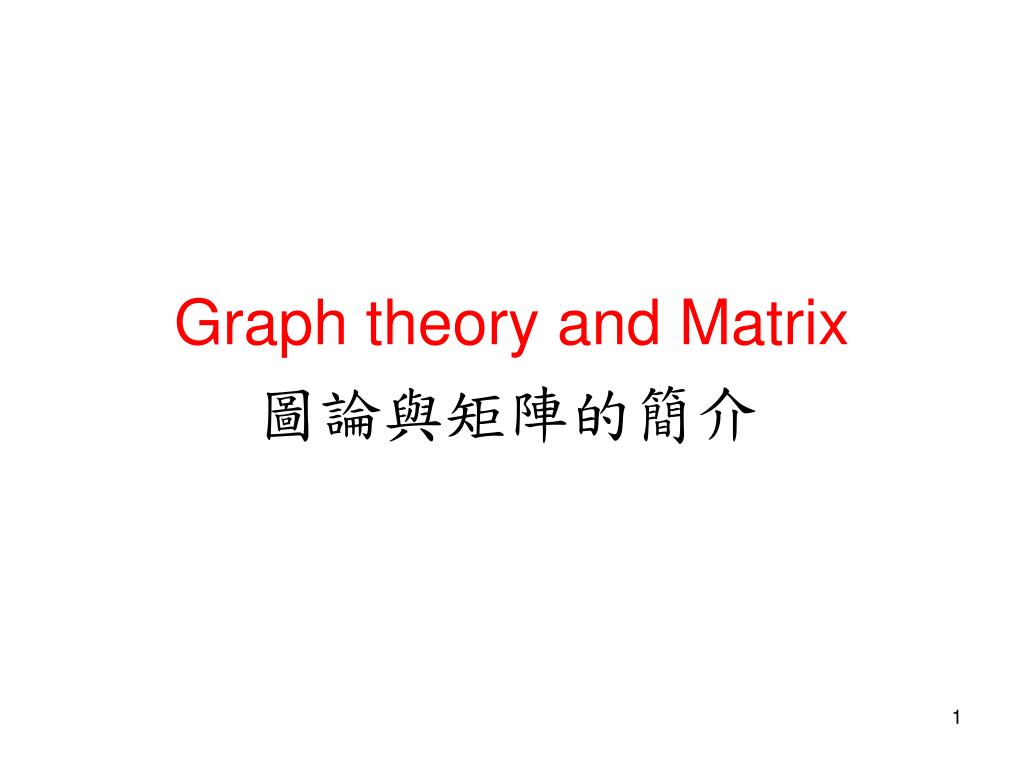

  1. Graph theory and Matrix 圖論與矩陣的簡介

  2. 關係的圖形表達 戊 • 我們以點來代表行動者(nodes, vertices, points)，以線來代表關係(edges, arcs, lines, ties) 己 甲 丙 乙 丁

  3. 關係的圖形表達 在圖形中，點的座標位置可以任意選擇，線的長度也可以隨意調整，沒有任何意義。 戊 己 甲 丙 乙 丁

  4. 這些圖形都代表同一個網絡圖

  5. 關係的圖形表達 戊 一組行動者A，含有n個行動者 甲 己 丙 乙 丁

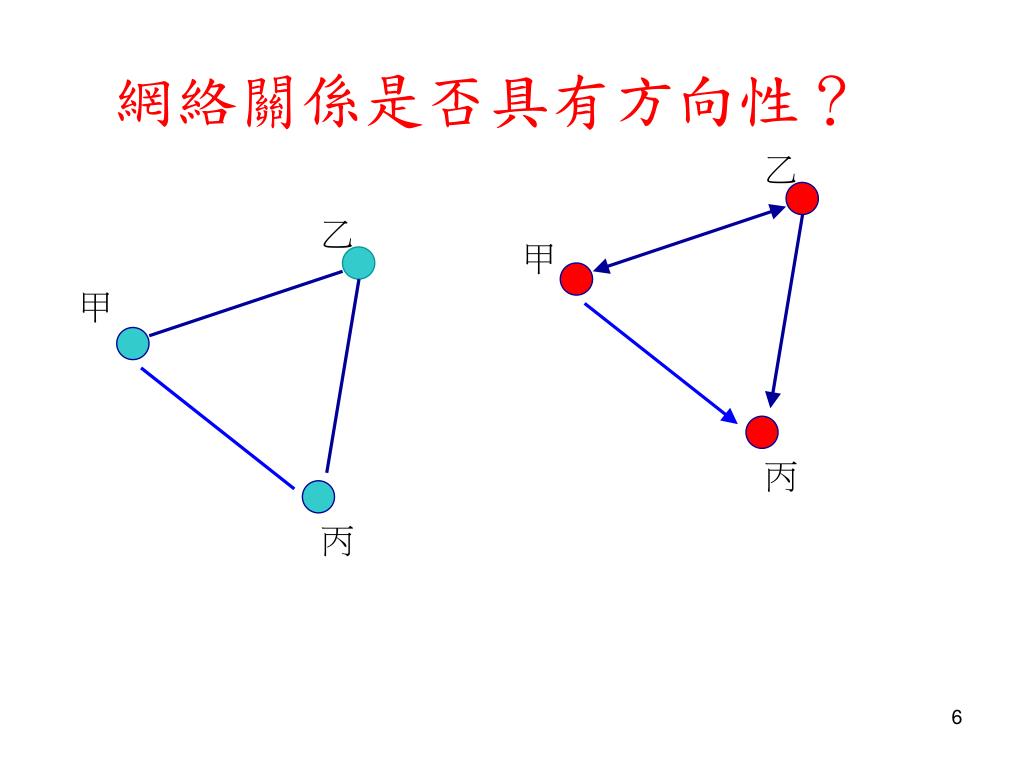

  6. 網絡關係是否具有方向性？ 乙 乙 甲 甲 丙 丙

  7. 網絡關係是否具有方向性？ • Directed graph (digraph) • 可以區分關係從某一方A導向另一方B，通常以箭頭來標示關係的方向性 • 例如：A公司向B公司下訂單 • Nondirectional: 同時發生、同時存在的關係沒有方向性 • 例如：A公司與B公司之間具有生意往來關係 • 例如：A與B是否具有親戚關係

  8. Directed graph (有向圖） 戊 若考量關係的的方向性，則n個點（行動者）之間最多能有幾條線(關係)存在？最少為0。 甲 己 丙 以R來表示一個網絡中所有存在的L個關係所形成的集合，以l（小寫L)代表每一個特定的關係。 乙 丁 Directed graph

  9. Graph (無向圖） 戊 若所考量關係為不具有方向性的關係，則n個點（行動者）之間最多能有幾條線(關係)存在？ 甲 己 丙 乙 丁 一個網絡的圖(graph)可以用兩個集合(A, R)來描述，表為：

  10. Adjacent相鄰 戊 圖上的兩點為「相鄰」(adjacent) 如果： 甲 己 l4 l5 l3 包含在集合 丙 l1 l6 l2 乙 丁 因為l2包含在R中，因此丁與乙「相鄰」

  11. 附隨(incident with) 戊 甲 己 圖上組成一條線的兩個端點「附隨」(incident with)於這一條線上， 或說一條線附隨於其端點上。 l4 l5 l3 丙 l1 l6 甲附隨於l4上 l2 乙 丁 丁附隨於l1上 L4附隨於甲上

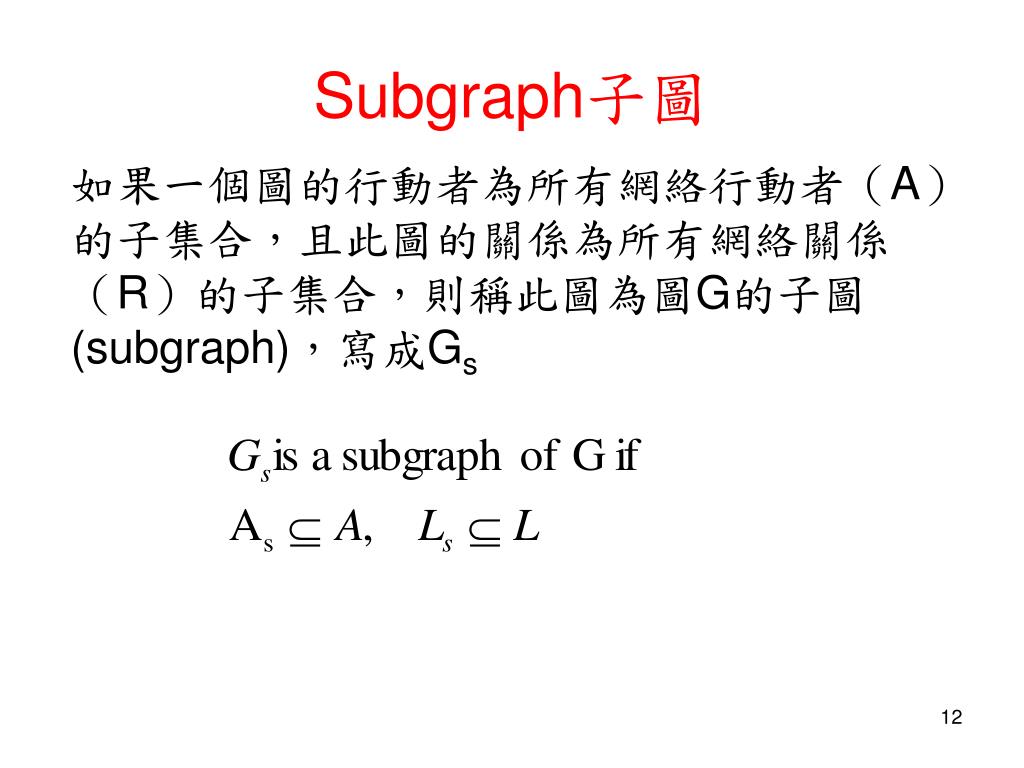

  12. Subgraph子圖 如果一個圖的行動者為所有網絡行動者（A）的子集合，且此圖的關係為所有網絡關係（R）的子集合，則稱此圖為圖G的子圖(subgraph)，寫成Gs

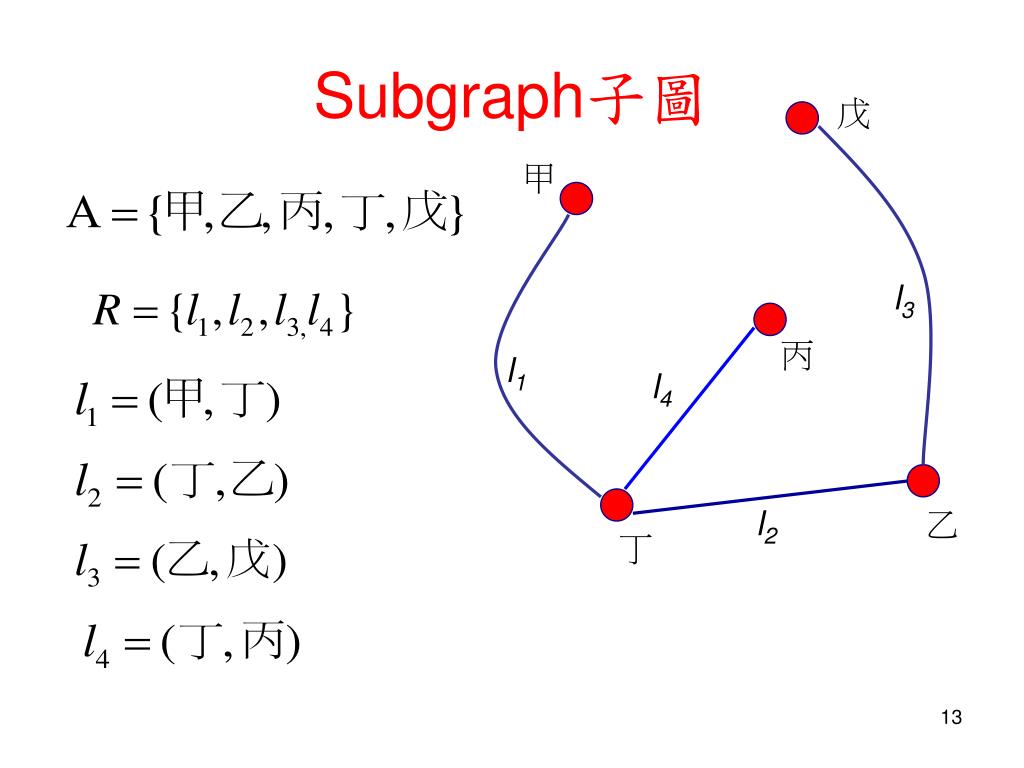

  13. Subgraph子圖 戊 甲 l3 丙 l1 l4 l2 乙 丁

  14. 取圖形中任意點的子集合，然後考慮其間的關係，稱為「點生子圖」(node-generated subgraph) 戊 甲 由甲丁丙所構成的子圖 l3 甲 丙 l1 l4 丙 l1 l2 乙 l4 丁 丁

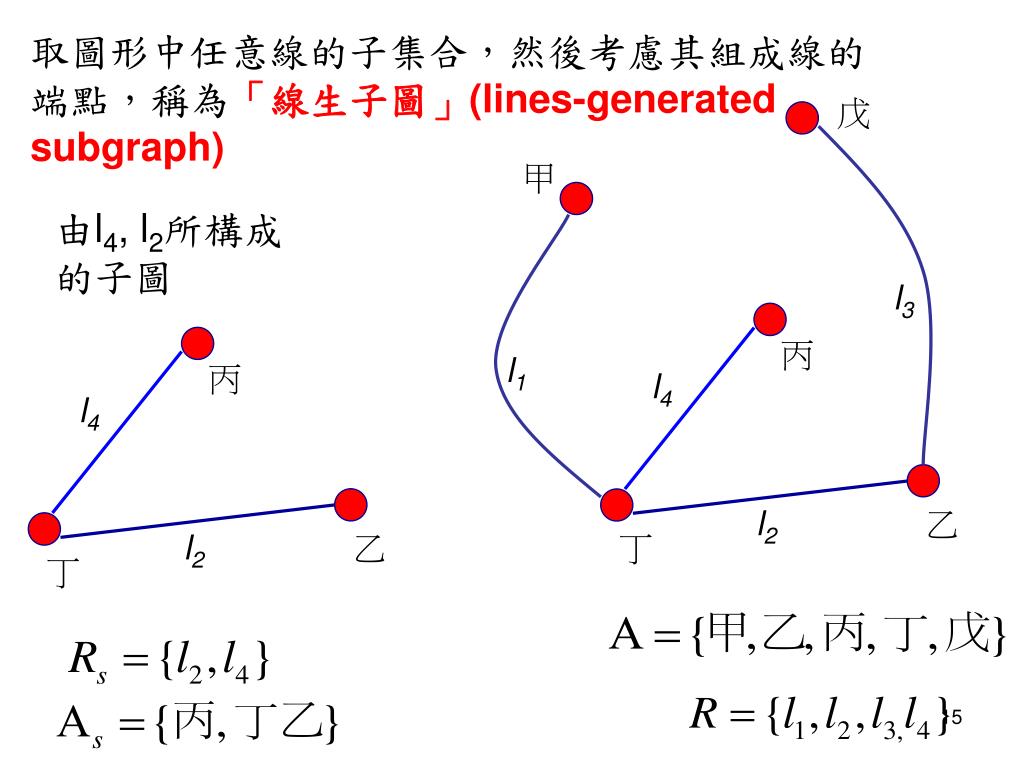

  15. 取圖形中任意線的子集合，然後考慮其組成線的端點，稱為「線生子圖」(lines-generated subgraph) 戊 甲 由l4, l2所構成的子圖 l3 丙 l1 丙 l4 l4 l2 乙 l2 乙 丁 丁

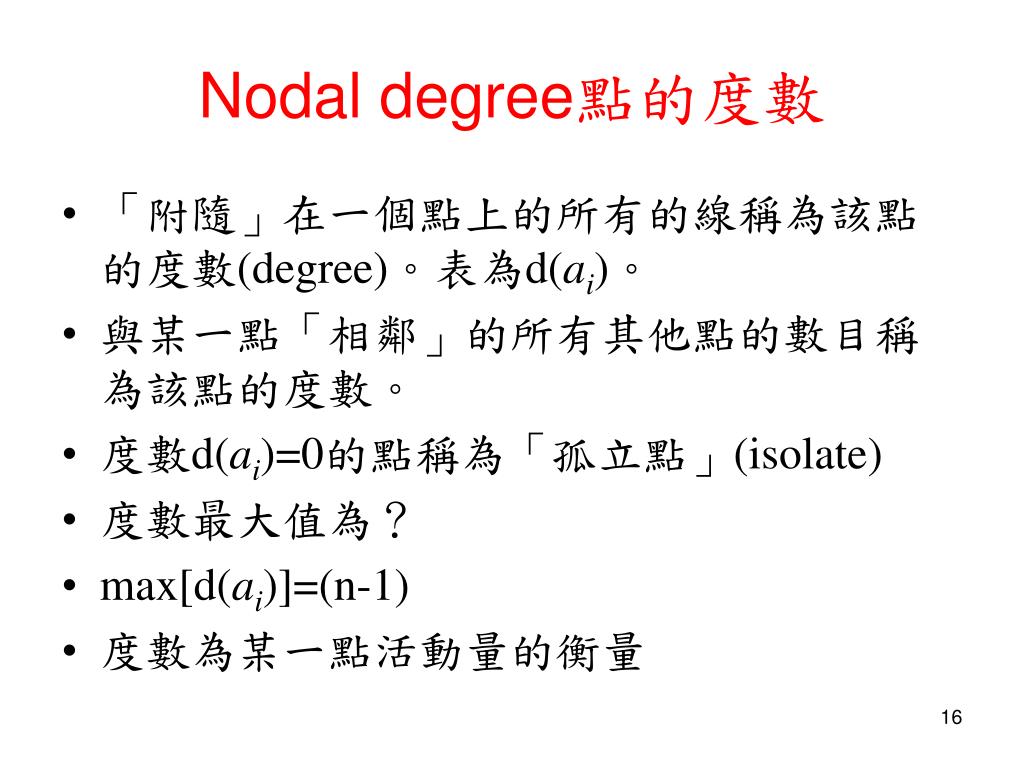

  16. Nodal degree點的度數 • 「附隨」在一個點上的所有的線稱為該點的度數(degree)。表為d(ai)。 • 與某一點「相鄰」的所有其他點的數目稱為該點的度數。 • 度數d(ai)=0的點稱為「孤立點」(isolate) • 度數最大值為？ • max[d(ai)]=(n-1) • 度數為某一點活動量的衡量

  17. A H G B E C J I F D

  18. 平均度數(mean nodal degree) • 圖中每一點的平均度數

  19. A H G B E C J I F D

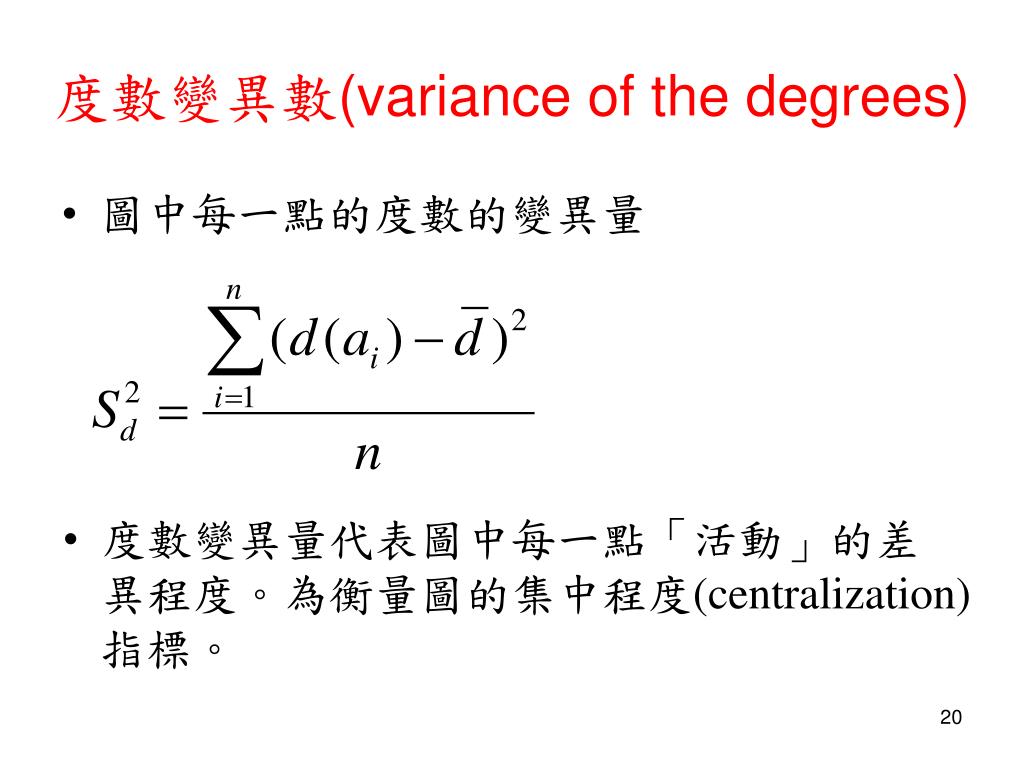

  20. 度數變異數(variance of the degrees) • 圖中每一點的度數的變異量 • 度數變異量代表圖中每一點「活動」的差異程度。為衡量圖的集中程度(centralization)指標。

  21. A H G B E C J I F D

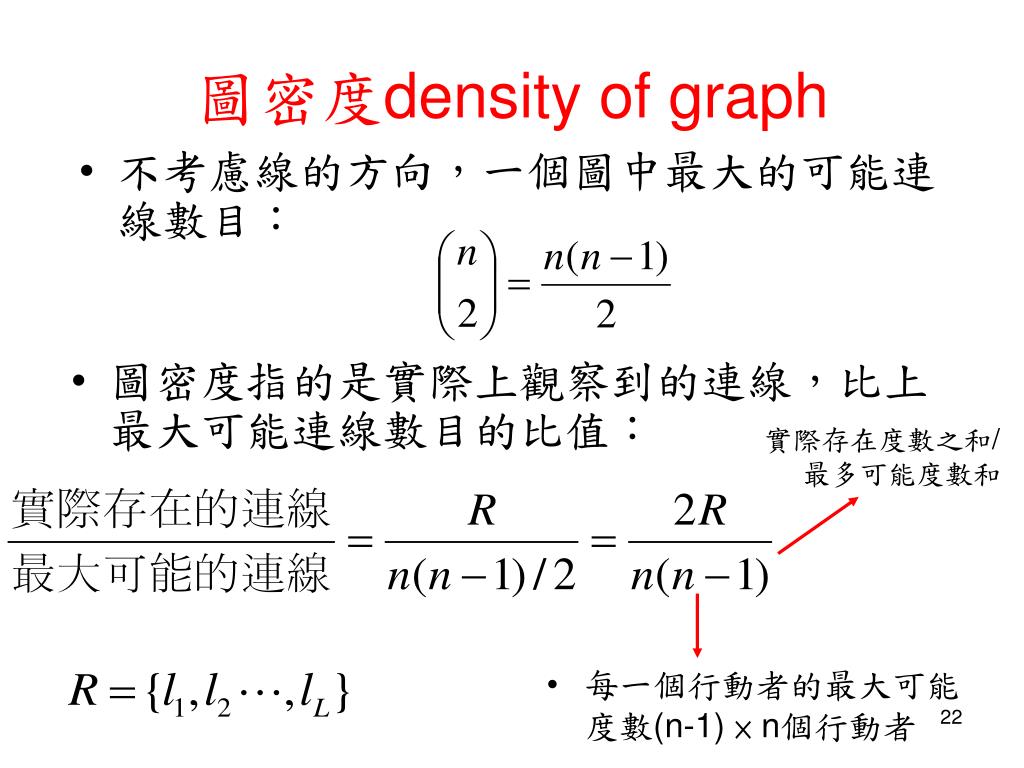

  22. 圖密度density of graph • 不考慮線的方向，一個圖中最大的可能連線數目： • 圖密度指的是實際上觀察到的連線，比上最大可能連線數目的比值： 實際存在度數之和/最多可能度數和 • 每一個行動者的最大可能度數(n-1) × n個行動者

  23. A H G B E C J I F D

  24. 密度與平均度數的關係 平均度數=密度＊(n-1)

  25. Complete graph • 若圖中每一點與其他所有點皆相連，則此圖稱為完全圖(complete graph)，一般以Kn來表示 • 完全圖的密度=1 • 完全圖中的任一點的度數(nodal degree)=(n-1) H G J I

  26. 漫遊Walks l5 一個漫遊(walk)為從某一點開始，到某一點結束，點與線交替的一組序列，其中每一個點必須「附隨」於之前與之後的線。 A l9 H G l1 l6 l13 l2 l12 B l14 l10 E l3 l7 C l4 l11 J I F D l8 一個漫遊的長度(length of a walk)為經過的所有路線的數目。如果一條路被重複走兩次，則要算兩次。

  27. 漫遊Walks l5 A l9 並非所有點都要經過 一個點可以重複走兩次以上有些路線沒有經過，有些路線可以經過多次。 H G l1 l6 l13 l2 l12 B l14 l10 E l3 l7 C l4 l11 J I F D l8 Length of the walk漫遊長度= 3

  28. 軌跡Trails l5 A l9 軌跡為一個沒有重複路線的漫遊，但同一點可以經過兩次 H G l1 l6 l13 l2 l12 B l14 l10 E l3 l7 C l4 l11 J I F D l8

  29. 路徑Path l5 A l9 路徑為一個沒有重複路線，也不重複點的漫遊。 H G l1 l6 l13 l2 l12 B l14 l10 E l3 l7 C l4 l11 J I F D l8 Length of the path = 4

  30. Walk, trails, path • Path不能重複點 • Trails不能重複線 • Walk沒有任何限制

  31. Walk, trails, path • 下列哪些流通的過程為漫遊？軌跡？路徑？ • 貨幣流通 • 送禮 • 交通路線 • 謠言傳播 • 傳染病傳播

  32. 路徑Path A A至J相通： AEGIJ AEIJ A與F不相通 G l1 l6 l2 B l10 E l3 l7 C l4 l11 J F I D 任意兩點間可以有多條不同路徑存在。 任意兩點間若存在一路徑，稱為「相通」(reachable)。兩點若不相通，則無傳遞的路徑存在。

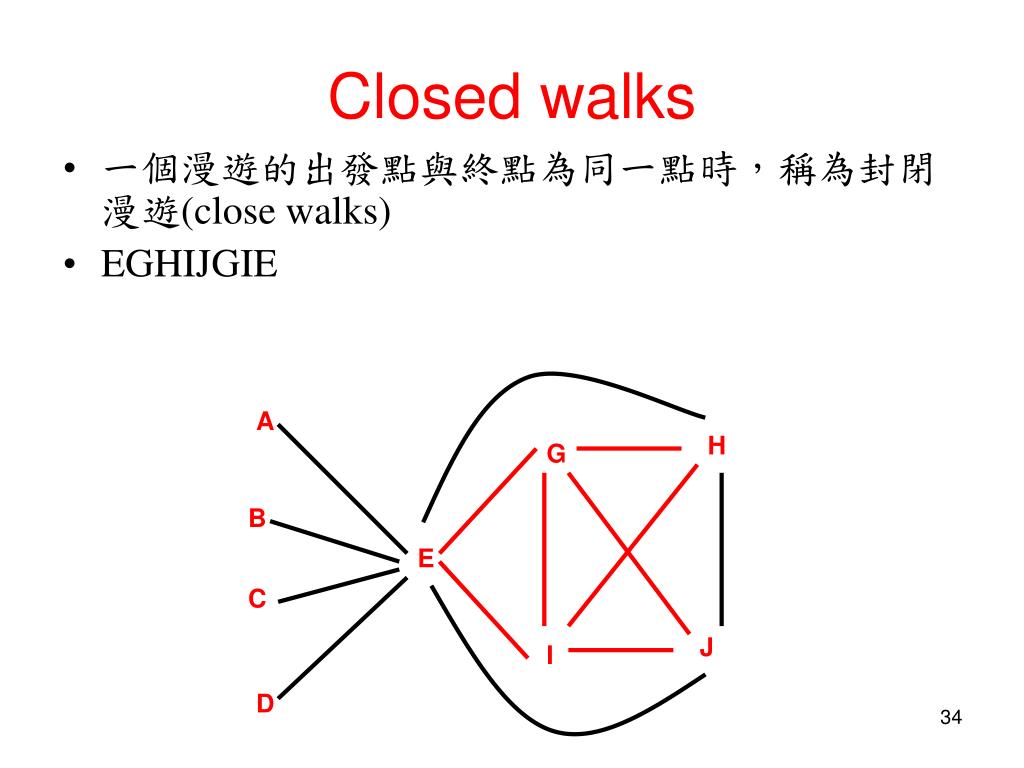

  33. Closed walks • 一個漫遊的出發點與終點為同一點時，稱為封閉漫遊(close walks) • EGHIJGIE A H G B E C J I D

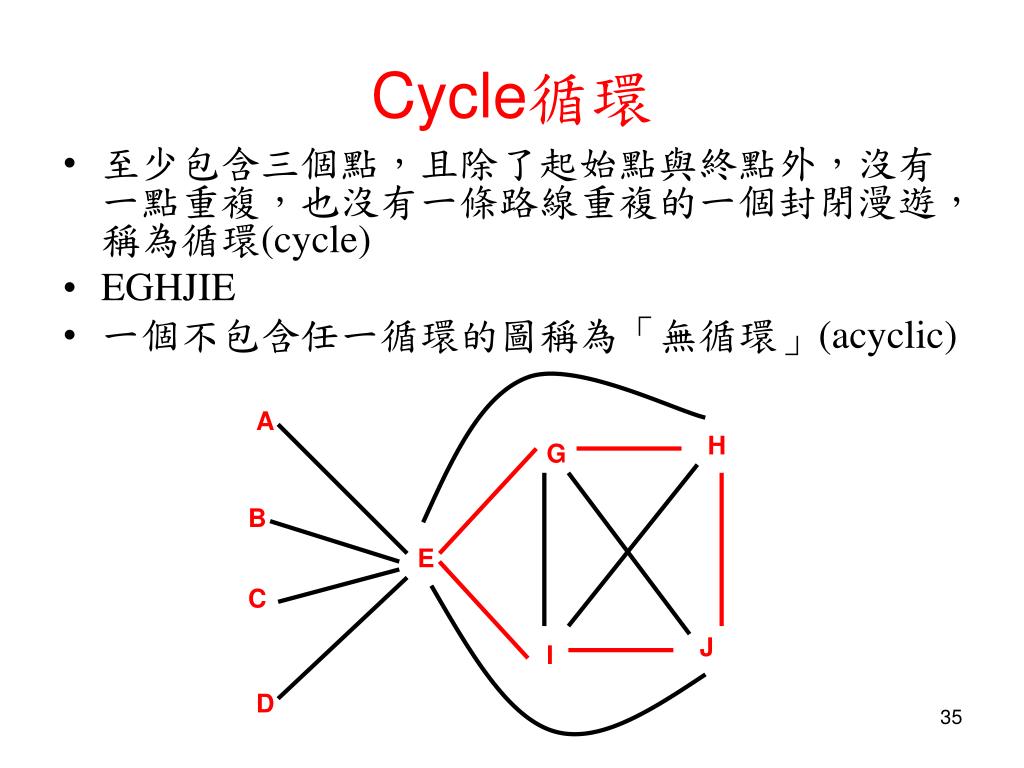

  34. Cycle循環 • 至少包含三個點，且除了起始點與終點外，沒有一點重複，也沒有一條路線重複的一個封閉漫遊，稱為循環(cycle) • EGHJIE • 一個不包含任一循環的圖稱為「無循環」(acyclic) A H G B E C J I D

  35. 旅遊tour • 一個所有路線都至少走過一次的封閉漫遊，稱為 旅遊(tour) • EGHJGIJE H G E J I

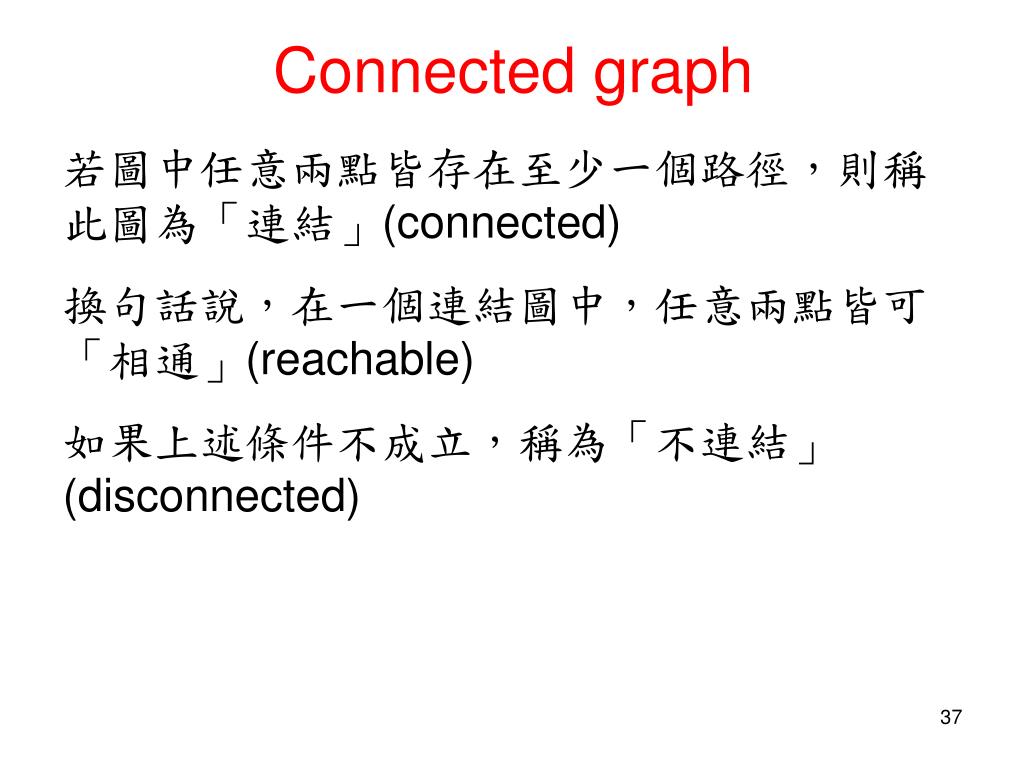

  36. Connected graph 若圖中任意兩點皆存在至少一個路徑，則稱此圖為「連結」(connected) 換句話說，在一個連結圖中，任意兩點皆可「相通」(reachable) 如果上述條件不成立，稱為「不連結」(disconnected)

  37. Connected graph A H G E C B K F D 不連結圖 I J 連結圖

  38. Components • 在不連結圖中的所有點可以進一步被劃分(區隔)出(partitioned into)一個以上的子集合(subsets) ，這些子集合之間無法透過路徑來連結，但子集合內的點彼此連結，形成一連結子圖(connected subgraph)，我們將之稱為「網絡組成體」(components)。網絡組成體為最多點連結的子圖。 • 如果一個圖中僅有一個組成體，則此圖必為「連結」。如果一個圖中有一個以上的組成體，則此圖必為「不連結」。

  39. Components H G E A C A2 K B A1 D F I J 兩個組成體所構成的圖形，為不連結圖形。其成員可以區隔成兩個子集合 由一個組成體所構成的圖形，為連結圖形 A1及A2為圖形G的兩個組成體

  40. 下圖中有幾個組成體？ F A H G B E C J I D

  41. 測地線與距離geodesic and distance • 測地線：兩點之間最短的路徑。 • 測地線距離(geodesic distance)或簡稱距離(distance): 為兩點之間最短的路徑的長度(the length of a the shortest path)。 • 如果兩點不連結，則其距離為無限(infinite)或無法界定

  42. 測地線距離geodesic distance

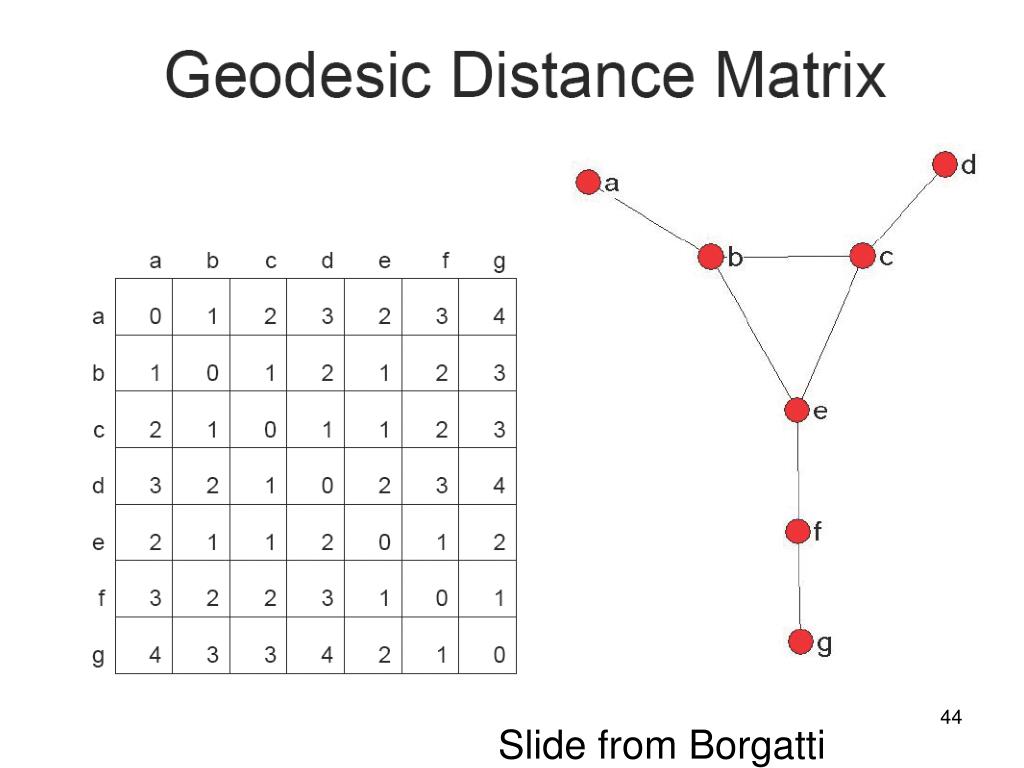

  43. Slide from Borgatti

  44. 平均距離average distance 圖形中任意兩點之間距離的平均值 Slide from Borgatti

  45. 平均距離average distance 不含F，共有(9*8)/2=36對距離 平均距離 (所有相通點) = 58/36 = 1.611

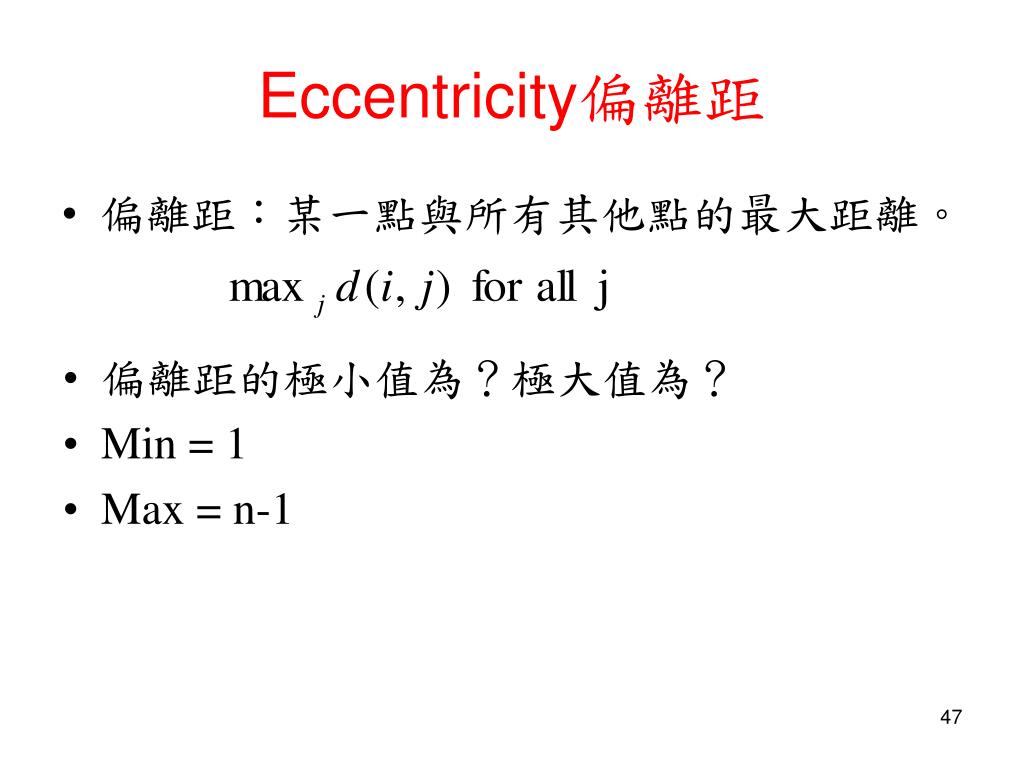

  46. Eccentricity偏離距 • 偏離距：某一點與所有其他點的最大距離。 • 偏離距的極小值為？極大值為？ • Min = 1 • Max = n-1

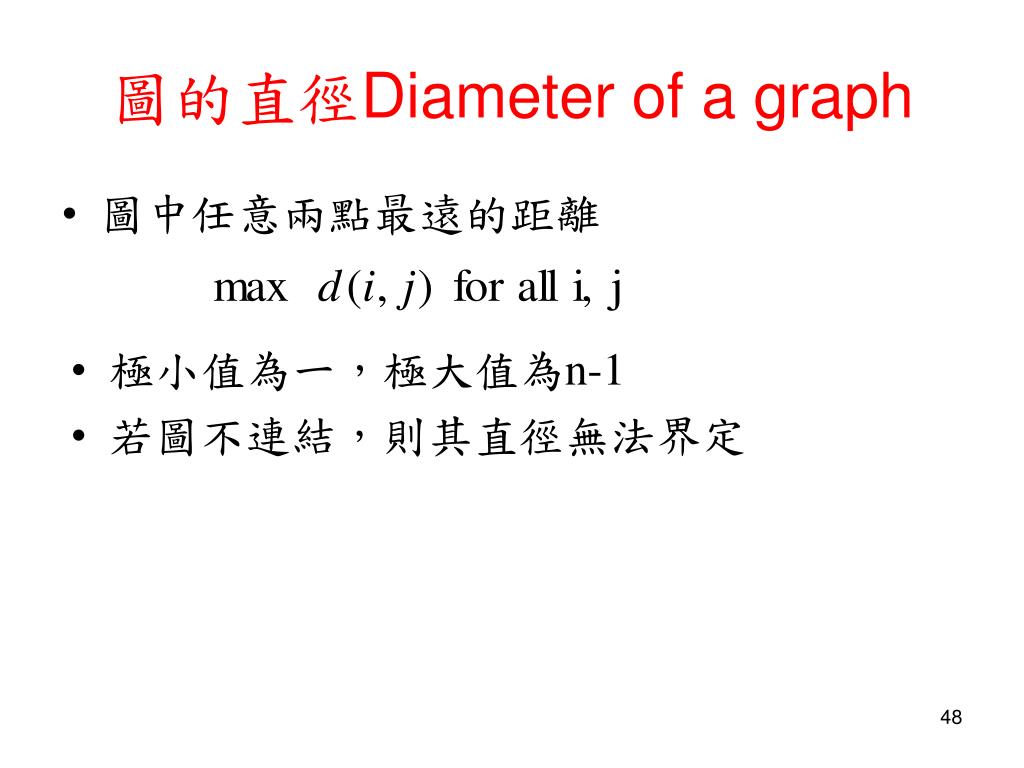

  47. 圖的直徑Diameter of a graph • 圖中任意兩點最遠的距離 • 極小值為一，極大值為n-1 • 若圖不連結，則其直徑無法界定

  48. 圖的直徑Diameter of a graph • 底下四圖的直徑為何？

  49. 切割點Cutpoints • 若將連結圖中的某一點及其附隨的連結線移除，則使圖變成不連結的點稱為切割點。 • 另一種說法：包含某點的圖之組成體的數目少於不包含此點的組成體數目，則稱該點為切割點。 • 維持連結圖連結所必須的一組最少的點集合稱為切割組(cutset)。若切割組中有k個點，則稱為k點切割(k-node cut)。
