  1. EIB Tomislav Španić 0036370834

  2. Osnovni pojmovi • Što? • Kada? • Tko? • Kako? • Zašto?

  3. Što je to EIB? • EIB – European Installation Bus • sustav za decentralnu kontrolu i upravljanje električnih uređaja • sustav za komunikaciju

  4. Kada je nastao EIB? • 1992. prva pojava EIB tehnologije • cilj: • ušteda električne energije • osiguranje prostora • komfor • 1993. prerasta u nacionalnu normu • 1994. EIB postao internacionalni standard

  5. Tko je zaslužan za EIB? • EIBA : • European Installation Bus Association http://www.eiba.com • 120 poduzeća iz EU • brinu se o certificiranju proizvoda

  6. Kako funkcionira EIB? • dijelimo ga na aplikacijski i fizički sloj • aplikacijski sloj protokola temeljen na OSI modelu

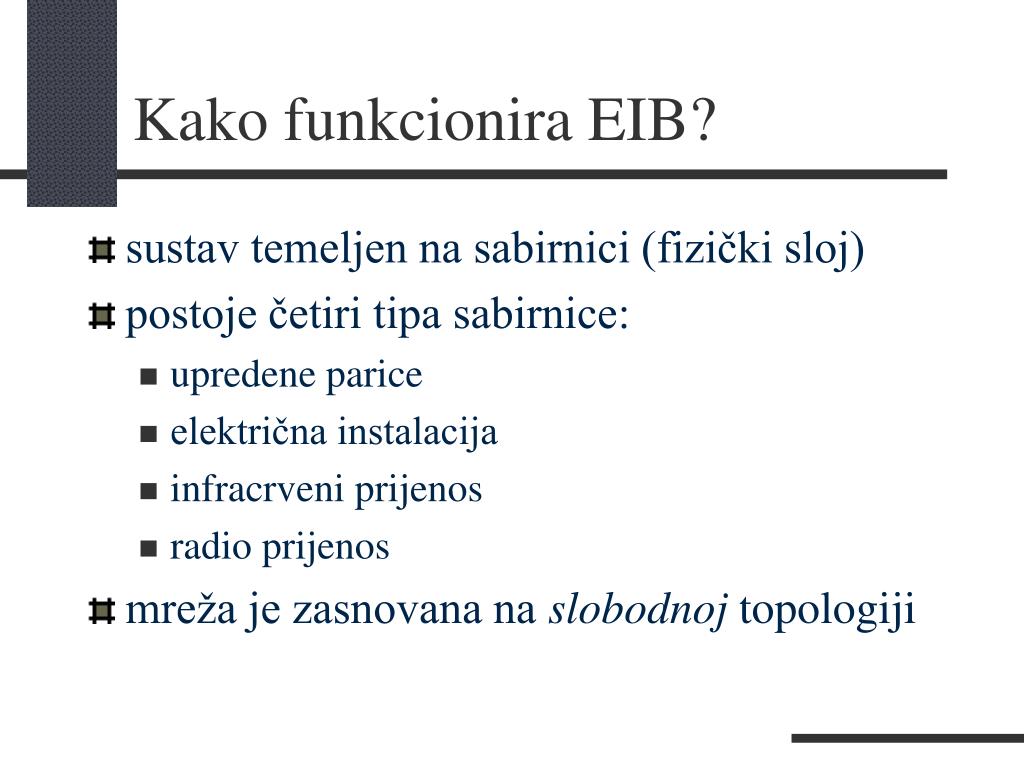

  7. Kako funkcionira EIB? • sustav temeljen na sabirnici (fizički sloj) • postoje četiri tipa sabirnice: • upredene parice • električna instalacija • infracrveni prijenos • radio prijenos • mreža je zasnovana na slobodnoj topologiji

  8. Kako funkcionira EIB? • najmanje jedinice sustava: • senzori • aktuatori • osnovna struktura je linija, koja sadrži maksimalno 63 osnovne jedinice

  9. Kako funkcionira EIB? • linije se spajaju na glavnu liniju • maksimalni broj linija je 12

  10. Kako funkcionira EIB? • glavne linije (područja) se spajaju na glavni vod • postoji maksimalno 15 područja

  11. Kako funkcionira EIB? • adresa dugačka 16 bita • adresiranje uređaja: • pojedinačno • grupno • bit 17 određuje tip: • 0 – pojedinačno • 1 – grupno • komunikacija putem tzv. telegrama

  12. Kako funkcionira EIB? • građa telegrama

  13. Kako funkcionira EIB? • građa telegrama

  14. Kako funkcionira EIB? • građa telegrama

  15. Kako funkcionira EIB? • građa telegrama

  16. Kako funkcionira EIB? • građa telegrama

  17. Kako funkcionira EIB? • građa telegrama

  18. Kako funkcionira EIB?

  19. Kako funkcionira EIB? • brzina prijenosa podataka do 9600 bit/s • BFSK modulacija • frekvencijsko područje rada: • 105.6 kHz / 115.2 kHz • 100.8 kHz / 120.0 kHz • potrošnja: • RX 100 mW • TX 1000 mW

  20. Kako funkcionira EIB? • jednostavna instalacija sustava: • zamjena postojećih elemenata električne instalacije EIB blokovima • proizvoljno programiranje blokova • puštanje sustava u rad • provjera ispravnosti rada • jednostavno održavanje

  21. Kako funkcionira EIB?

  22. Kako funkcionira EIB?

  23. Zašto EIB? • niska investicija • potpuno iskorištenje već postojeće mreže • jednostavnost instalacije i upotrebe • dodatna sigurnost • komfor
