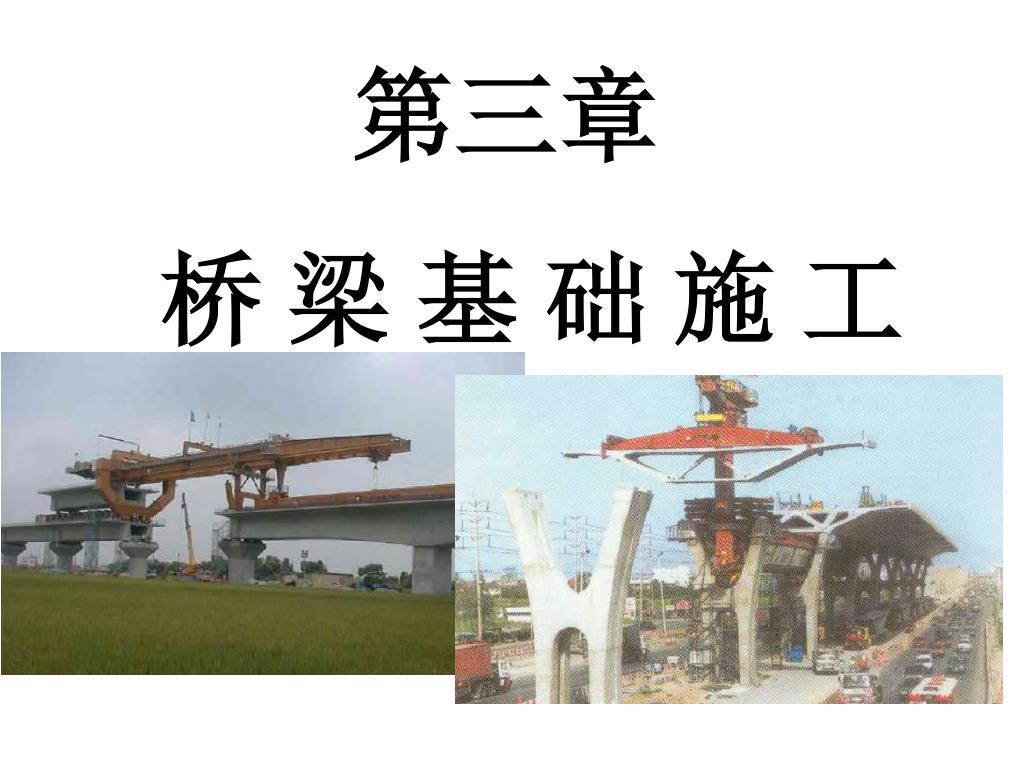

1. 第三章 桥 梁 基 础 施 工

2. 第一节 明挖扩大基础施工 一、扩大基础的施工工序 1、测量定位 2、基础放样 3、开挖和排水 4、基底检查处理（平面位置、尺寸大小、基底标高、土质均匀性、地基稳定性、承载力、基底处理和排水沟情况） 5、立模绑钢筋 6、浇筑混凝土、养护 7、拆模 8、回填土

3. 二、基础的定位放样 B A B’ A’ e b a f d c 基础横中线 g h 0.5—1m C’ D’ C D 桥位中线 其中：A、B、C、D为基坑顶部四角的边桩； A’、B’、C’、D’为基坑底部四角的边桩； a、b、c、d、e、f、g、h为基底边角。

4. 无支撑 直挡板式、横挡板式 框式 锚桩式 斜撑式 锚杆式 混凝土支护坑壁 钢板桩、钢筋混凝土桩护筒 陆上地基开挖 有支撑 土石围堰 木笼围堰或竹笼围堰 钢板桩围堰 套箱围堰 水中基础开挖 三、扩大基础的开挖

5. 无支撑基坑开挖

7. 有支撑基坑开挖

10. 基坑施工的注意事项 观察坑壁边缘 有无裂缝 设护道 静载距坑边缘0.5m 动载距坑边缘1.0m 设截水沟 坑底30cm 人工开挖 观察坑壁边缘 有无松散塌落

11. 钻孔桩基坑围护

12. 图钉坝基坑围护

17. 施工水位 土围堰

21. 木笼吊放

22. 抽水实验资料计算法 渗透系数 查表法 按颗粒成分计算法 渗水量的确定 基坑在干枯河床时 基坑临近有水的河沿时 含水层为均质土，且基坑具 有不透水的板桩围堰 缺少水文地质资料时 渗水量的计算 集水坑排水法 轻型井点 喷射井点 射流泵井点 电渗井点 管井井点、深井泵 排水方法 井点排水法 四、基坑的排水

23. 渗水量的计算 基坑在干枯的河床时： 基坑临近有水的河沿时 式中：Q——基坑总渗水量（m3/d）； K——渗透参数（m/d）； H——含水层厚度（m）； H——抽水后稳定水位至不透水层的厚度（m）； R——影响半径（m）； ro——引用基坑半径（m）； D——基坑距河水边线距离（m）。

24. 五、基底检验与处理 1、基底检验 1）检查基底平面位置、尺寸大小、基底标高； 2）检查基底土质均匀性、地基稳定性及承载力； 3）检查基底处理和排水情况； 4）检查施工日志和有关实验资料。 2、基底处理 ●基底为非粘性或干土时，应将其润湿； ●如为过湿土时，应在基底设计标高下夯垫一层10—15cm厚片石或碎（卵）石层； ●基底面为岩石时，应加以润湿，铺一层厚2—3cm水泥沙浆，然后于水泥沙浆凝结前浇注 第一层混凝土。

25. 六、基础圬工（浇）砌筑 基础浇筑时要排除积水

26. 木桩 钢筋混凝土桩 预应力混凝土桩 钢桩 1、按材料分： 2、按制作方法分： 3、按施工方法分： 预制桩 现场灌筑桩 锤击沉桩 射水沉桩 振动沉桩 静力沉桩 钻孔埋置桩 沉入桩 就地灌筑桩 沉管灌筑桩 钻孔灌筑桩 挖孔灌筑桩 第二节 桩与管柱基础施工 一、桩的分类

27. 二、沉入桩 沉入桩的施工工序及有关设计问题 1、预制——整理场地、立模板、绑钢筋、浇筑混凝土并养护 2、吊运——（达0.7R强度时） 3、桩架定位 4、沉桩——起吊、就位、按一定顺序打桩 5、接桩——法兰盘连接、钢板连接、硫磺砂浆（胶泥）连接 6、送桩——桩顶位于地面以下时（判别桩是否已到位）

28. 锤击沉桩的事故 1、贯入度发生急剧变化； 2、桩身突然急剧下沉并有倾斜、位移； 3 、桩头破碎或桩身开裂； 4 、桩周地面有严重隆起或下沉； 5 、桩架发生偏斜或晃动； 6 、锤击过程中桩有上浮； 7 、桩未发生急剧下沉，但发生倾斜、移动； 8 、桩不下沉、桩身颤动、桩锤回跳； 9 、桩身转动。

29. 三、钻孔灌注桩 钻孔灌筑桩施工工序 1、场地布置——确定材料堆场、泥浆坑位置、泥浆槽布设； 2、准备工作——桩位确定、埋设护筒、搭设施工平台； 3、钻孔——下钻杆、钻头进行钻孔，同时泥浆护壁； 4、清孔、吊放钢筋笼； 5、下导管、水下混凝土浇筑（翻浆高度）。

30. 成孔方法 1、正循环回转法

31. 2、反循环回转法

32. 3、潜水电钻法

33. 4、冲抓锥法

34. 5、冲击锥法

35. 清孔的目的 泥浆护壁的作用 具有扶悬钻渣、冷却钻头、润滑钻具、增大静水压力、并在孔壁形成泥皮、隔断孔内外水渗流、防止坍孔的作用 抽、换孔内泥浆，清除钻渣和沉淀层，尽量减少孔底沉淀厚度，防止桩底存留过厚沉淀土层而降低桩的承载能力。同时清孔也为水下混凝土的灌筑创造了良好条件，使测孔深正确，灌筑顺利

36. 钻孔事故 1、坍孔 2、钻孔偏斜 3、掉钻落物 4、糊钻 5、扩孔、缩孔 6、卡钻 7、钻杆折断 桩身质量检测 1、超声波检测 2、大应变检测 3、小应变检测 4、水电效应 5、取混凝土芯

37. 钻孔灌筑桩成孔质量允许偏差 1、孔的中心位置—群桩：不大于10cm；单排桩：不大于5cm； 2、孔径—不小于设计桩径； 3、倾斜度—直桩：小于1/100；斜桩：小于设计斜度的土2.5%； 4、孔深—摩擦桩：不小于设计规定；柱桩：比设计深度超深不小于5cm； 5、孔内沉淀土厚度—摩擦桩：不大0.4~0.6d；柱桩：不大于设计规定； 6、清孔后泥浆指标—相对密度1.05~1.2，粘度17~20，含砂率<4%。

39. 四、管柱基础施工 管柱基础施工工序

40. 管柱下沉方法 1、振动沉桩机振动下沉 2、振动与管内除土下沉 3、振动配合吸泥机吸泥下沉 4、振动配合高压射水下沉 5、振动配合射水、射风、吸泥下沉

41. 大体积混凝土避免水化热过高，导致混凝土因内外温差引起裂缝大体积混凝土避免水化热过高，导致混凝土因内外温差引起裂缝 • 改善骨料级配，降低水灰比，掺加混合料和外加剂，掺入片石以减少水泥用量； • 采用水化热低的水泥； • 减小浇筑层厚度，加快混凝土散热速度； • 混凝土用料应避免日光暴晒； • 在混凝土内埋设冷却管通水冷却； 承台混凝土浇筑

42. 钻孔平台施工 水深、钢管桩施工难

43. 钻孔平台搭设完成

44. 钢护筒施工 135吨和600吨振动打桩锤

45. 钢护筒施沉全过程

47. KP-3500钻机 岩层克星—滚刀球齿钻头 ZSD-3000钻机 钻孔施工

48. 钢套箱现场分块散拼 钢套箱的下沉与钻孔施工 同时进行 钢套箱下沉

49. 浇筑前的准备 封底成功

50. 承台施工 绑扎承台钢筋 混凝土浇筑过程
