RANGAKAIAN DIODA

baxter avatar
baxter
26 diapositives · 477 Views · Sep 26, 2014

RANGAKAIAN DIODA. Hamzah Afandi, Antonius Irianto dan Betty Savitri Sources: Millman, Jacob, Grabel, Arvin, Microelectronics, Mc. Graw Hill Int. Ed., 1994. Robert Boylestad, Louis Nashelsky Sixth Edition; Prentice Hall,1997. Review: p-n Junction Volt-Ampere Characteristic of Diode.

RANGAKAIAN DIODA - slide 1
01 / 26RANGAKAIAN DIODA
1 / 17

Télécharger la présentation

RANGAKAIAN DIODA
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. RANGAKAIAN DIODA Hamzah Afandi, Antonius Irianto dan Betty Savitri Sources: Millman, Jacob, Grabel, Arvin, Microelectronics, Mc. Graw Hill Int. Ed., 1994. Robert Boylestad, Louis Nashelsky Sixth Edition; Prentice Hall,1997

  2. Review: p-n JunctionVolt-Ampere Characteristic of Diode  = type of semiconductor factor ( for Si = 2, Ge = 1 ) VT = Volt-Equivalent of Temperature = 25 mV (at 293 oK) ID VZ IS VD V (0.6 - 0.7 for Si) (0.2 - 0.3 for Ge)

  3. R VAA + R VD ID _ Quiscent Point IDQ VD VDQ VAA Review: p-n JunctionLoad-line Concept + ID VAA _

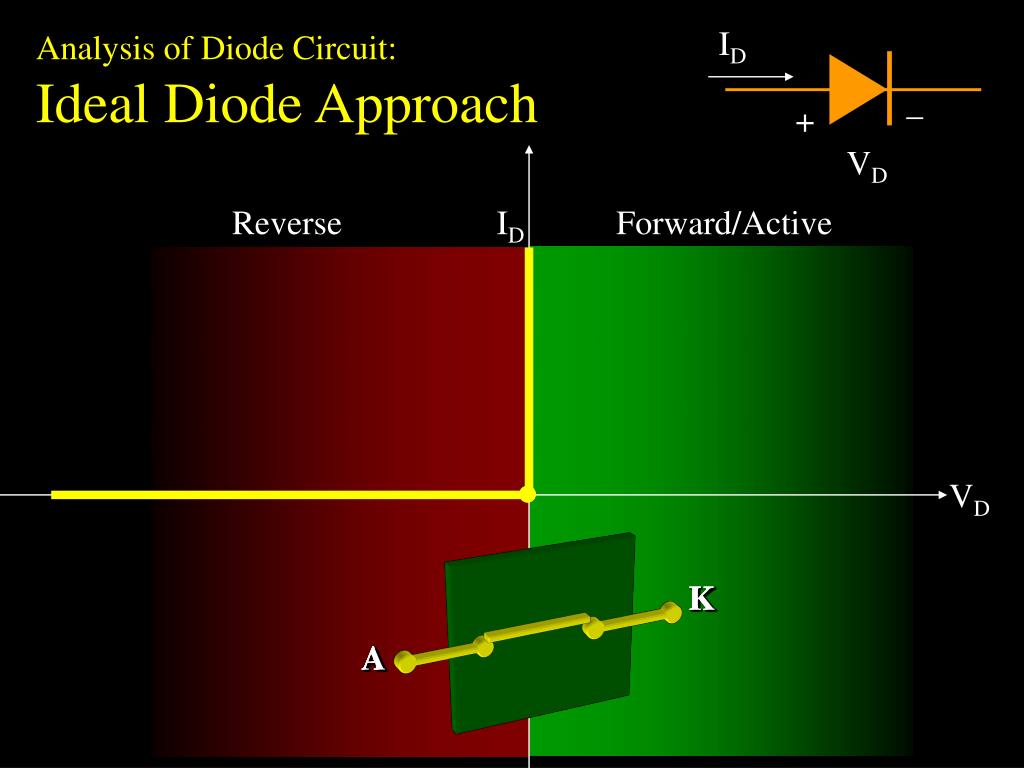

  4. ID _ + VD K K K K K A A A A A Analysis of Diode Circuit:Ideal Diode Approach Reverse ID Forward/Active VD

  5. Diode Circuit: +5V +9V 1K 10K 10K 1K -5V -9V Simple diode circuit analysis (d) (c) (a) (b)

  6. Diode Circuit: Simple diode circuit analysis +10V Q: V12 = ….. ? (D = ON/OFF ?) Assumption that Diode is OFF R3 R1 4K 2K V1 V2 D R4 6K 2K R2 Diode is CORRECTLY OFF!

  7. Diode Circuit: 0V A LOGIC GATE VI VO +5V +6V +5V 0V 0V RS +6V VI VO D1 RL

  8. Diode Circuit: +6V VA VB +6V A LOGIC GATE VB VA VO +5V +6V +6V +5V 0V +6V 0V +6V 0V 0V RS 0V 0V 0V D1 VO RL D2 It's an 2 inputs AND-GATE! (Hey....How about 5 inputs?)

  9. Diode Circuit: Vi Vo 20V + 20V 10V Clipping Circuit R1 D 10V

  10. Diode Circuit: Vi Vo 20V 20V -10V Clipping Circuit R1 D + 10V

  11. Diode Circuit: Vi Vo 20V 20V 10V -10V Clipping Circuit R1 D1 D2 + 10V 10V

  12. Diode Circuit: Diodes as Rectifiers (Half Wave Rect.) Vo D RL

  13. Diode Circuit: Diodes as Rectifiers (Full Wave Rect.) D1 Vo RL D2

  14. Diode Circuit: Diodes as Rectifiers (Full Wave Rect.) Vo D1 D2 D3 D4 RL

  15. Diode Circuit: C Diodes as Rectifiers (Full Wave Rect. + Filter) Vo D1 D2 D3 D4 RL

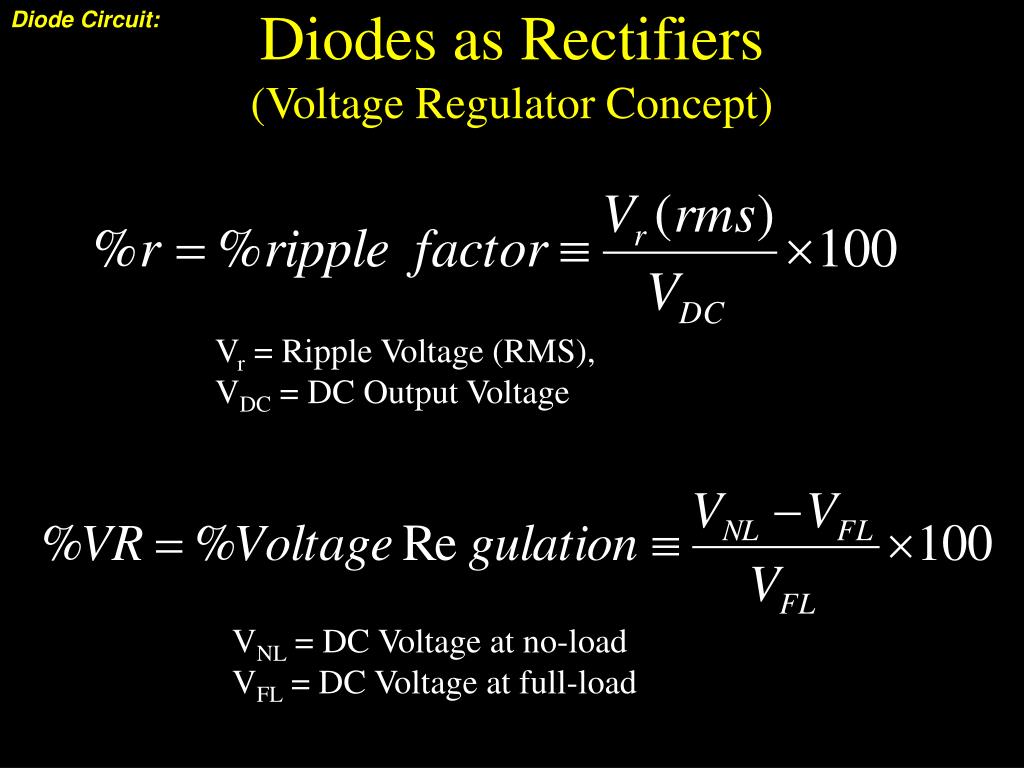

  16. Diode Circuit: Diodes as Rectifiers (Voltage Regulator Concept) Vr = Ripple Voltage (RMS),VDC = DC Output Voltage VNL = DC Voltage at no-load VFL = DC Voltage at full-load

  17. Diode Circuit: Vi Peak Detectors D C R VO

  18. Diode Circuit: D C R Vi AM Demodulator Vo

  19. Diode Circuit: Vi VSP + Voltage Doubler 2V SP _ + VO = 2 VSP D2 C1 + D1 _ C2

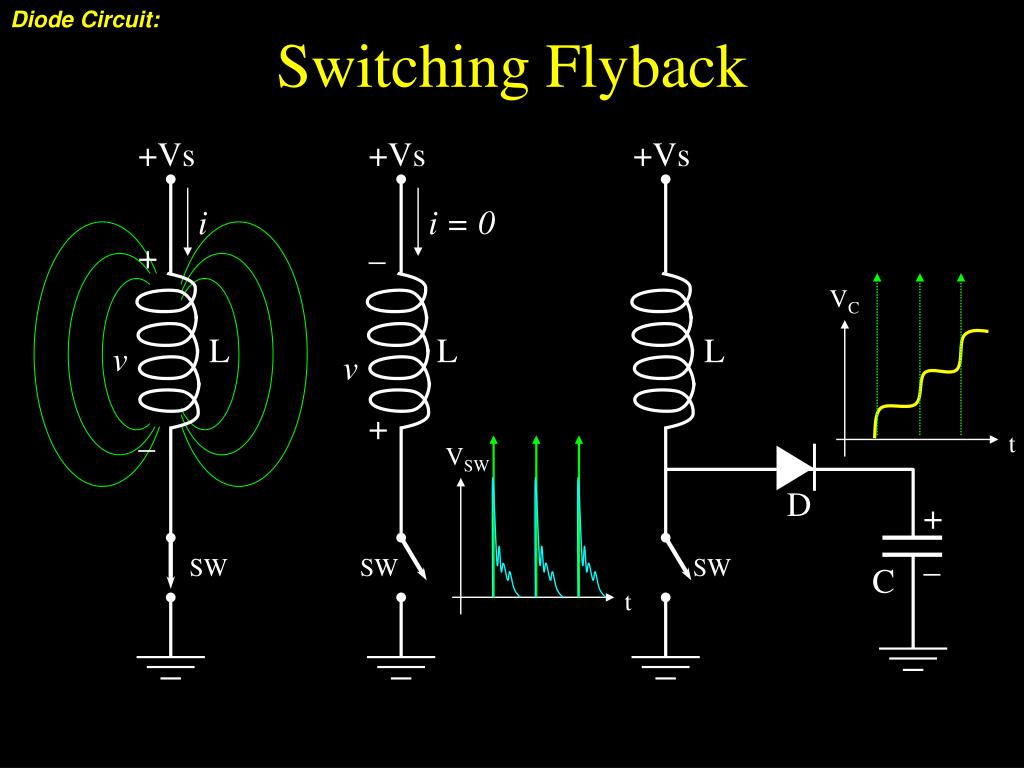

  20. Diode Circuit: +Vs +Vs i + i = 0 _ VC v v _ + t Switching Flyback +Vs L L L VSW D + _ SW SW SW C t

  21. Diode Circuit: +Vs i + _ Flyback Prevention +Vs _ i L L D D + SW SW

  22. ID=(VD-V )/RF 1/Rf VZ IS V 1/Rr ID=(VD/RR) - IS Analysis of Diode Circuits:Large-Signal Model (Piecewise Linear Approach) ID VD

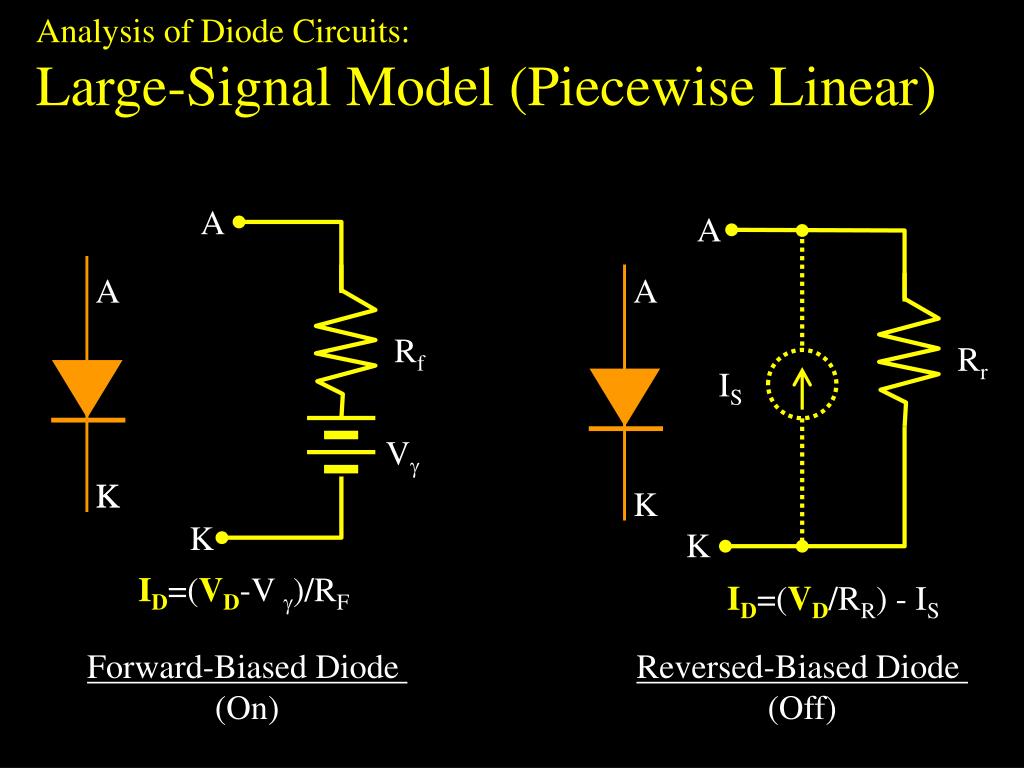

  23. Analysis of Diode Circuits:Large-Signal Model (Piecewise Linear) A A A A Rf Rr IS V K K K K K ID=(VD-V )/RF ID=(VD/RR) - IS Forward-Biased Diode (On) Reversed-Biased Diode (Off)

  24. + Analysis of Diode Circuits:Characteristic Transfer Curve Method R1 vo Vo D 20V 1/Rf 10V vi 10V 1/Rr Vi 20V

  25. + -10 10 Analysis of Diode Circuits:Using PWL & Characteristic Transfer Curve Solve For: vi D1 5K vO D2 t 5K 5V 5V

  26. CALCULATIONEXAMPLES Given in class
