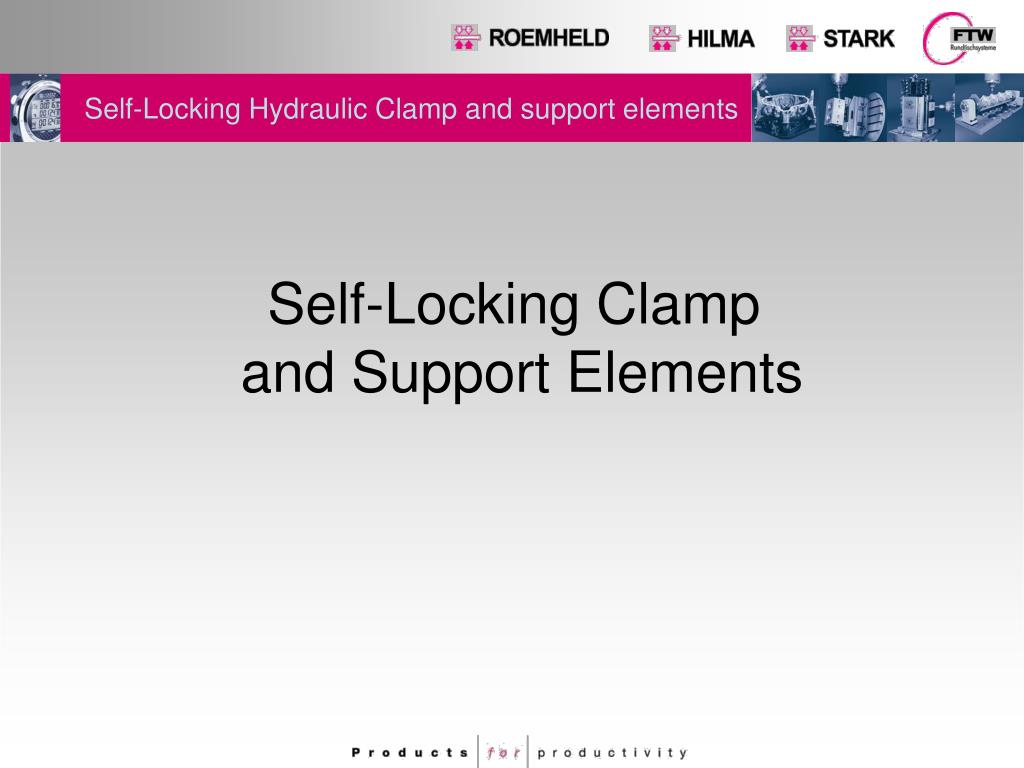

  1. Self-Locking Hydraulic Clamp and support elements Self-Locking Clamp and Support Elements

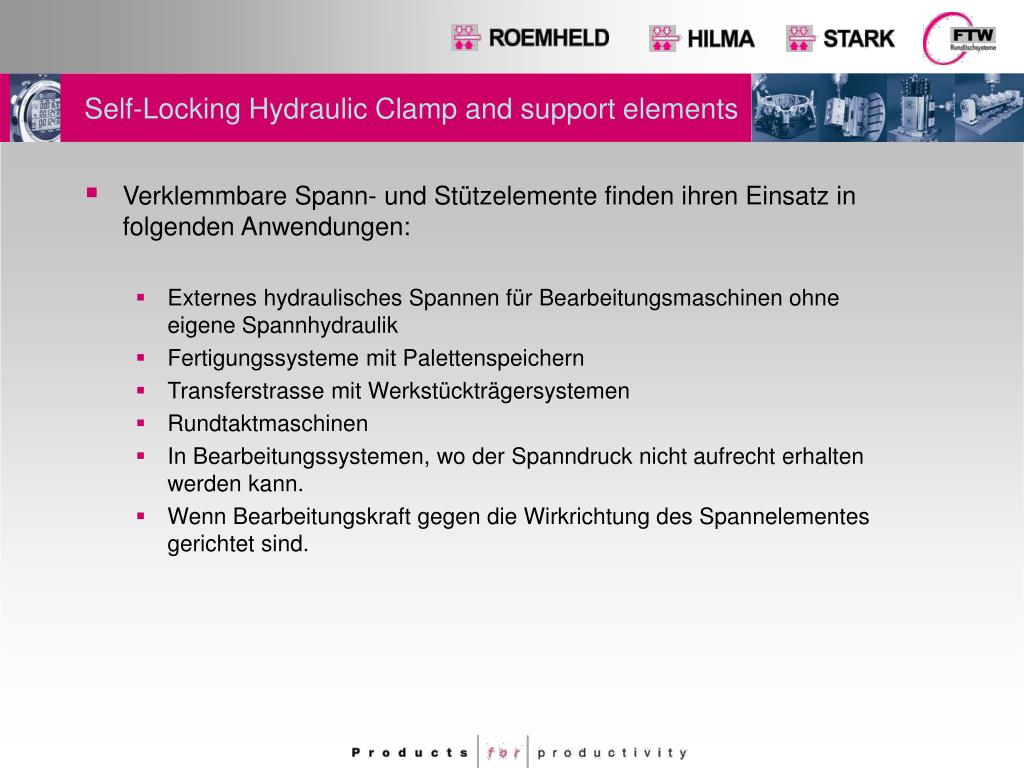

  2. Self-Locking Hydraulic Clamp and support elements • Verklemmbare Spann- und Stützelemente finden ihren Einsatz in folgenden Anwendungen: • Externes hydraulisches Spannen für Bearbeitungsmaschinen ohne eigene Spannhydraulik • Fertigungssysteme mit Palettenspeichern • Transferstrasse mit Werkstückträgersystemen • Rundtaktmaschinen • In Bearbeitungssystemen, wo der Spanndruck nicht aufrecht erhalten werden kann. • Wenn Bearbeitungskraft gegen die Wirkrichtung des Spannelementes gerichtet sind.

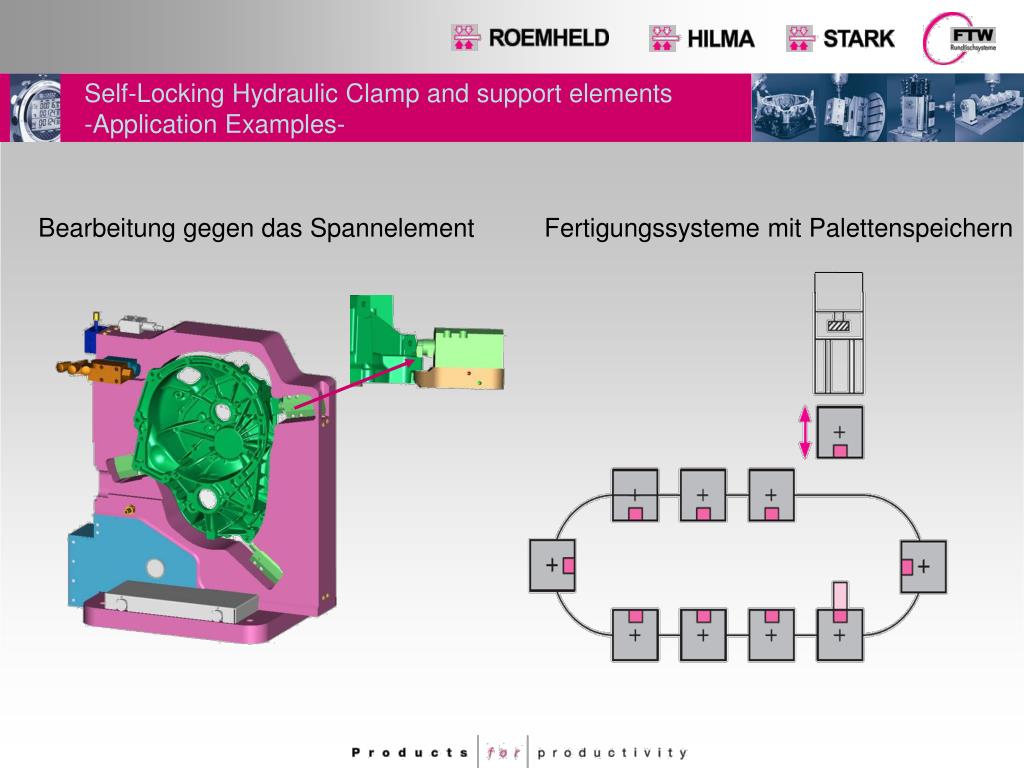

  3. Self-Locking Hydraulic Clamp and support elements -Application Examples- Bearbeitung gegen das Spannelement Fertigungssysteme mit Palettenspeichern

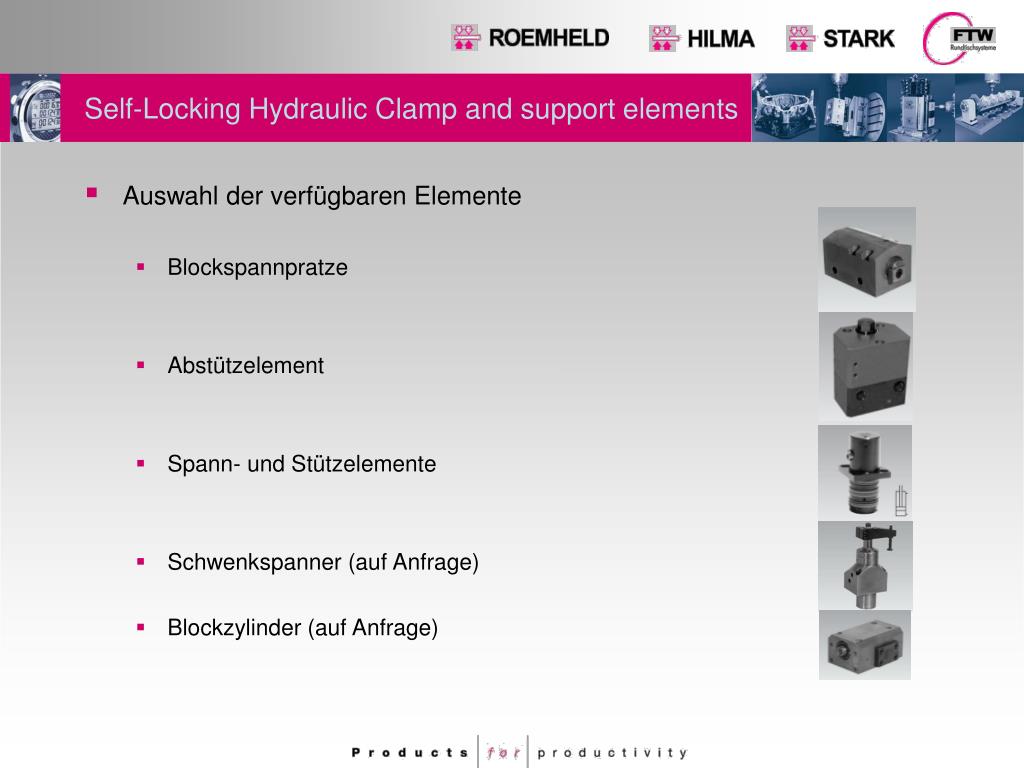

  4. Self-Locking Hydraulic Clamp and support elements • Auswahl der verfügbaren Elemente • Blockspannpratze • Abstützelement • Spann- und Stützelemente • Schwenkspanner (auf Anfrage) • Blockzylinder (auf Anfrage)

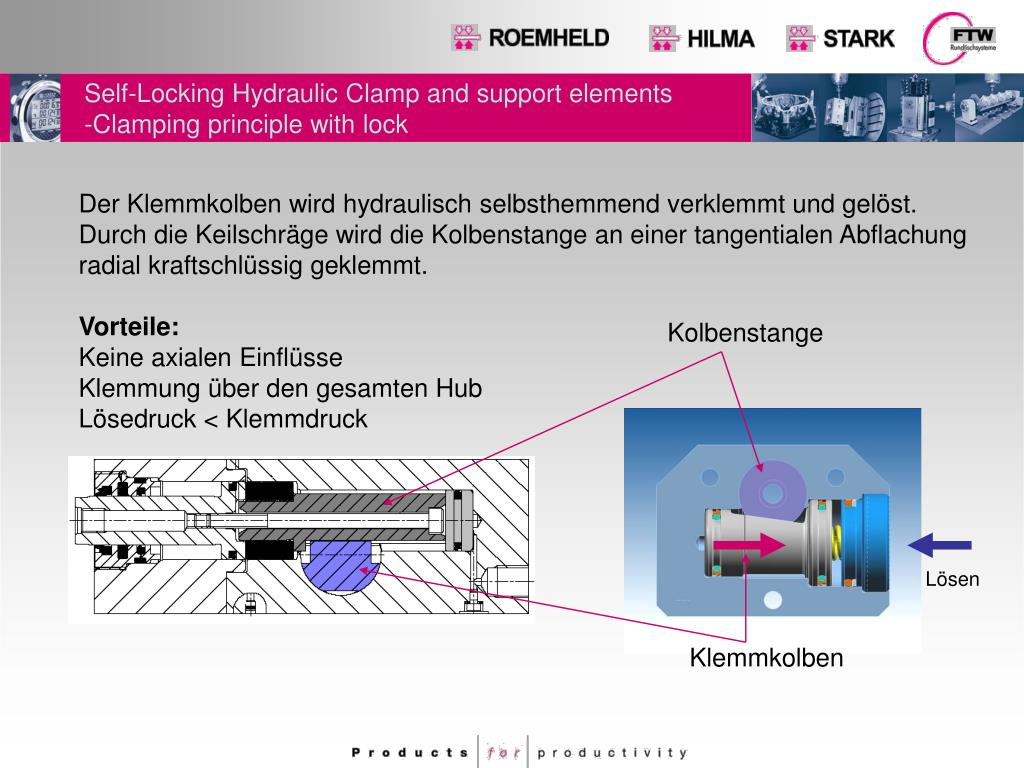

  5. Self-Locking Hydraulic Clamp and support elements -Clamping principle with lock Der Klemmkolben wird hydraulisch selbsthemmend verklemmt und gelöst. Durch die Keilschräge wird die Kolbenstange an einer tangentialen Abflachung radial kraftschlüssig geklemmt. Vorteile: Keine axialen Einflüsse Klemmung über den gesamten Hub Lösedruck < Klemmdruck Kolbenstange Lösen Klemmkolben

  6. Self-Locking Hydraulic Clamp and support elements -Comments- Schwenkspanner Blockzylinder Abstützelement

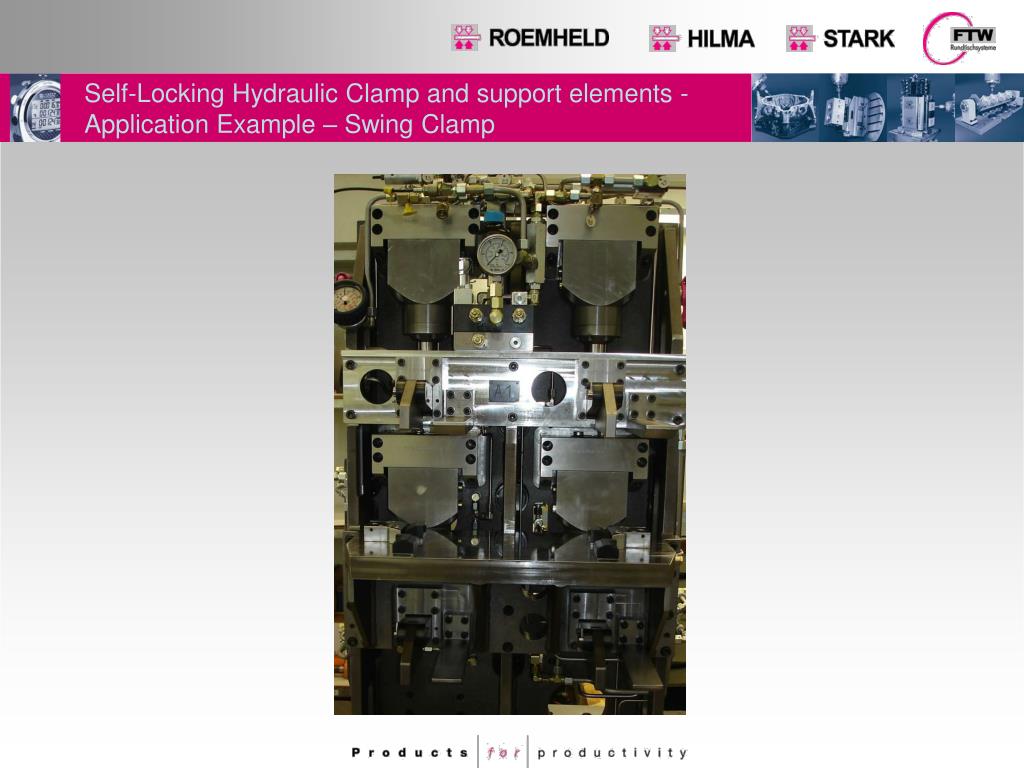

  7. Self-Locking Hydraulic Clamp and support elements -Application Example – Swing Clamp

  8. Self-Locking Hydraulic Clamp and support elements –Clamping principle with wedge action Der Klemmkolben wird hydraulisch verklemmt und gelöst. Durch die Keilschräge und die V-Nut wird die Kolbenstange kraft- und formschlüssig geklemmt. Vorteile: Großer Keilwinkel, somit relativ großer Hub Klemmung durch Formschluss Lösedruck < Klemmdruck Kolbenstange Lösen Klemmkolben

  9. Self-Locking Hydraulic Clamp and support elements –-principle of operation- Einsteckausführung Blockausführung

  10. Self-Locking Hydraulic Clamp and support elements –-Application Example-
