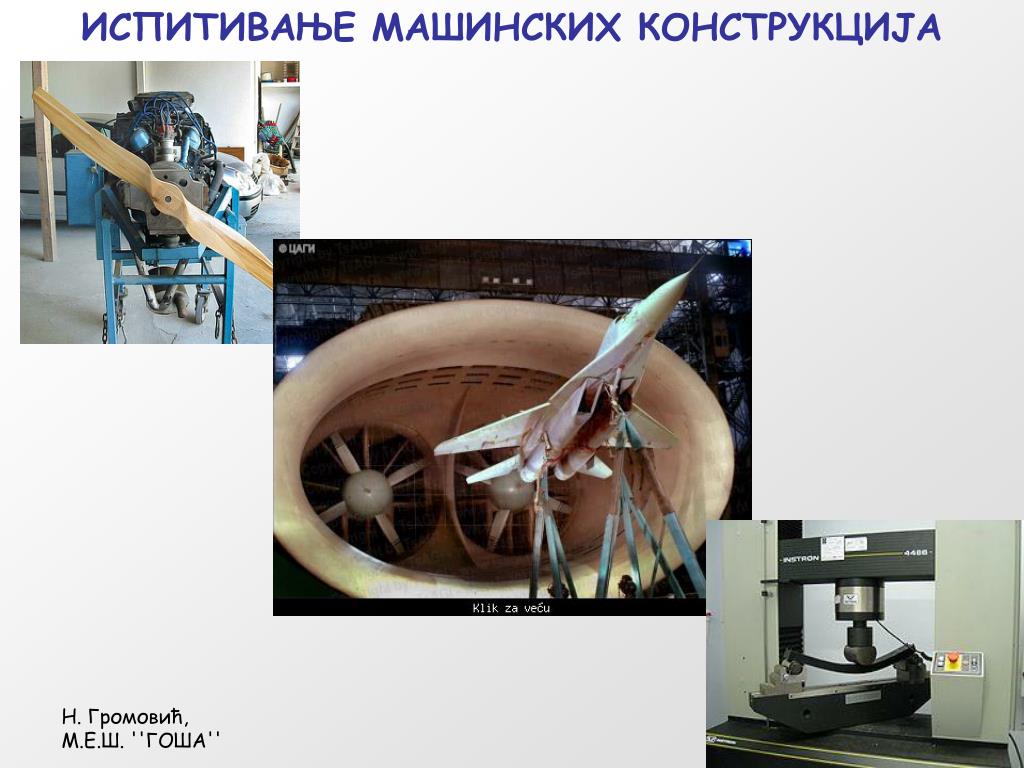

  1. ИСПИТИВАЊЕ МАШИНСКИХ КОНСТРУКЦИЈА

  2. ИСПИТИВАЊA??? МАШИНСКЕ КОНСТРУКЦИЈЕ ??? ИСПИТИВАЊА МАШИНСКИХ КОНСТРУКЦИЈЕ ??? ИСПИТИВАЊЕ МАТЕРИЈАЛА ?

  3. а данас ИСПИТИВАЊА: • НА КОРОЗИЈУ • ВИБРАЦИЈЕ • БУКЕ

  4. Исходи учења: • Да ученик наведе карактеристике које се утврђују испитивањима • Опише поступке испитивања

  5. КОРОЗИЈА; ИСПИТИВАЊЕ ЗА РАД У КОРОЗИВНОЈ СРЕДИНИ КОРОЗИЈА ПРОМЕНЕ НА МАТЕРИЈАЛУ МАШИНСКОГ ДЕЛА НАСТАЛЕ УСЛЕД ХЕМИЈСКИХ ИЛИ ЕЛЕКТРОХЕМИЈСКИХ РЕАКЦИЈА!

  6. КОРОЗИЈА ПРОМЕНЕ НА МАТЕРИЈАЛУ МАШИНСКОГ ДЕЛА НАСТАЛЕ УСЛЕД ХЕМИЈСКИХ ИЛИ ЕЛЕКТРОХЕМИЈСКИХ РЕАКЦИЈА! • формирање оксидног слој типа оксидних љуспица које представљају извор концентрацијен апона • нежељено одвајање честица кроз формирање оксидног слоја • смањивање вредности механичких карактеристика

  7. Jeдна од подела корозије: • 1.) Према механизму деловања: • хемијска и електрохемијска корозија • 2.) Према изгледу корозијског напада • а) једнолика (општа) корозија и • б) локализирана корозија (пегаста, јамаста, тачкаста или јамичаста (pitting), • 3) Према корозивним срединама: • атмосферска корозија, • корозија у тлу, • корозија у електролитима и • неелктролитима • 4) Посебни облици корозије: • контактна корозија, • корозија због лутајућих струја, • корозија уз напрезање, • корозијско распуцавање уз напрезање ( Stress Corrosion Cracking), корозијски замор, • биокорозија и др.

  8. ИНТЕЗИТЕТ ПРОЦЕСА КОРОДИРАЊА самим тим и трајност машинског дела ЗАВИСИ ОД, • карактеристика материјала (хомогеност, структура) • карактеристика радне средине (висока концентрација воде (вода, магла, роса...)-металне констукције, водене паре-термопостојења,соли-бродоградња, гасови-возила, ...) • радних услова машинског дела (температура, притисак, проток)

  9. ПРВИ ЗНАЦИ КОРОЗИЈЕ СЕ ПОЈАВЉУЈУ НА СПОЉАШЊОЈ ПОВРШИНИ А ТАМО У И НАПОНИ НАЈВЕЋИ - САВИЈАЊЕ, УВИЈАЊЕ, ПРЕСЕЦИ СА КОНЦЕНТАЦИЈОМ НАПОНА...

  10. ПОСТУПЦИ ИСПИТИВАЊА МЕХАНИЧКИХ КАРАКТЕРИСТИКА МАШИНСКОГ ДЕЛА ЗА РАД У КОРОЗИВНИМ СРЕДИНАМА СУ СЛИЧНИ СТАНДАРДНИМ ИСПИТИВАЊИМА ИЗВОДЕ СЕ У АГРЕСИВНИМ СРЕДИНАМА

  11. Смитов дијаграм легираног челила за рад у лабораторијским условима (------) и за рад у воденој средини ( __________ )

  12. Имајући у виду да машински делови у агресивној средини имају знатно смањену динамичку чврстоћу, прати се стање корозије ради добјања информација о сепену кородираности и њеној брзини. За праћење се користе сонде за одређивање брзине или сензори осетљиви на кисеоник и водоник.

  13. Корозијска испитивања: • утврђивање интензитета и узрока корозијске активности, • избор, дизајн и оптимирање састава за заштиту од корозије. Испитивања се обично проводе према поступцима описаним међународним нормама.

  14. Утицај корозије цеви на поузданост рада термоенергетскогпостројења ЗАКЉУЧАК: 1. Код испитиваних и представљених узорака преовладава јамичаста и напонска корозија цеви, а наслаге су углавном смеша Fe2O3 и Fe3O4. 2. Код цеви код којих су се појавиле прскотинекао последица напонске корозије,постоји опасност од раста прскотина и лома цеви.

  15. ИСПИТИВАЊЕ ВИБРАЦИЈЕ И БУКЕ

  16.  Вибрације су механичке осцилације око референтног положаја  Могу бити деструктивне али и корисне  Вибрације машина су резултат динамичких сила покретних дијелова и изазивају трошење и оштећења

  17. ПРАВЕ ИНФОРМАЦИЈЕ О НИВОУ ВИБРАЦИЈЕ ДОБИЈАЈУ СЕ ИСПИТИВАЊЕМ РЕАЛНИХ МАШИНСКИХ КОНСТРУКЦИЈА НИВО ВИБРАЦИЈА НА РАЕЛНИМ МАШИНСКИМ КОНСТРУКЦИЈАМА ДОБИЈА СЕ МЕРЕЊЕМ ПОМЕРАЊА ИЛИ УБРЗАЊА ПОМЕРАЊА ПОМОЋУ ОДГОВАРАЈУЋИХ ИНСТРУМЕНАТА. ПОСЛЕДИЦА ВИБРАЦИЈА ЈЕ ПОЈАВА БУКЕ.

  18.  Величине којима се ’’мери’’ – оцењује вибрација:  померање: (м)  брзина: (м/сек.)  убрзање: (м/сек2)  1g = 9,80665 м/сek2

  19. МЕРНИ ЛАНАЦ ЗА МЕРЕЊЕ ВИБРАЦИЈА

  20. МЕРЕЊЕ ВИБРАЦИЈА Мерење машинских вибрација се спроводи на машинама, према степену и обиму њиховогоптерећења у току рада. Апарат за мерење машинских вибрација користи се у различитиминдустријама у којима су тешке машине носиоци рада под великим оптерећењем. На основу резултата добијених тестирањем могу да се предвиде евентуална оштећења ипотрошња машина, чиме се повећава продуктивност рада тих машина и обезбеђује сигурно радноокружење.

  21. Тестирањем машинских вибрација се добијају резултати за: · Мерење вибрација на путничким и теретним бродовимапремаISO6954 · Мерење на котрљајућим лежајевима · Мерење вибрација на возилима и другим вибрирајућимструктурама

  22. Испитивање вибрација пешачких мостова Границе осетљивости на вибрације у зависности од фреквенције (учестаности), убрзања и брзине вибрирања конструкције

  23. Мерач вибрација PCE-VT 204 детектује брзину, убрзање вибрација и померање, мери број обртаја(контактно или оптички), Мерач вибрација PCE-VT 204 се нарочито истиче захваљујући својој мултифункционалности. Виброметар прецизно мери три параметра вибрација, а такође може да се користи и као тахометар. Уређај, дакле може да се користи за тестирање вибрација мотора, мењача, брзина, точкова и сл., али и за мерење ротација машинских компоненти.
