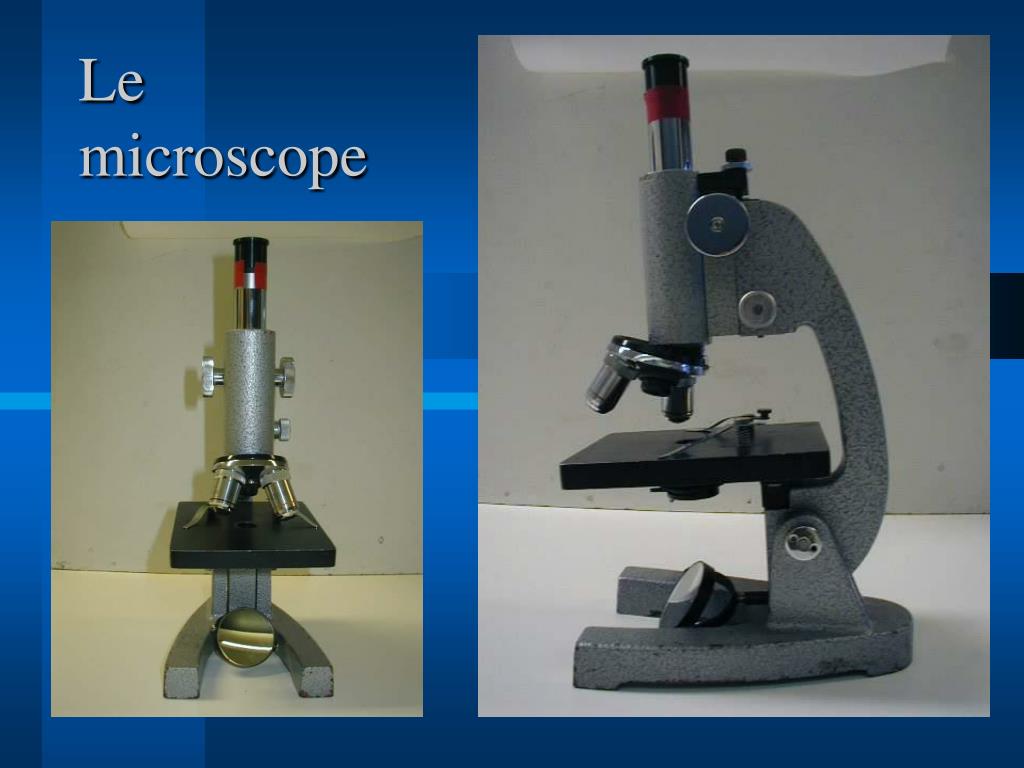

  1. Le microscope

  2. Éléments constitutifs : • un oculaire • Un objectif

  3. L ’objectif • C ’est une lentille convergente de courte focale (quelques mm) • Un objet placé à proximité de son foyer donne une image intermédiaire agrandie et renversée • Le grandissement de l ’objectif est noté g1 • Un dispositif de rotation permet de changer l ’objectif.

  4. L ’oculaire • C ’est une lentille convergente de plus grande focale (quelques cm) • Il sert de loupe en grossissant l ’image intermédiaire donnée par l ’objectif • Le grossissement de l ’objectif est noté G2

  5. O2 F ’2 F2 O1 F ’1 F1 Modélisation du microscope L ’objectif L ’oculaire

  6. Construction de l’image donnée par le microscope oeil oculaire B2 D Bo F3 F ’3 F2 Ao O2 A1 q’ q’ A2 F’2 objectif B1 F’1 O1 F1

  7. Caractéristiques d ’un microscope • L ’intervalle optique D • La latitude de mise au point • Le cercle oculaire • Le grossissement standard G

  8. D L ’intervalle optique D • C ’est la distance qui sépare le foyer image de l ’objectif du foyer objet de l ’oculaire • Cette distance est fixe : D 20 cm F 2 F ’1

  9. La latitude de mise au point • Un dispositif avec une vis micrométrique permet de régler la distance entre l ’objet et l ’objectif • En agissant sur la vis, on place l ’objet près du foyer objet de l ’objectif : l ’image finale est à l ’infini

  10. Le cercle oculaire • C ’est l ’image de l ’objectif à travers l ’oculaire. • L ’œil doit être placé au cercle oculaire pour recevoir toute la lumière émergente de l ’objet.

  11. Le grossissement standard G C ’est un nombre qui dépend : • Du grandissement g1de l ’objectif • Du grossissement G2 de l ’oculaire G= lg1l. G2 Il se calcule par la relation : Réalisé par T.BOIVIN - Octobre 2002
