  1. Ispitni transformator Tehnika visokog napona 2 Predavanja 2007

  2. Napajanje ispitnih transformatora iz mreže R V IT IO RT • RT-regulacioni transformator • V - Voltmetar za merenje napona na primarnoj strani • IT -ispitni transformator • R - otpornik za ograničenje struje kratkog spoja u slučaju preskoka • IO - ispitni objekat

  3. Napajanje ispitnih transformatora iz motor-generatorske grupe R G M IT IO RT V • RT-regulacioni transformator • IT -ispitni transformator • R - otpornik za ograničenje struje kratkog spoja u slučaju preskoka • IO - ispitni objekat

  4. Ispitna snaga transformatora S = wCU2 Kapacitivna snaga koju uzima objekar U - napon na objektu C - kapacitet objekta w- industrijska kružna učestanost 314 (1/s)

  5. Struja kratkog spoja kod proboja ispitnog objekta X R U1 U2=0 U = 1 I ks + 2 2 R X

  6. Zamenska šema ispitnog kola sa objektom X R C U1 U2 U1=primarni napon sveden na sekundarnu stranu U2=sekundarni napon X - reaktansa rasipanja ispitnog transformatora R - omska otpornost usled gubitaka C - kapacitet ispitnog objekta

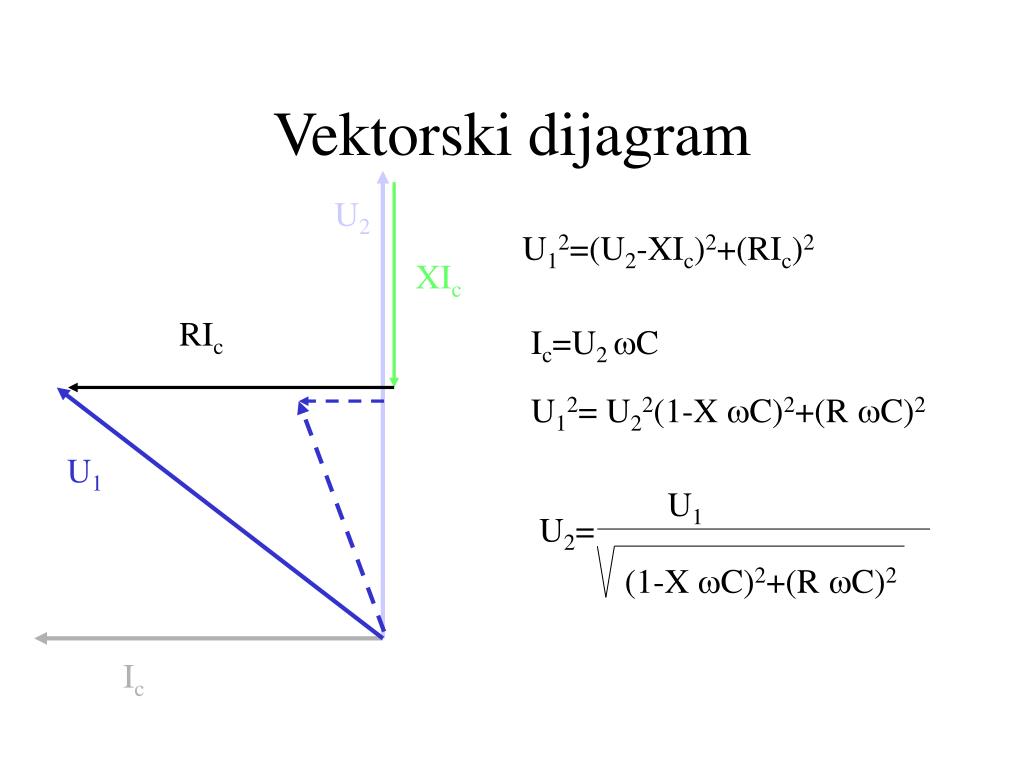

  7. Vektorski dijagram U2 U12=(U2-XIc)2+(RIc)2 XIc RIc Ic=U2 wC U12= U22(1-X wC)2+(R wC)2 U1 U1 U2= (1-X wC)2+(R wC)2 Ic

  8. Sprega dva ispitna transformatora Primari vezani paralelno, sekundari na red U2 U2 2U2

  9. Sprega dva ispitna transformatora uzemljena krajnja tačka U2 2U2

  10. Kaskadna sprega ispitnih transformatora I-izolacioni cilindar K-kućište transformatora K K 3U DU K DU DU 2U U I I

  11. Snimak ispitivanja naizmeničnim naponom

  12. Serijsko rezonantno kolo

  13. Izlazni napon serijskog rezonantnog kola

  14. Paralelno rezonantno kolo

  15. Struja isptnog transformatora

  16. Kombinovano rezonantno kolo
