  1. A&T PLUS Ing. Tomáš Kopecký

  2. Technické školení • Solární panely • Tlakové • Netlakové • Trubicové (vakuové) • Ploché • Vakuové ploché

  3. Solární panely Solární panel tlakový trubicový (vakuový)

  4. Solární panely Solární panel tlakový plochý

  5. Solární panely Solární panel netlakový trubicový (vakuový)

  6. Solární panely

  7. Srovnání Plochý vs. Trubicový • Pro provoz potřeba velmi dobré světelné podmínky (-) • Při poškození výměna celého kolektoru (-) • V zimním období se rychle zbavují námrazy a sníh snadno sklouzne z hladké rovné plochy (+) • Životnost (-) • Pracují i při nižším osvitu, difuzním záření a v zimě (celoroční provoz) (+) • Při poškození možná výměna jedné trubice (+) • V zimním období zůstává na trubicích déle námraza v důsledku minimálních tepelných ztrát. Sníh vzhledem k tvaru kolektoru zůstává ve spodní části a zakrývá osvitovou plochu (-)

  8. Srovnání Tlak vs. Netlak • Klasický způsob (všichni jej znají) každý projektant, při dodržení zásad použití správných komponent téměř nelze udělat chybu při montáži (+) • Při poškození vedení unikne ze systému tlak=nutný servis (-) • Jednou za čas nutnost výměny nezámrzné směsi=servis (-) • Nutnost použití spousta bezpečnostních komponent (pojistný ventil, expanzní nádoba, nemrz. směs, hydraulická brzda, odvzušňovací ventil, měď. Vedení, spec. Izolace => Cena systému (-) • Instalaci nutno přizpůsobit místním podmínkám (v nezatepleném prostoru vést potrubí ve spádu (-) • Lepší cena kolektorů i dalších komponent (vedení, …) (+) • Není nutno použít spoustu věcí, běžných pro tlak. systémy (+) • Jednoduché spuštění systému (automatické = žádné odvzušňování) (+) • Systém je funkční i když dojde k defektu na vedení (netěsnost) • Při prasknutí uniká pouze voda ne nemrz. Směs

  9. Energie ze slunce

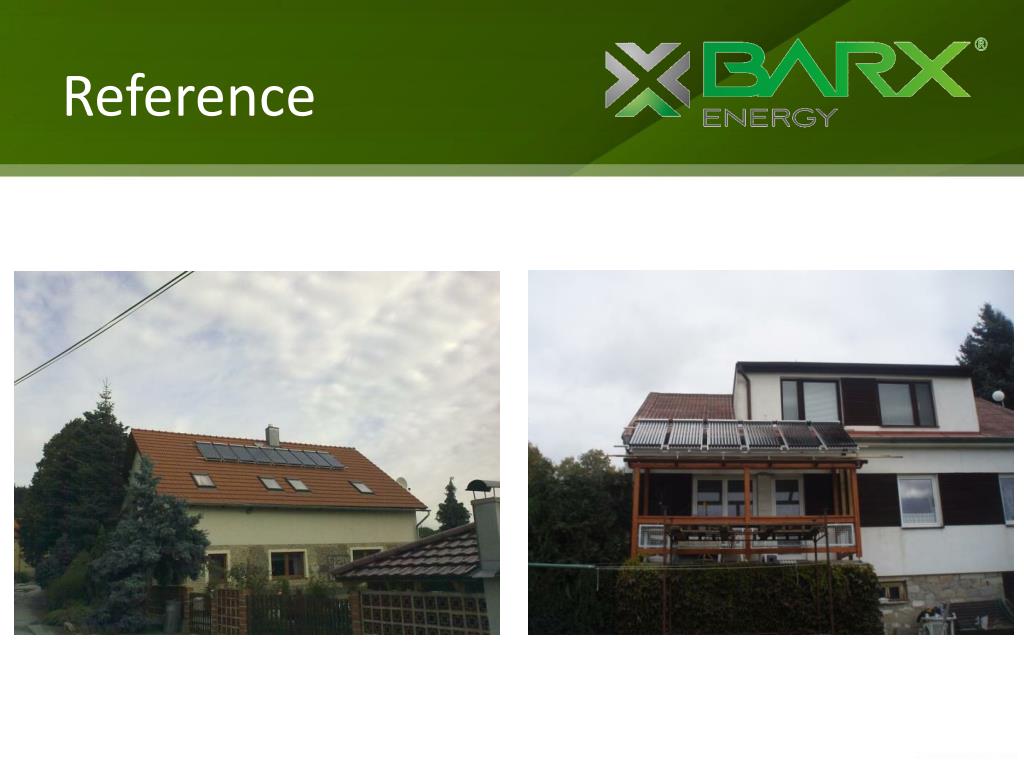

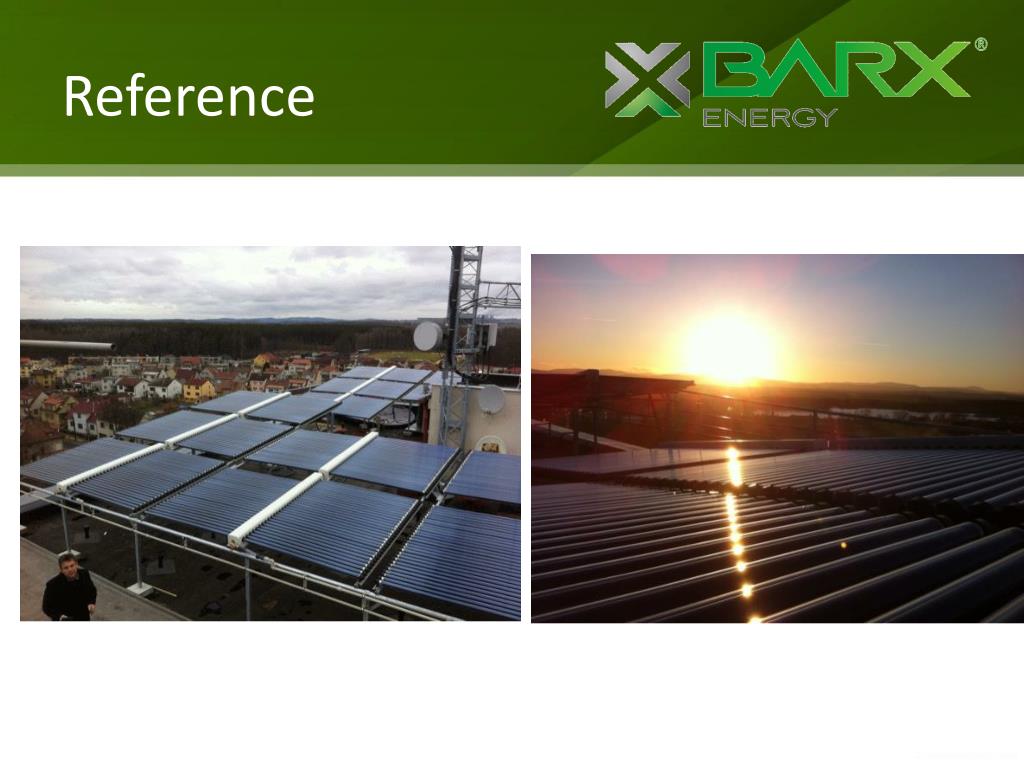

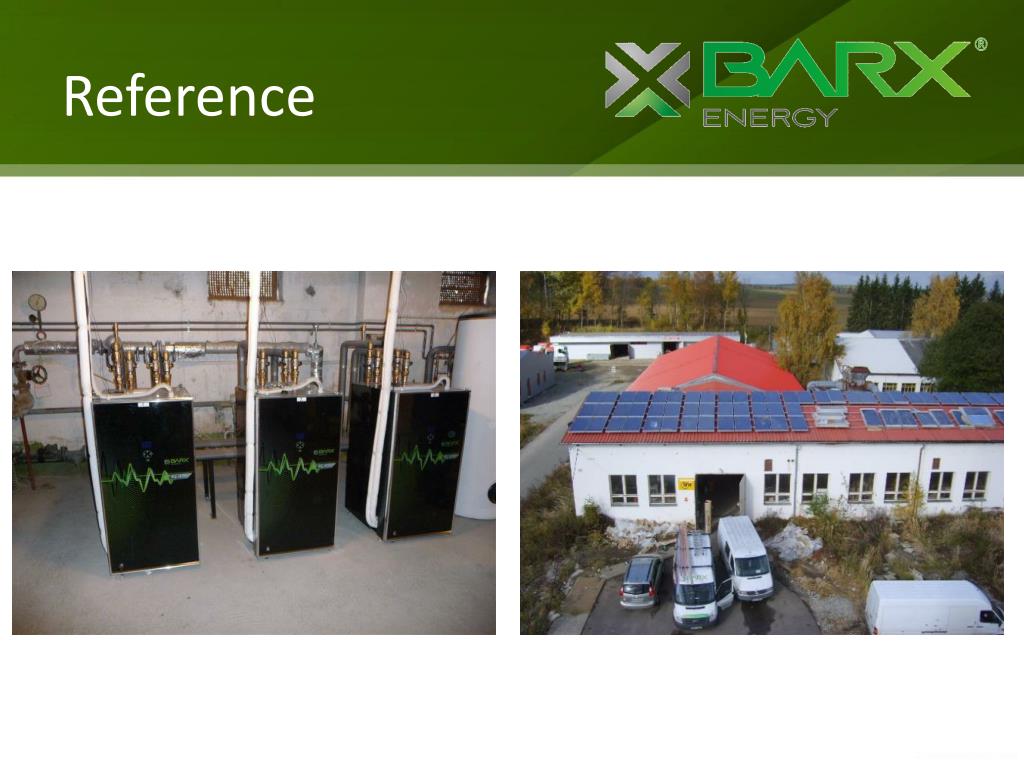

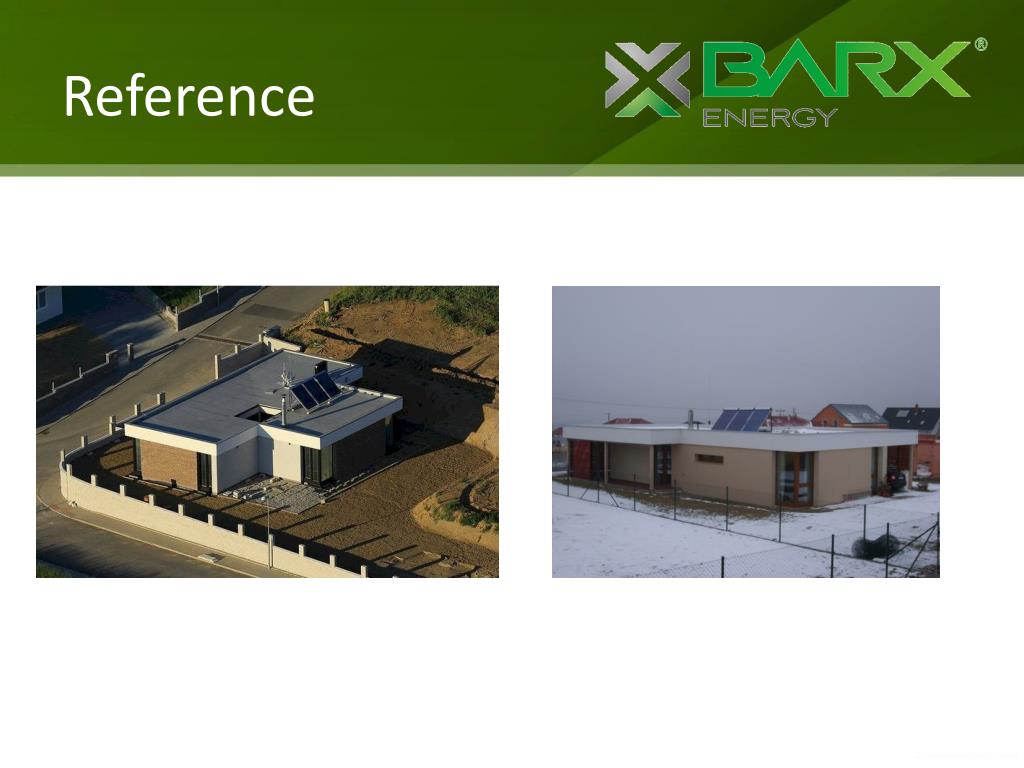

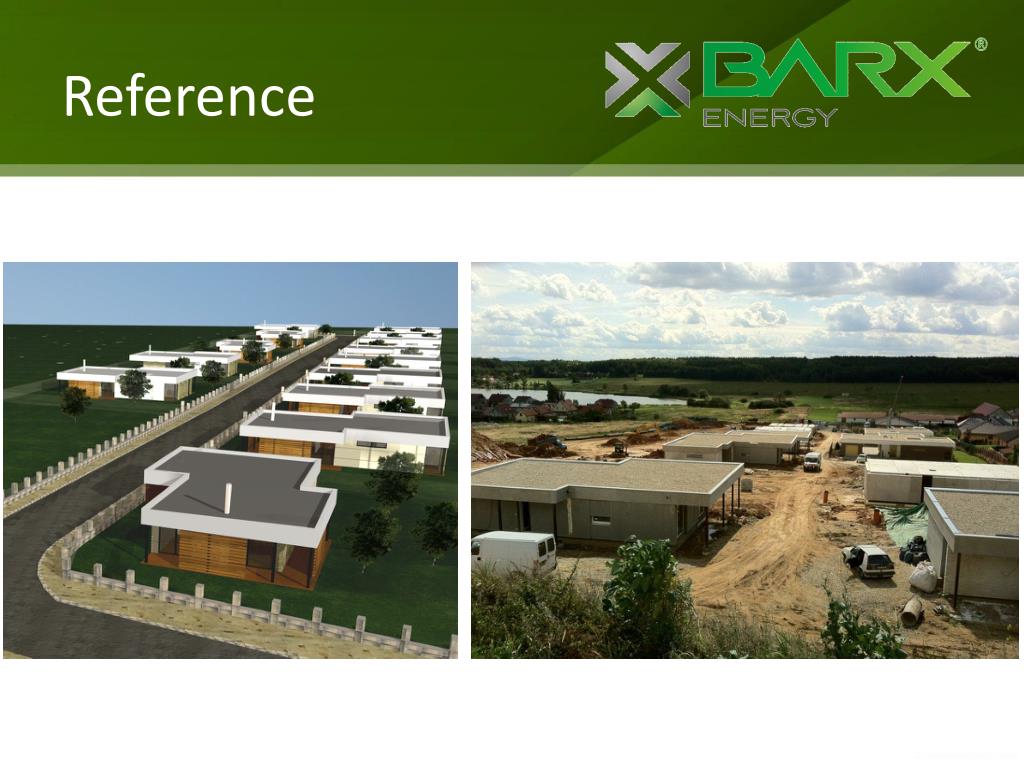

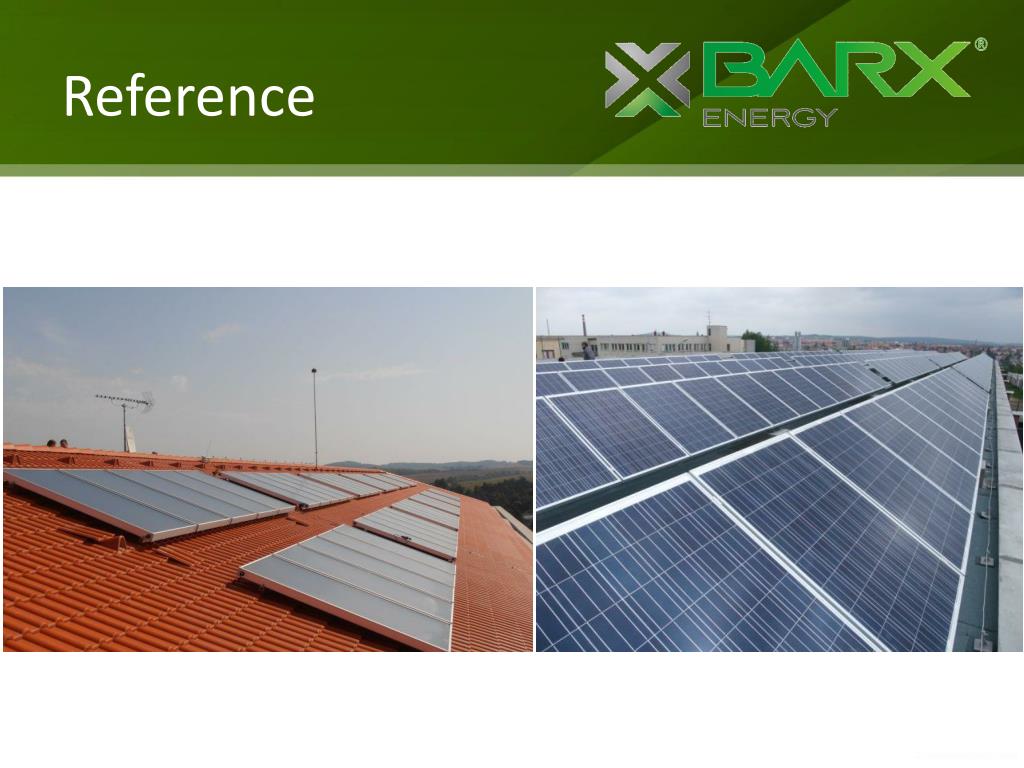

  10. Reference

  11. Reference

  12. Reference

  13. Reference

  14. Reference

  15. Reference

  16. Reference

  17. Reference

  18. Reference

  19. Reference

  20. Regulace • Možnosti regulace

  21. Regulace • Řízení složitých kotelen (více zdrojů tepla, více spotřebičů – bazény, hotely, průmysl. aplikace) • Dálkový přístup přes internet (monitoring, optimalizace běhu, nastavení, záznam dat) • Měření spotřeb energií • Řízení procesů v domě (zalévání, žaluzie, atp.) • Senzory větru, teploty, deště, slunce, …

  22. Topné systémy • Solární systémy lze kombinovat s tepelnými čerpadly, kotly na tuhá paliva, elektrokotlem, plynovými kotly, i s CZT • U RD oblíbená varianta tepelné čerpadlo • U PD nově nabízíme i plynové kotelny

  23. Energie v ČR - EKOLOGIE • Záleží nám na tom, v jakém světě budou žít naše děti • V roce 2008 celková spotřeba energie 306.000 GWh • Pouze 5,83% je vyráběno pomocí OZE • Pouze 0,22% z uvedených 5,83% tedy 0,01% je vyráběno pomocí solárně termických kolektorů • Celková sluneční energie, která dopadá na území ČR každý rok je cca 78.000.000 GWh • Celkem by tedy spotřebujeme jen 0,39% dopadlé energie (resp. stačilo by nám cca 300 km2 plochy)

  24. Solární systémy • Mají v ČR solární systémy pro ohřev TV a topení smysl bez dotací? • Situace panelových domů • Často špatné zkušenosti s instalacemi solárních systémů (ploché kolektory)

  25. Solární systémy • Budou dotace? Počkat? • Financování systému? • Návratnost investice?

  26. Solární systémy • Nabídka instalace solárního systému ZDARMA! • Garantovaná úspora energií i peněz • Fixace ceny za teplo (už žádné zdražování) • Maximální využití střechy • Ekologické i ekonomické řešeníbez nutnosti investice

  27. Solární systémy • Instalace solárního systému ZDARMA! • Platba za vyrobené teplo panelový dům -> BARX

  28. Příklad • Panelový dům 8 pater, 32 bytů, 2600 m2 • Spotřeba tepla na vytápění 190 MWh = 700 GJ • Spotřeba tepla na ohřev TV 135 MWh = 475 GJ • Průměrná cena tepla v roce 2011 530 Kč (480 Kč/GJ bez DPH) • Roční platba za energie 625 000 Kč (565 000 Kč bez DPH) • Instalace solárního systému pro pokrytí cca 50%energií pro ohřev TV • Parametry solárního systému: • 100 m2 absorpční plochy (cca 200 m2 plochy na střeše domu) • 6 m3 akumulačních nádrží • Vakuové kolektory s vyšší účinností a lepším celoročním využitím • Regulace s internetovým připojením – možnost sledovat chování systému online • Automatický bezúdržbový systém s celoročním provozem • Roční produkce energie 57 MWh = 206 GJ / 110 000 Kč (100 000 Kč bez DPH)

  29. Chování systému

  30. Vizualizace

  31. Vizualizace

  32. Vizualizace

  33. Vizualizace

  34. Vizualizace

  35. Vizualizace

  36. Situace na trhu • Bezkonkurenční systém na trhu. • Běžná cena solárních systémů na trhu je cca 13 – 18 tis. Kč za instalovaný 1m2 solárního pole. (100 x 15 = 1,5 mil Kč) • Projekt nepotřebuje pro své fungování dotace ani umělou podporu. Díky tomu mu nehrozí zastavení či změna parametrů v budoucnu. Případná dotace může systému jen pomoci. • Současná politika ceny tepla (prolomení těžebních limitů uhlí, nedostatek biomasy) polemizuje s mnohem většími čísly. • Např. teplárna v Č. Budějovicích zdražila teplo v roce 2011 o 9,24% oprotiroku2010.

  37. Systém BARX • Smlouva o prodeji tepla za zvýhodněnou cenu. • Cenu tepla je možné stanovit na počátku • Cena od 50 Kč/GJ • Zpracování nezávazné nabídky zdarma • Po určité době přechod vlastnictví solárního systému na majitele nemovitosti • Po celou dobu trvání smlouvy bezplatný servis systému (plná záruka) • Zodpovědnost za chod systému má BARX (a také zájem)

  38. Nabídka

  39. Úspora 530/GJ

  40. Úspora 530/GJ

  41. Úspora 50/GJ

  42. Úspora 50/GJ

  43. Plynové kotelny • Novinka 2012!!! • Kombinace solárního ohřevu a plynové kotelny • 100% pokrytí spotřeby tepla • Cena tepla 500-530Kč/GJ (téměř fixovaná) (průměr v roce 2012 583Kč/GJ, cca 10% růst) • DPH 2013 • Bez investic – okamžitá návratnost

  44. Příklad SOLAR • Panelový dům, 24 bytů, spotřeba tepla 356+400=756GJ • cena tepla 2012 583Kč/GJ => 440 000 Kč

  45. Příklad SOLAR + PLYN

  46. Plynové kotelny • Snaha max. pokrytísolárem (sice větší cena, ale stabilnější cena při růstu ceny plynu)

  47. Porovnání v čase

  48. www.barx.cz • Děkuji za pozornost
