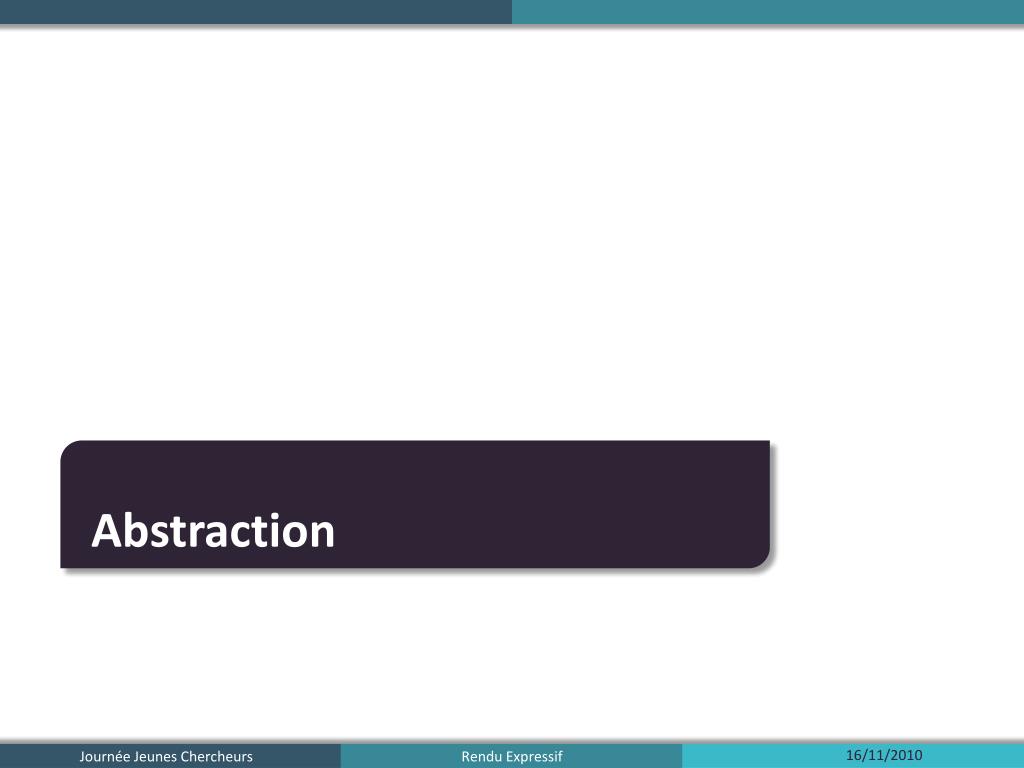

  1. Abstraction Journée Jeunes Chercheurs

  2. Abstraction • Mettre en avant l’information importante • Effacer l’information superflue • Illustrer l’information nécessaire et suffisante Journée Jeunes Chercheurs

  3. Plan • Simplification • Dessin au trait • Enrichissement • Applications: illustrations techniques • Evaluation Journée Jeunes Chercheurs

  4. Plan • Simplification • Dessin au trait • Enrichissement • Applications: illustrations techniques • Evaluation Journée Jeunes Chercheurs

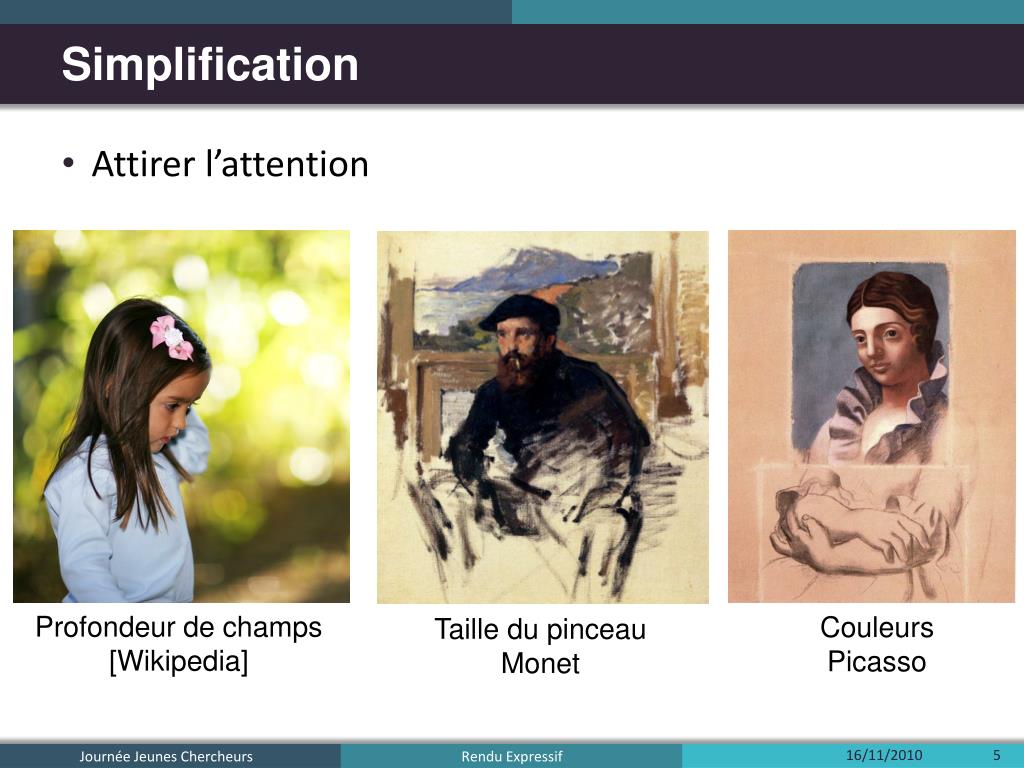

  5. Simplification • Attirer l’attention Profondeur de champs[Wikipedia] CouleursPicasso Taille du pinceauMonet Journée Jeunes Chercheurs

  6. Simplification • Simplification de photographiesDeCarlo and Santella, Stylization and Abstraction of PhotographsSIGGRAPH 2002 Journée Jeunes Chercheurs

  7. Simplification • Simplification de photographies[DeCarlo and Santella, Winnemoller et al., Orzan et al.] • Analyse multi-echelle • Enlever de plus en plus de détails • Combiner l’information a plusieurs échelles Journée Jeunes Chercheurs

  8. Simplification • Simplification de photographies[DeCarlo and Santella, Winnemoller et al., Orzan et al.] • Analyse multi-echelle • Enlever de plus en plus de détails • Combiner l’information a plusieurs échelles • Qu’est-ce qu’un détail? • Faible contraste (filtre bilatéral) • Faible taille (filtre morphologique) • Faible taille et contraste (flou gaussien) Journée Jeunes Chercheurs

  9. Plan • Simplification • Dessin au trait • Enrichissement • Applications: illustrations techniques • Evaluation Journée Jeunes Chercheurs

  10. Dessin au trait • Information complexe avec peu de primitives Cavandoli Picasso Matisse Journée Jeunes Chercheurs

  11. Dessin au trait • A partir de model 3DDeCarlo et al., Suggestive Contours for Conveying ShapeSIGGRAPH 2003 Journée Jeunes Chercheurs

  12. Dessin au trait • A partir de model 3D[DeCarlo et al., Judd et al., Kolomenkin et al.] • Propriétés de courbure • Extrema (crètes et vallées) • Zeros de courbure dans la direction de vue (suggestive contours) Journée Jeunes Chercheurs

  13. Dessin au trait • A partir de model 3D[DeCarlo et al., Judd et al., Kolomenkin et al.] • Propriétés de courbure • Extrema (crètes et vallées) • Zeros de courburedans la direction de vue(suggestive contours) • Beaucoup de définitions:laquelleest la bonne? Journée Jeunes Chercheurs

  14. Plan • Simplification • Dessin au trait • Enrichissement • Applications: illustrations techniques • Evaluation Journée Jeunes Chercheurs

  15. Enrichissement • Révéler les détails Journée Jeunes Chercheurs

  16. Enrichissement • Révéler les détails • A partir d’une imageFattal et al., Multiscale Shape and Detail EnhancementSIGGRAPH 2007 Journée Jeunes Chercheurs

  17. Enrichissement • Révéler les détails • A partir d’un modèle 3DRusinkiewicz et al., Exaggerated Shading for Depicting Shape and DetailSIGGRAPH 2006 Journée Jeunes Chercheurs

  18. Enrichissement • Révéler les détails • A partir d’un modèle 3DVergne et al., Light Warping for Enhanced Surface DepictionSIGGRAPH 2009 Journée Jeunes Chercheurs

  19. Plan • Simplification • Dessin au trait • Enrichissement • Applications: illustrations techniques • Evaluation Journée Jeunes Chercheurs

  20. Applications: illustration technique • Illustrer l’information nécessaire et suffisante • Dépend de l’application Instructions Vue en coupe Journée Jeunes Chercheurs

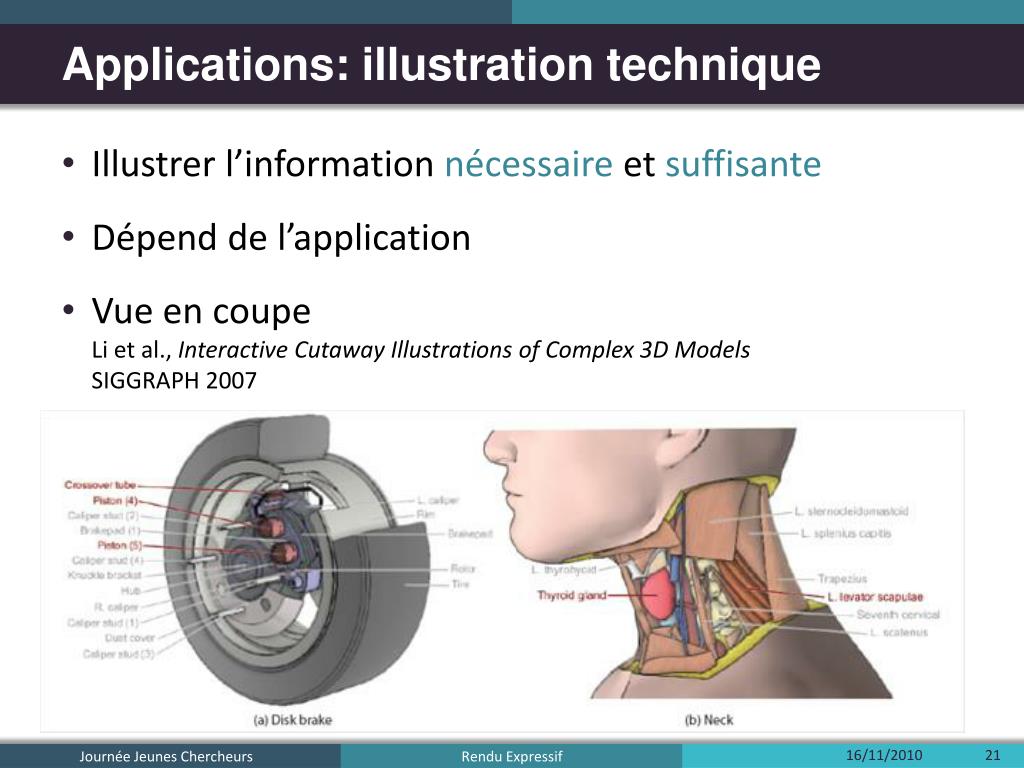

  21. Applications: illustration technique • Illustrer l’information nécessaire et suffisante • Dépend de l’application • Vue en coupeLi et al., Interactive Cutaway Illustrations of Complex 3D ModelsSIGGRAPH 2007 Journée Jeunes Chercheurs

  22. Applications: illustration technique • Illustrer l’information nécessaire et suffisante • Dépend de l’application • Instructions d’assemblageAgrawala et al., Designing Effective Step-By-Step Assembly InstructionsSIGGRAPH 2003 Journée Jeunes Chercheurs

  23. Applications: illustration technique • Illustrer l’information nécessaire et suffisante • Dépend de l’application • ItinérairesKopf et al., Automatic Generation of Destination MapsSIGGRAPH Asia 2010 Journée Jeunes Chercheurs

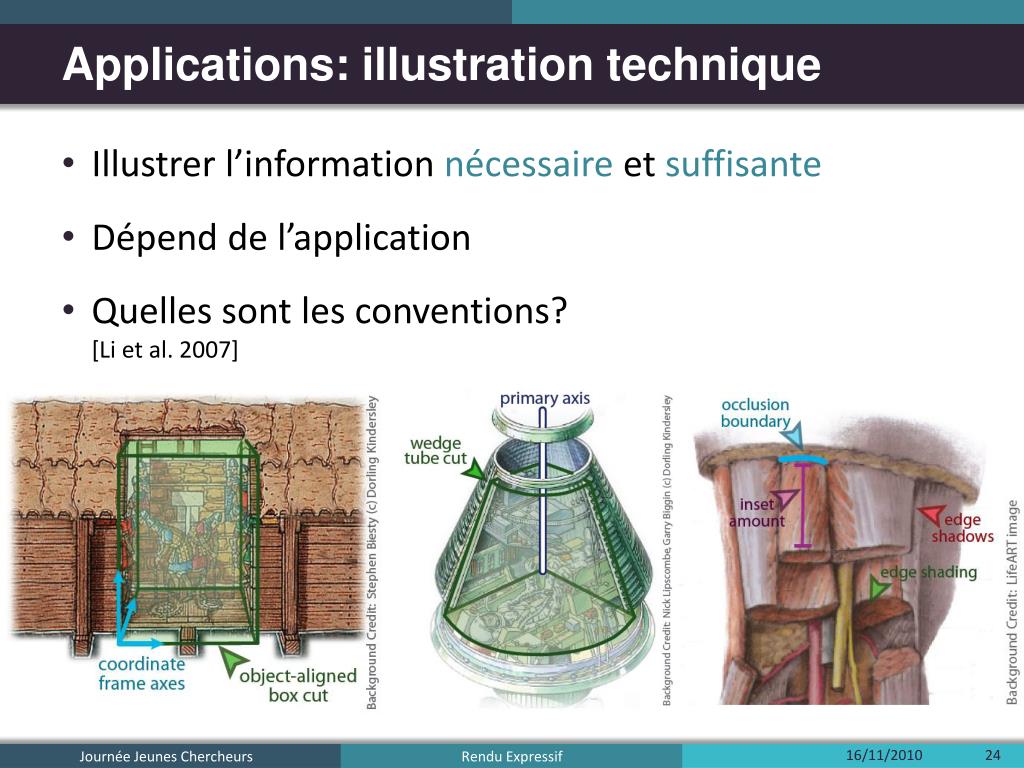

  24. Applications: illustration technique • Illustrer l’information nécessaire et suffisante • Dépend de l’application • Quelles sont les conventions? [Li et al. 2007] Journée Jeunes Chercheurs

  25. Plan • Simplification • Dessin au trait • Enrichissement • Applications: illustrations techniques • Evaluation Journée Jeunes Chercheurs

  26. Evaluation • Simplification • Attirer l’attention: eye trackingSantella et al., Visual Interest and NPR: an Evaluation and ManifestoNPAR 2004 Journée Jeunes Chercheurs

  27. Evaluation • Simplification • Vitesse de reconnaissance, mémoireWinnemoller et al., Real Time Video AbstractionSIGGRAPH 2006 Journée Jeunes Chercheurs

  28. Evaluation • Dessin au trait • Reconnaissance de formeCole et al., How Well do Line Drawings Depict Shape?SIGGRAPH 2009 Journée Jeunes Chercheurs

  29. Evaluation • Illustrations techniques • Exercice d’assemblageHeiser et al., Identification and Validation of Cognitive Design Principles for Automated Generation of Assembly InstructionsAdvanced Visual Interfaces 2004 Journée Jeunes Chercheurs

  30. Questions ? Journée Jeunes Chercheurs
