  1. UNIVERSIDADE DE SÃO PAULOEscola Superior de Agricultura “Luiz de Queiroz”Disciplina: Métodos Instrumentais de Analise Física do AmbienteProf. Dr. Sérgio Oliveira Moraes TÉCNICA DE REFLECTOMETRIA NO DOMÍNIO DO TEMPO (TDR) Aluno: Marlon G. Rocha Programa de Pós Graduação em Física do ambiente Agrícola

  2. INTRODUÇÃO • Finalidade de uso • A metodologia do uso da TDR foi desenvolvida, inicialmente, por Fellner Feldegg (1969); • Determinação da umidade e da variação de água no solo; • Época e quantidade a ser aplicada; • Tão importante como a precisão do método é a rapidez com que ele fornece os resultados.

  3. Principio de funcionamento • A técnica consiste em se medir o tempo de percurso de um pulso eletromagnético ao longo de um caminho, constituído por uma sonda, que pode apresentar uma ou mais hastes metálicas, de comprimento conhecido. Este tempo de percurso está relacionado com a constante dielétrica média (ka) do meio no qual a sonda guia é inserida.

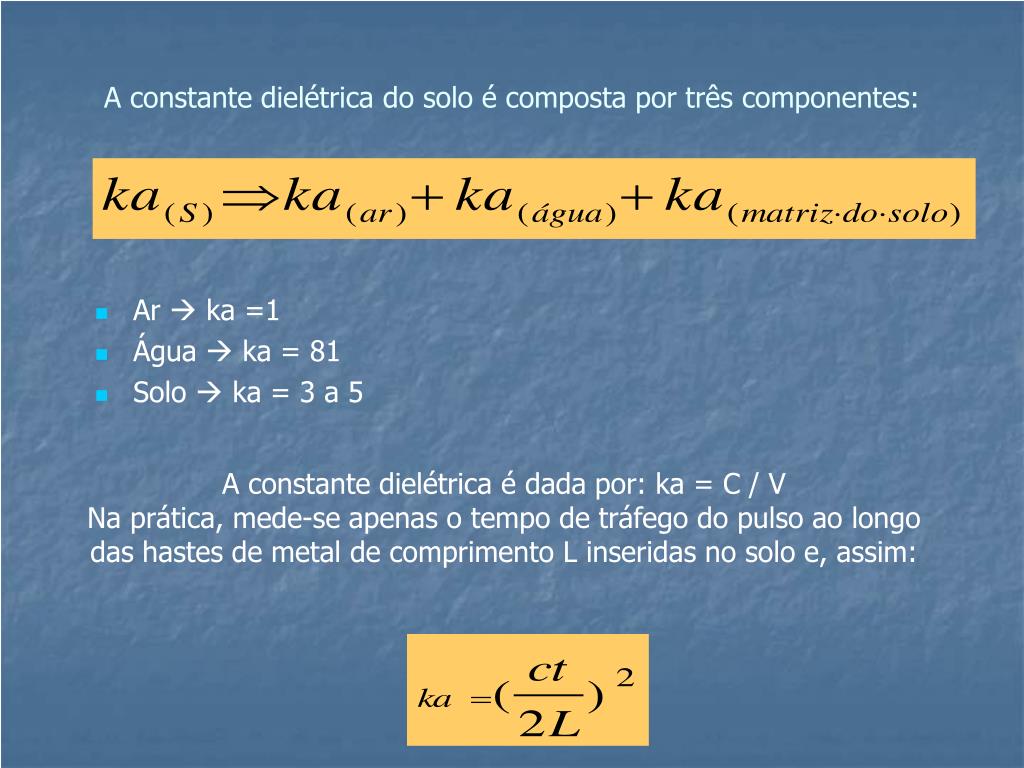

  4. A constante dielétrica do solo é composta por três componentes: • Ar  ka =1 • Água  ka = 81 • Solo  ka = 3 a 5 A constante dielétrica é dada por: ka = C / VNa prática, mede-se apenas o tempo de tráfego do pulso ao longo das hastes de metal de comprimento L inseridas no solo e, assim:

  5. Componentes do TDR

  6. Calibração da TDR • É necessário para obter uma boa relação entre a leitura do instrumento e a umidade do solo; • No campo: necessária para obter uma relação entre a leitura do instrumento e a umidade no solo. • Valores de umidade volumétrica será associado aos valores da constante dielétrica (ka).

  7. Obtenção da curva de calibração Valores de umidade volumétrica (UV) serão associados aos valores da constante dielétrica (Ka); Gerando, assim, a curva de calibração dos substratos um modelo polinomial do terceiro grau descrito por TOPP; UV = a Ka3 – b Ka2 + c Ka + d

  8. Instalação da sonda TDR

  9. Vantagens • É uma técnica não destrutiva; • Não utiliza radiação ionizante; • Alta exatidão na medida de conteúdo de água; • Pode-se fazer medidas, tanto no perfil horizontal como no perfil vertical do solo; • Portátil; • Permite o monitoramento contínuo e simultâneo em vários locais.

  10. Desvantagens • Custo elevado; • Sofre influência do meio (salinidade, óxidos de ferro, tipo e temperatura do solo); • Necessidade de calibração.

  11. Fontes consultadas • TEIXEIRA, C. F. A.; MORAES, S. O.; SIMONETE, M. A. Desempenho do tensiômetro, TDR e sonda de nêutrons na determinação da umidade e condutividade hidráulica do solo. Rev. Bras. Cienc. Solo, v.29 n.2, p.161-168, Mai/Abr. 2005. SERRARENS, Daniel, MACINTYRE, Jim L., HOPMANS, Jan W.et al. Calibração de sondas TDR de níveis múltiplos de profundidade, para umidade do solo. Sci. agric., Apr./Jun. 2000, vol.57, no.2, p.349-354. ISSN 0103-9016.

  12. Obrigado pela atenção
