  1. Conception Kicad Novembre 2009

  2. Concevoir une carte électronique • But : Avoir une carte fonctionnelle ! • Ne pas avoir à tout dessouder – ressouder  Conception Kicad

  3. Un logiciel : Kicad 4 modules Eeschema Cvpcb Pcbnew Gerbview Présentation coupe 2010

  4. Eeschema : éditeur de schéma Présentation coupe 2010

  5. 1ère étape : dessin • Pas besoin de se préoccuper du croisement des fils • Différentes bibliothèques de composants usuels déjà présentes • Si certains composants n’existent pas, on pourra les dessiner manuellement en expliquant pour chaque pin (patte) son utilité (pin d’alimentation, sortie ou entrée) Présentation coupe 2010

  6. Boutons utiles • Ajouter un composant • Add alims • Alimentations et masse • Addition de fils de connexion • Addition de symboles de non connexion • Par défaut, toute patte sur le dessin de définition devra être connectée • Suppression d’éléments Présentation coupe 2010

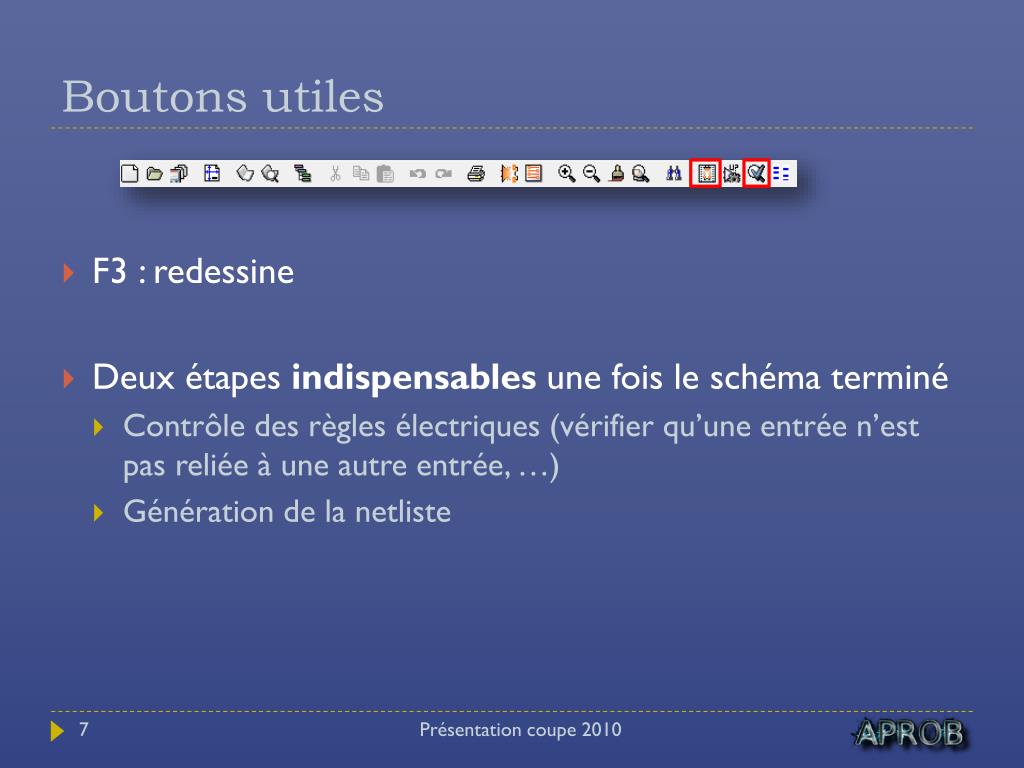

  7. Boutons utiles • F3 : redessine • Deux étapes indispensables une fois le schéma terminé • Contrôle des règles électriques (vérifier qu’une entrée n’est pas reliée à une autre entrée, …) • Génération de la netliste Présentation coupe 2010

  8. Cvpcb : association composants/modules Présentation coupe 2010

  9. Boutons utiles • Affichage de l’élément sélectionné • Attention, l’élément doit être sélectionné dans la colonne de droite Présentation coupe 2010

  10. Tableau des associations connues Présentation coupe 2010

  11. Pcbnew : éditeur de circuits imprimés Présentation coupe 2010

  12. 3ème étape : dessin réel • Éléments importantes : • Largeur des pistes (gros courants => pistes plus larges) • Disposition des pistes • Éviter les boucles (pistes faisant le tour de la carte), sinon interférences électromagnétiques. Présentation coupe 2010

  13. Boutons utiles • Contrôle des règles de conception • Ajouter pistes et via • Suppression d’éléments • 3D visu (inutile mais joli !) • Dimensions Présentation coupe 2010

  14. Gerbview : visualisateur Présentation coupe 2010

  15. Ajouter des librairies • Attention toutes les librairies ne sont pas présentes par défaut • Pour les ajouter : dans chaque MODULE • Préférences • Lib et rep • Insérer • Sauver config Présentation coupe 2010

  16. Fabrication • Générer le fichier souhaité • Le .brd est issu de Pcbnew (il contient tout ce qu’il faut) • Tracer en postscript A4 échelle 1 (les couches utiles) • L’envoyer à F. Mieyeville pour qu’il fabrique la carte Présentation coupe 2010

  17. Soudage • Après avoir commandé les composants, les souder sur les cartes • L’étain avec plomb est interdit (sauf dans l’enseignement) mais il est beaucoup plus solide Présentation coupe 2010

  18. Bibliographie – liens utiles • Tutoriel assez complet : • http://www.elektronique.fr/documents-pour-le-site/documentation/Tutorial-Kicad-FR.pdf • Site web : • http://www.elektronique.fr/logiciels/kicad/tutorial_kicad_prise_en_main.php Présentation coupe 2010

  19. MERCI ! APROB
