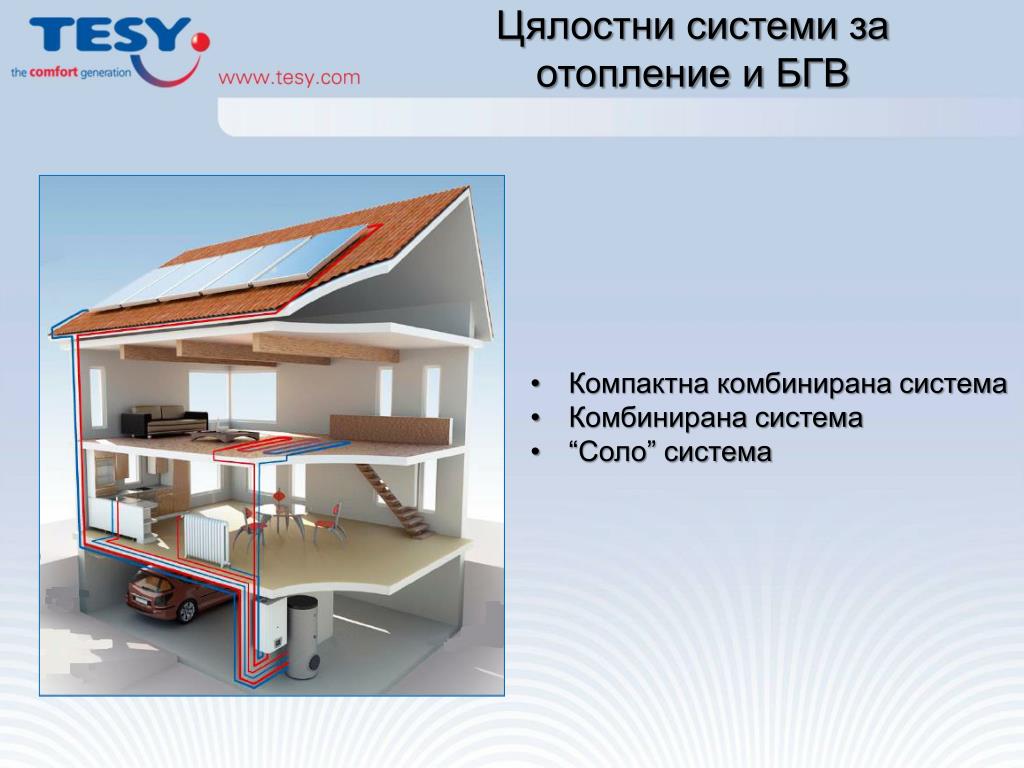

  1. Цялостни системи за отопление и БГВ • Компактна комбинирана система • Комбинирана система • “Соло” система

  2. Компактна комбинирана система

  3. Принципна схема на подвързване • Компактност - Надеждност - Упростеност: • Две независими системи съвместени в едно • Трипътен клапан - отсъства. • Допълнителни термосонди и окабелявания – няма. • Бойлер само с един топлобменник. • Изобилие на БГВ с комфортна температура по-всяко време без прекъсване. • Всяка сутрин – студен бойлер / изобилие от топла вода • По-ниски загуби през студените сезони • Приложимост: • Дебит на БГВ до ~12л/мин, “еднофамилна употреба”

  4. Основни компоненти • Газови котли: • Атмосферни • GBA24G01SN21 • GBA28G01SN21 • Кондензни: • KK HR 24/18 • KK HR 28/24 • KK HR 36/30 Соларни панели: SP 02 160 CS SP 02 220 CS SP 02 270 CS Диференциално соларно управление с модулиране на помпата ◄Смесителна и отклоняваща група (“двоен термостат”) Бойлери с индиректно подгряване: ЕV 9S 200 60 F40 TP EV 12S 300 65 F41 TP GCV 9S 100/120/150 ◄Хидравлична група ◄Разширителен съд

  5. Принцип на работа Подпомагане на котел с проточен топлообменник за БГВ При наличие на достатъчно слънчева енергия

  6. Смесителна и отклоняваща група Защита от изгаряния – 60оС - отсекател Защита от високи температури – деца над 50оС Patent application № BO2007A000760

  7. Сравнение Предлагано решение от ТЕСИ ООД Разпространена схема на инсталиране • ◄Предимства: • Липсват топлинни загуби през топлообменника на котела • Допълнителни икономии на газ • Удължава живота на компонентите на котела

  8. Пакетни предложения – компактна комбинирана система

  9. Комбинирана система

  10. Основни компоненти • Газови котли: • Атмосферни • GBA16G01SN11 • GBA24G01SN21 • GBA28G01SN21 • Кондензни: • KK HR 12 • KK HR 24/18 • KK HR 28/24 • KK HR 36/30 Соларни панели: SP 02 160 CS SP 02 220 CS SP 02 270 CS Диференциално соларно управление с модулиране на помпата ◄Трипътен клапан Бойлери с индиректно подгряване: ЕV 7/5 S2 200 60 F40 TP EV 10/7 S2 300 65 F41 TP GCV7/4S2 100/120/150 45 Термостатен смесител ► Разширителен съд Отоплител на твърдо гориво Хидравлични група

  11. Принцип на работа

  12. Система за 2 -3 човека

  13. Система за 3 – 4 човека

  14. Система за 4 – 5 човека

  15. Система за до 8 човека

  16. Пакетни предложения – комбинирана система

  17. “СОЛО” СИСТЕМА Соларни панели: SP 02 160 CS SP 02 220 CS SP 02 270 CS Термостатен смесител Хидравлична група Диференциално соларно управление с модулиране на помпата Разширителен съд Бойлери с индиректно подгряване: ЕV 9S 200 60 F40 TP EV 12S 300 65 F41 TP GCV15S803630A03TSP Електрически нагревател

  18. Пакетни предложения – “СОЛО” СИСТЕМА

  19. ІV. Диференциално управление “ELIOS Х3” • Основни характеристики: • Два изхода за регулиране на помпи • Възможност за включване на дебитомер – мощностни показания • Графично визуализиране на температурите за 24часа • Функция “охлаждане на солара” • Функция “против замръзване” • Функция “против блокаж на помпата” • 12 схеми на приложение • 6 термосонди • 3 високоволтови извода (два от които семисторни) • Възможност за избор на типа термосонди – NTC или Pt1000 • Възможност за монтаж на 0о; 90о; 180о; 270о; • Изключително функционален по възможноста да управлява помощно подгряване на БГВ с отоплител на твърдо гориво!!!

  20. Диференциално управление “ELIOS Х3” Основни параметри: • DT ON – (6оС) – активира помпата • DT OFF – (4оС) – спира помпата • DT MOD - (10оС) – модулира помпата, при нарастване на DT – увеличава оборотите. (препоръчително 8оС) • ST1 MAX - (60оС) – температура на зареждане на бойлера (препоръчително 80оС) • ST1 LIM (85оС) – температура при която помпата спира във всички случаи! (препоръчителна 90оС) • TC1 MAX - (120оС) – максимална температура на солара - при надвишаването и помпата циркулира с цел недостигането на TC1 LIM дори и ST1 да е надхвърлила ST1 MAX. Спира помпата при ST1 LIM! • COOL C1 – ON/OFF – активира функцията • TС1 LIM – (140оС) максимално допустима температура на колектора – спира помпата във всички случай – сигнал прегряване на екрана!!! • TС1 MIN - (10оС) – минимална температура на колектора – предпазва от ненужно включване на системата • LC1 MIN – ON/OFF – активира функцията! • TC1 NFR – (4оС) – температура на включване на помпата с цел предпазване от замръзване • NFR C1 – ON/OFF – активира функцията ВАЖНО! – функцията против замръзване е спомагателна – тя ще работи пълноценно само ако бойлера се загрява непрекъснато! Препоръчително е системата да е пълна с незамръзващ флуид отколкото да се поддържа бойлера топъл и обусловените от това загуби!

  21. Диференциално управление “ELIOS x3” – 12 схеми на управление
