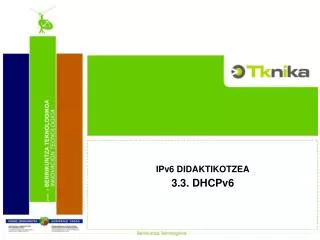

  1. IPv6 DIDAKTIKOTZEA 3.3. DHCPv6

  2. 3.3. DHCPv6 3.3. DHCPv6 3.3.0. Sarrera. DHCPv6 zerbitzaria sistema eragile hauetan: • 3.3.1. Ubuntu-Linux Server 9.10. • 3.3.2. Windows 2008 Server. • DHCPv6 bezeroa sistema eragile hauetan: • 3.3.3. Ubuntu-Linux 9.10 • 3.3.4. Windows XP. • 3.3.5. Windows 7.

  3. 3.3. DHCPv6 3.3.0. Sarrera • IPv6 helbideen konfigurazioa ikusiko dugu, LAN baten eskema honetarako DHCPv6 erabiliz:

  4. 3.3. DHCPv6 3.3.0. Sarrera • DHCPv6 zerbitzarirako bi aukera analizatuko ditugu: • Ubuntu-Linux Serverren oinarrituta DHCPv6 zerbitzari bat instalatu. • Windows 2008 Serverren oinarrituta DHCPv6 zerbitzari bat instalatu. • DHCPv6 bezeroetarako hiru sistema eragile analizatuko ditugu: • Ubuntu-Linux 9.10 bezeroa. • Windows XP bezeroa. • Windows 7 bezeroa. • Logikoa denez, banatu beharreko helbideen esparrua DHCPv6 zerbitzarian zehaztu beharko da.

  5. 3.3. DHCPv6 3.3. DHCPv6 zerbitzaria sistema eragile hauetan: • 3.3.1. Ubuntu-Linux Server 9.10.

  6. 3.3. DHCPv6 3.3.1. DHCPv6 zerbitzaria Ubuntu-Linux Serverren • Linuxen badira DHCPv6 zerbitzarien instalazioa garatzen duten zenbait proiektu. Batzuk geldituta daude, edo bertsioak hobetu egin behar dira, hala nola: • WIDE-DHCPv6, BSDrako eta Linuxerako KAME proiektuan garatua. • Fedora banaketarako DHCPv6 proiektua. • Dibbler. • Gure kasuan, Ubuntu-Linuxerako Dibbler erabiliko dugu. • Dibbler Tomasz Mrugalskik eta Marek Senderskik garatu zuten hasieran, eta egun linux zein windows plataformetan erabiltzen da.

  7. 3.3. DHCPv6 3.3.1. DHCPv6 zerbitzaria Ubuntu-Linux Serverren • INSTALAZIOA: Ubuntu-Serverren hau exekutatzen dugu: • sudo aptitude install dibbler server • Zerbitzaria pizten dugun guztietan DHCPv6 zerbitzaria hastea nahi dugun galdetuko digu. Ezetz esango diogu, probak egiteko nahiago dugulako zerbitzaria eskuz hastea. • Konfigurazio-fitxategi guztiak /etc/dibbler-en instalatuko dira. • Gainera, /var/lib/dibbler direktorioa dagoela ziurtatuko dugu, eta bertan idazteko baimenak ditugula. • Zerbitzariaren egoera ikusteko, hau exekuta dezakegu: • sudo dibbler server status • Hasiera batean, zerbitzaria geldituta egongo da.

  8. 3.3. DHCPv6 3.3.1. DHCPv6 zerbitzaria Ubuntu-Linux Serverren • KONFIGURAZIOA: /etc/dibblerren server.conf fitxategia editatzen dugu: • sudo nano /etc/dibbler/server.conf • Jakina, nahi dugun testu-editorea erabil dezakegu, hala nola vi, nano, gedit (instalatu badugu). • Konfigurazio-aukera ugari daude. Sarrera honetan errazena probatuko dugu. • Nolanahi ere, dibblerren agirietan aukera guztiak argi eta zehatz dokumentatuta daude. • Funtsean, bi modutan eslei dezakegu helbide-barruti bat:

  9. 3.3. DHCPv6 3.3.1. DHCPv6 zerbitzaria Ubuntu-Linux Serverren • pool minaddress-maxaddress (hasierako helbidea – amaierako helbidea) • pool address/prefix (helbidea eta aurrezenbakia erabiliz) • Gure /etc/dibbler/server.conf fitxategian honela geratuko da: • #.server.conf • iface eth0 { • class { • pool 2000::500-2000::600 • } • } • eth0-k helbideak banatzeaz arduratzen den interfazea zehazten du, eta class bidez banatu beharreko helbide-barrutiaren hasiera eta amaiera zehazten dugu. (Ausaz hautatu ditugu, barrutia beste edozein izan daiteke, jakina).

  10. 3.3. DHCPv6 3.3.1. DHCPv6 zerbitzaria Ubuntu-Linux Serverren • Orain dibbler zerbitzaria hasi eta helbide-banaketarekin hasiko da hori. • sudo dibbler-server start • Zerbitzaria hasita dagoela ikus dezakegu berriz exekutatzen badugu: • sudo dibbler server status • Kontuan izan behar dugu bezeroak modu askotan konfigura daitezkeela. • Horregatik, hurrengo ataletan bezero bakoitzaren konfigurazio-aukerak sistema eragile bakoitzean aztertuko dugu.

  11. 3.3. DHCPv6 3.3. DHCPv6 zerbitzaria sistema eragile hauetan: • 3.3.2. Windows 2008 Server.

  12. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • Windows 2008 server zerbitzarian instalatu ondoren, domeinu-kontrolatzaile bat eta DNS zerbitzari bat instalatzea ere komeni da. • Komando-interfazean dcpromo exekutatuz egin daiteke. • DHCPv6 instalatu aurretik DHCPv4 instalatu behar dugu, urrats hauek emanda: • InicioHerramientas administrativas --> Administrador del servidor. • Jarraian funtzio bat gehituko dugu: • Oharrak irakurriko ditugu: adibidez, guk IPv4 estatiko bat instalatu dugu zerbitzarian: 192.168.0.80

  13. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • DHCP zerbitzaria gehitzen dugu. • Sakontzeko, laguntza irakur dezakegu. • Windows 2008 Server zerbitzaria instalatzean egin dugun IPv4 konfigurazioa lortzen dugu. • Orain IPv4 esparru bat definitzen dugu, adibidez: • Sarea: 192.168.0.X • Maskara: 255.255.255.0 • Hasierako IP helbidea: 192.168.0.1 • Amaierako IP helbidea: 192.168.0.255 • Atebidea aukerakoa da, gure kasuan ondoren gehitu dezakegun router bat da.

  14. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • Grafikoki: • DHCPv4 zerbitzaria instalatuta dago.

  15. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • IPv6 esparrua konfiguratzen hasiko gara orain: • InicioHerramientas administrativasDHCP • IPv4 aktibo eta esparrua definituta dagoenean, IP6n kokatu, eta eskuin-botoiarekin esparrua gehitzen dugu: • Esparruko morroia exekutatu eta Siguiente sakatzen dugu. • Esparruari izena eta deskribapena ematen dizkiogu, adibidez: • Izena: TKNIKAIPv6 • Deskribapena: Windows 2008 Server DHCPv6 zerbitzaria. • Banatuko ditugun IPv6 helbideen aurrezenbakia hautatu behar dugu.

  16. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • Adibidez, gure fd00:1::1 erakunderako helbide lokal bakarren aurrezenbaki bat hautatzen dugu. • 2001:xxxx hasiera duten helbide orokorretarako esparru bat defini dezakegu, baina kasu honetan fd00:1::1/64 aurrezenbakia hautatzen dugu. • Kasu bakoitzean, sistemaren administratzaileak gehien interesatzen zaion esparrua hautatuko du. • Lehentasunak DHCPv6 zerbitzariak duen lehentasun-maila zehazten du. • Sare baten barruan DHCPv6 zerbitzari bat baino gehiago egon daitezke.

  17. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • Sare batean DHCPv6 zerbitzari bat baino gehiago badaude, bakoitzaren lehentasuna ezartzen da. 0 zenbakia IPv6 helbideak esleitzerakoan lehentasun handiena duena da.

  18. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • Baztertzeak (zerbitzariak banatzea interesatzen ez zaigun helbideak) gehitu nahi baditugu, orain egin behar da. Guk ez dugu baztertzerik gehituko oraingoz.

  19. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • Azkenik, kontzesioen iraunaldia adierazi behar dugu.

  20. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • Morroiak konfigurazioaren laburpen bat erakusten du eta amaitu dezakegu.

  21. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • IPv4ren kasuan, sare-moldagailuaren TCP/IP konfigurazioan kontzesioak ikusteko helbidea automatikoki lortzea adierazten den guztietan, nahikoa da IPv4 DHCP zerbitzarian helbide-kontzesioa aukerara joatea. Gure kasuan:

  22. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • IPv6ren kasuan, Windows XP eta Ubuntu-Linux bezeroentzat (oraingoz), beharrezkoa da DHCPv6 bezero bat instalatzea, hurrengo ataletan ikusiko dugun bezala. • Windows 7ren kasuan, bezeroa sistema eragilean bertan instalatuta dator. Windows 7n kontuan izan behar dugun bakarra sistemak duen Firewallaren konfigurazioa da, kasu batzuetan zerbitzariak helbide bat esleitzea eragozten baitu. • Bezeroak instalatu ondoren (aurrerago ikusiko dugunez), nahikoa da IPv6ko helbide-kontzesioa aukerara joatea, eta bezero bakoitzaren informazioa lortuko dugu.

  23. 3.3. DHCPv6 3.3.2. DHCPv6 zerbitzaria Windows 2008 Serverren • Amaitzeko, normalean, IP helbideak banatzeaz gain, zerbitzaria atebide lehenetsiak edo DNS zerbitzariak esleitzeaz arduratzen da. Aukera horiek esparru-aukerak barruan hauta daitezke:

  24. 3.3. DHCPv6 3.3. DHCPv6 bezeroa sistema eragile hauetan: • 3.3.3. Ubuntu-Linux 9.10.

  25. 3.3. DHCPv6 3.3.3. DHCPv6 bezeroa Ubuntu-Linux 9.10en. • Ubuntu 9.10en, IPv6ren konfigurazioa komando-moduan edo ingurune grafikotik egin daiteke. • Ingurune grafikoan Metodo automatikoa markatzen dugu:

  26. 3.3. DHCPv6 3.3.3. DHCPv6 bezeroa Ubuntu-Linux 9.10en. • Baina zerbitzari baten bidez DHCPv6 helbide bat lortzeko, ez da nahikoa adieraztea modu grafikoan IPv6 helbide bat automatikoki lortu nahi dugula. • Bezero bat instalatu behar dugu. Gure kasuan, dibbler instalatu eta probatuko dugu. Hau exekutatzen dugu: • sudo aptitude install dibbler-client • Konfigurazio-fitxategi guztiak /etc/dibbler-en instalatuko dira. • Gainera, /var/lib/dibbler direktorioa dagoela ziurtatuko dugu, eta bertan idazteko baimena dugula.

  27. 3.3. DHCPv6 3.3.3. DHCPv6 bezeroa Ubuntu-Linux 9.10en. • Ikusi bezala, dibblerren egoera ikusten dugu. • sudo dibbler-client status • Hasiera batean geldituta egongo da. • Gure interfazearen konfigurazio erraz bat egingo dugu /var/dibbler/client.conf fitxategia editatuz:

  28. 3.3. DHCPv6 3.3.3. DHCPv6 bezeroa Ubuntu-Linux 9.10en. • Gure interfazea konfiguratzeko iruzkin-markak kentzen ditugu (# kendu):

  29. 3.3. DHCPv6 3.3.3. DHCPv6 bezeroa Ubuntu-Linux 9.10en. • dibbler-client hasten dugu: sudo dibbler-client start • Arazorik ez izateko, sare-moldagailuak berrabiarazten ditugu:

  30. 3.3. DHCPv6 3.3.3. DHCPv6 bezeroa Ubuntu-Linux 9.10en. • Instalatutako zerbitzaria Ubuntu-Server 9.10 bada, eman digun IPv6 helbidea ikusiko dugu:

  31. 3.3. DHCPv6 3.3.3. DHCPv6 bezeroa Ubuntu-Linux 9.10en. • Windows 2008 Serverren kasuan: • client.conf fitxategiaren konfigurazioak konplexutasun-maila eta lortutako helbidearen aukerak zehaztuko ditu.

  32. 3.3. DHCPv6 3.3.3. DHCPv6 bezeroa Ubuntu-Linux 9.10en. • Ubuntu-Serverrek esleitutako helbidea orokorra izatea (2000::/3) eta Windows 2008 Serverrek esleitutakoa erakunde baten barruko pribatua (FD00::/8), ez da garrantzitsua. • Aukera ezberdinak ulertzerakoan argitasun handiagoa izan dadin erabaki dugu horrela.

  33. 3.3. DHCPv6 3.3. DHCPv6 bezeroa sistema eragile hauetan: • 3.3.4. Windows XP.

  34. 3.3. DHCPv6 3.3.4. DHCPv6 bezeroa Windows XPn. • Dakigunez, Windows XPko TCP/IPv6 aukera ezin da modu grafikoan konfiguratu XPn (SP3). • Prozesua berbera da DHCPv6 zerbitzaria Linux edo Windows izanda: • Windowserako dibbler bezeroa Internetetik deskargatzen dugu. Honelako fitxategi bat lortuko dugu: • Kasu honetan 0.7.2 bertsioa da. Softwarea instalatzea windowsen bezain erraza da.

  35. 3.3. DHCPv6 3.3.4. DHCPv6 bezeroa Windows XPn. • .exe exekutatu eta Next sakatzen dugu. • Dibbler-en GNU baimena onartzen dugu. • Instalatzeko direktorioa hautatzen dugu: c:\dibbler

  36. 3.3. DHCPv6 3.3.4. DHCPv6 bezeroa Windows XPn. • Windowserako dibblerren bertsio honek edozein ordenagailutan uzten digu DHCPv6 zerbitzaria instalatzen. • DHCPv6 server aukera desaktibatzen dugu, zerbitzari-funtzioetarako berariazko Ubuntu edota Windows 2008 Server zerbitzariak erabiliko ditugulako.

  37. 3.3. DHCPv6 3.3.4. DHCPv6 bezeroa Windows XPn. • Ikonoa eta programaren izena hautatzen ditugu. • Install sakatu eta ondorengo leihoak onartzen ditugu. • Amaitzean, dibbler zerbitzu gisa instalatuko da windows XPn. Kontsultatzeko: • InicioPanel de controlHerramientas administrativasServicios

  38. 3.3. DHCPv6 3.3.4. DHCPv6 bezeroa Windows XPn. • Sare-interfazearen konfiguraziorako, edozein testu-editore erabiliko dugu konfigurazioko c:\dibbler\client.conf fitxategia irekitzeko.

  39. 3.3. DHCPv6 3.3.4. DHCPv6 bezeroa Windows XPn. • Adierazitako lerroetan iruzkin-markak kentzen ditugu (# kentzen dugu) eta "Local Network Adapter" gure sare-moldagailuarekin ordezten dugu. Gure kasuan, "Conexión de área local". • Kontuan izan behar dira letra larriak/xeheak eta tiletak. • Konfigurazio hau oinarrizkoena da. client.conf fitxategia modu askotan konfigura daiteke. Dibblerren laguntza aztertuta aukeretan sakondu dezakegu. • Fitxategia gorde ondoren, konfigurazioa amaitu da.

  40. 3.3. DHCPv6 3.3.4. DHCPv6 bezeroa Windows XPn. • Ikus dezagun Ubuntu zerbitzarirako emaitza.

  41. 3.3. DHCPv6 3.3.4. DHCPv6 bezeroa Windows XPn. • Windows 2008 Serverren kasuan:

  42. 3.3. DHCPv6 3.3.4. DHCPv6 bezeroa Windows XPn. • Amaitzeko, zerbitzaritik helbidea lortzerakoan arazorik badugu, hauxe egin dezakegu: • Dibbler-client zerbitzua gelditu eta berriz hasi. • XPko ingurune grafikotik zerbitzua hasi/gelditu. • Komando-interfazetik: • c:\dibbler\dibbler-client stop • c:\dibbler\dibbler-client start • 2) Helbideak berritu, dakigun bezala: • netsh interface ipv6 renew

  43. 3.3. DHCPv6 3.3. DHCPv6 bezeroa sistema eragile hauetan: • 3.3.5. Windows 7.

  44. 3.3. DHCPv6 3.3.5. DHCPv6 bezeroa Windows 7n. • Windows 7k EZ du bezero bat instalatu beharrik DHCPv6 zerbitzari batetik IPv6 helbideak lortzeko. • Nahikoa da TCP/IPv6 protokoloaren konfigurazioan helbidea automatikoki lortuko dela adieraztea. • InicioPanel de controlRedes e InternetCentro de redes y recursos compartidosConexión de área localPropiedadesProtocolo de Internet versión 6 (TCP/IPv6).

  45. 3.3. DHCPv6 3.3.5. DHCPv6 bezeroa Windows 7n. • Ikus dezagun Ubuntu zerbitzarirako emaitza.

  46. 3.3. DHCPv6 3.3.5. DHCPv6 bezeroa Windows 7n. • Windows 2008 Serverren kasuan:
