  1. C M A Utilisation de MS Project 2007

  2. MS Project COURS N° 8 D. VALLETON - CMA - 08

  3. MS Project – Cours N° 7 • 1 - Création de barres • 2 – Planification des ressources • Définitions • Types de tâche • Affectation de ressources D. VALLETON - CMA - 08

  4. MS Project – Cours N° 8 • 1– Planification des ressources • Affectation de ressources • Ressources « Equipement » • Ressources « Matériel » • 2 – Sur-utilisation des ressources D. VALLETON - CMA - 08

  5. MS Project – Affectation ressources • Les ressources sont affectées aux tâches • de manière uniforme (la charge est répartie uniformément pendant la durée de la tâche) • de manière variable (la charge est variable selon les jours) D. VALLETON - CMA - 08

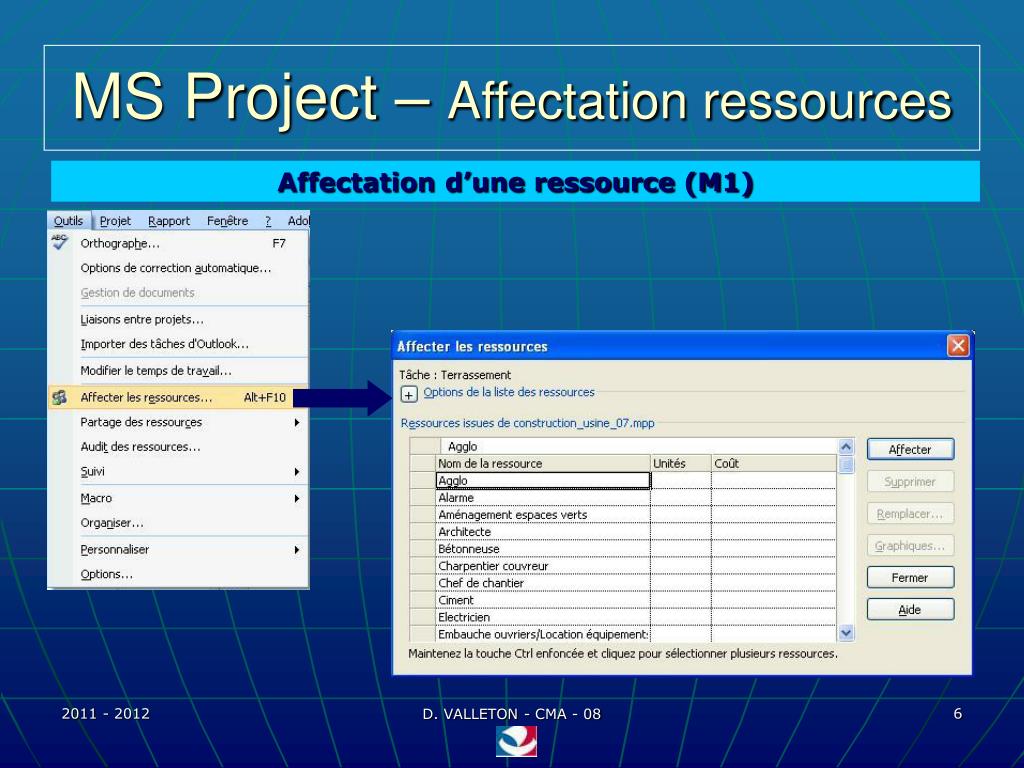

  6. MS Project – Affectation ressources Affectation d’une ressource (M1) D. VALLETON - CMA - 08

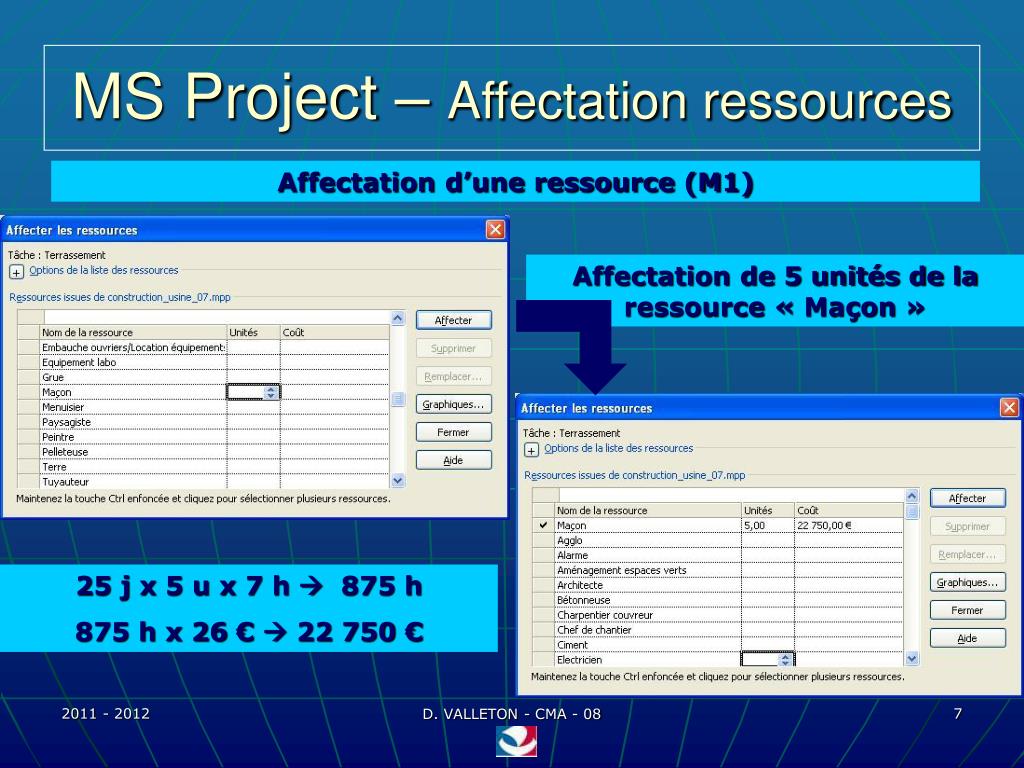

  7. MS Project – Affectation ressources Affectation d’une ressource (M1) Affectation de 5 unités de la ressource « Maçon » 25 j x 5 u x 7 h  875 h 875 h x 26 €  22 750 € D. VALLETON - CMA - 08

  8. MS Project – Affectation ressources Affectation d’une ressource (M1) Travail : Avril 2012  630 hMai 2012  245 h D. VALLETON - CMA - 08

  9. MS Project – Affectation ressources Affectation d’une ressource (M1) Affectation « Terrassement » : Avril 2012  630 hMai 2012  245 h D. VALLETON - CMA - 08

  10. MS Project – Affectation ressources Affectation d’une ressource (M1) Disponibilité « Maçon » :Avril 2012  20 x 7 x 5 - 630  70hMai 2012  19 x 7 x 5 - 245  420h D. VALLETON - CMA - 08

  11. MS Project – Affectation ressources Affectation ressources multiples (M1G) Affectation de 1 unité des ressources « Maçon », « Menuisier », « Peintre » D. VALLETON - CMA - 08

  12. Ctrl MS Project – Affectation ressources Affectation ressources multiples (M1G) Pas de nombre d’unité spécifié  1 Affectation de 1 unité des ressources « Maçon », « Menuisier », « Peintre » Uniquement, si même nombre d’unités D. VALLETON - CMA - 08

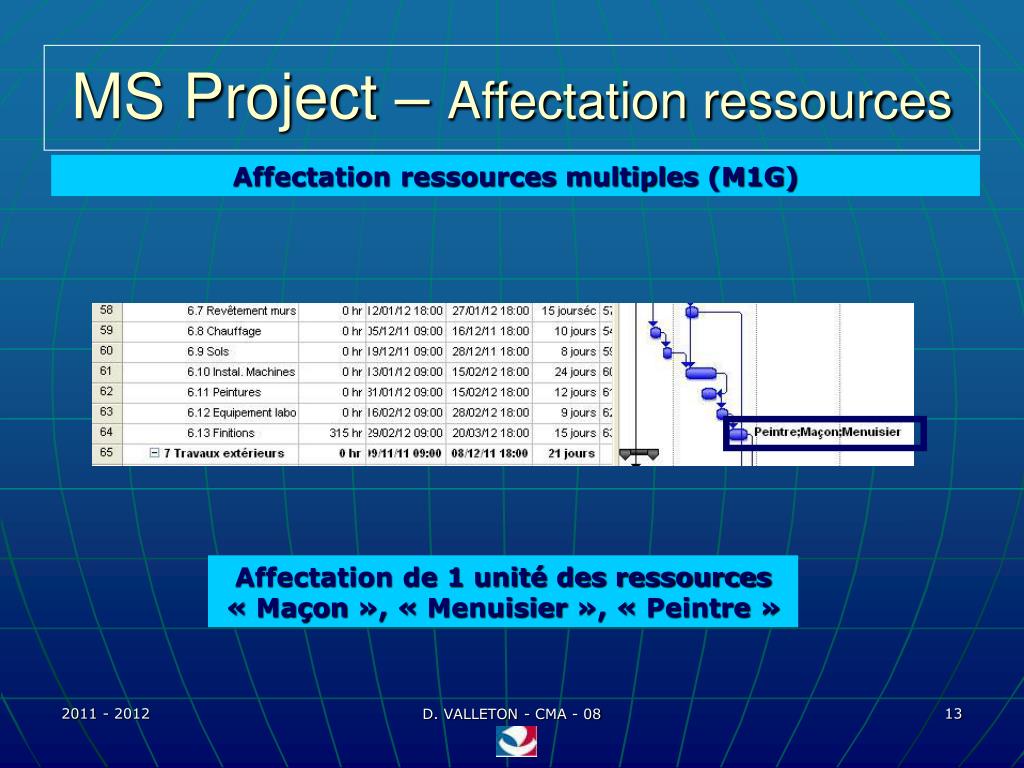

  13. MS Project – Affectation ressources Affectation ressources multiples (M1G) Affectation de 1 unité des ressources « Maçon », « Menuisier », « Peintre » D. VALLETON - CMA - 08

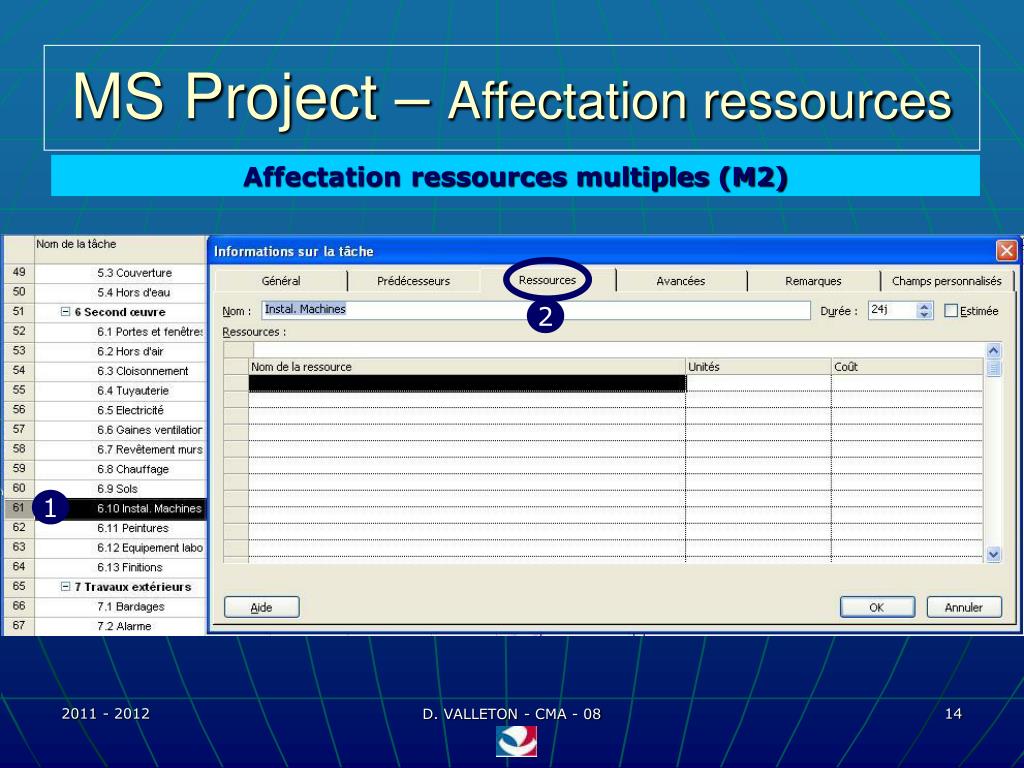

  14. MS Project – Affectation ressources Affectation ressources multiples (M2) 2 1 D. VALLETON - CMA - 08

  15. MS Project – Affectation ressources Affectation ressources multiples (M2) 1 2 D. VALLETON - CMA - 08

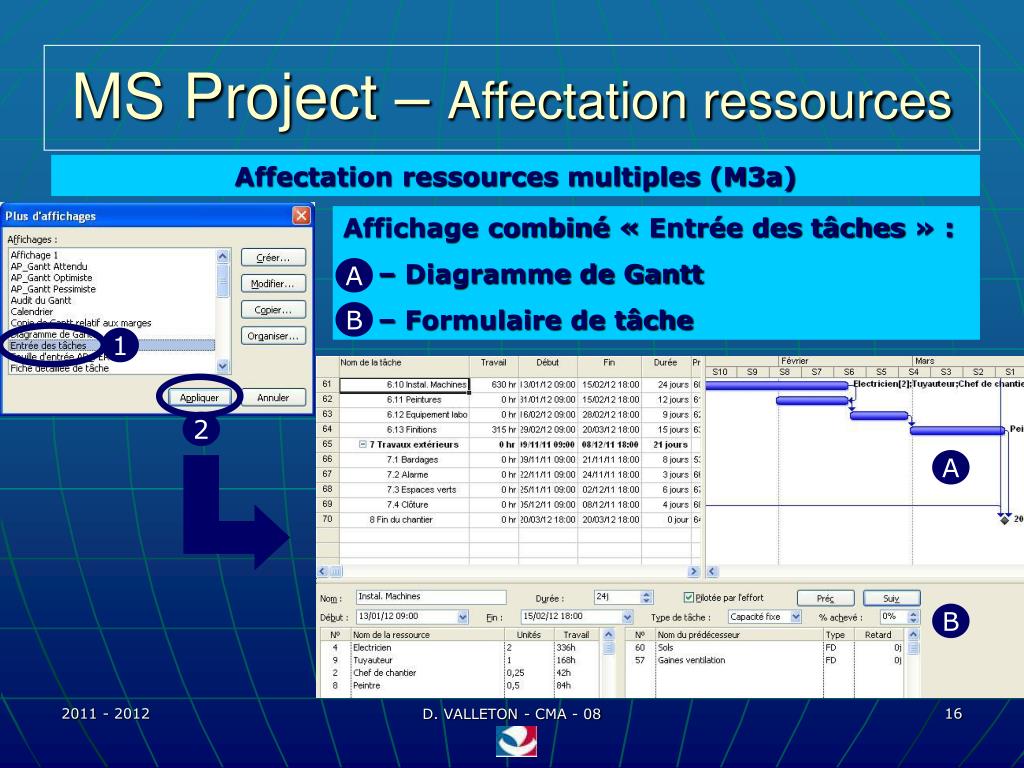

  16. MS Project – Affectation ressources Affectation ressources multiples (M3a) Affichage combiné « Entrée des tâches » : – Diagramme de Gantt – Formulaire de tâche A B 1 2 A 2 B D. VALLETON - CMA - 08

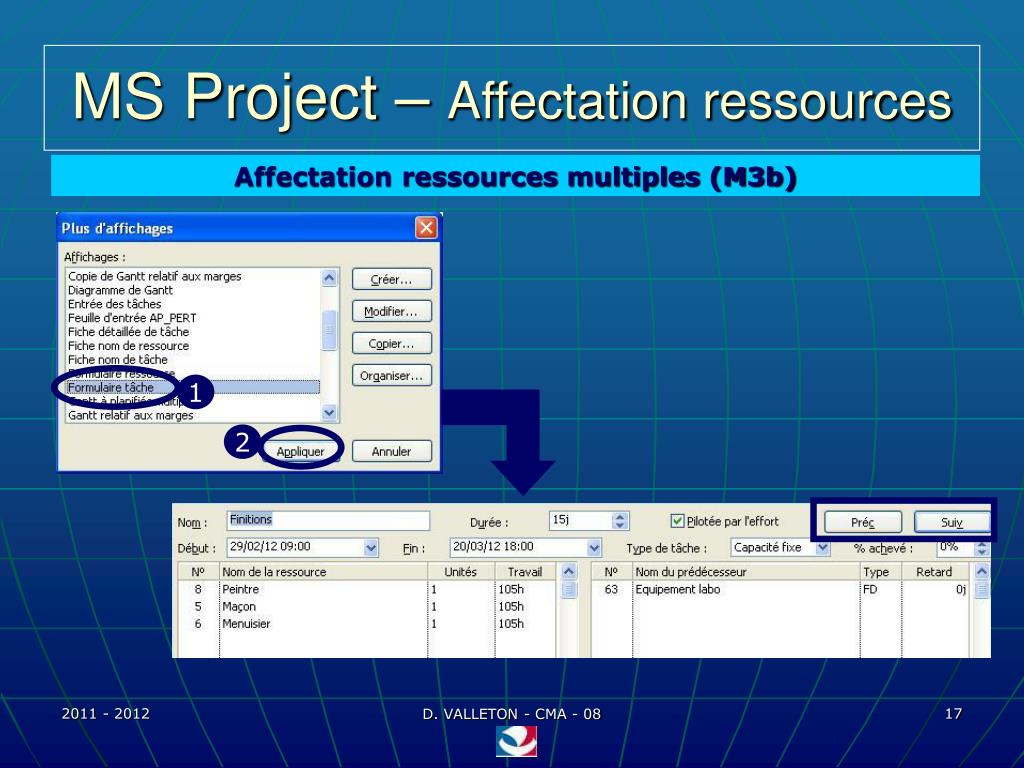

  17. MS Project – Affectation ressources Affectation ressources multiples (M3b) 1 2 D. VALLETON - CMA - 08

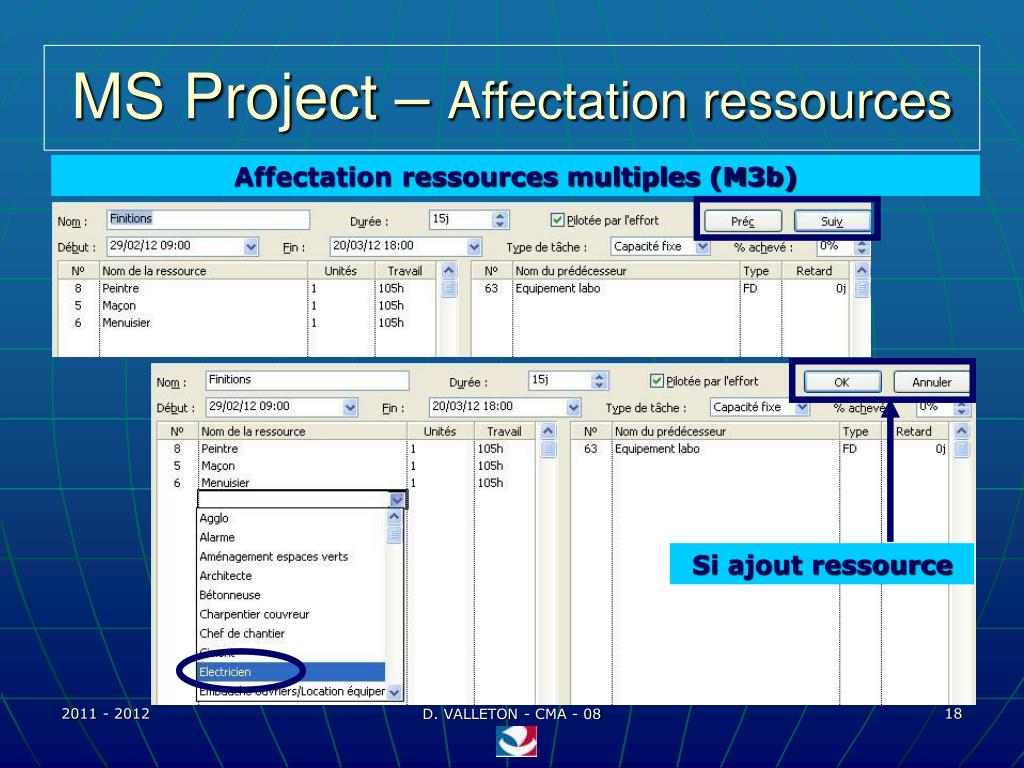

  18. MS Project – Affectation ressources Affectation ressources multiples (M3b) Si ajout ressource D. VALLETON - CMA - 08

  19. MS Project – Affectation ressources A T T E N T I O N – Tâche pilotée par l’effort ou non Travail  315 h Durée  15 j 1 - Ajout d’une ressource avec tâche « non pilotée par l’effort » Travail  525h Durée  15 j D. VALLETON - CMA - 08

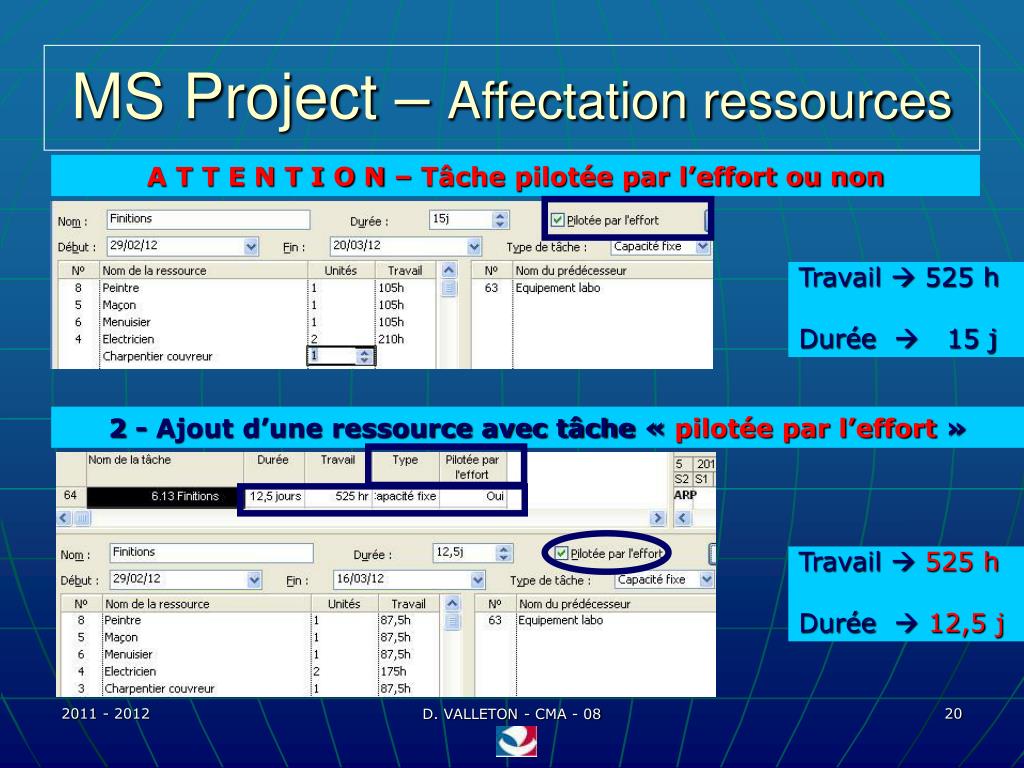

  20. MS Project – Affectation ressources A T T E N T I O N – Tâche pilotée par l’effort ou non Travail  525 h Durée  15 j 2 - Ajout d’une ressource avec tâche « pilotée par l’effort » Travail  525 h Durée  12,5 j D. VALLETON - CMA - 08

  21. MS Project – Affectation ressources A T T E N T I O N – Tâche pilotée par l’effort ou non Au départ on a : 6 unités de ressources 15 j de durée de tâche on devrait avoir 6 x 15 x 7  630 h de travail Au final, on a : 6 unités de ressource 12,5 j de durée de tâche on a 6 x 12,55 x 7  525 h de travail MS/Project ne garde pas trace du détail des affectations Possibilité de le noter dans « Remarques » de « Informations sur la tâche » D. VALLETON - CMA - 08

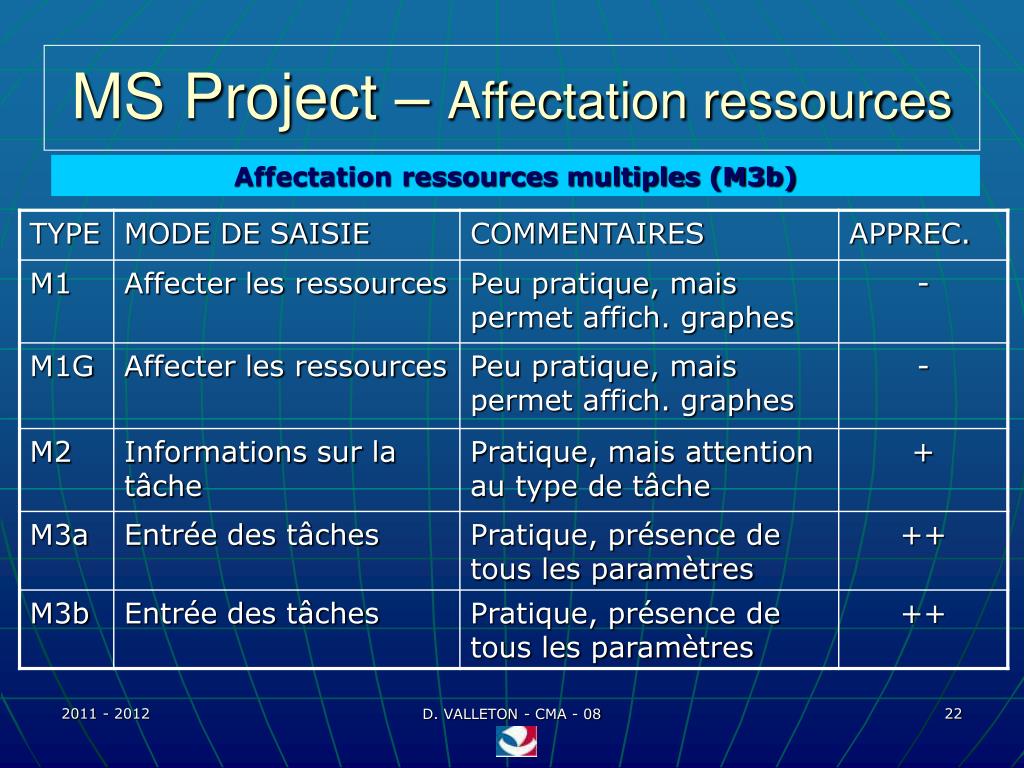

  22. MS Project – Affectation ressources Affectation ressources multiples (M3b) D. VALLETON - CMA - 08

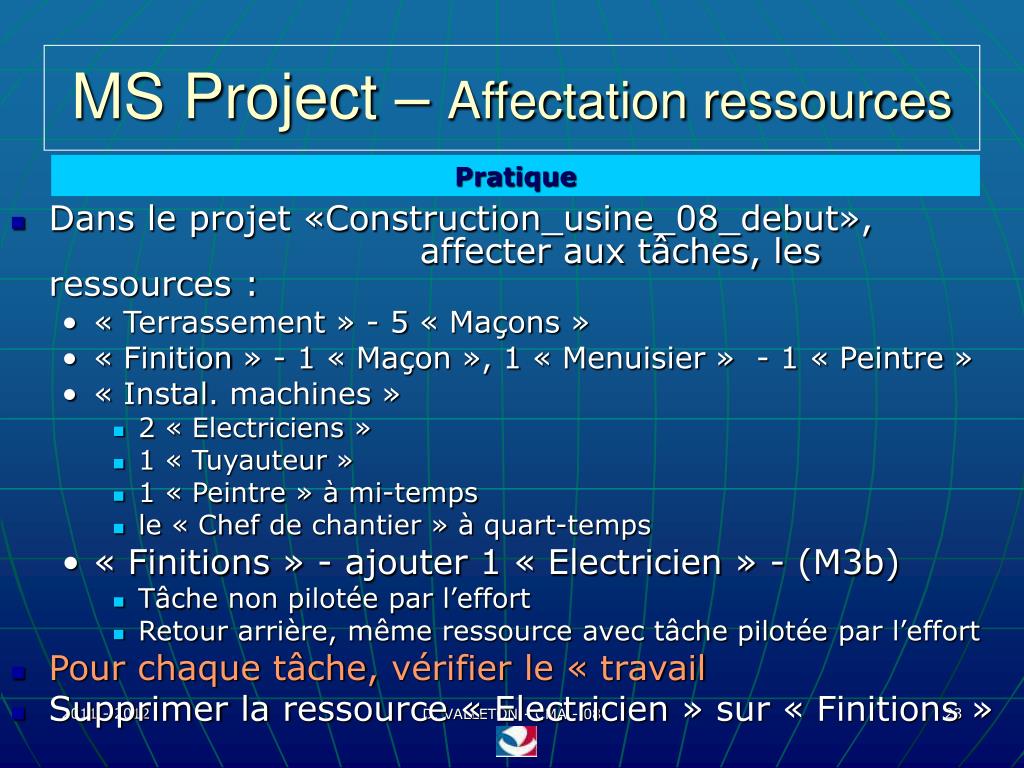

  23. MS Project – Affectation ressources Pratique • Dans le projet «Construction_usine_08_debut», affecter aux tâches, les ressources : • « Terrassement » - 5 « Maçons » • « Finition » - 1 « Maçon », 1 « Menuisier » - 1 « Peintre » • « Instal. machines » • 2 « Electriciens » • 1 « Tuyauteur » • 1 « Peintre » à mi-temps • le « Chef de chantier » à quart-temps • « Finitions » - ajouter 1 « Electricien » - (M3b) • Tâche non pilotée par l’effort • Retour arrière, même ressource avec tâche pilotée par l’effort • Pour chaque tâche, vérifier le « travail • Supprimer la ressource « Electricien » sur « Finitions » D. VALLETON - CMA - 08

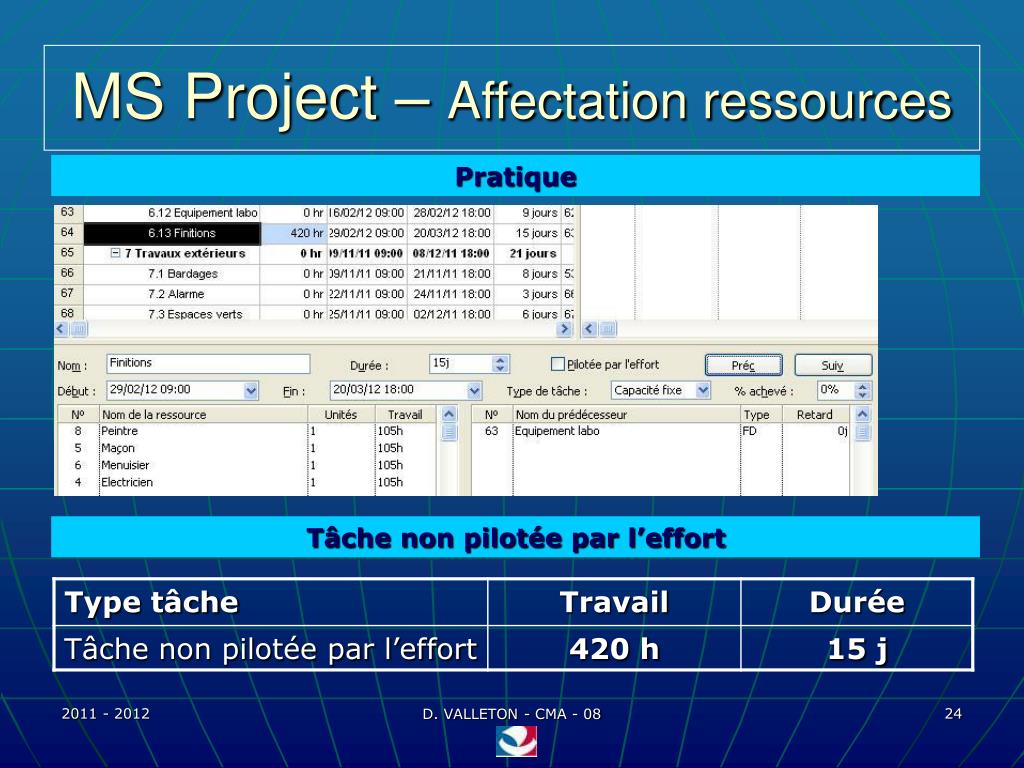

  24. MS Project – Affectation ressources Pratique Tâche non pilotée par l’effort D. VALLETON - CMA - 08

  25. MS Project – Affectation ressources Pratique 315 / 4  78,75 78,75 / 7  11,25 Tâche pilotée par l’effort D. VALLETON - CMA - 08

  26. MS Project – Affectation ressources Affectation NON UNIFORME de ressources D. VALLETON - CMA - 08

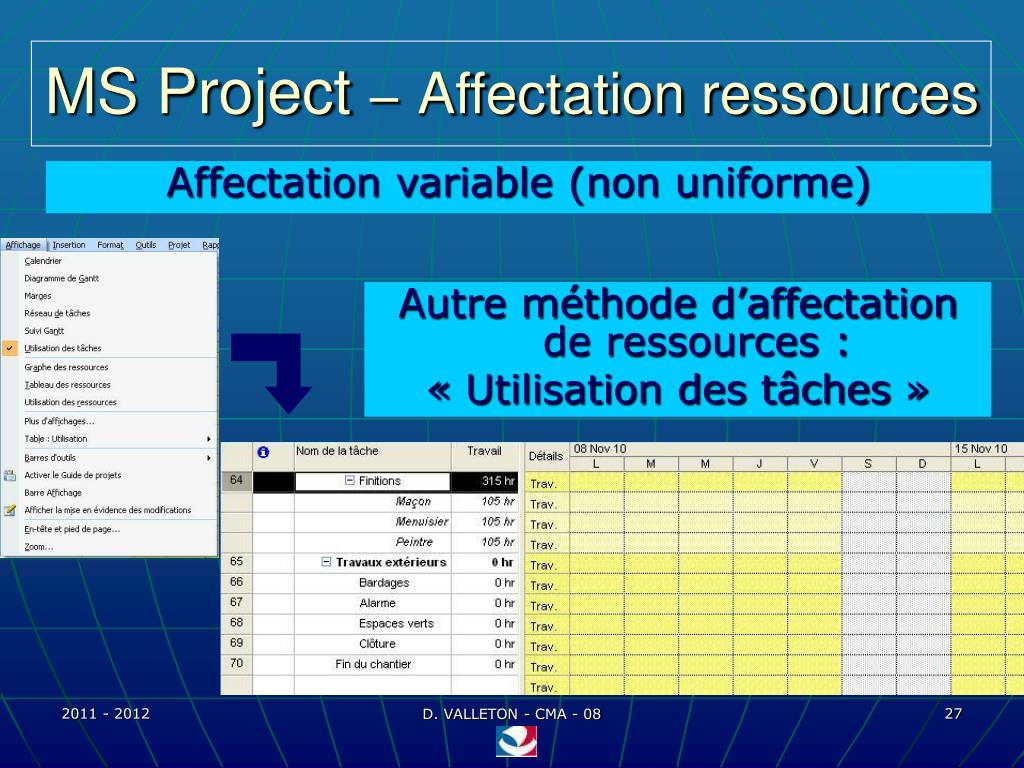

  27. MS Project–Affectation ressources Affectation variable (non uniforme) Autre méthode d’affectation de ressources : « Utilisation des tâches » D. VALLETON - CMA - 08

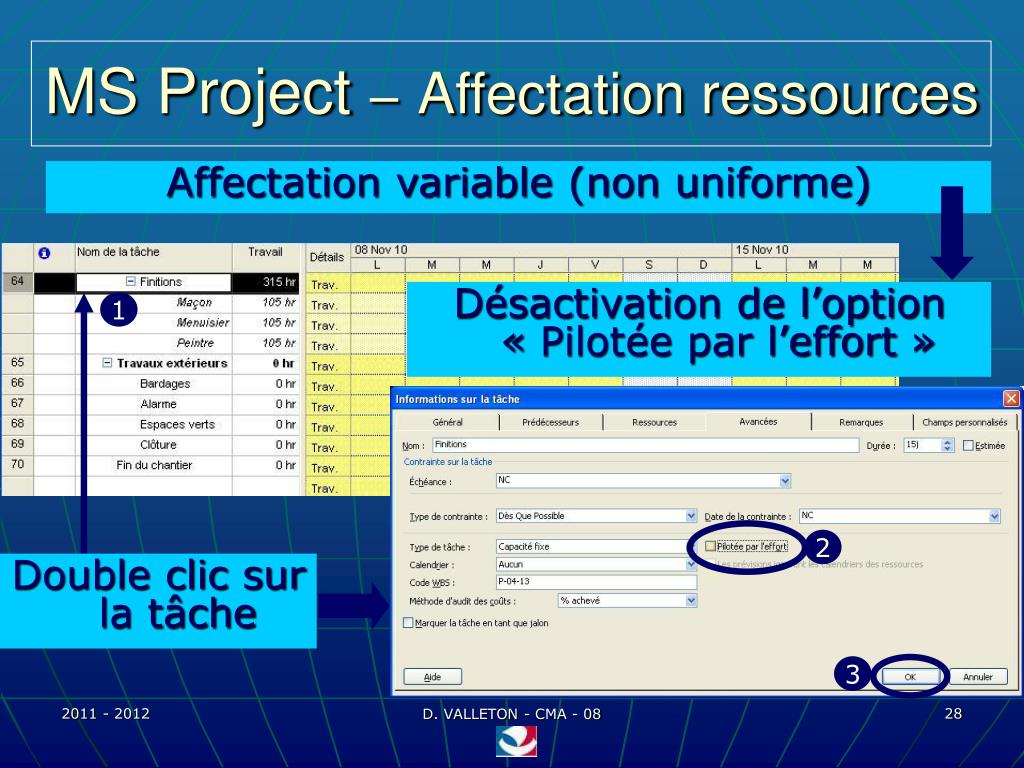

  28. MS Project–Affectation ressources Affectation variable (non uniforme) Désactivation de l’option « Pilotée par l’effort » 1 2 Double clic sur la tâche 3 D. VALLETON - CMA - 08

  29. MS Project–Affectation ressources Affectation variable (non uniforme) Affectation sur la tâche « Finitions » d’une ressource « Chef de chantier » pendant 1j 3 1 2 D. VALLETON - CMA - 08

  30. MS Project–Affectation ressources Affectation variable (non uniforme) 1 2 D. VALLETON - CMA - 08

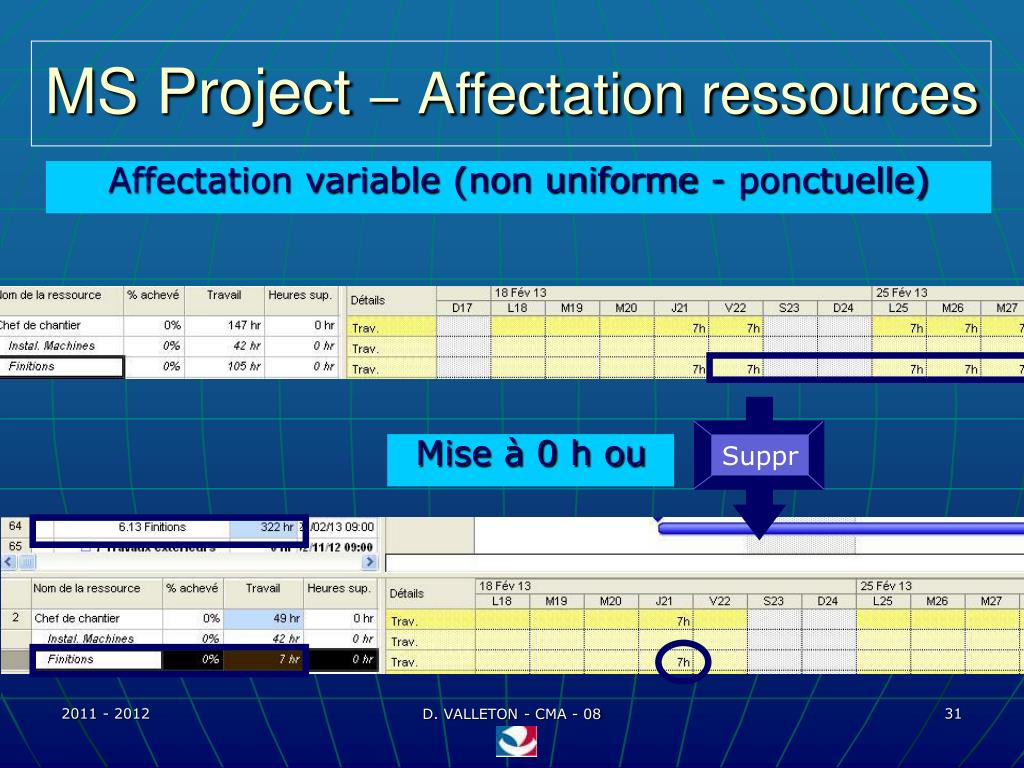

  31. Suppr MS Project–Affectation ressources Affectation variable (non uniforme - ponctuelle) Mise à 0 h ou D. VALLETON - CMA - 08

  32. MS Project–Affectation ressources Affectation variable (non uniforme - ponctuelle) D. VALLETON - CMA - 08

  33. MS Project–Affectation ressources Affectation variable (non uniforme - ponctuelle) D. VALLETON - CMA - 08

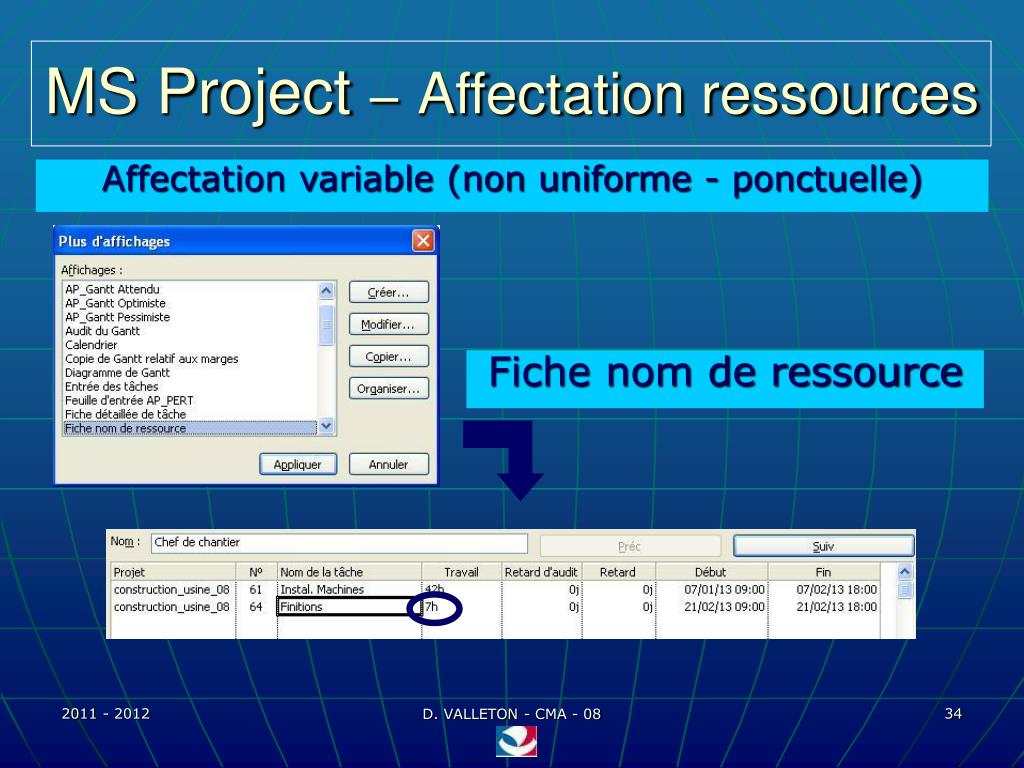

  34. MS Project–Affectation ressources Affectation variable (non uniforme - ponctuelle) Fiche nom de ressource D. VALLETON - CMA - 08

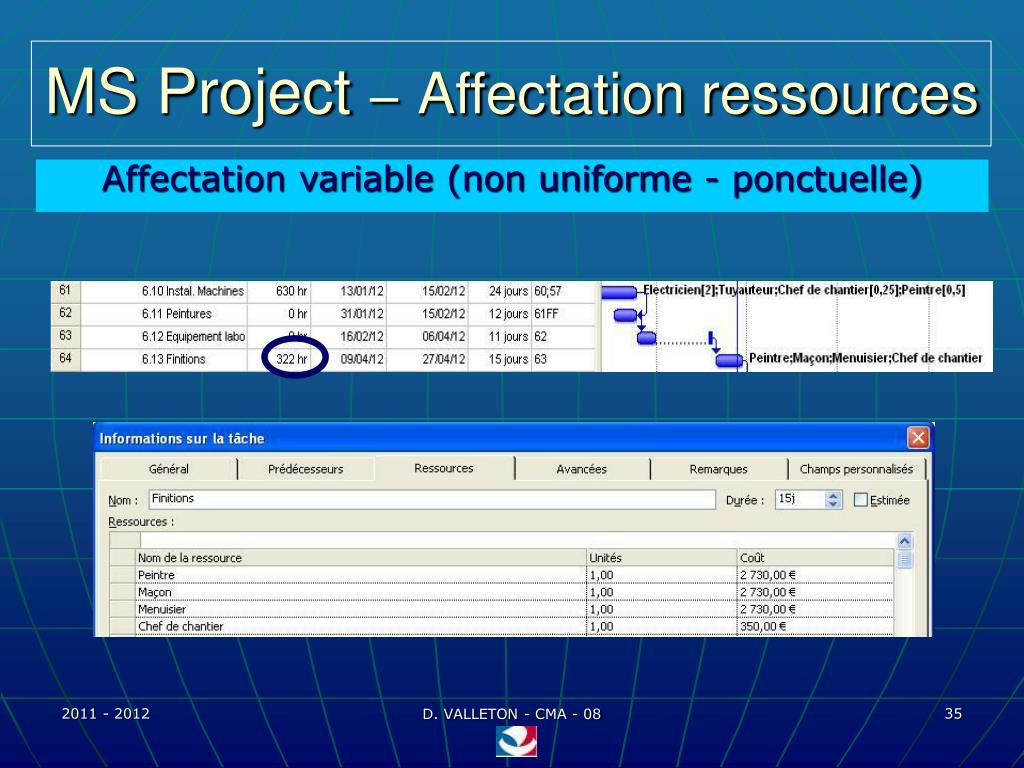

  35. MS Project–Affectation ressources Affectation variable (non uniforme - ponctuelle) D. VALLETON - CMA - 08

  36. MS Project–Affectation ressources Affectation variable (non uniforme - ponctuelle) Objet EXCEL D. VALLETON - CMA - 08

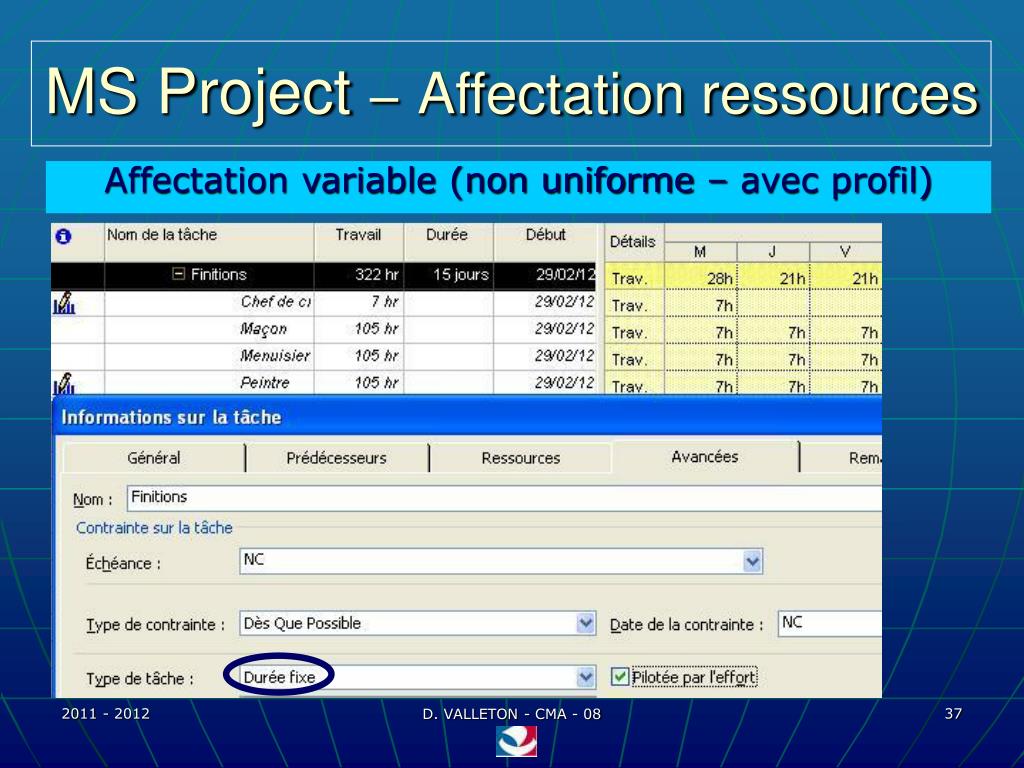

  37. MS Project–Affectation ressources Affectation variable (non uniforme – avec profil) D. VALLETON - CMA - 08

  38. MS Project–Affectation ressources Affectation variable (non uniforme – avec profil) Double clic D. VALLETON - CMA - 08

  39. MS Project–Affectation ressources Affectation variable (non uniforme – avec profil) D. VALLETON - CMA - 08

  40. MS Project–Affectation ressources Affectation variable (non uniforme – avec profil) Durée fixe D. VALLETON - CMA - 08

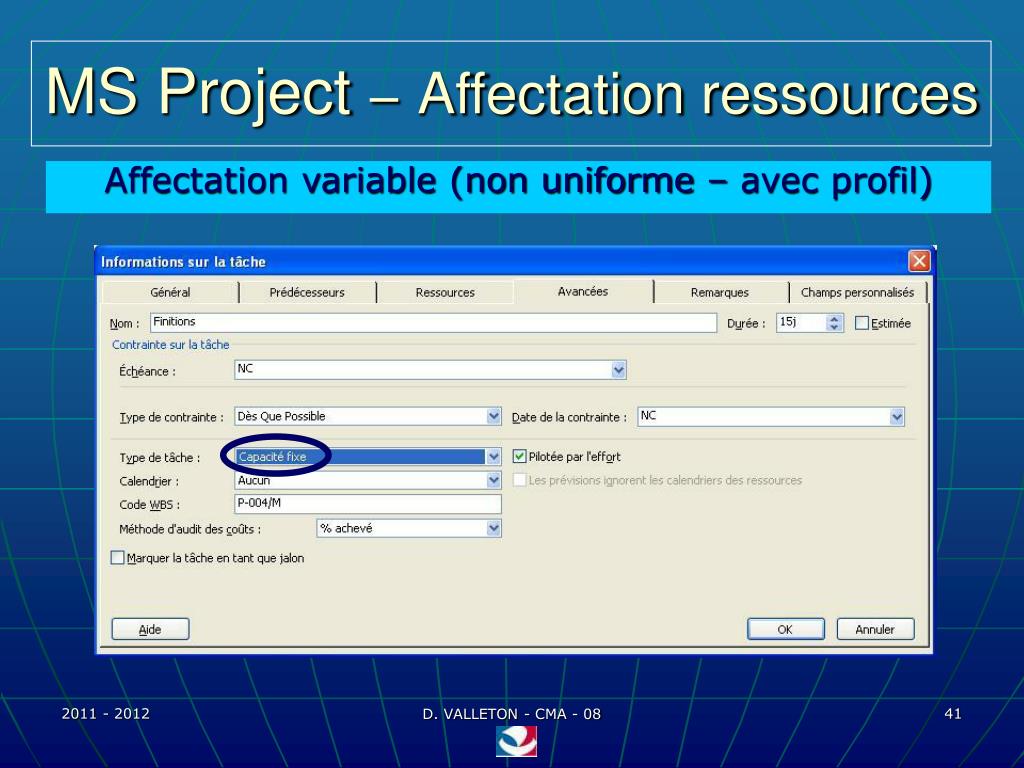

  41. MS Project–Affectation ressources Affectation variable (non uniforme – avec profil) D. VALLETON - CMA - 08

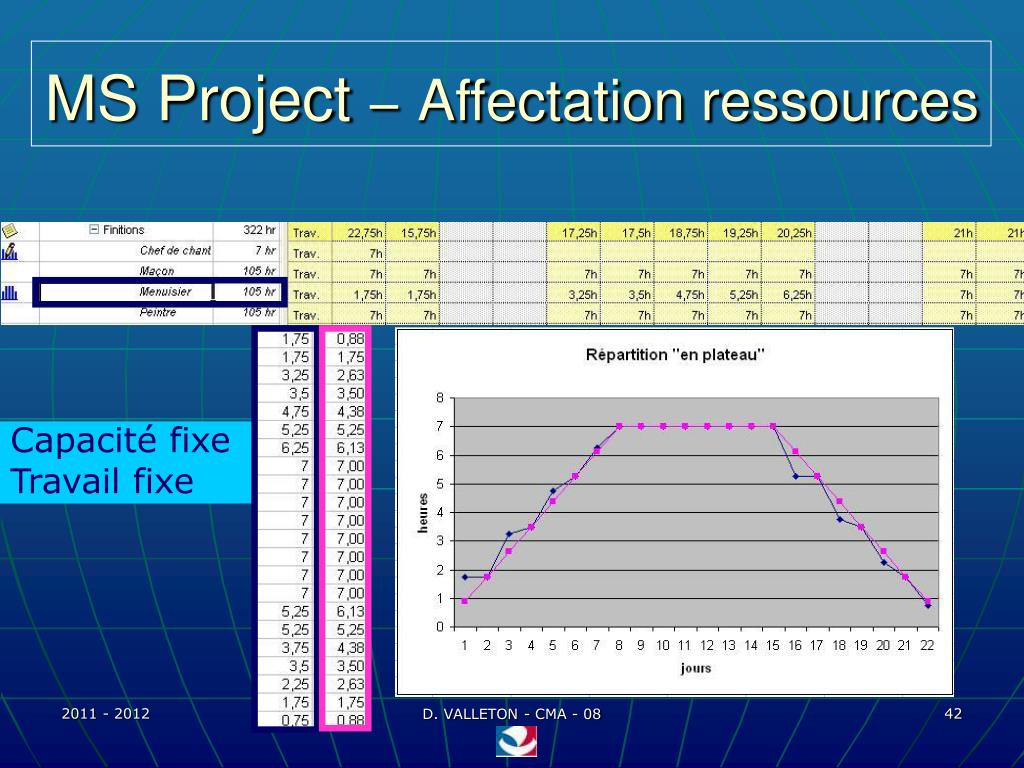

  42. MS Project–Affectation ressources Capacité fixe Travail fixe D. VALLETON - CMA - 08

  43. MS Project–Affectation ressources D. VALLETON - CMA - 08

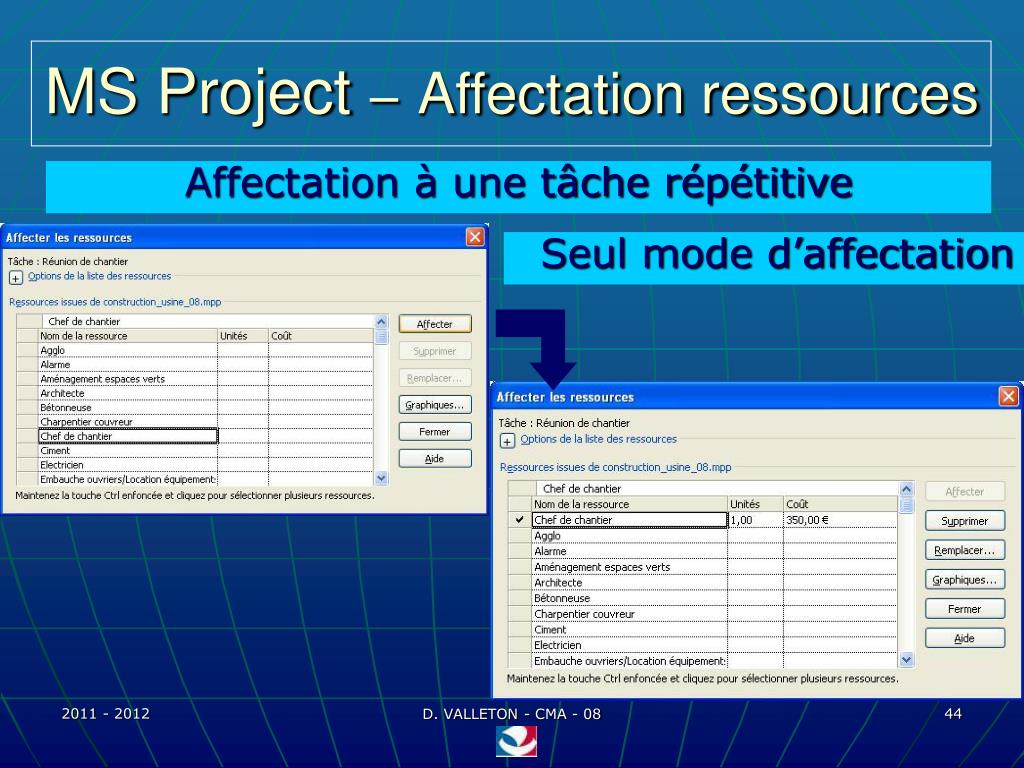

  44. MS Project–Affectation ressources Affectation à une tâche répétitive Seul mode d’affectation D. VALLETON - CMA - 08

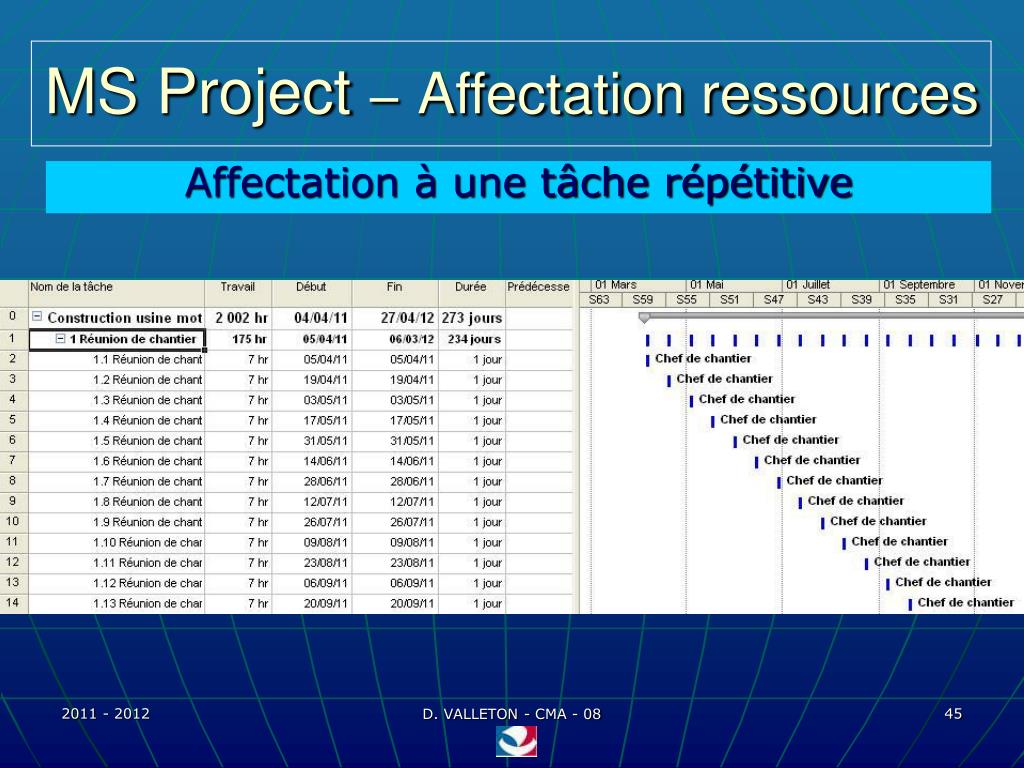

  45. MS Project–Affectation ressources Affectation à une tâche répétitive D. VALLETON - CMA - 08

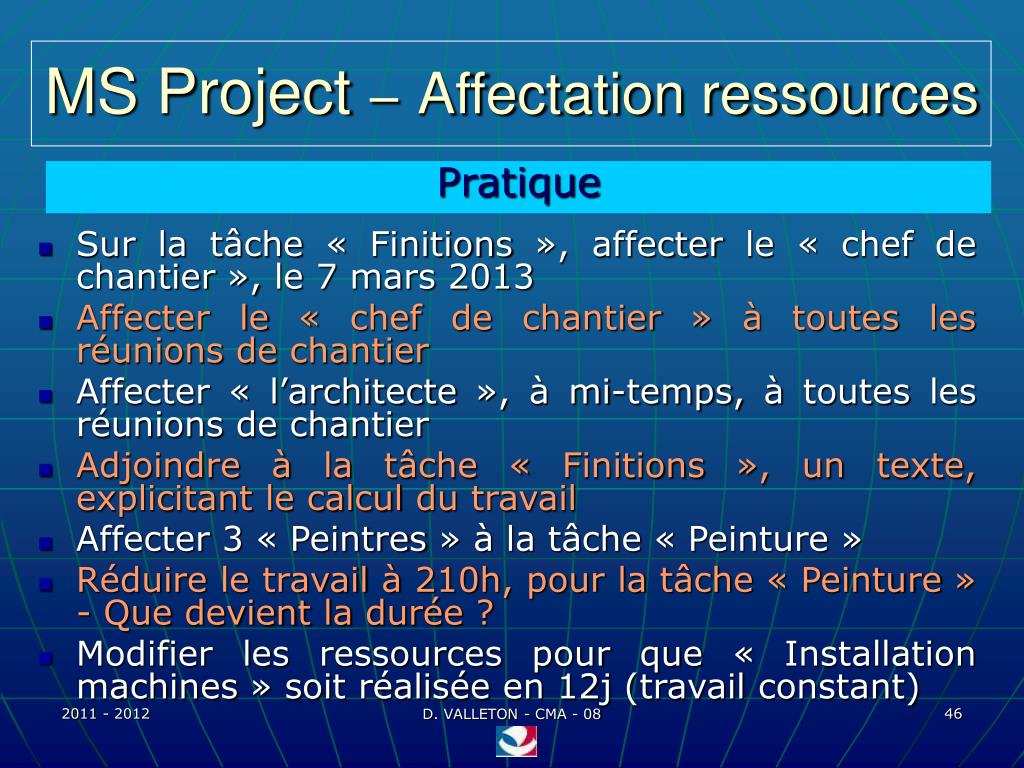

  46. MS Project–Affectation ressources Pratique • Sur la tâche « Finitions », affecter le « chef de chantier », le 7 mars 2013 • Affecter le « chef de chantier » à toutes les réunions de chantier • Affecter « l’architecte », à mi-temps, à toutes les réunions de chantier • Adjoindre à la tâche « Finitions », un texte, explicitant le calcul du travail • Affecter 3 « Peintres » à la tâche « Peinture » • Réduire le travail à 210h, pour la tâche « Peinture » - Que devient la durée ? • Modifier les ressources pour que « Installation machines » soit réalisée en 12j (travail constant) D. VALLETON - CMA - 08

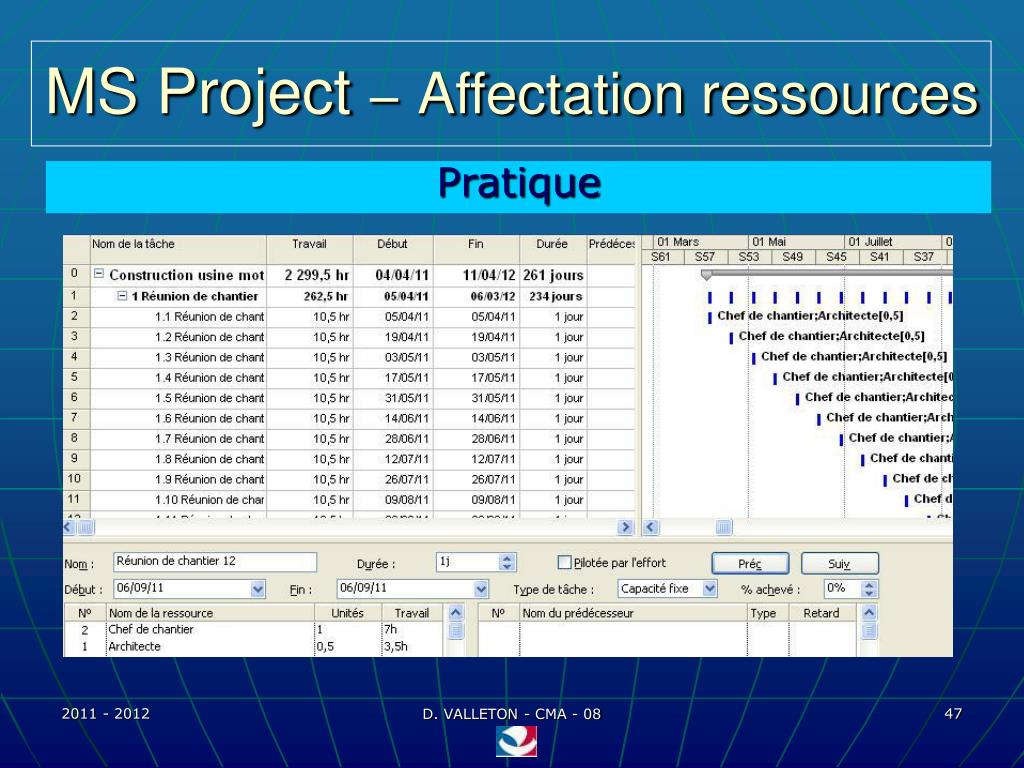

  47. MS Project–Affectation ressources Pratique D. VALLETON - CMA - 08

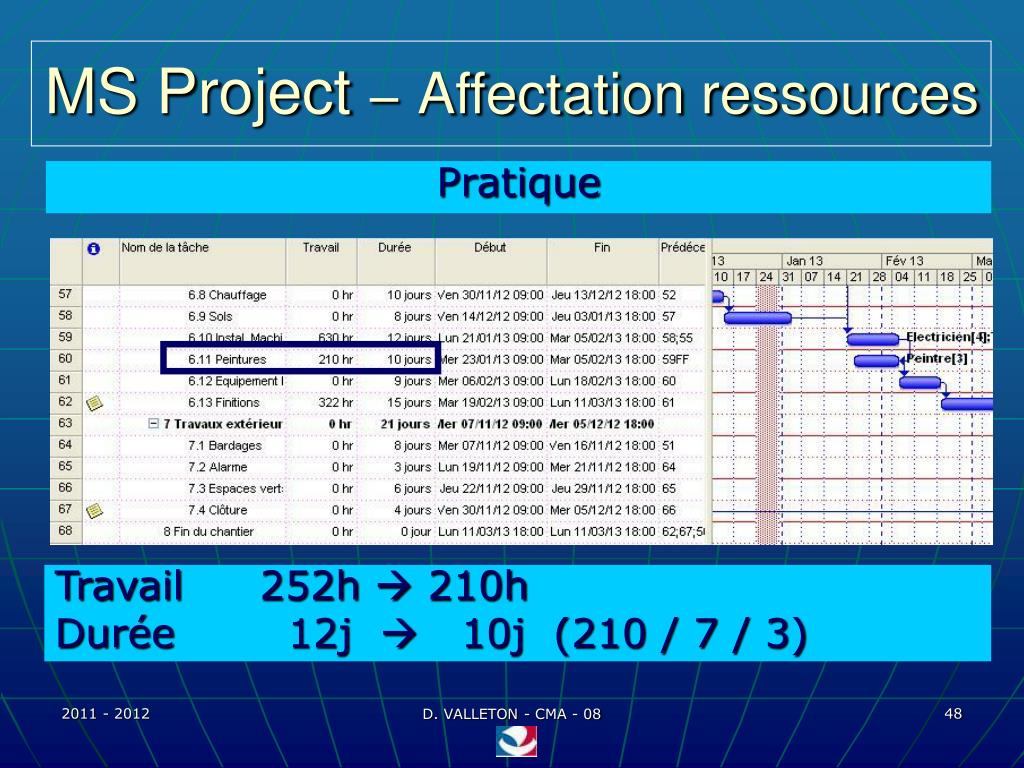

  48. MS Project–Affectation ressources Pratique Travail 252h  210h Durée 12j  10j (210 / 7 / 3) D. VALLETON - CMA - 08

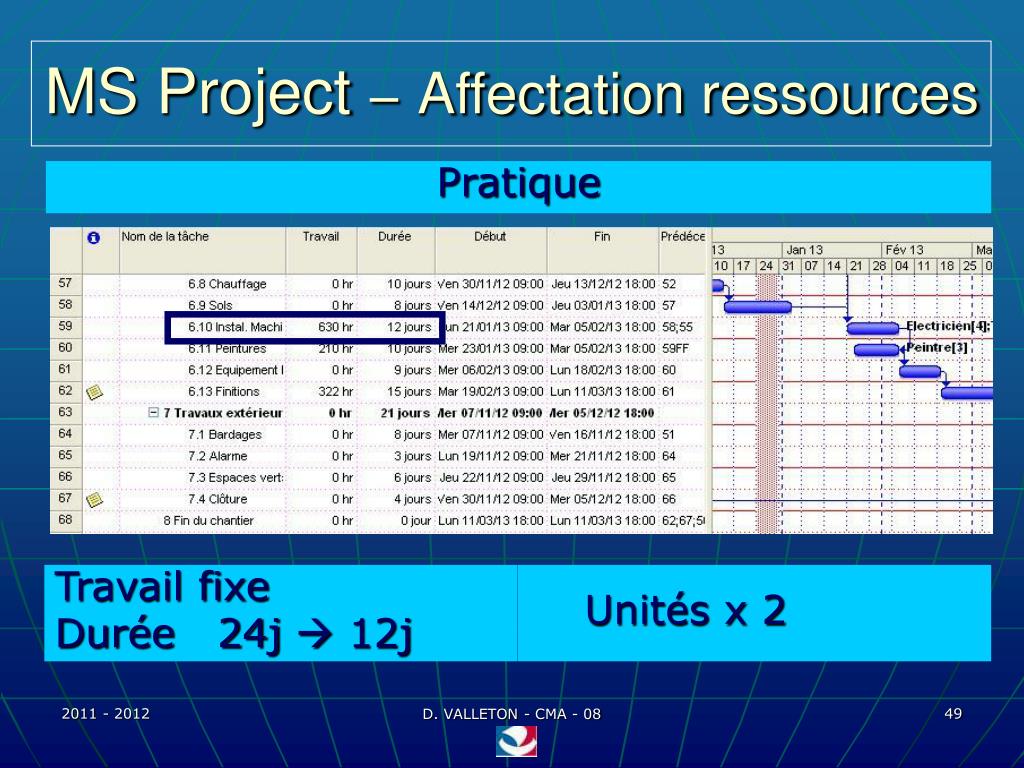

  49. MS Project–Affectation ressources Pratique Travail fixe Durée 24j  12j Unités x 2 D. VALLETON - CMA - 08

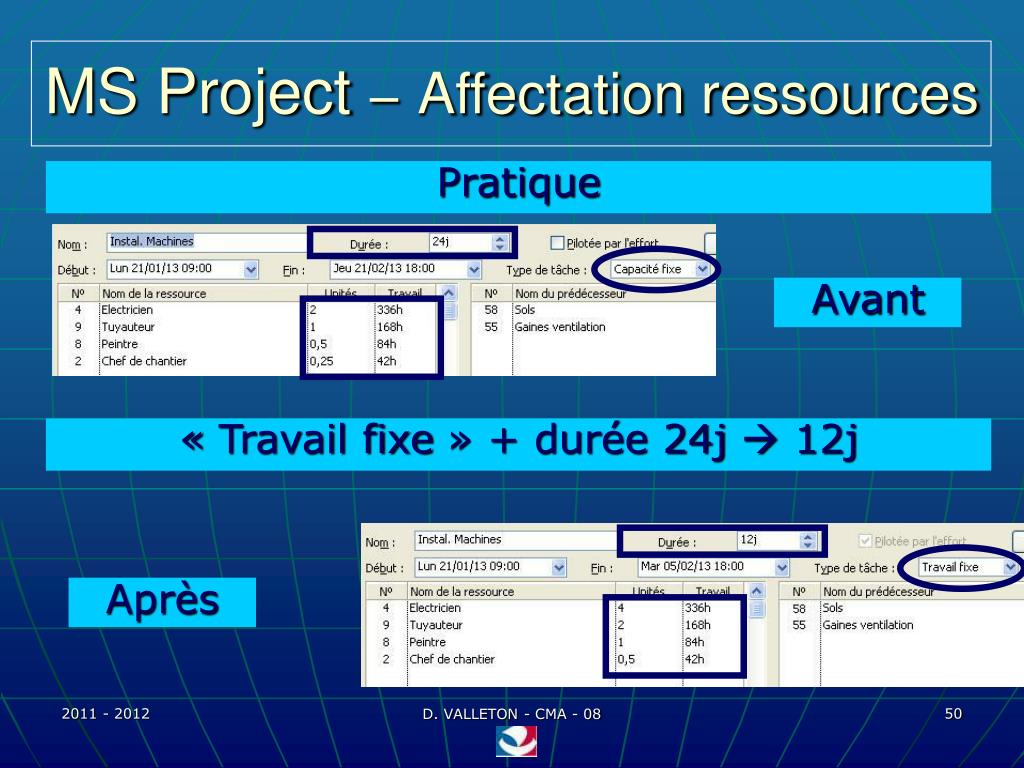

  50. MS Project–Affectation ressources Pratique Avant « Travail fixe » + durée 24j  12j Après D. VALLETON - CMA - 08
