  1. Kaskáda OEM Boiler & Burner Equipment

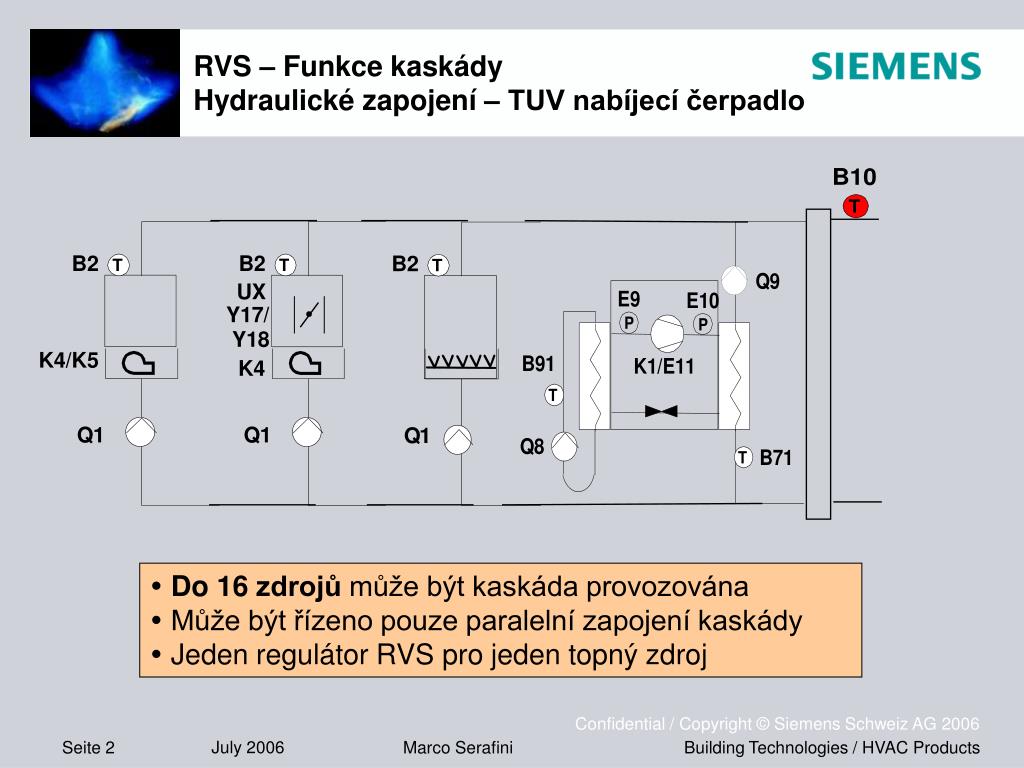

  2. RVS – Funkce kaskádyHydraulické zapojení – TUV nabíjecí čerpadlo • Do 16 zdrojůmůže být kaskáda provozována • Může být řízeno pouze paralelní zapojení kaskády • Jeden regulátor RVS pro jeden topný zdroj

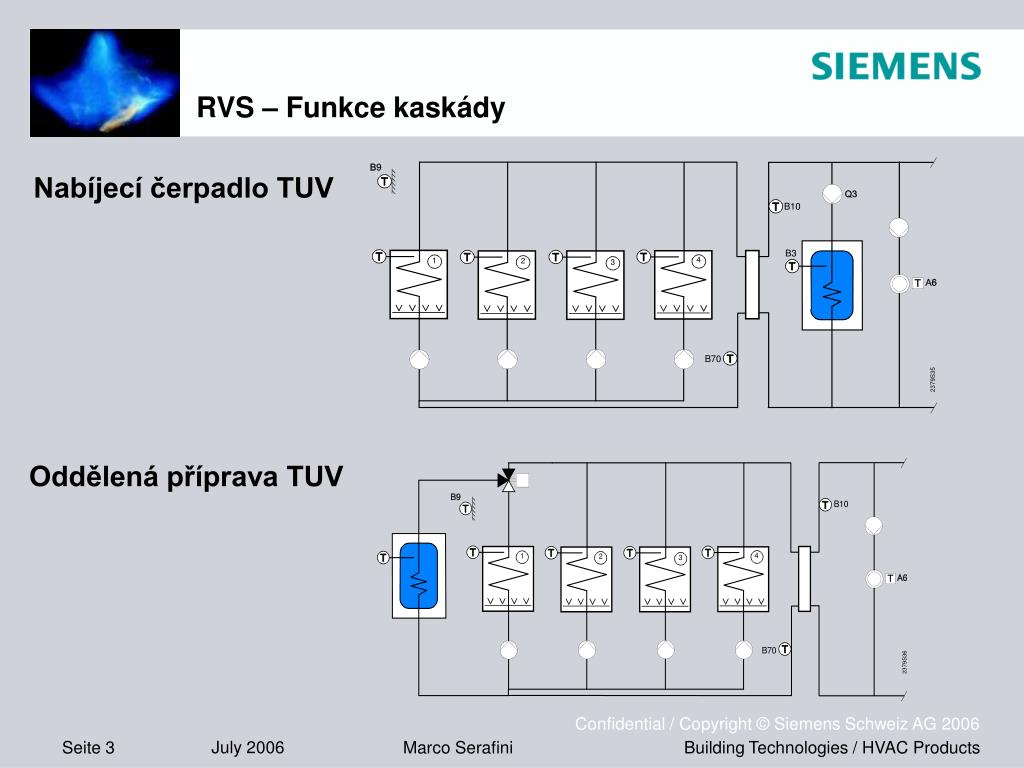

  3. RVS – Funkce kaskády Nabíjecí čerpadlo TUV Oddělená příprava TUV

  4. RVS – Funkce kaskády Doplňkové funkce Čidlo zpátečky kaskády Společné čerpadlo kaskády Společná teplota zpátečky se směšovacím ventilem

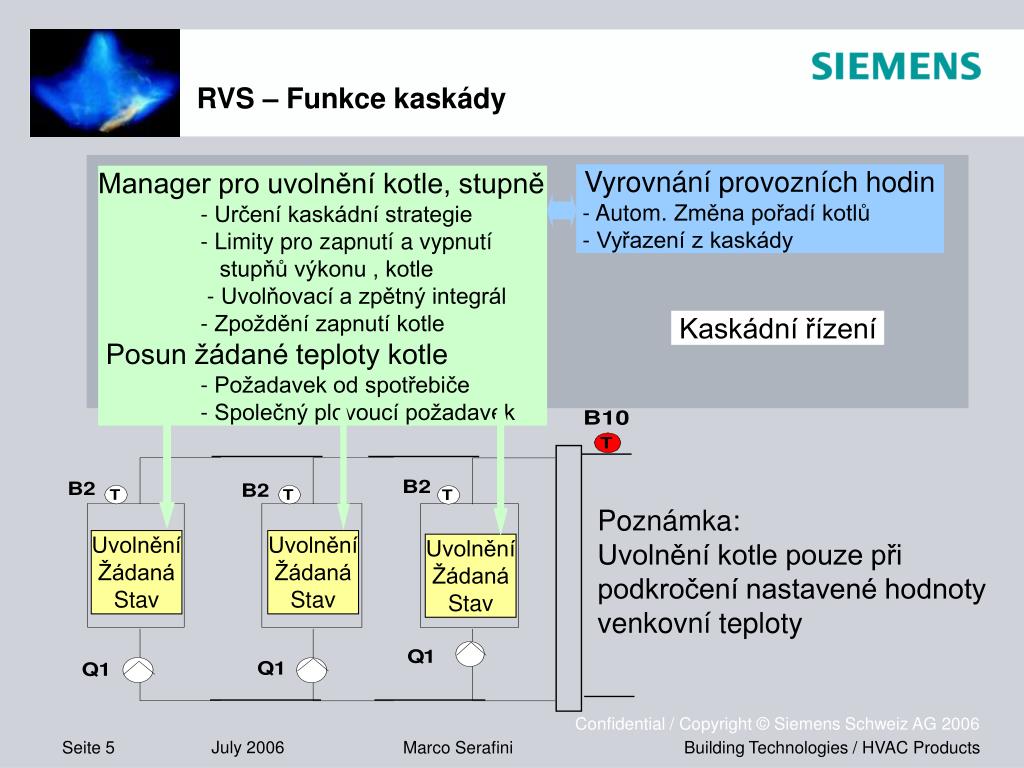

  5. Uvolnění Žádaná Stav Uvolnění Žádaná Stav Uvolnění Žádaná Stav RVS – Funkce kaskády Vyrovnání provozních hodin - Autom. Změna pořadí kotlů - Vyřazení z kaskády Manager pro uvolnění kotle, stupně - Určení kaskádní strategie - Limity pro zapnutí a vypnutí stupňů výkonu , kotle - Uvolňovací a zpětný integrál - Zpoždění zapnutí kotle Posun žádané teploty kotle - Požadavek od spotřebiče - Společný plovoucí požadavek Kaskádní řízení Poznámka: Uvolnění kotle pouze při podkročení nastavené hodnoty venkovní teploty

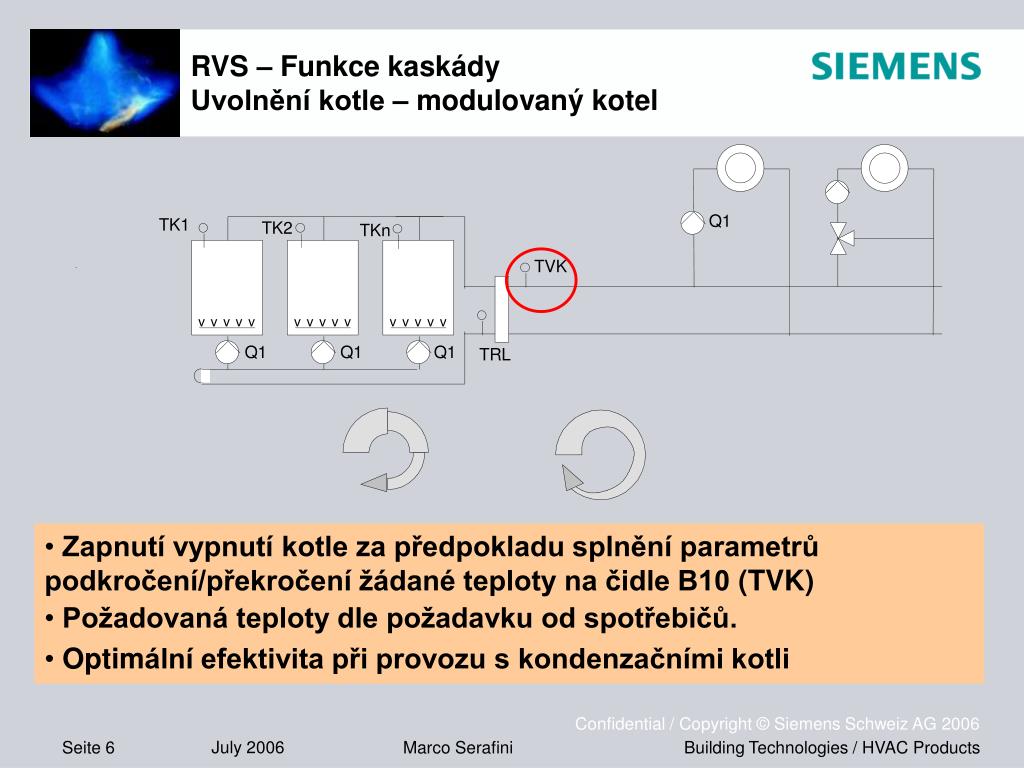

  6. RVS – Funkce kaskádyUvolnění kotle – modulovaný kotel • Zapnutí vypnutí kotle za předpokladu splnění parametrů podkročení/překročení žádané teploty na čidle B10 (TVK) • Požadovaná teploty dle požadavku od spotřebičů. • Optimální efektivita při provozu s kondenzačními kotli

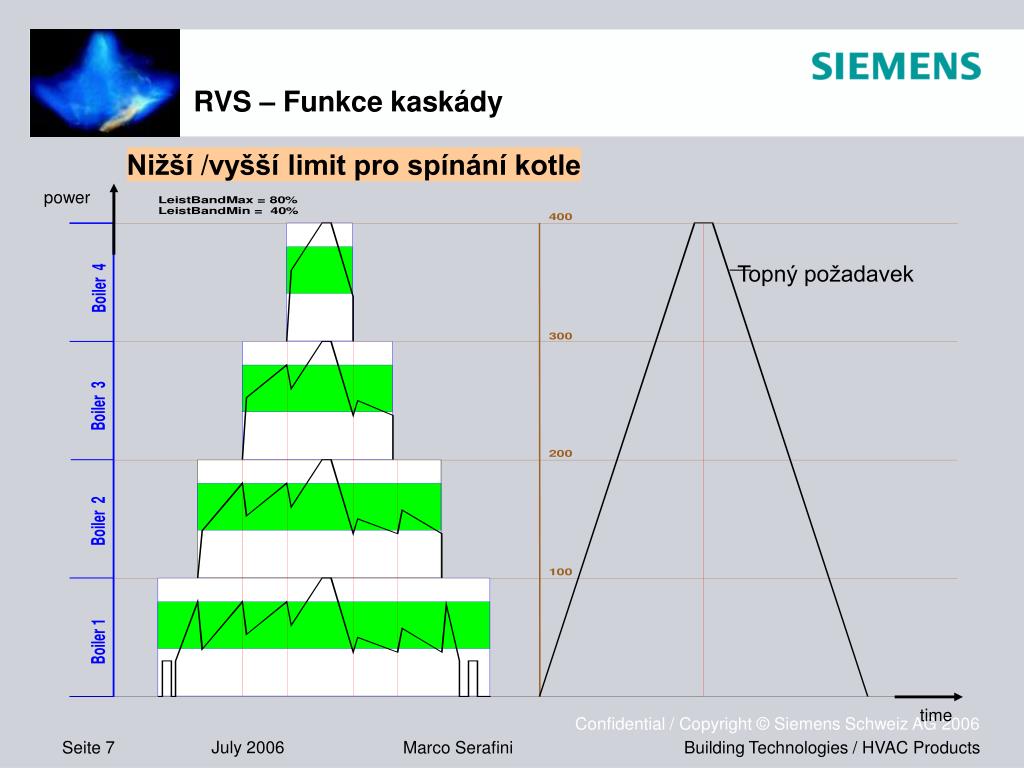

  7. RVS – Funkce kaskády Nižší /vyšší limit pro spínání kotle power Topný požadavek time

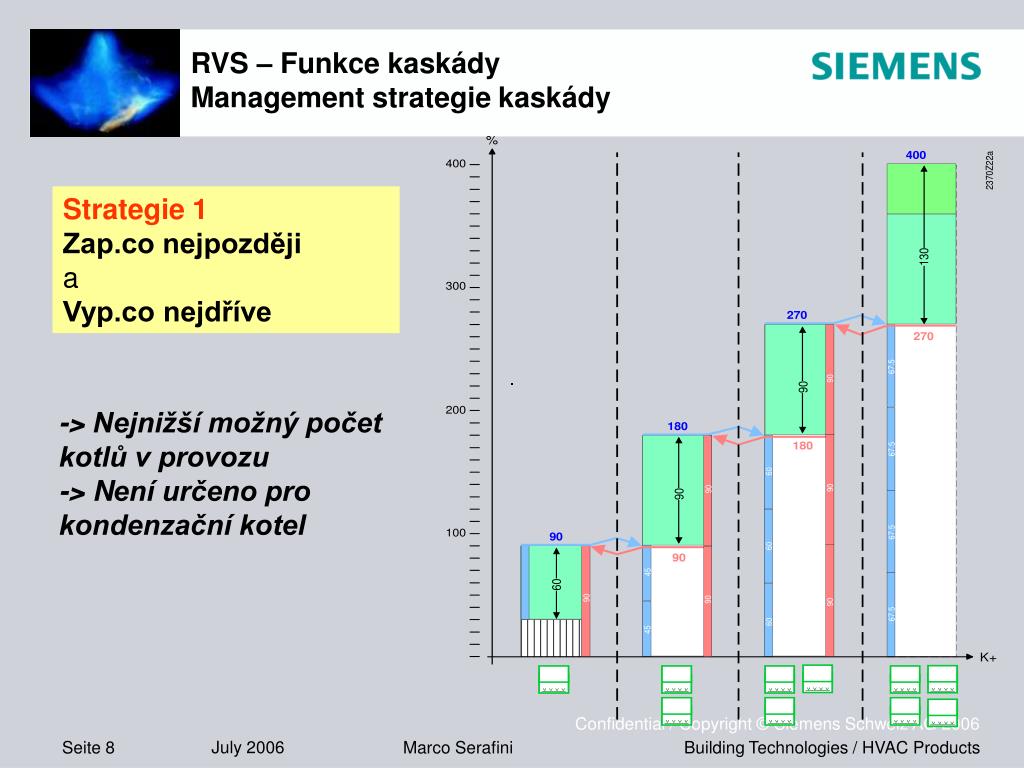

  8. RVS – Funkce kaskádyManagement strategie kaskády Strategie 1 Zap.co nejpozději a Vyp.co nejdříve -> Nejnižší možný počet kotlů v provozu -> Není určeno pro kondenzační kotel

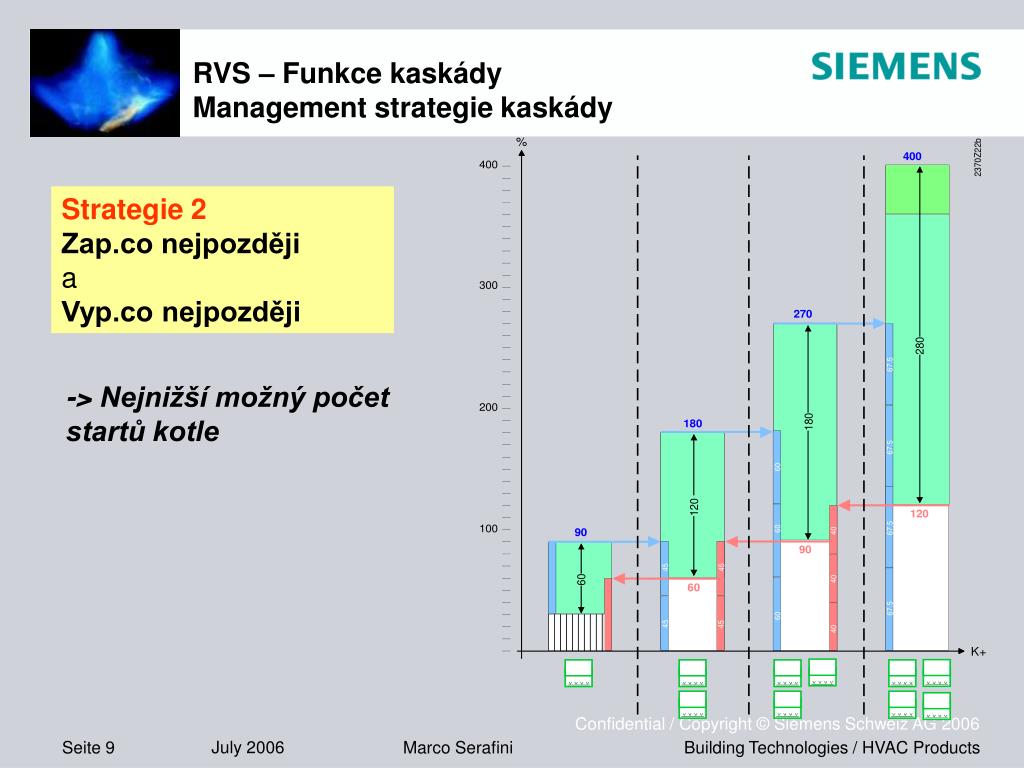

  9. RVS – Funkce kaskádyManagement strategie kaskády Strategie 2 Zap.co nejpozději a Vyp.co nejpozději -> Nejnižší možný počet startů kotle

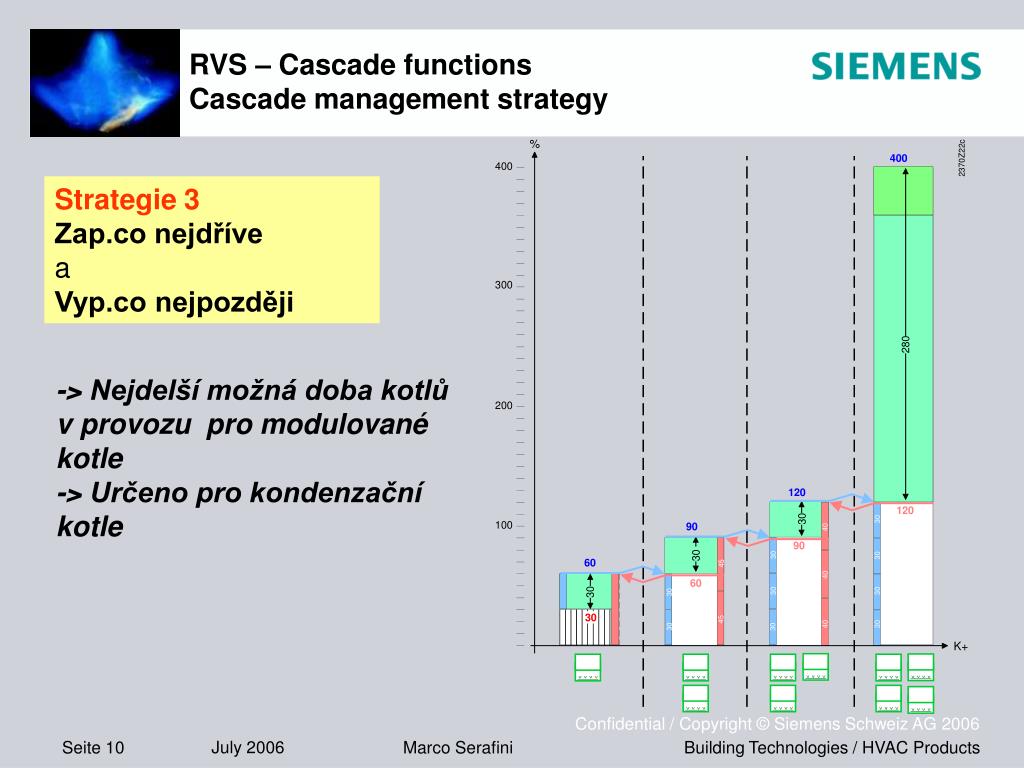

  10. RVS – Cascade functionsCascade management strategy Strategie 3 Zap.co nejdříve a Vyp.co nejpozději -> Nejdelší možná doba kotlů v provozu pro modulované kotle -> Určeno pro kondenzační kotle

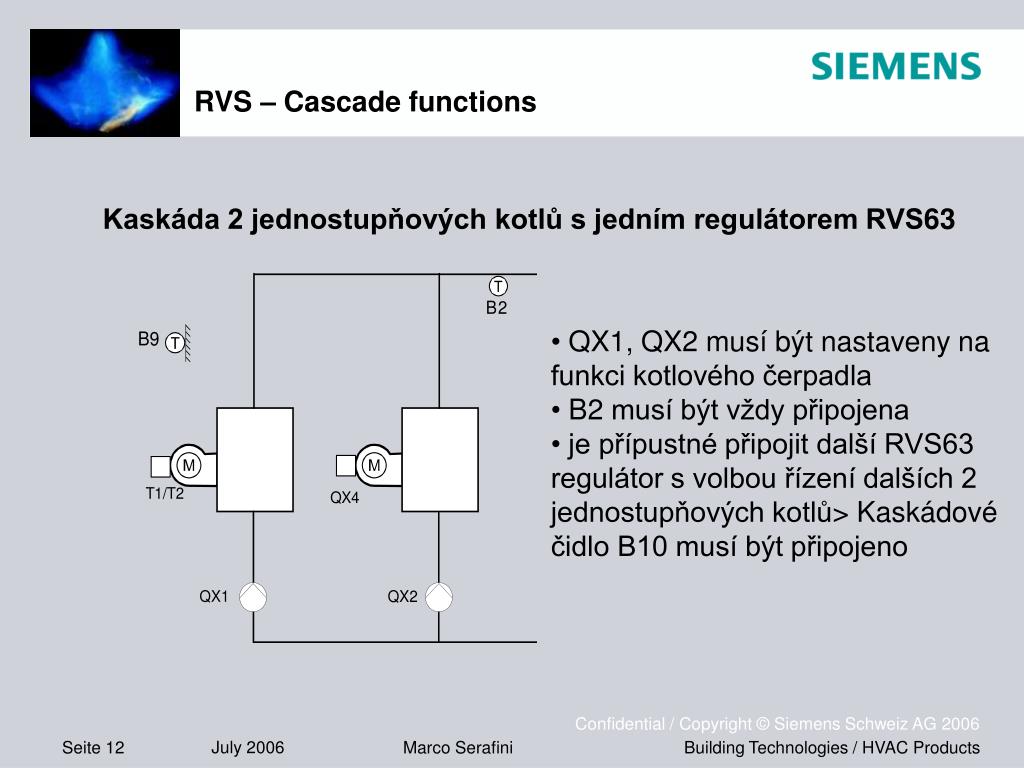

  11. RVS – Cascade functions Kaskáda 2 jednostupňových kotlů s jedním regulátorem RVS63 • QX1, QX2 musí být nastaveny na funkci kotlového čerpadla • B2 musí být vždy připojena • je přípustné připojit další RVS63 regulátor s volbou řízení dalších 2 jednostupňových kotlů> Kaskádové čidlo B10 musí být připojeno

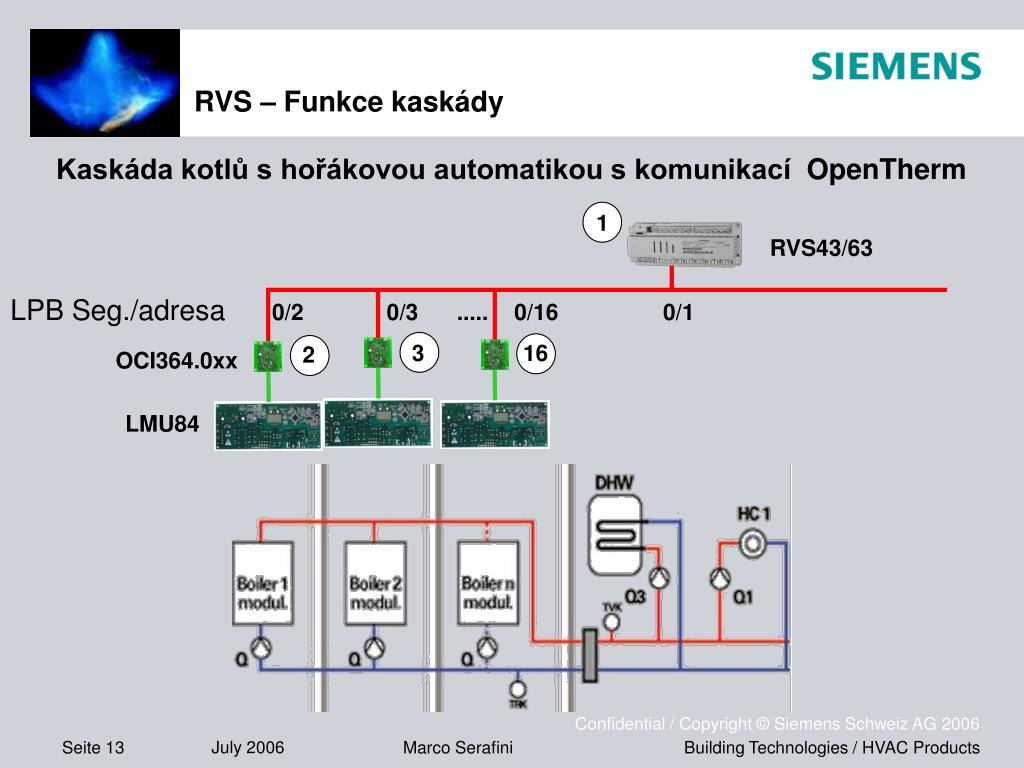

  12. 1 RVS43/63 3 16 2 OCI364.0xx LMU84 RVS – Funkce kaskády Kaskáda kotlů s hořákovou automatikou s komunikací OpenTherm LPB Seg./adresa0/2 0/3 ..... 0/16 0/1

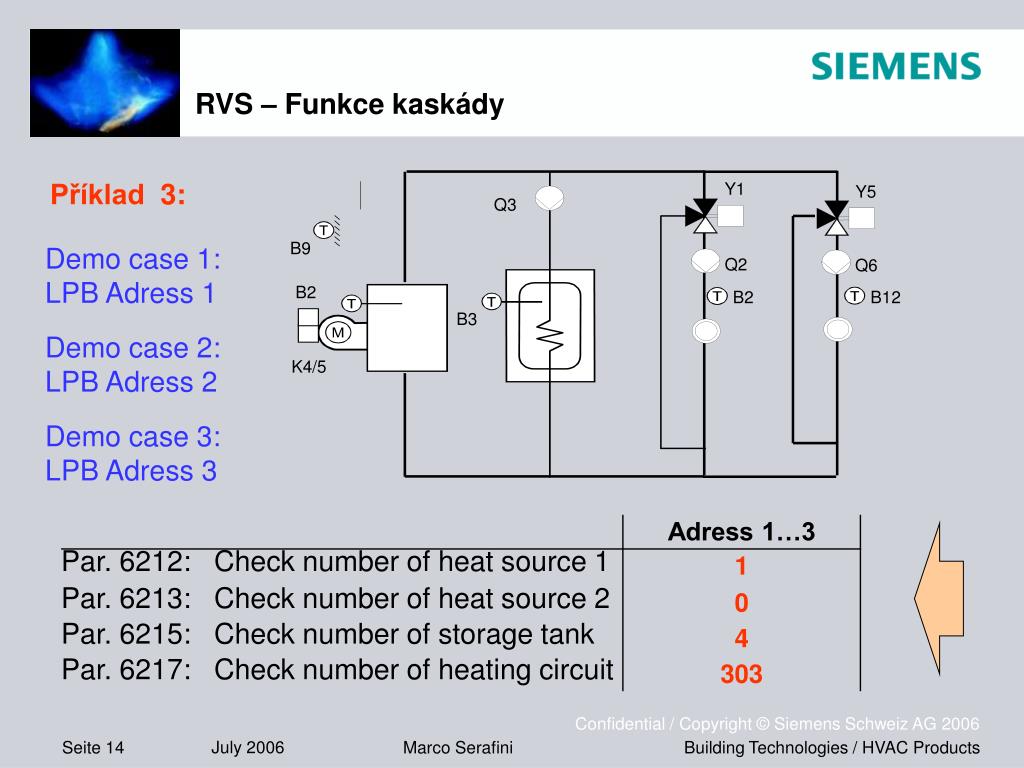

  13. Y1 Y5 Q3 B9 Q2 Q6 B2 B2 B12 B3 K4/5 RVS – Funkce kaskády Příklad 3: Demo case 1: LPB Adress 1 Demo case 2: LPB Adress 2 Demo case 3: LPB Adress 3
