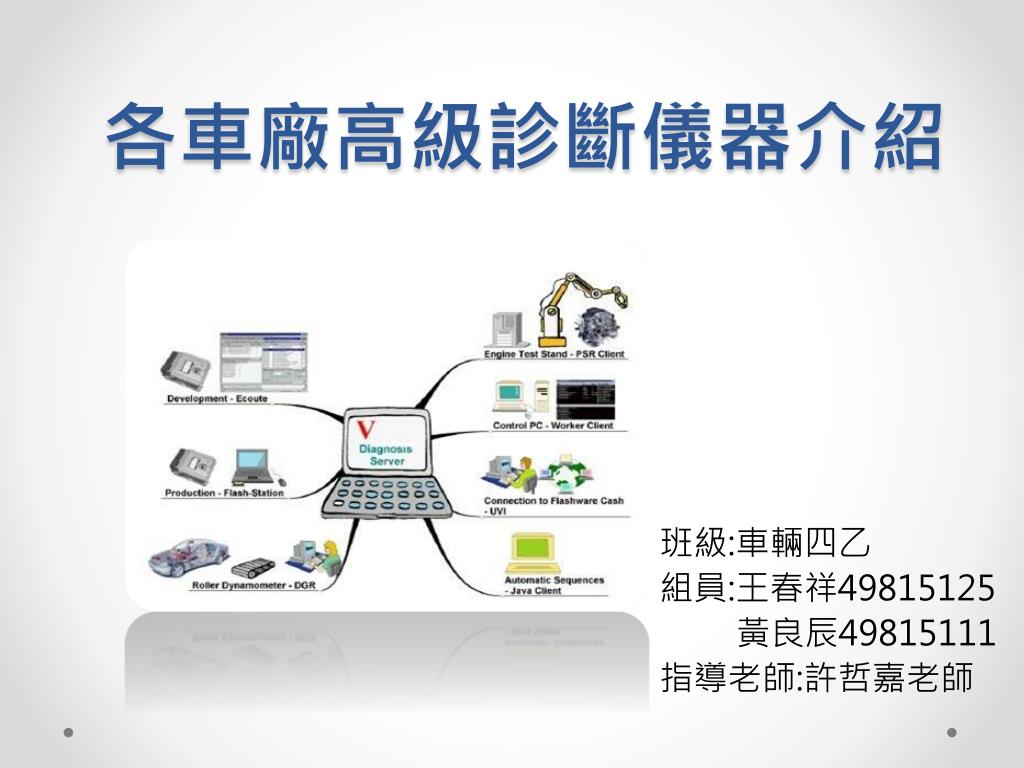

  1. 各車廠高級診斷儀器介紹 班級:車輛四乙 組員:王春祥49815125 黃良辰49815111 指導老師:許哲嘉老師

  2. 維修技術系統簡介(舉例:Mercedes BENZ WIS) 新版賓士汽車維修電子目錄（網路版）是全球賓士汽車維修服務站，配件服務商最新開發的維修資訊系統 該系統採用編一的管理軟體來許可EPC與WIS的註冊，有效的解決了舊WIS經常失效的的的問題 該系統性能穩定，全中文功能表，使用簡單方便！分為三個版本：單機版,區域網路版和網路版 Mercedes Benz WIS net新版賓士維修資訊系統(EWA),賓士DAS+ WIS+ASRA是基於轎車、貨車、大客車和跑車的維修資訊系統。 該系統面向北美，南非，歐洲，中國等全球市場包含了各控制單元、電子系統、機械系統和變速器系統等詳盡的診斷+維修+工時資訊，Mercedes Benz WIS net KEYGEN註冊機註冊號,全面支援升級。

  3. 賓士維修中心獨有的維修資料系統 維修資料系統 (WIS) : 提供有關所有賓士房車系列的詳盡保養及維修資料。 能為維修人員提供最新、最可靠的操作資訊以及與車輛相關的資料。 專業的維修支援及可流動的特點更有助技術人員迅速及有效率地獲取資料。 多功能電子目錄(ASRA) (標準工作項目與標準工時查閱系統): ASRA電子目錄整合於維修資料系統 (WIS) 內，專為輔助任何賓士房車進行保養及維修所需的操作程序而設。 協助維修人員編製車輛保養及維修文件。 個別保養及維修程序分配所需的工序時間和成本。

  4. Mercedes BENZ WIS net 2008/9月維修技術系統 語系版本：中/英文DVD版系統支援：Windows 2000/XP /Vista 硬體需求：PC發行時間：2008年 地區：德國語言：英語

  5. BENZ超級工程版 BENZ工程師所使用來開發診斷軟體用的工程軟體,也就是現在大家所使用的Xentryand DAS就是基於BENZ超級工程版所開發出來並交付給一般售後經銷商使用。

  6. BENZ超級工程版 所以使用BENZ超級工程版在所有的diagnosis診斷/coding設碼/retrofit改裝/flashing編程功能上都是開放並且沒有限制可以不必透過VEDOC(原廠申請修改配備碼的流程)就能自由增加或減少SA代碼,達到修改車輛配備的目的例如:增加SA500電折後視鏡 ※功能非常強大而且完全開放,但是對於使用者的電腦操作水準與對車輛編程設碼的知識相對應當小心謹慎,避免錯誤的設碼編程把控制單元弄壞。

  7. 汽車煙霧測漏專家 ASG1000 • 汽車煙霧測漏專家使用上非常簡便, 接上12V 電源設置計時器與調整流量控制閥, 汽車測漏專家就會產生煙霧, 經由調整流量控制閥就能調整煙霧量. 產生的煙霧輸出為12~14 Inches water column, 這壓力是設計專門執行 EVAP燃油蒸發控制系統的洩漏測試, 也可用於車輛上其他系統的洩漏測試, 不會對車輛的油封膠圈等造成損壞。 • 多功能:汽車煙霧測漏專家是一種多用途的工具，適用於任何有可能漏油的地方。 • LED 的時間顯示器:可調節流量和工作時間。 • 配件齊全:配置紅外線, 紫外線, 高亮度LED 三合一檢視燈, 各種尺寸的封口塞與配件可用於工作時不同的應用需求。 • 內置空氣泵浦:內置穩壓可調空氣泵浦，不需要外接壓縮空氣執行洩漏測試,提升使用便利性。 • 節省時間和快速的洩漏檢測:在大多數情況下，診斷儀器可能會掃描出 ”壓力傳感器異常”，而實際上“壓力低”的問題是由某處洩漏所引起的。

  8. 各式原廠診斷機器 BENZ 原廠檢測儀 Sdconnect Compact Ⅳ BENZ 新一代原廠檢測儀 Sdconnect COMPACT3W 這是一項新的無線車輛診斷技術。 SDconnect將偵測的錯誤檢測數據傳輸到Panasonic 診斷電腦。 當使用SDconnect無線模式時,診斷資料的傳送是經由無線網路運作。即使在車廠外圍工作，工作人員能自由地移動且不受阻礙。 • 為適用於最新款2008年後的奔馳車系檢測，奔馳公司最新檢測儀新品。Compact 3W-SD Connect已投入各經銷商使用。 • 數據處理盒SD-Connect經全新設計，可不連接Compact 3W觸屏而快速處理常用功能。本儀器一般用於車間。 • 採用XP系統，寬大的觸屏，顯得大氣易操作，含診斷、編程、模擬學習、維修信息、工時、保養內容；數據處理盒SD-connect比STAR更加先進和快速。在國外代理商的維修站，本儀器一般用於初檢。

  9. BMW寶馬(新系統ISIS) 寶馬最新原廠檢測儀ISIS 寶馬原廠檢測儀GT1 ISIS是基本組件。它一方面提供與車輛OBD II診斷接口連接的接口，另一方面提供自適應集成到修理廠網絡所需的接口。通過一個高傚的計算機核心，它作為協議轉換器負責測試儀和車輛控制單元之間的數据交換以及接通測量技朮所需的信號處理。供電電壓經KL30通過車輛接口提供。ICOM A的電氣運行規定有一個8V的最低電壓。只有供電電壓超過最低極限值，才能確保穩定的功能。 • 新的寶馬檢測儀ISID，於4S授權站是採用網絡技持，利用服務器進行數據存儲和傳輸，所有工作的數據都要經過服務器，甚至經過服務器再與中國寶馬或德國寶馬進行交換。 • 對所有新舊款寶馬系列車種進行診斷，當GT1版本超過V44，則只可進行診斷，編程設碼均移至SSS光纖系統。

  10. SSS光學編程系統（SSS+OPS） • 新一代寶馬編程系統，能對具備OBD2和CANBUS系統以及光纖系統的車種進行個性化設置、設碼編程等功能。

  11. PORSCHE寶時捷 PORSCHE 原廠檢測儀Piwis Tester PIWIS TESTER是德國公司為其特約站提供的專用檢測儀.可測試系統：ENGINE.自動變速.空調系統.SRS.ABS、ASR.MPL.GM、保時捷原廠防盜系統、KEYLESS GO系統及其、OBD-II系統等。測試功能：讀取故障碼、清除故障碼、動態數據流、電腦編程匹配、元件測試、維修資料咨詢、元件位置圖、線路圖。維修資料系統：2005年之後車還可進入故障導航及全車線路圖，還有原配示波表和萬用表功能，是專業維修保時捷必不可少的工具。 • 第三代寶時捷最新檢測儀，採用BOSCH最新大型觸屏KTS670，XP系統，顯示淺析，反應快速。含電路圖，全系PORSCHE車型的診斷和設碼編程。

  12. AUDI / VW AUDI / VW 原廠檢測儀VAS5052A AUDI / VW 原廠檢測儀 VAS5052 • 產自德國西門子公司，由VW GROUP配於大眾、奧迪、賓利、斯柯達、西捷品牌代理商使用。含測試編程引導，由基礎BASE程式和各品牌程式組成。具有獨特的藍牙傳輸無線診斷功能。 • 產自德國西門子公司，由VW GROUP配於大眾奧迪、賓利、斯柯達、西捷呂牌代理商使用。Windows 2000系統，含測試編程引導，由基礎BASE程式和各品牌程式組成。 6017B （選配）用於新款帶CANBUS系統的車型檢測，如A8，A6，Q7等

  13. TOYOTA TOYOTA / LEXUS原廠檢測儀Intelligent Tester Ⅱ • 日本電裝DENSO公司為豐田公司生產，用於配套全球豐田、雷克薩斯代理商合使用。觸屏設計，聯接OBD2線即可自動聯接，並具備示波分析功能，反應速度快，質量非常好。升級含硬件OS升級和軟件升級，長期為經銷商和4S站服務。

  14. HONDA HONDA 原廠檢測儀HDS-HIM • 採用PC-BASE平臺，安裝HONDA DIAGNOSIS SYSTEM程式，聯接HIM數據交換盒。可對新舊款HONDA 所有車型進行診斷編程。

  15. GM通用 通用原廠檢測儀TECHⅡ • 美國Vetronix公司為通用GM生產，用於配套全球GM代理商：北美通GM、上海通用SGM、歐寶OPEL、薩博SAAB、五十鈴IUSUS。 • 流行車種悍馬H2、H3、卡迪來克等程式含於北美卡中。利用GM TIS2000編程系統，可對GM車系、SGM車系、OPEL車系進行編程。

  16. NISSAN NISSAN 最新原廠檢測儀CONSULT3 • 自動快速識別汽車電控系統以及CAN 系統 • 自動診斷問題所在，不必依賴更高的技師水平無線聯接技術增加效率利用PC電腦能強大的數據處理
