  1. Modulasi Bandpass Pengantar SM241013 - PengantarSistem Telekomunikasi Semester genap 2006-2007

  2. Modulasi Bandpass • Modulator bandpassmengubahderetan bit menjadisinyal yang memilikifrekuensi yang berpusatpadawc • Modulator menghasilkan • Modulator menyimpan bit informasididalamAmplitudo (A), ataufrekuensi (w) ataufasa ( ) • Memerlukangelombang carrier yang prosesselanjutnyamemilikibentukdasar yang samadengandenganmodulasi analog yang informasinyadalambentuk digital yang dikenalsebagaimodulasi digital contohnya ASK, FSK, PSK, dan QAM.

  3. Basic Types of Modulation 1. Continuous Wave (CW) Carrier Modulation • Gelombang pembawa (carrier waveform) berupa gelombang kontinyu (biasanya sinusoidal) • Salah satu parameter dari gelombang pembawa diubah sesuai bentuk sinyal informasi yang akan ditransmisikan 2. Pulse Modulation • Gelombang pembawa (carrier waveform) berbentuk pulsa (biasanya pulsa persegi/rectangular) • Salah satu parameter dari pulsa gelombang pembawa diubah sesuai bentuk sinyal informasi yang akan ditransmisikan SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2006-2007

  4. Amplitudo, Frekuensi, Phase cycle (T) +900 voltage A B C B A 1800 00 π 2π 0 time (t) C Amplitude (V) -900 Amplitudo Nilai maksimum dari besaran elektrik (mis voltage) dari gelombang Frekuensi Jumlah cycle yang dihasilkan dalam satu detik (cycles per second atau Hertz) Phase Gelombang A dengan phase 00 Gelombang B dengan selisih phase -900 (lebih lambat) terhadap A Gelombang C dengan selisih phase +900 (lebih cepat) terhadap A SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2006-2007

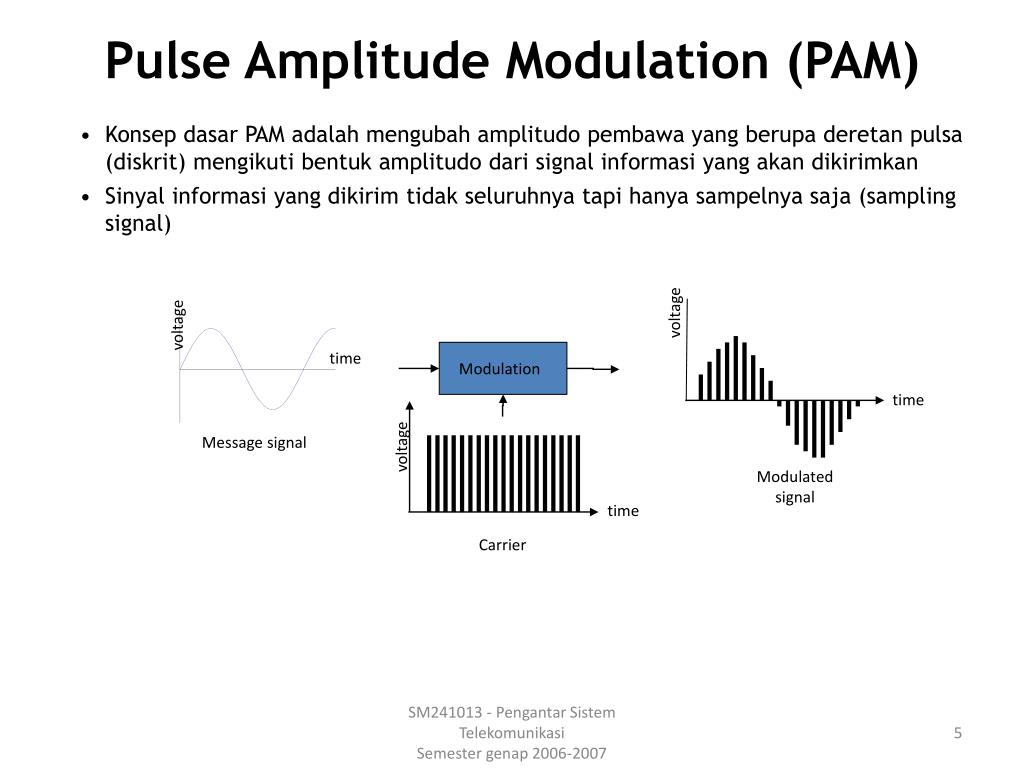

  5. Modulation Pulse Amplitude Modulation (PAM) • Konsep dasar PAM adalah mengubah amplitudo pembawa yang berupa deretan pulsa (diskrit) mengikuti bentuk amplitudo dari signal informasi yang akan dikirimkan • Sinyal informasi yang dikirim tidak seluruhnya tapi hanya sampelnya saja (sampling signal) voltage voltage time time Message signal voltage Modulated signal time Carrier SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2006-2007

  6. Modulasi Digital • Teknik modulasi digital pada prinsipnya merupakan variant dari metode modulasi analog • Teknik modulasi digital : • Teknik dasar : • Amplitude shift keying (ASK) • Frequency shift keying (FSK) • Phase shift keying (PSK) • Variant dari teknik dasar di atas : • 4 Pulse Amplitude Modulation (4-PAM) • Quadrature Phase Shift Keying (QPSK) • Quadrature Amplitude Modulation (QAM) SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2006-2007

  7. BASK, BFSK dan BPSK Binary Amplitude Shift Keying (BASK) • Sinyal direpresentasikan dalam dua kondisi perubahan amplitudo gelombang pembawa • Sinyal “1”  direpresentasikan dengan status “ON” (ada gelombang pembawa) • Sinyal “0”  direpresentasikan dengan status “OFF” (tidak ada gelombang pembawa) Binary Frequency Shift Keying (BFSK) • Sinyal direpresentasikan dalam perubahan frekuensi gelombang pembawa • Sinyal “1”  direpresentasikan dengan frekuensi tinggi • Sinyal “0”  direpresentasikan dengan frekuensi rendah Binary Phase Shift Keying (BPSK) • Sinyal direpresentasikan dalam perubahan phase gelombang pembawa • Sinyal “1”  Phase gelombang pembawa tidak bergeser (pergeseran phase 00) • Sinyal “0”  Phase gelombang pembawa bergeser 1800 (berlawanan) SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2006-2007

  8. Signal BASK BFSK BPSK BASK, BFSK dan BPSK SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2006-2007

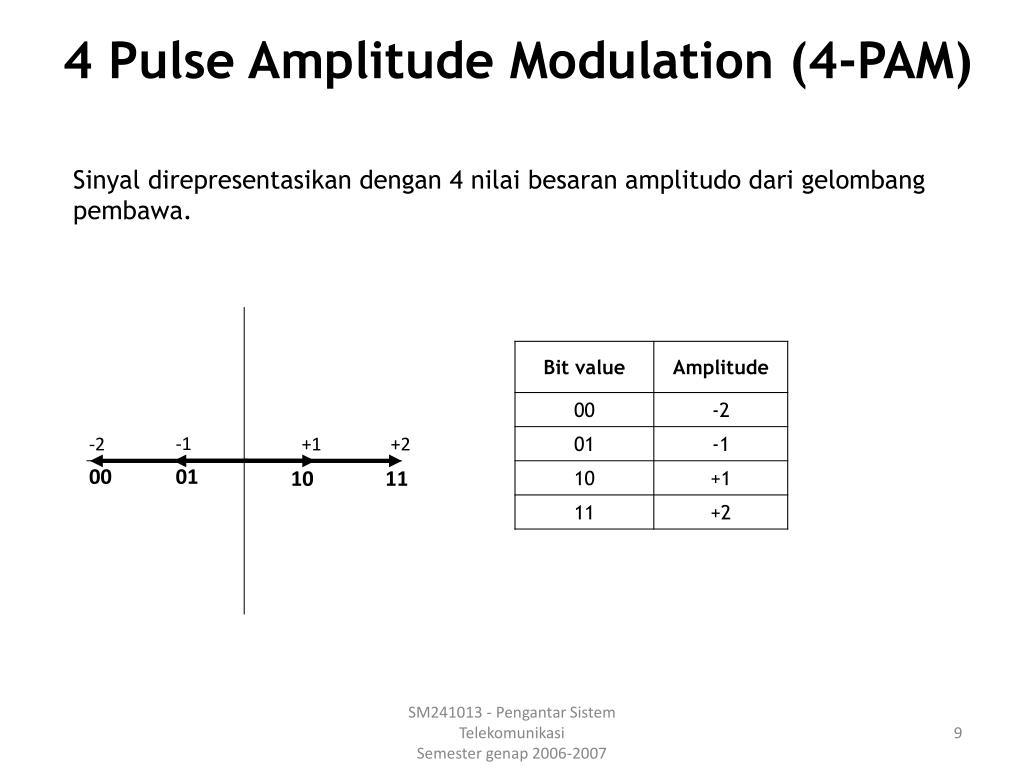

  9. 4 Pulse Amplitude Modulation (4-PAM) Sinyal direpresentasikan dengan 4 nilai besaran amplitudo dari gelombang pembawa. -1 -2 +1 +2 00 01 10 11 SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2006-2007

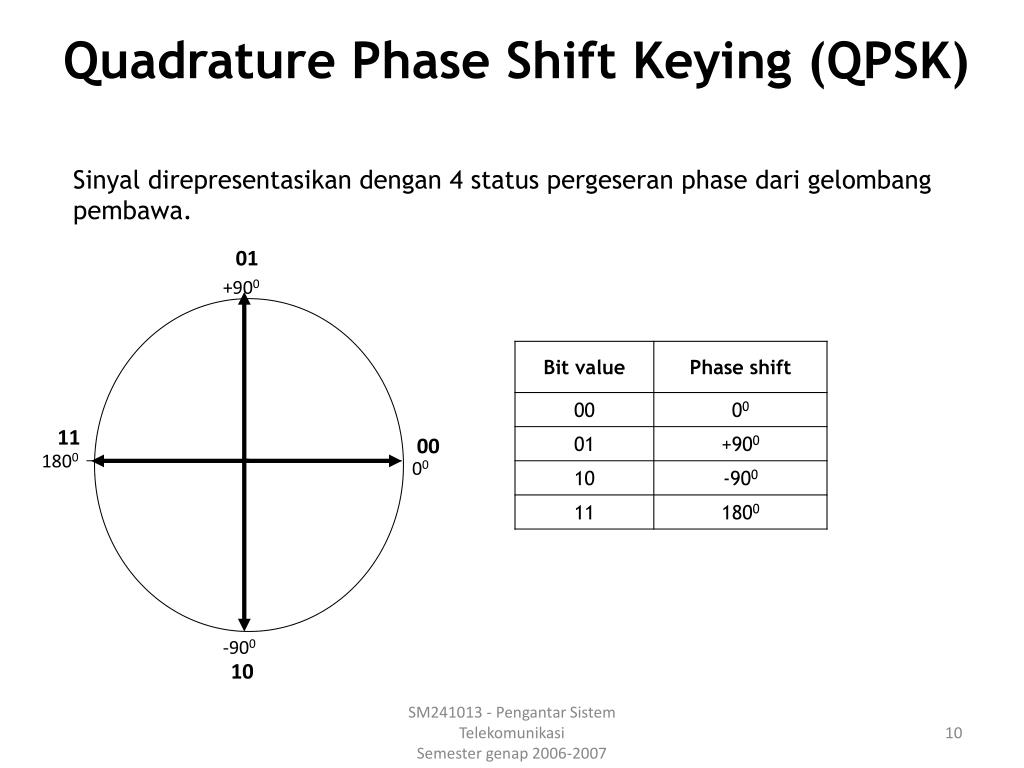

  10. Quadrature Phase Shift Keying (QPSK) Sinyal direpresentasikan dengan 4 status pergeseran phase dari gelombang pembawa. 01 +900 11 00 1800 00 -900 10 SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2006-2007

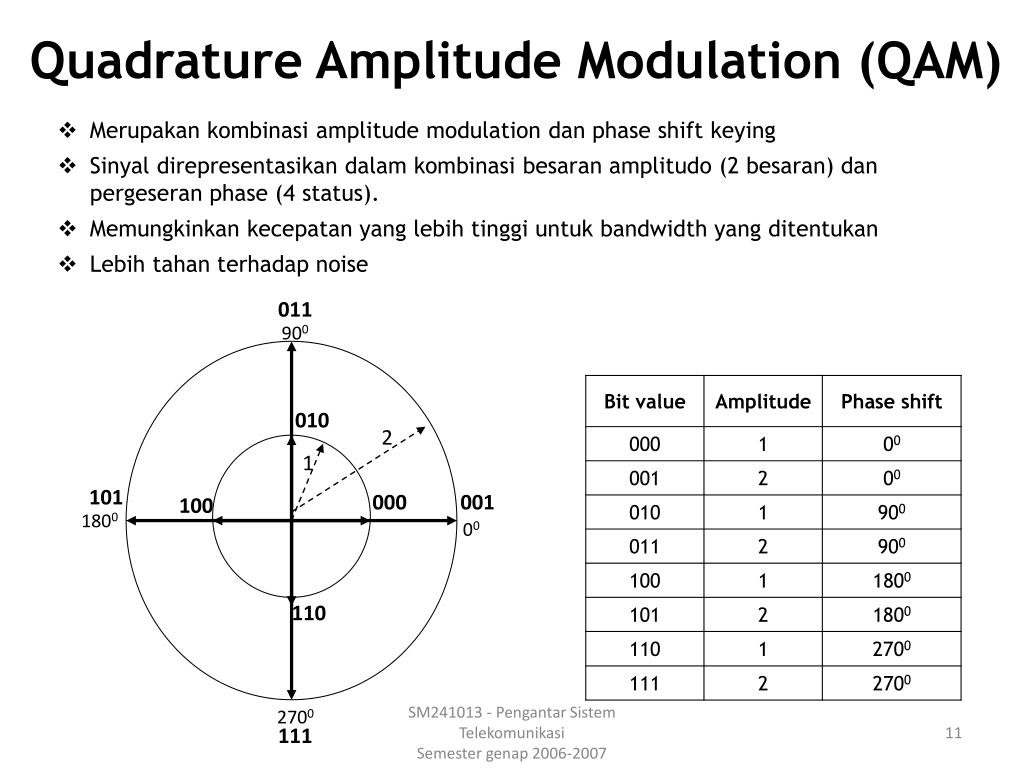

  11. 011 900 010 2 1 101 000 001 100 1800 00 110 2700 111 Quadrature Amplitude Modulation (QAM) • Merupakan kombinasi amplitude modulation dan phase shift keying • Sinyal direpresentasikan dalam kombinasi besaran amplitudo (2 besaran) dan pergeseran phase (4 status). • Memungkinkan kecepatan yang lebih tinggi untuk bandwidth yang ditentukan • Lebih tahan terhadap noise SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2006-2007

  12. Quadrature Amplitude Modulation (QAM) Contoh : Bit stream sinyal sbb : 001010100011101000011110 Bagi dalam kelompok masing-masing 3 bit: 001-010-100-011-101-000-011-110 Perubahan amplitudo dan phase Bentuk gelombang modulasi SM241013 - Pengantar Sistem Telekomunikasi Semester genap 2006-2007

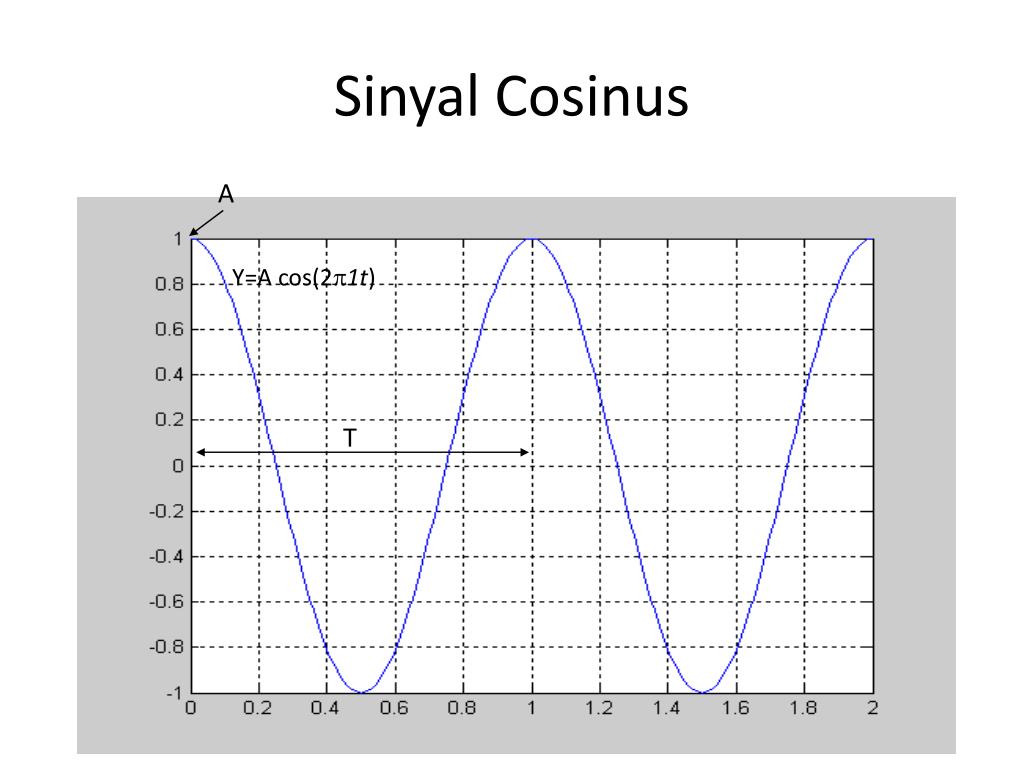

  13. Sinyal Cosinus A Y=A cos(21t) T

  14. Cont’ A Y=A cos(22t) T

  15. ASK (Amplituda Shift Keying) • Amplituda Shift Keying • Mengubah bit input menjadi sinyal dimana bit disimpan dalam amplituda

  16. BASK (Binary Amplitude Shift Keying)

  17. 4-ASK

  18. 8-ASK

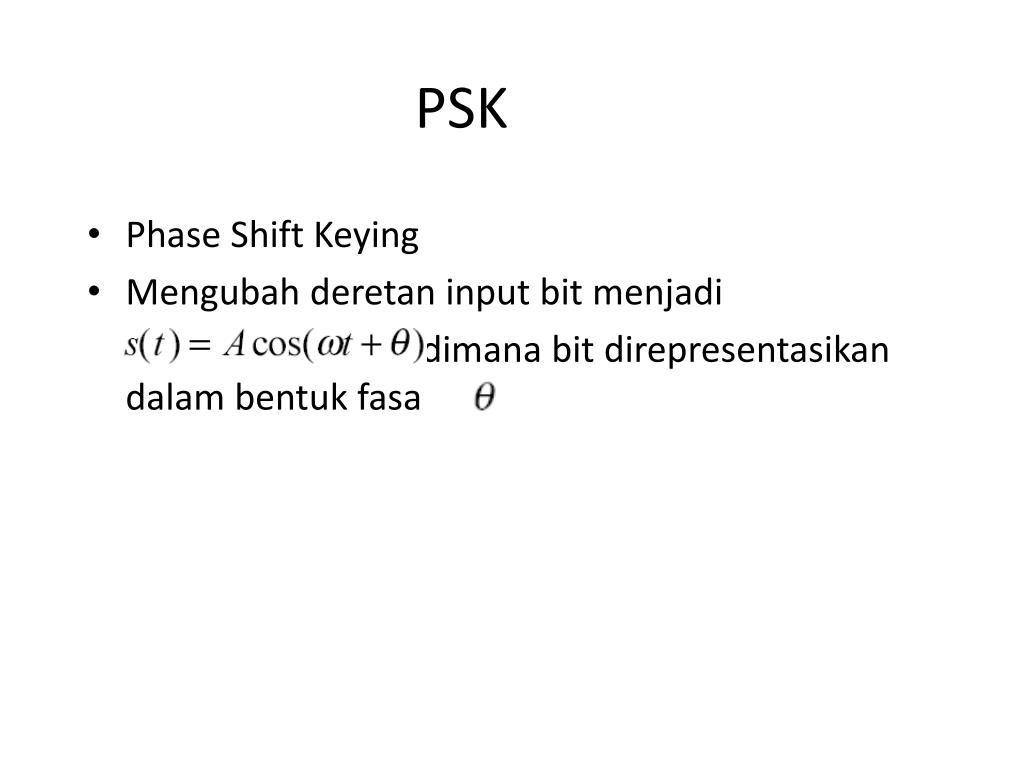

  19. PSK • Phase Shift Keying • Mengubah deretan input bit menjadi dimana bit direpresentasikan dalam bentuk fasa

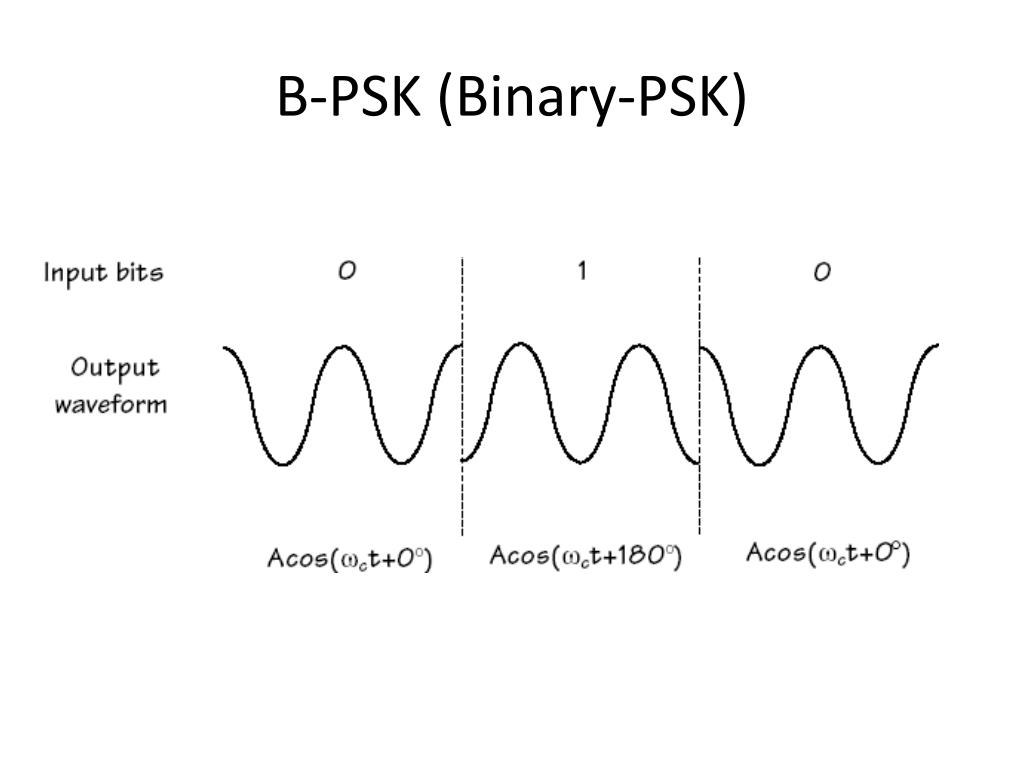

  20. B-PSK (Binary-PSK)

  21. Seluruh varian PSK

  22. FSK • Frequency Shift Keying • Bit 1 = • Bit 0=

  23. Varian FSK

  24. Memilih metode modulasi • Jika kanal memiliki banyak distorsi amplitudo jangan gunakan metode ASK, jika kanal memiliki banyak distorsi frekuensi jangan gunakan FSK, jika kanal memiliki banyak distorsi fasa jangan gunakan PSK • Jika sudah diputuskan metode modulasinya, jenis modulasinya seperti apa? Misalkan digunakan PSK, apakah BPSK, 4PSK atau 8 PSK? • Semakin besar teknik modulasi maka semakin kecil bandwidth,seperti gambar di sebelah

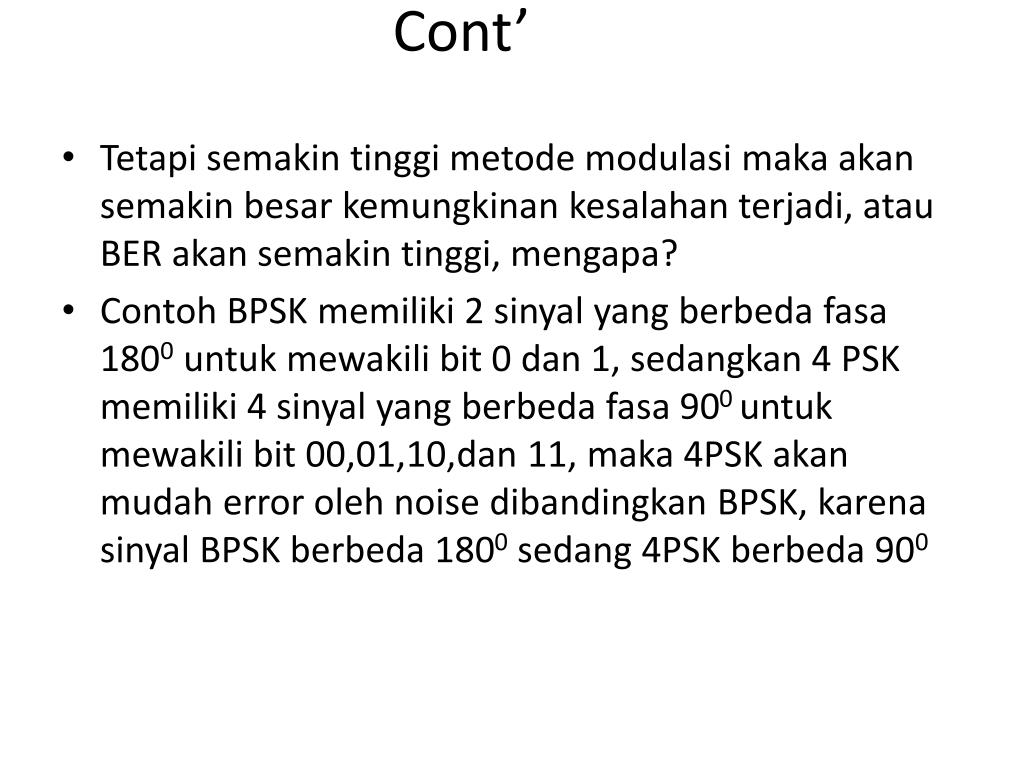

  25. Cont’ • Tetapi semakin tinggi metode modulasi maka akan semakin besar kemungkinan kesalahan terjadi, atau BER akan semakin tinggi, mengapa? • Contoh BPSK memiliki 2 sinyal yang berbeda fasa 1800 untuk mewakili bit 0 dan 1, sedangkan 4 PSK memiliki 4 sinyal yang berbeda fasa 900 untuk mewakili bit 00,01,10,dan 11, maka 4PSK akan mudah error oleh noise dibandingkan BPSK, karena sinyal BPSK berbeda 1800 sedang 4PSK berbeda 900
