Modulasi Amplitudo

Modulasi Amplitudo. Tujuan dari modulasi : Untuk memindahkan / menumpangkan posisi spektrum yang rendah dari sinyal data ( informasi ), ke pita spektrum yang jauh lebih tinggi dari sinyal pembawa . Sinyal data dapat berbentuk sinyal audio, sinyal video, atau sinyal yang lain.

emera
Télécharger la présentation

Modulasi Amplitudo

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

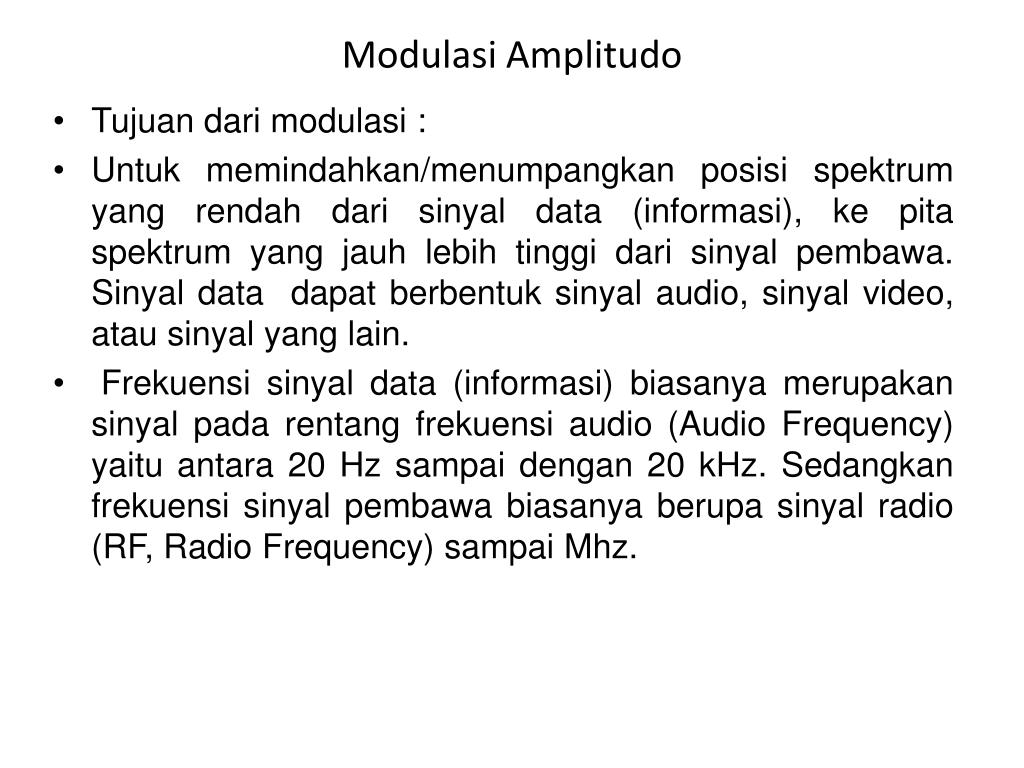

  1. ModulasiAmplitudo • Tujuandarimodulasi : • Untukmemindahkan/menumpangkanposisispektrum yang rendahdarisinyal data (informasi), ke pita spektrum yang jauhlebihtinggidarisinyalpembawa. Sinyal data dapatberbentuksinyal audio, sinyal video, atausinyal yang lain. • Frekuensisinyaldata (informasi) biasanyamerupakansinyalpadarentangfrekuensi audio (Audio Frequency) yaituantara 20 Hz sampaidengan20 kHz. Sedangkanfrekuensisinyalpembawabiasanyaberupasinyal radio (RF, Radio Frequency) sampaiMhz.

  2. KarenaRadiasigelombangelektromagnetikaakanberlangsungdenganefisien, jikaukuranantenanyasebandingdenganpanjanggelombang. • Contoh : data 1 berfrekuensi f1 = 3 kHz λ = c / f λ = 100 km data 2 berfrekuensi f2 = 300 MHz λ = c / f λ = 1 m dan c = 3.108m/s dan f (1/s)

  3. Sinyalpembawa Modulator Sinyaltermodulasi berfrekuensitinggiberfrekuensitinggi Sinyaldata (sinyalpemodulasi) berfrekuensirendah • sinyalpemodulasi : em= Vmsin ωmt sinyalpembawa : ec= Vcsin ωct sinyaltermodulasi : eAM = Vc(1 + m sin ωmt ) sin ωct = Vc . sin ωct + ½ m.Vc.cos(ωc- ωm) t - ½ m.Vc.cos(ωc+ ωm) t • Vc: amplitudomaksimumsinyalpembawa • Vm: amplitudomaksimumsinyalpemodulasi • m : indeksmodulasi AM • ωc: frekuensisudutsinyalpembawa (radian/detik) • ωm: frekuensisudutsinyalpemodulasi(radian/detik) dengan ω = 2π f ,

  4. pembawa = Vc . sin ωct • sisibawah (LSB) Lower Side Band : ½ m.Vc.cos(ωc- ωm) t • sisiatas (USB ) Upper Side Band ½ m.Vc.cos(ωc+ ωm) t Sinyalpemodulasi Sinyalpembawa

  5. eAM Spektrum frekuensi sinyal termodulasi AM Sinyaltermodulasi AM

  6. IndeksModulasiAM ( m ) Indeksmodulasi (m) mempunyairentangantara 0 dan 1. m = 0 tidakadapemodulasian m = 1 pemodulasianmaksimal m = Vm / Vc Dalampersen ( M ) = Vm/ Vc X 100%

  7. DSBFC (Double Side Band Full Carrier) • SinyaltermodulasiAMterdiridaritigakomponenyaitukomponenpembawa, komponenbidangsisiatas, dankomponenbidangsisibawah. • Sinyaliniditransmisikanataudipancarkansecarakeseluruhankearahpenerima. Transmisisemacaminidisebuttransmisi DSBFC (Double Side Band Full Carrier) yang berartipemancaranduabidangsisi (atasdanbawah) berikutdengankomponenpembawanya. Jenistransmisi yang demikianmembutuhkanlebarbidangsebesar2 fm, dengan fmadalahfrekuensitertinggisinyalpemodulasi.

  8. Amplitudopuncakkomponenpembawamerupakanbagian yang terbesar, yaituVc. Sedangkankeduakomponen yang lain mempunyaiamplitudopuncak yang sama, yaitu ½ .m.Vc • Mngalamkerugiankarenakomponenpembawadengandaya yang terbesardariketigakomponen yang adaini, sebenarnyatidakmembawainformasiapapun.

  9. DSBSC (Double Side Band Suppressed Carrier) • Jenistransmisisinyaltermodulasi AM dimanakomponenpembawanyatelahditekanmenjadi nol. Padajenisini, lebarbidang yang dibutuhkansamadenganlebarbidang yang dibutuhkanpadatransmisi DSBFC.

  10. Sinyal DSBSC (a) domain waktu (b) domain frekuensi

  11. SSB : Single Side Band • mentransmisikansalahsatukomponenbidangsisi, komponen USB atau LSB saja. • lebihhematdaya, transmisi SSB jugalebihhematlebarbidang (yaituhanyamembutuhkansetengahdarilebarbidang yang dibutuhkanpadatransmisi DSBFC).

  12. Pemilihan komponen USB untuk ditransmisikan dalamsistem SSB

  13. 1. Sinyalpembawasinusoidadenganfrekuensi 3 kHz mempunyai amplitude puncak 2 Volt dimodulasi AM olehsinyal audio 750 Hz yang mempunyai amplitude puncak 750 mV. Tentukan: a. Indeksmodulasi AM b. Persamaangelombang termodulasi AM dan tentukan berapa besar : amplitudopembawadanωnya amplitudoLSB danω nya amplitudoUSB danω nya • 2. Jelaskan yang andaketahuitentangprisipdasarpentransmisiantelekomunikasi • 3. jelaskansicarasingkatpengubahansinyal analog menjadi data digital
