  1. Ein Entity Relationship Diagramm zur ADB/NDB WS 2009/2010: Datenbanken vs. Markup Dozent: Prof. Dr. Manfred Thaller Referentin : Miyasat Alieva

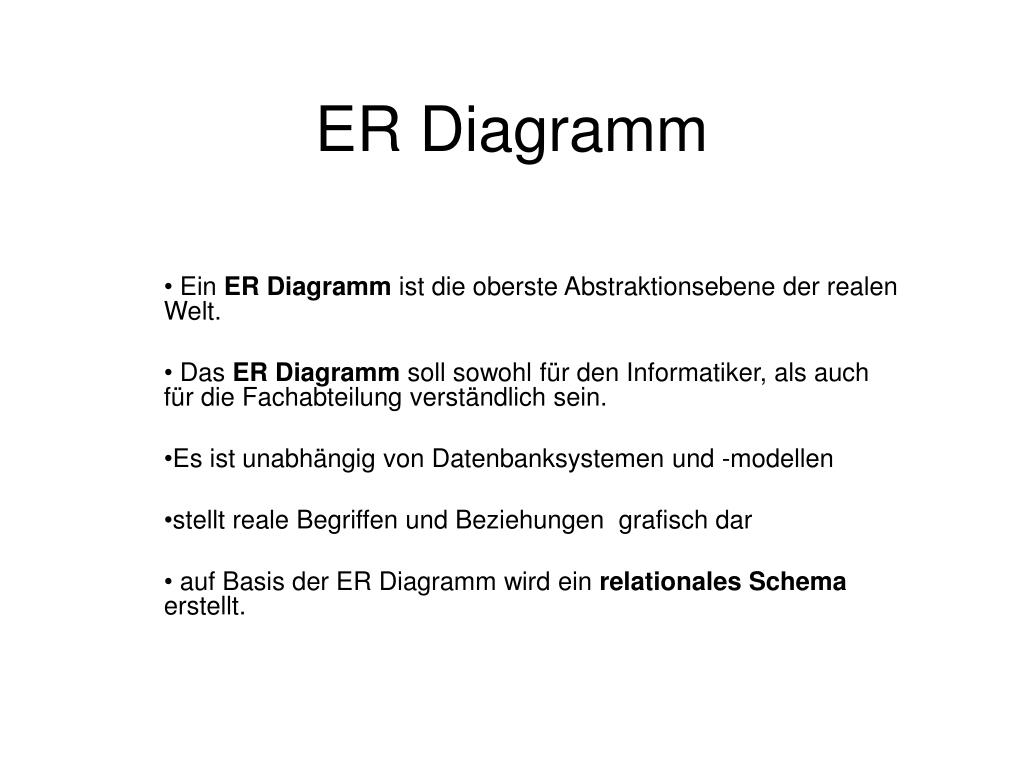

  2. ER Diagramm Ein ERDiagramm ist die oberste Abstraktionsebene der realen Welt. Das ERDiagramm soll sowohl für den Informatiker, als auch für die Fachabteilung verständlich sein. Es ist unabhängig von Datenbanksystemen und -modellen stellt reale Begriffen und Beziehungen grafisch dar auf Basis der ER Diagramm wird ein relationalesSchema erstellt.

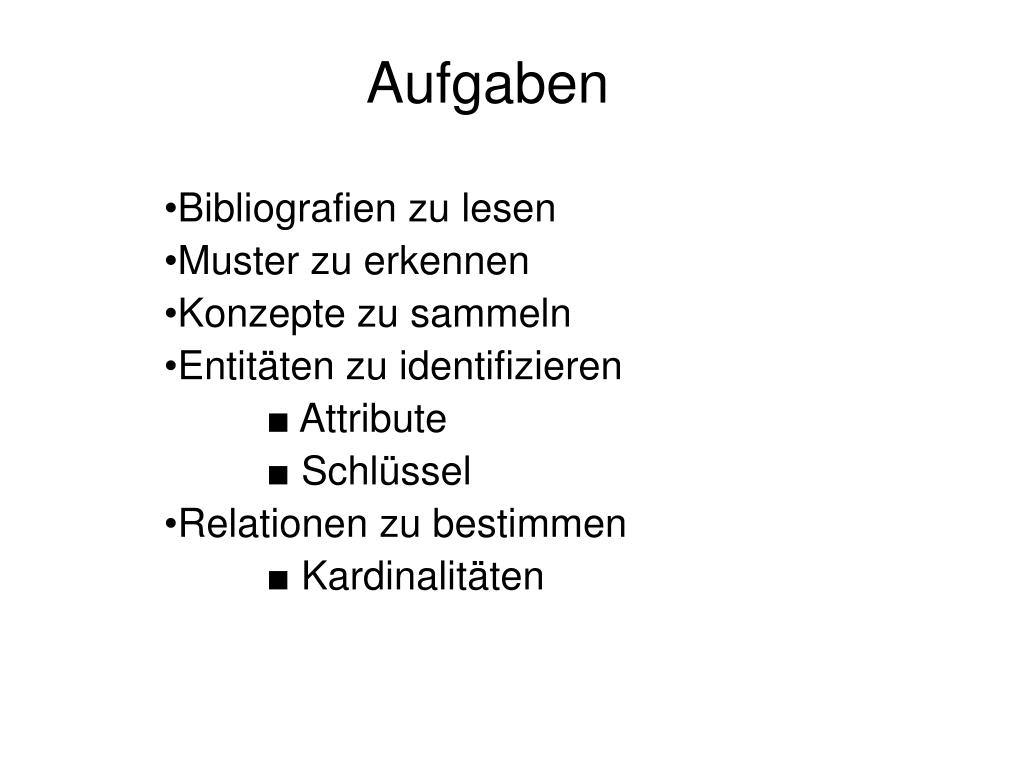

  3. Aufgaben Bibliografien zu lesen Muster zu erkennen Konzepte zu sammeln Entitäten zu identifizieren ■ Attribute ■ Schlüssel Relationen zu bestimmen ■ Kardinalitäten

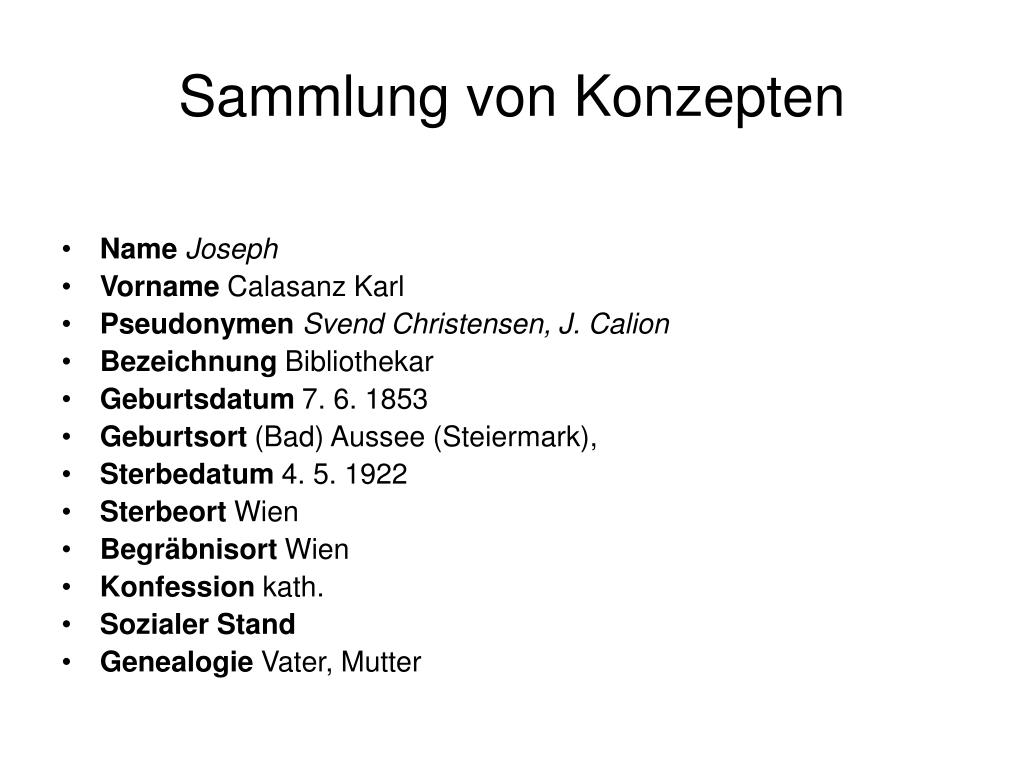

  4. Sammlung von Konzepten • Name Joseph • Vorname Calasanz Karl • Pseudonymen Svend Christensen, J. Calion • Bezeichnung Bibliothekar • Geburtsdatum 7. 6. 1853 • Geburtsort (Bad) Aussee (Steiermark), • Sterbedatum 4. 5. 1922 • Sterbeort Wien • Begräbnisort Wien • Konfession kath. • Sozialer Stand • Genealogie Vater, Mutter

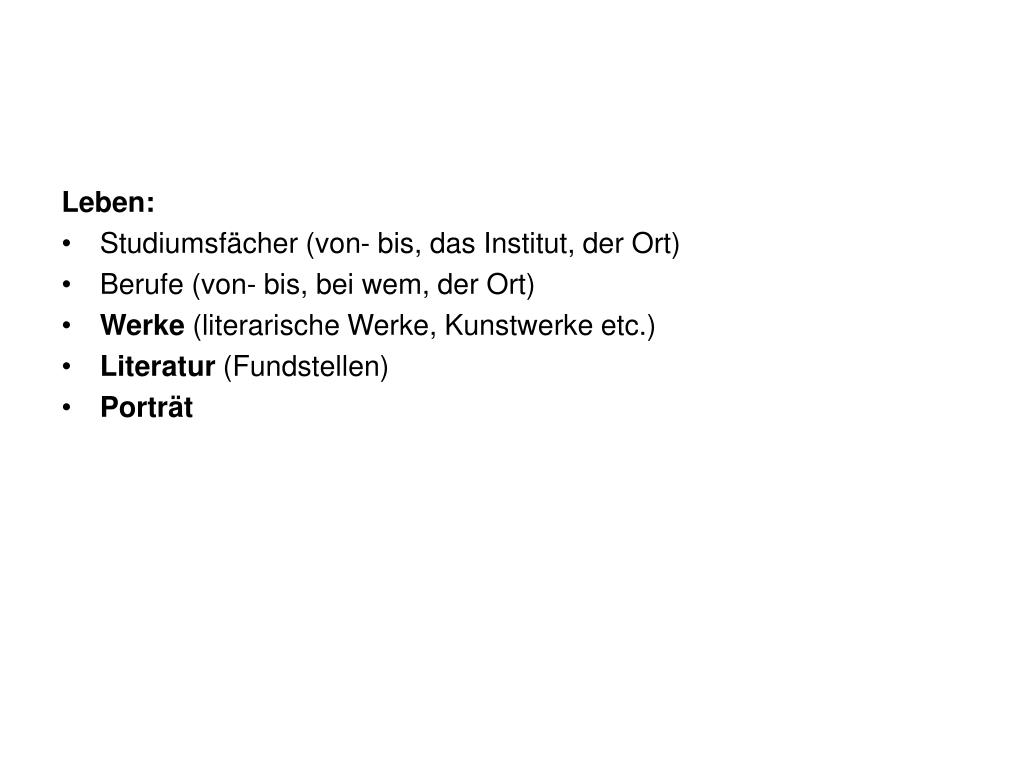

  5. Leben: • Studiumsfächer (von- bis, das Institut, der Ort) • Berufe (von- bis, bei wem, der Ort) • Werke (literarische Werke, Kunstwerke etc.) • Literatur (Fundstellen) • Porträt

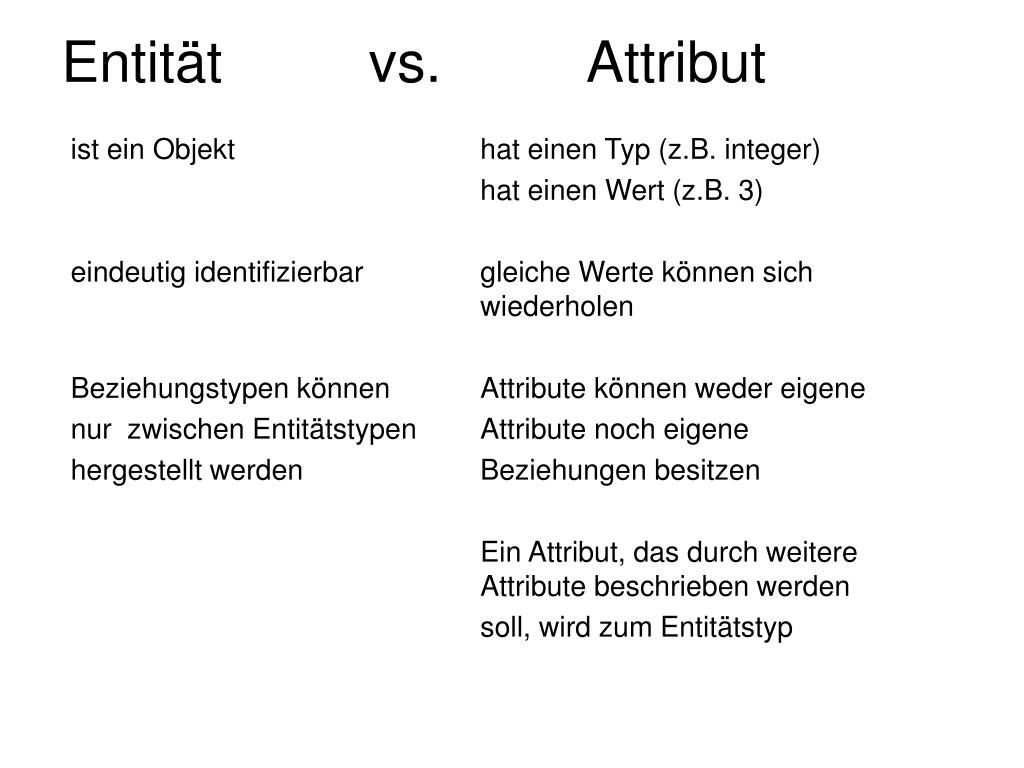

  6. Entität vs. Attribut ist ein Objekt hat einen Typ (z.B. integer) hat einen Wert (z.B. 3) eindeutig identifizierbar gleiche Werte können sich wiederholen Beziehungstypen können Attribute können weder eigene nur zwischen Entitätstypen Attribute noch eigene hergestellt werden Beziehungen besitzen Ein Attribut, das durch weitere Attribute beschrieben werden soll, wird zum Entitätstyp

  7. Entität • schwach? • assoziativ?

  8. Schwache Entitäten • Schwache Entitäten können nicht autonom existieren, sie sind in ihrer Existenz von einer anderen Entität abhängig und auch nur in Kombination mit dem Schlüssel der übergeordneten Entität eindeutig identifizierbar • Schwache Entitäten bilden zusammen mit der der übergeordneten Entität 1: nRelation • Schwache Entitäten haben eine totale Participation an der Relation

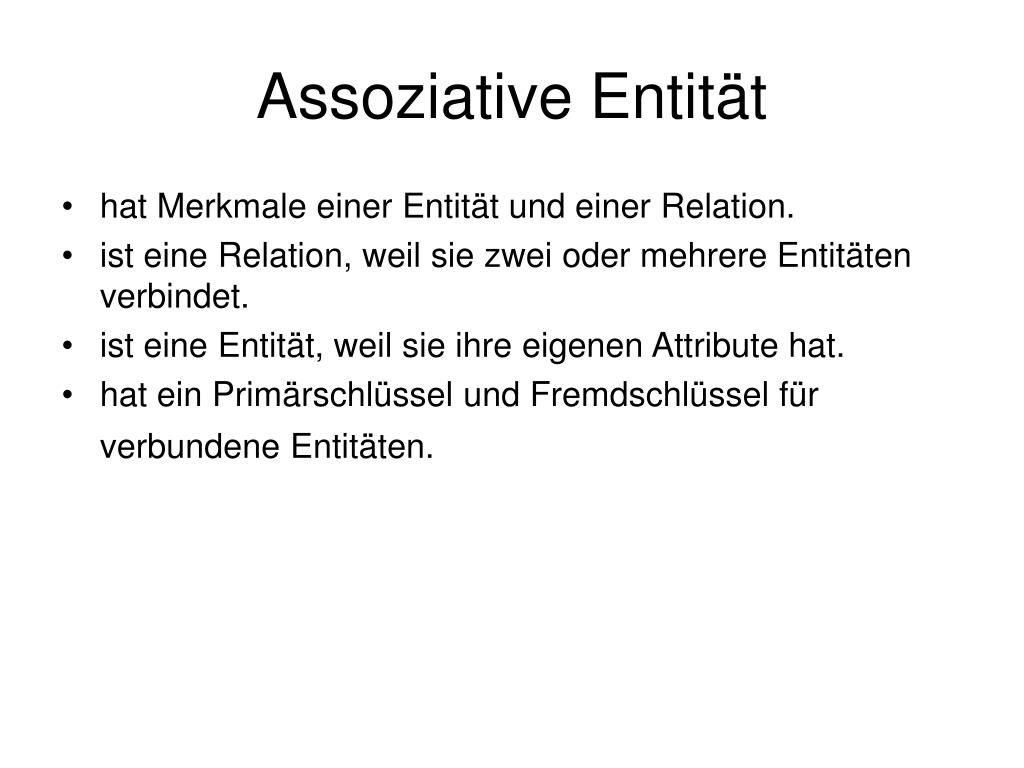

  9. Assoziative Entität • hat Merkmale einer Entität und einer Relation. • ist eine Relation, weil sie zwei oder mehrere Entitäten verbindet. • ist eine Entität, weil sie ihre eigenen Attribute hat. • hat ein Primärschlüssel und Fremdschlüssel für verbundene Entitäten.

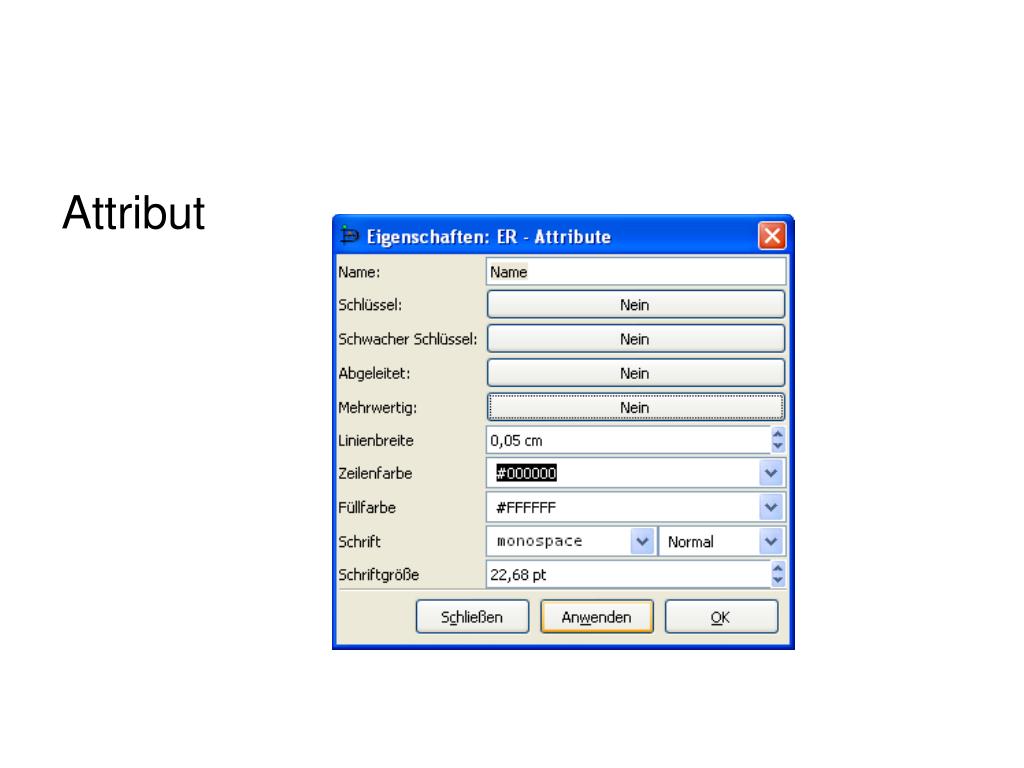

  10. Attribut

  11. Relationen

  12. ER Diagramm → Datenbank • Entitäten → Tabellen • Primärschlüssel → Primärschlüssel der Tabellen • einfache Attribute → Attribute der Tabelle • mehrwertige Attribute → extra Tabelle • m:n Relation → neue Tabelle mit zwei Primärschlüsseln von jeder Seite als Fremdschlüssel • 1:n Relation → Primärschlüssel von der 1- Seite geht als Fremdschlüssel in die n- Seite, oder man erzeugt eine neu Tabelle mit beiden Primärschlüsseln, einer davon als Primärschlüssel • 1:1 Ein der Primärschlüssel geht als Fremdschlüssel in die andere Tabelle

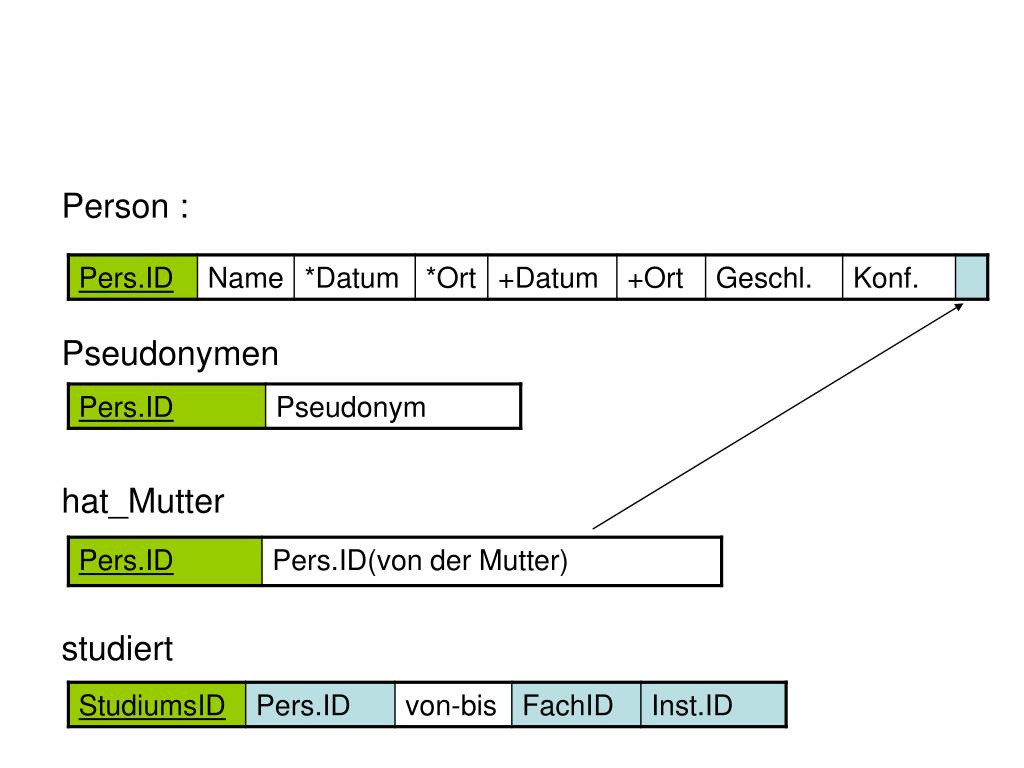

  13. Person : Pseudonymen hat_Mutter studiert

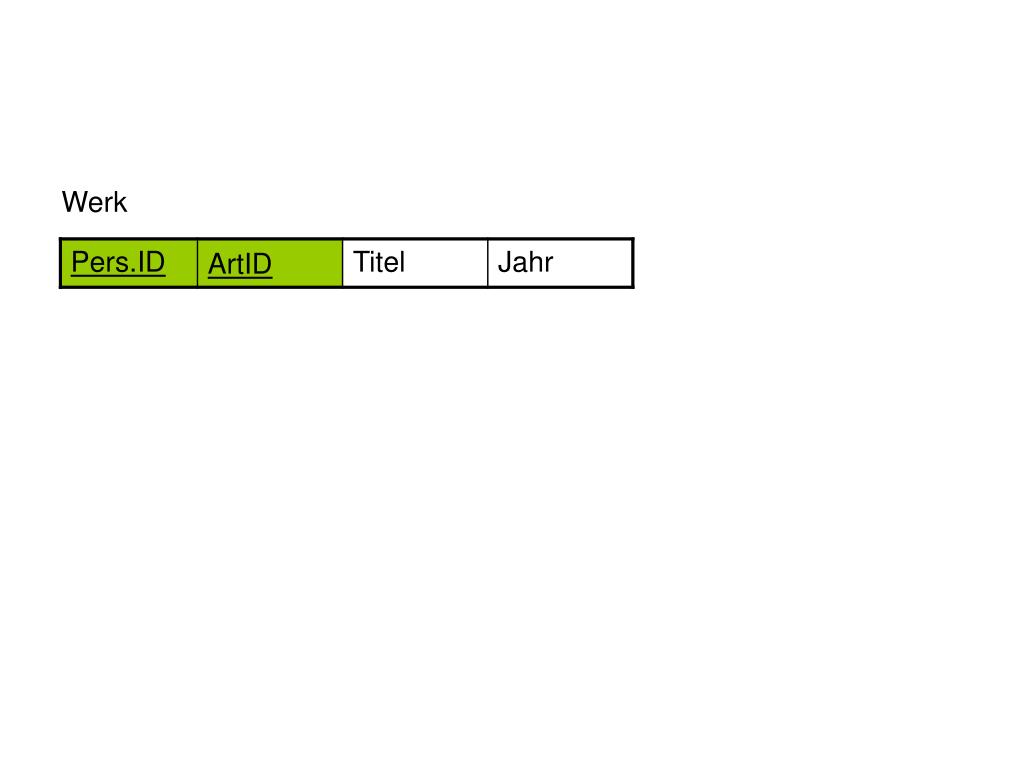

  14. Werk
