  1. Determination of Moisture Content 199800059 강태원 199802219 이승한 200102506 이은정

  2. 목 차 1.Introduction 2.Methods and Materials 3.Result 4.Discussion

  3. 1. Introduction 실험목적 배출가스내의 수분량 측정 및 측정방법을 이해 수분량 측정 목적 1.습 배기가스의 단위 체적 당 질량을 계산. 2.유속 유량 측정. 3.시료 흡인 유량에 대한 보정.

  4. 2. Methods ＆Materials 1.건구, 습구 온도 이용한 수분량 측정. 2. 임핀져를 이용한 수분량 측정. 3. 이론식을 이용한 수분량 측정.

  5. 2. Methods ＆Materials 1. 건구 습구 온도를 이용한 수분 측정 방법 1) 건구 온도 측정 - 일반적인 온도계처럼 측정하는 방법 2) 습구 온도 측정 - 건구 온도계에 물에 젖은 솜을 철사로 고정시켜 측정하는 방법 건구와 습구 온도측정은 5초간격으로 온도의 변화를 측정후 일정한 온도가 유지되는 점을 건구온도, 습구 온도로 정한다.

  6. 2. 임핀져를 이용한 수분측정 방법

  7. 배기구 유량계 여과지 홀더 임핀져 트레인

  8. 1) 임핀져 트레인 준비하기 - 임핀져 트레인(4개의 임핀져) 중에 첫 번째와 두 번째 임핀져에 100ml의 물을 넣 세 번째 임핀저에 실리카겔(미리 질량 측정해둔다.)을 넣고 네 번째는 비워둔다. 첫번째 두번째 세번째 네번째 <실리카겔> 수증기·암모니아가스 등 많은 물질에 대하여 흡착력이 강하다. 코발트이온을 함유하는 것은 무수물일 때는 파란색이지만, 습기를 흡수하면 담홍색으로 변한다. 담홍색이 되었을 때는 흡습능력이 저하되지만, 가열하면 물분자가 떨어져 나가 다시 파란색이 되어 흡습능력을 회복한다.

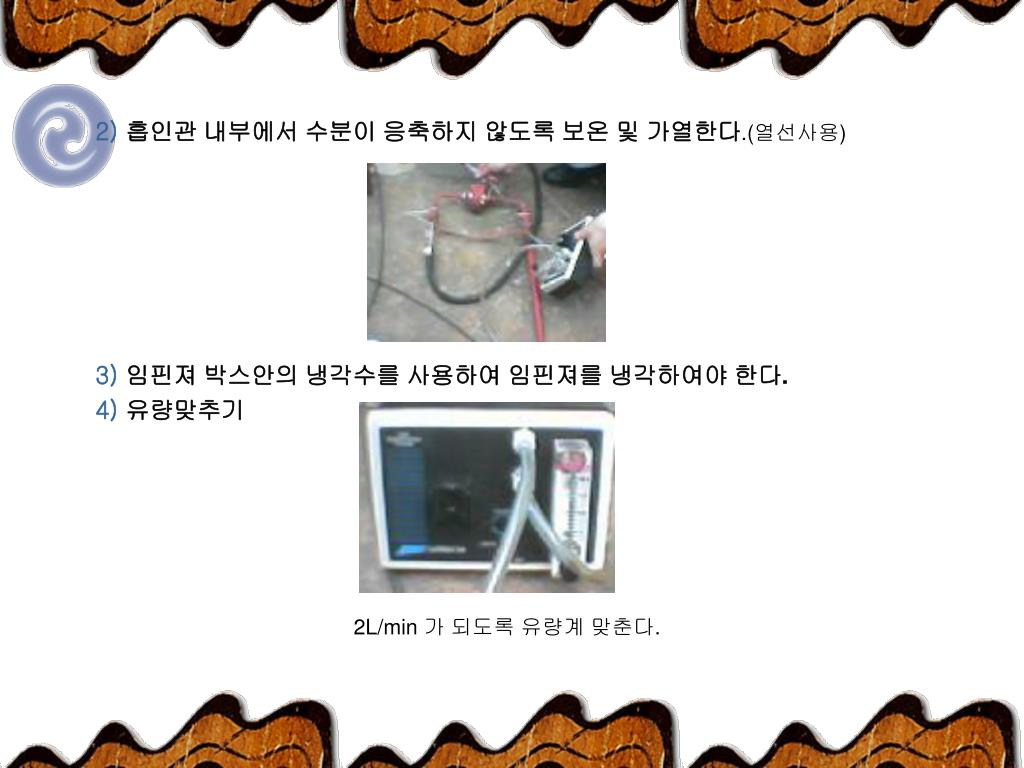

  9. 2) 흡인관 내부에서 수분이 응축하지 않도록 보온 및 가열한다.(열선사용) 3) 임핀져 박스안의 냉각수를 사용하여 임핀져를 냉각하여야 한다. 4) 유량맞추기 2L/min 가 되도록 유량계 맞춘다.

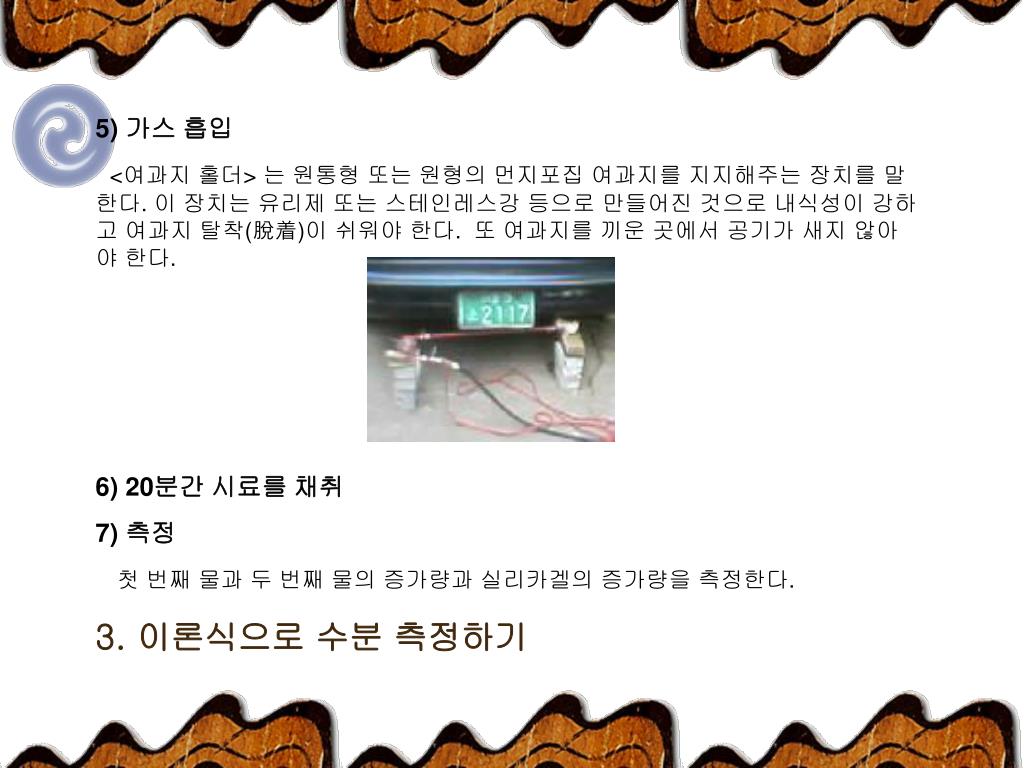

  10. 5) 가스 흡입 <여과지 홀더> 는 원통형 또는 원형의 먼지포집 여과지를 지지해주는 장치를 말한다. 이 장치는 유리제 또는 스테인레스강 등으로 만들어진 것으로 내식성이 강하고 여과지 탈착(脫着)이 쉬워야 한다.또 여과지를 끼운 곳에서 공기가 새지 않아야 한다. 6) 20분간 시료를 채취 7) 측정 첫 번째 물과 두 번째 물의 증가량과 실리카겔의 증가량을 측정한다. 3. 이론식으로 수분 측정하기

  11. 3. Result 1. 건구 습구 온도계를 이용한 수분 측정 결과

  12. ▶결과는 15초 뒤부터 거의 일정한 온도 보이는데 제일 많이 측정된 건구 온도는 38℃로 정한디. ▶ 결과 온도가 점점 증가하는데 20~30초 내외로 일정한 온도가 부분적으로 나오면서 증가 하였다. 이중에 제일 많이 측정된 34℃를 습구 온도로 정한다. ∴ 수분량 = = 4.63%

  13. 2. 임핀저를 이용한 수분측정 결과 ▶ Xw : 배출가스 중의 수증기의 부피 백분율(%) ▶ ma: 흡습 수분의 질량(ma2 - ma1)(g) 결과값: (1) 첫 번째 임핀저에 들어있는 물의 증가량 - 7ml (2) 두 번째 임핀저에 들어있는 물의 증가량 - 4ml (3) 세 번째 임핀저에 들어있는 실리카겔의 증가량 0.245g (1) + (2) + (3) = 11.245g (여기서 비중=1 이다 그러므로ml=g) ▶ Vm: 흡인한 건조 가스량(건식가스미터에서 읽은 값)(ℓ) 결과값 = 2L/min × 20min = 40L ▶t : 가스미터에서의 흡인 가스온도(℃) 결과값=15℃(가정) ▶ Pa : 대기압(mmHg) 대기압(1atm = 760mmHg), ▶ Pm : 가스미터에서의 가스의 게이지압(mmHg) 계기압력(-20mmH2O= 1.47mmHg) ∵ 24.5mmH2O = 1.868mmHg

  14. 3. 이론식을 이용한 수분 측정 결과 - 가솔린을 측정하는 것인데 가솔린은 여러 물질의 혼합액체 이기 때문에 옥탄만 있다고 가정 하여 푼다. (3.67N2 에서 3.67이 나온 이유: 대기중의 산소는 21% 질소는 79%이므로 비례식에 의해 (1:21=x:79%) 3.76이 나온다. 전체의 몰 수에 대한 수분의 몰수가 수분의 량을 나타내므로

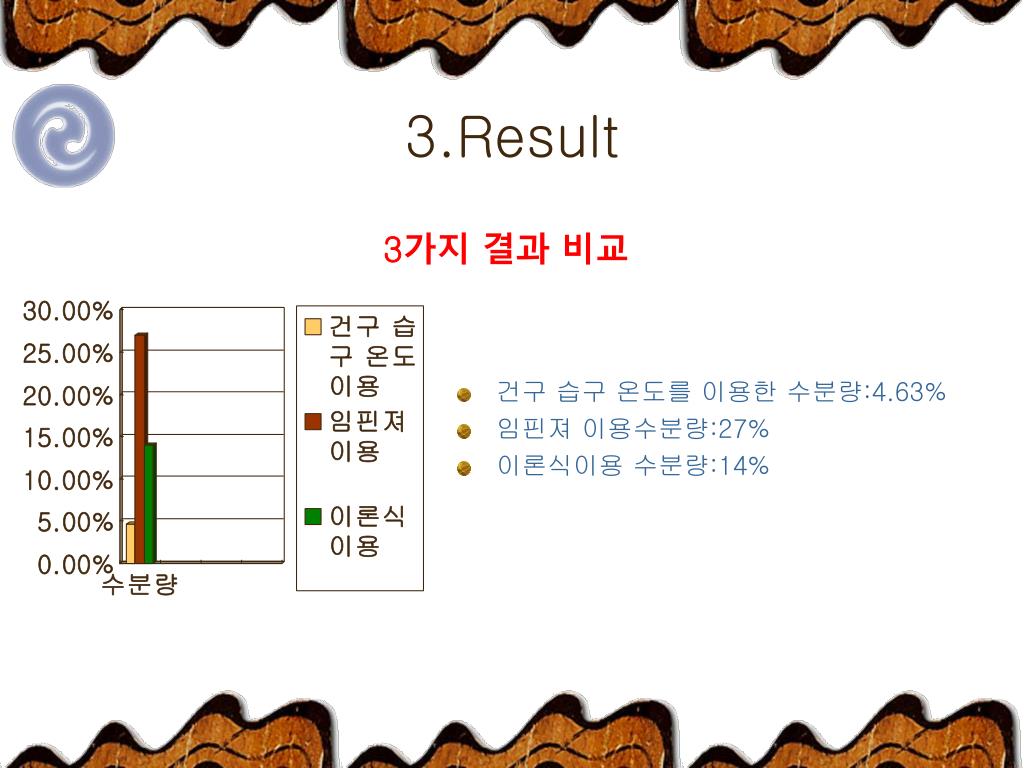

  15. 3.Result • 건구 습구 온도를 이용한 수분량:4.63% • 임핀져 이용수분량:27% • 이론식이용 수분량:14% 3가지 결과 비교

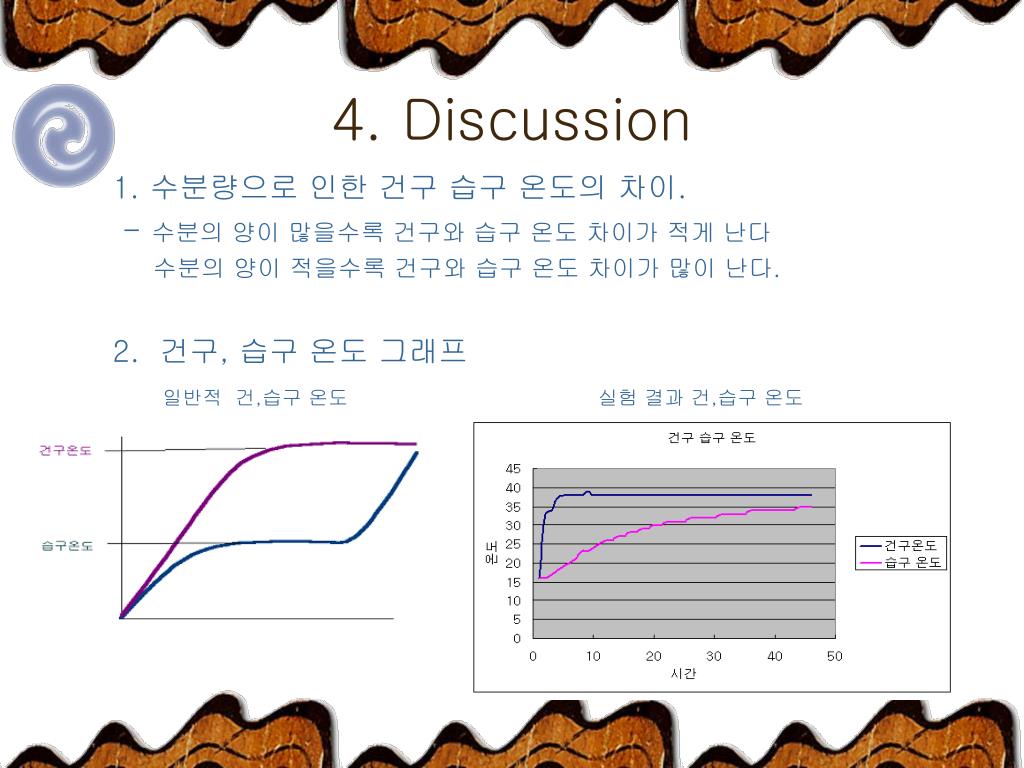

  16. 4. Discussion 1. 수분량으로 인한 건구 습구 온도의 차이. - 수분의 양이 많을수록 건구와 습구 온도 차이가 적게 난다 수분의 양이 적을수록 건구와 습구 온도 차이가 많이 난다. 2. 건구, 습구 온도 그래프 일반적 건,습구 온도 실험 결과 건,습구 온도

  17. 3. 임핀저를 이용한 실험값이 오차가 나타난 이유 (1) 저울의 고장으로 실리카겐의 질량을 제대로 측정할 수 없었다. (2) 임핀저끼리 연결하는 관이 제대로 연결이 되지 않았다. 4. 이론식으로 구한 수분 값이 적게 나타났고 추정할 수 있다. - 이론값을 구할 때 옥탄만 있다고 가정해서 풀었기 때문에 ( 탄화수소의 종류- 파라핀 탄화 수소, 올레핀 탄화 수소, 나프텐 탄화 수소)

  18. 참고문헌 • 일본학회, 대기오염 핸드북. 도서출판 과학기술.33~40 • 공정시험법, 동화출판 126~132 • 환경기술사, 대기 환경 기사, 성안당 4-118 • http://100.naver.com/100.php?id=102711&cid=AD1057742420807&adflag=1 • http://www.knj-eng.co.kr/sub2.html
